MapGIS 三维地学建模操作手册

MapGIS 3D GeoModeler 是一个三维地学建模、可视化和分析的工具，融合钻孔、剖面、物化探等多源地学数据，通过自动和半自动化的快速建模技术，构建含断层、透镜体等复杂地学特征的结构和属性模型，实现地学模型的全流程一体化构建和可视化分析。

高精度地下空间智能建模

• 有效融合多源地学数据，实现全流程一体化的地学模型智能构建
• 快速构建多源大工区大体量多精度地质模型，解决传统手工建模效率低、误差大、精度低等问题
• 支持混合建模方法，一种采用主层地层建模、亚层岩性建模的新型综合建模技术，适用于地层无序分布、地质构造复杂的建模场景

复杂地质模型多精度网格剖分

• 支持将复杂三维地质模型剖分为多个精度的级联网格，可动态切换不同精度的网格模型
• 支持网格剖分结果存储为地质网格类，实现 10 亿 +多精度网格的分布式存储和高效渲染
• 支持网格多属性查询，可根据视点位置动态切换不同精度的网格模型

三维空间分析增强

• 优化三维模型切割算法，引入碰撞检测、三角形求交、平差等技术，进一步提升模型切割正确性和效率；
• 支持三维叠加分析、裁剪分析、融合分析、缓冲区分析等，增强模型融合分析功能，支持基于属性语 义的地质模型融合，进一步提升大数据量三维模型分析能力。

新增三维拓扑检查与处理工具

• 提供三维数据拓扑检查与处理工具，针对点、线、面、体图层进行 60 多种拓扑检查，为三维分析和空间目标重建提供数据支撑；
• 针对检查的拓扑错误进行拓扑修正，确保三维分析结果具有更真实准确的参考价值，为项目分析应用提供完美的数据支撑。

框架配置

为了实现三维地质填图的整体流程，三维地质建模工具产品在总体上分为：基础数据管理层、应用数据组织层、通用建模与工具层、应用层。

• 基础数据管理层：提供平台级别的通用数据模型，包括二维简单要素类、对象类、三维简单要素类、参考系、几何模型、地图文档和图层、数据转换与导入导出工具、材质库、符号库、颜色库、字体库。

• 应用数据组织层：在基础数据管理层之上，建立面向应用的数据组织模型，分为数据字典、非空间数据和空间数据。其中数据字典和非空间数据利用基础数据管理层的对象类进行存储；空间数据利用基础数据管理层的二维或三维简单要素类存储，同时管理这些空间数据的约束属性。

• 通用建模与工具层：提供通用的二维编辑及三维建模插件、撤销重做机制、自动化和检查等辅助工具，该层体现建模工艺流程。

• 应用层：支持各种业务分析功能。

界面构成

系统主要使用Ribbon风格，整体界面采用MapGIS 10的多视图技术，融合了一个数据树视图，一个三维渲染视图以及一个二维文档视图。产品界面由5大模块组成：功能面板、工作空间、GDB数据管理、场景视图、状态栏。

功能区

• 开始：包含对项目的新建、打开、保存、关闭功能、地图常用编辑功能、场景常用编辑功能、通用设置等功能；

• 数据：实现建模数据的导入与地形、实际材料图、野外测量数据的建模，以及剖面平差处理以及地质图校正工具等；

• 模型构建：支持钻孔建模、剖面建模、属性体建模；

• 三维编辑：建模参数设置、修改图元参数/属性、基本的操作功能；

• 联动编辑：通过三维转二维功能，实现二、三维联动编辑；

• 模型分析：实现模型分析、切割、漫游、等值追踪等功能；

视窗

分为二维视窗和三维视窗，分别用来显示二维数据及三维数据，用户可以根据自己的需要或喜好调整视图窗口的样式。点击“设置”菜单，选择“窗口”下的“标签模式”，取消“标签模式”前的对勾，界面上视窗部分将由“标签模式”变为“叠加窗口”（如下图所示）。

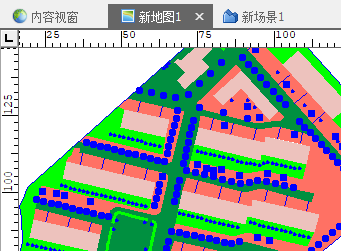

标签模式

叠加模式

建模方法

根据建模数据的不同，提供钻孔自动建模、钻孔约束分区建模、剖面交互建模、层位自动建模、属性建模、矢栅一体、实际材料图建模等多种建模功能，您可以根据持有的数据源选择不同的建模流程。

建模数据源	推荐建模方法	备注
钻孔	钻孔自动建模	可自动处理尖灭、夹层。倒序钻孔需做特殊编辑处理
钻孔+分区图	钻孔约束分区建模	自动分区约束建模
剖面/剖面+其他约束数据	剖面交互建模	互构建，复杂构造支持程度高
地球物理/地球化学	属性建模	自动插值构建
实际材料图	实际材料图建模	包括“第四系地层建模”、“断层框架建模”、“实际材料图+剖面约束建模”
钻孔、剖面、地球物理等多源数据	层位建模	更好的支持含断层、尖灭情况自动构体
地质体、地球物理等多源数据	矢栅一体建模	支持结构约束的属性模型构建，使得结构、属性两套模型合一，更好的支持查看和分析
