# 符号绘制实例
下面一一描述子图、线型、图案符号的绘制过程：
#
相关主题
# 子图符号绘制
下面以绘制如下图所示的尺寸符号为例，讲解子图符号的绘制过程。
1、分析符号组成
该子图由两个实心圆和三条线段共五个形状组成。最底层的是白色填充实心圆，直径为2.4；黑色填充小实心圆，直径为1.0；一条圆形边界线，直径为2.4；还有横向和纵向两条直线，长3.2。
定位点应该位于符号中心位置，即实心圆圆心位置。
在绘制地图时，符号的显示大小主要由符号尺寸和子图高宽决定，为使得符号有较高利用率，通常将符号尺寸控制在1*1的范围内。针对示例符号，我们可以设置子图高宽为4*4，则得出符号绘制尺寸如下：
2、绘制符号
1. 点击“设置”菜单，选择“系统库管理”；弹出的对话框中点击“符号库”节点；然后在右侧空白区域点击右键，弹出菜单中选择“新建矢量符号”，进入编辑符号窗口。
2. 在符号编辑中，分别选择“区编辑”菜单下“输入圆——造圆形区——圆心半径圆区”，以及“线编辑”菜单下的“输入线——造圆和造折线”，完成5个形状的绘制。
提示：
可以通过快捷键A精确输入5个形状的坐标位置。
直线绘制完成后，需要修改线参数，将线头类型更改为“平头”。

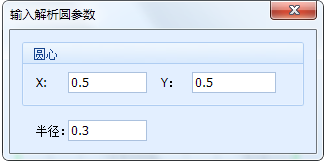

精确输入圆精确输入节点
3. 在符号编辑窗口的右侧栏，修改颜色和笔宽模式：整个符号涉及两种颜色，白色和黑色。可定义白底的实心圆颜色模式采用可变颜色1，其他图元全部采用子图颜色。所有笔宽采用默认笔宽0.1，即所有图元的笔宽被锁定。
4. 使用“设置”菜单的“定位控制点”功能确定定位点：根据符号性质，其定位点应该在符号的中心点。
5. 保存符号，即完成符号的编辑操作。

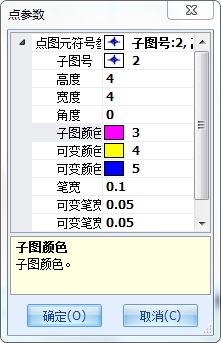

在地图上使用该子图时，将子图高宽设置为“4”，即得到原始子图效果。
# 线型符号绘制
线型通常是规律性的绘制，因此在制作符号时一定要考虑符号的“可重复性”。我们将以如下图所示线型进行详细说明：
1、分析符号组成
考虑符号的“可重复性”，可将线符号进行如下划分。在绘制时，只需绘制一个小模块即可：每一个线符号中应包含横向一条线，线宽为0.6，纵向两条短线，线宽为0.1，还有一个正方形填充区，边长为0.6。
在绘制地图时，线符号的显示大小主要由线型尺寸和线比例x、y系数决定，为使得符号有较高利用率，建议将符号尺寸控制在1*1的范围内。针对示例符号，我们可以设置线比例x、y系数均为8，则得出符号绘制尺寸如下：
2、绘制符号
1. 点击“设置”菜单，选择“系统库管理”；弹出的对话框中点击“符号库”节点；然后在右侧空白区域点击右键，弹出菜单中选择“新建矢量符号”，进入编辑符号窗口。
2. 在符号编辑中，分别选择“线编辑”菜单下的“输入线——造折线”，以及“区编辑”菜单下“输入圆——造矩形区”，完成4个形状的绘制。
提示：
可以通过快捷键A精确输入4个形状的坐标位置。
直线绘制完成后，需要修改线参数，将线头类型更改为“平头”。
精确输入圆精确输入节点
3. 在符号编辑窗口的右侧栏，修改颜色和笔宽模式：整个符号颜色均为黑色，可全部采用子图颜色。符号中两类线：横向和纵向，可设置横向线笔宽模式为笔宽，纵向线笔宽模式为可变笔宽1。
4. 使用“设置”菜单的“定位控制点”功能确定定位点：线的定位点是绘制的起始控制点，因此此条线段的控制点应该在（0，0.5）位置。
提示：
如果将线的定位点设为（0.5，0.5），会只显示右半部分图形。如下图所示：
5. 保存符号，即完成符号的编辑操作。

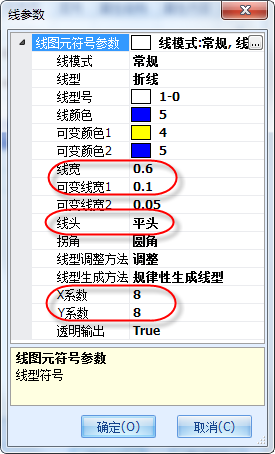

在地图上使用该线型时，将线比例x/y系数设为8，修改对应的线宽、颜色、线头类型等，即得到原始线型效果。
# 区填充符号绘制
在绘制区填充符号时，同样需要考虑“可重复性”原则，即填充区符号只是整个填充区域的一个最小的模块。为保证图元之间无缝拼接形成整个填充区域，制作符号时，需考虑符号的左边与右边，上面与下面连接的“可重复性”。例如，要绘制如下所示的填充区域。
1、分析符号组成

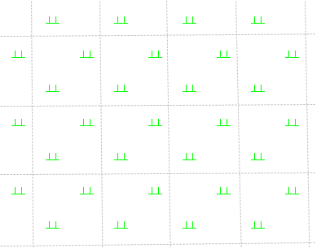

考虑区符号的“可重复性”，可将区划分为如下的若干正方形。在绘制区填充时，只需绘制一个小正方形的图案即可：由6条直线组成。
在绘制地图时，区符号的显示大小主要由区符号尺寸和图案大小决定，为使得符号有较高利用率，建议将符号尺寸控制在1*1的范围内。针对示例符号，我们可以设置图案大小为10，则得出符号绘制尺寸如下：
2、绘制符号
1. 点击“设置”菜单，选择“系统库管理”；弹出的对话框中点击“符号库”节点；然后在右侧空白区域点击右键，弹出菜单中选择“新建矢量符号”，进入编辑符号窗口。
2. 在符号编辑中，选择“线编辑”菜单下的“输入线——造折线”，完成6条直线的绘制。
提示：
可以通过快捷键A精确输入6条直线的坐标位置。
直线绘制完成后，需要修改线参数，将线头类型更改为“平头”。
精确输入节点
3. 在符号编辑窗口的右侧栏，修改颜色和笔宽模式：整个符号颜色均为青绿色，可全部采用子图颜色，可设置笔宽模式为笔宽。
4. 使用“设置”菜单的“定位控制点”功能确定定位点：区的定位点同线定位点类似，是绘制的起始控制点。因此，一般区的控制点设置在（0，0）位置。
5. 保存符号，即完成符号的编辑操作。
在地图上使用该图案符号时，将图案大小设置为10，即得到原始图案效果。
# 如何绘制尖角符号
在绘制部分有拐角的符号时，如果绘制符号时的起始点从拐角处开始，符号放大后会发现拐角处是两个线段的连接点，而不是标准的尖角。所以绘制此类图形时应该从直线处开始。并需要在线参数处将拐角类型设置为尖角。
拐点作为起点绘制效果对比
直线中点作为起点绘制效果对比
# 利用边界线美观符号
在部分符号的绘制时，为了使符号的看起来更加美观，会添加一个边界线作为辅助工具。
如下所示的卫星定位站符号，初步看它有三个符号组成，黑色的等边三角形区，白色实心圆区和黑色的小实心圆区。
卫星定位站
但若绘制符号时，仅考虑以上三个部分，结果如下：
卫星定位站绘制效果2
此时白色实心圆和黑色三角形完全相切，并不美观。为制图美观，可在黑色三角形外添加一个边界线，并用实心圆压盖边界线。
# 运用辅助圆绘制图形
在绘制部分比较复杂的规则符号时，可借助辅助圆进行处理，如绘制五角星。步骤如下：
1. 绘制辅助圆弧
要绘制五角星，必须确定五个顶点的坐标。可以通过精确输入三条辅助圆弧，确定五个顶点的位置。
精确输入圆弧绘制辅助圆弧
2. 绘制五角星轮廓
确定五个点的坐标后，可直接连接五个顶点，绘制五角星的轮廓。此处需开启捕捉点功能，以精确捕捉五个顶点坐标。
绘制五角星轮廓
3. 相交线剪断
通过【全自动剪断线】功能，剪断所有相交线，并删除多余的线段。
删除多余线段
4. 重新绘制轮廓
理论此时已经完成五角星的绘制，但由于此次绘制的第一个点为五角星的顶点，在显示时，该顶点无法以尖角形式显示，需重新绘制五角星的轮廓。

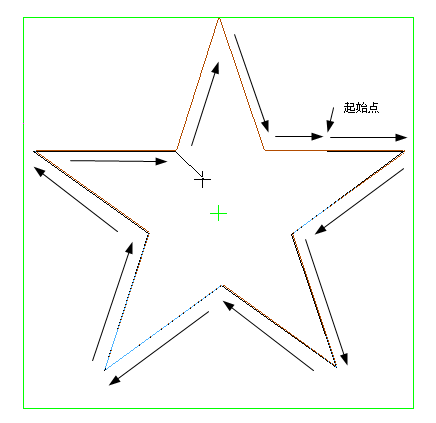

顶点开始绘制的五角星效果五角星轮廓绘制方式
最后，依次删除之前的轮廓线，调整拐角类型为尖角即可。
五角星正确显示效果
# 背景加白的问题
在制图过程中，部分子图会压盖底部数据，为保证制图的美观，我们在制作符号过程中会对这类子图添加一个白色的背景。默认白色背景超出符号0.2mm。
如下图所示的地下河段出入口，在绘制的过程中即将背景增加了一个白色区。
# 依比例尺变化的线型绘制
在制图过程中，部分依比例尺线型符号，其线长会依比例变化，但线头和线尾符号固定。此时，我们可以用‘标记线的模式’对线进行处理。
例如依比例尺的输水渡槽和车行桥等符号，线长会依比例尺变化，但线头是固定的。在绘制的过程中，需要分两部分绘制。下面以输水渡槽为例进行说明。
1. 绘制线形
2. 绘制两端的点状符号：由于两端符号是对称的，只需绘制左边的一个即可。

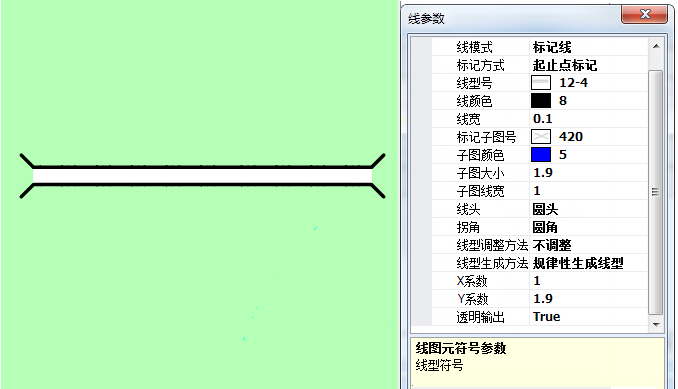

3. 参数设置：设置参数时，采用‘起止点标记’模式，设置线性、标记子图、大小、颜色等信息后即可。
输水槽绘制效果
