# 剪断线
#
功能说明
在矢量线编辑过程中，有时候需要将一条线按照一定规则分割成若干条线。针对不同的应用场景，MapGIS提供了多种剪断线方法，有“剪断一条线（有剪断点）”、“剪断一条线（无剪断点）”、“按规则剪断一条线（有剪断点）”、“剪断相交线（剪断母线）”、“剪断相交线（不剪断母线）”、“剪断所有相交线”六种方式可供选择。
提示：
剪断线有“有剪断点”、“无剪断点”和“剪断一条线（中点、分段、距离）”三种剪断方式可供选择。“有剪断点”方式剪断后的两条线都会在剪断处加数据点；“无剪断点”方式剪断后的两条曲线都在剪断处没加数据点。
| 规则 | 规则说明 |
|---|---|
| 剪断一条线（有剪断点） | 用户在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成多条。 |
| 剪断一条线（无剪断点） | 用户在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成两条，剪断点所在的弧段消除。 |
| 按规则剪断一条线（有剪断点） | 用户在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态激活剪断线功能并指定剪断线规则后，交互选择一条线，可根据指定规则将线分割为两条线。 |
| 剪断相交线（剪断母线） | 当两条线相交时，可通过此功能从相交处对线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。 |
| 剪断相交线（不剪断母线） | 当母线与子线相交时，可通过此功能在相交处对子线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。 |
| 剪断所有相交线 | 通过“剪断所有相交线（剪断母线）”功能，可将线图层内所有相交的线自动进行剪断。 |
# 剪断一条线（有剪断点）
# 功能说明
用户在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成多条。
原始线状态如下所示：
结果从剪断点位置，被分割成两条线：
#
操作说明
1. 在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态。点击“线编辑”面板，选择“剪断线”--“剪断一条线（有剪断点）”；
2. 在地图视图中，交互选择一条线；
3. 在该线段上依次交互点击选择一个或多个剪断点，右键结束操作；
4. 结果从剪断点位置，原始一条线被分割成多条线；
5. 剪断完成后，在属性表中变为两条属性记录，除默认的属性字段外，两条记录的属性值相同。
# 剪断一条线（无剪断点）
# 功能说明
用户在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成两条，剪断点所在的弧段消除。
原始线状态如下所示：
结果从剪断点位置，被分割成两条线：
# 操作说明
1. 在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态。点击“线编辑”面板，选择“剪断线”--“剪断一条线（无剪断点）”；
2. 在地图视图中，交互点击选择一条线；
3. 当选择的点两端线点个数少于2个时，会提示“剪断点的两端各自至少有2个节点”；
4. 剪断完成后，从剪断点位置，原始一条线被分割成两条线，选择点所在的弧段会自动消除；
5. 剪断完成后，在属性表中变为两条属性记录，除默认的属性字段外，两条记录的属性值相同。
# 按规则剪断一条线（有剪断点）
# 功能说明
用户在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态激活剪断线功能并指定剪断线规则后，交互选择一条线，可根据指定规则分割线。

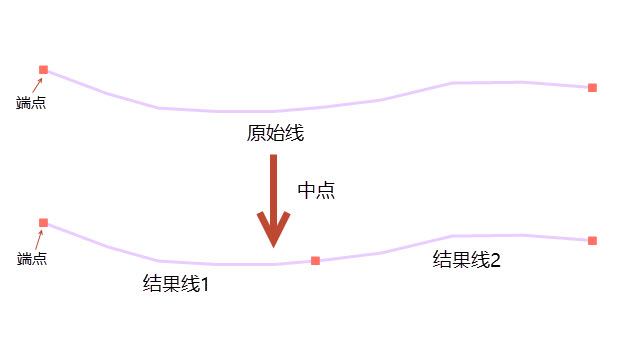

分段总数
根据设定的分段数，将线段进行平均分割。

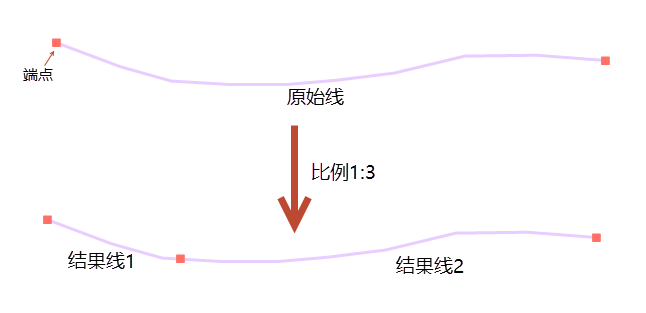

分段比例
按照指定的距离比，将选中的线剪断为两条线。

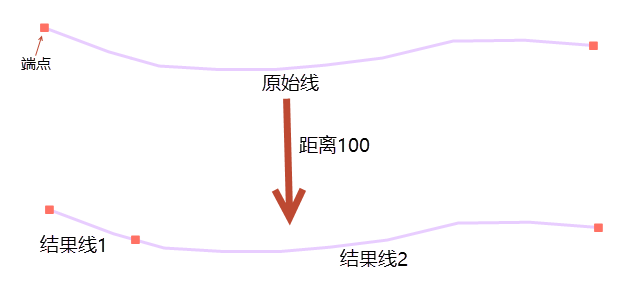

距离
按照指定的距离，将选中的线剪断为两条线，其中第一条线的长度为指定距离。
# 操作说明
1. 在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态。点击“线编辑”面板，选择“剪断线”--“按规则剪断一条线（有剪断点）”；
2. 弹出如下所示对话框，用户需指定剪断线规则；
3. 设置规则后，在地图视图中交互点击选择一条线；
4. 完成后，可自动将选中的线剪断为两条线。
提示：
1、若对组合线进行剪断，则将以剪断点为分界处，将组合线分解。
2、不可以对线的端点进行剪断操作，否则系统会弹框提示：“不能以线的端点作为剪断点！”
# 剪断相交线（剪断母线）
# 功能说明
当两条线相交时，可通过此功能从相交处对线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。

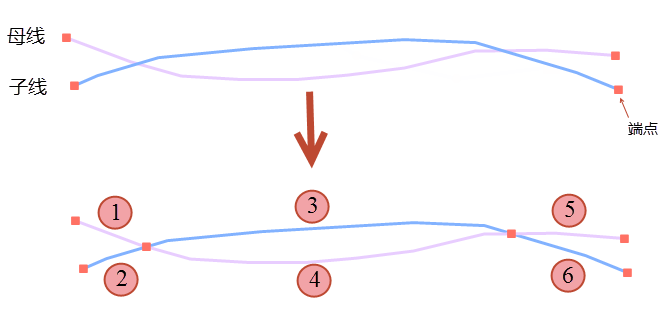

如下图所示两条线，通过“剪断相交线（剪断母线）”功能，可被剪断为六条线。剪断线后，结果线参数与原始线参数一致。
# 操作说明
1. 在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态；
2. 点击“线编辑”面板，选择“剪断线”--“剪断相交线（剪断母线）”；
3. 先点选一条线作为母线，再点选一条线作为子线；
4、结果母线和子线会根据相交点剪断为多条线。
# 剪断相交线（不剪断母线）
# 功能说明
当母线与子线相交时，可通过此功能在相交处对子线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。

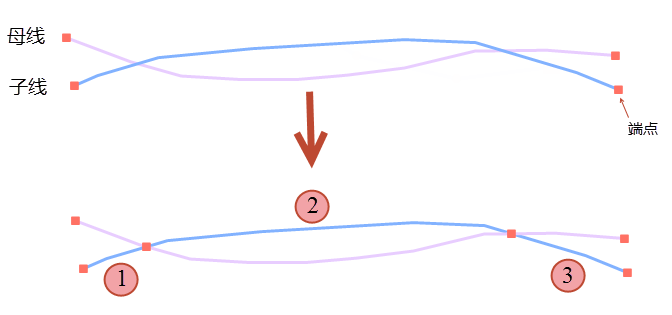

如下图所示两条线，通过“剪断相交线（剪断母线）”功能，子线可被剪断为三条线，但母线还是一条线。剪断线后，结果线参数与原始线参数一致。
# 操作说明
1. 在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态；
2. 点击“线编辑”面板，选择“剪断线”--“剪断相交线（不剪断母线）”；
3. 先点选一条线作为母线，再点选一条线作为子线；
4、结果只有子线会根据相交点剪断为多条线。
# 剪断所有相交线
# 功能说明
通过“剪断所有相交线（剪断母线）”功能，可将线图层内所有相交的线自动进行剪断。
# 操作说明
1. 在工作空间将待操作的线图层设置为“编辑”或“当前编辑”状态；
2. 点击“线编辑”面板，选择“剪断线”--“剪断所有相交线”；
3. 系统会自动将该图层内所有相交的线段剪断为多条线。
提示：
此功能不处理组合线相交以及自相交线。若要对自相交线进行剪断，请使用“线拓扑查错”→“清除重叠坐标及自相交剪断”功能。
在对有相交的封闭线（如矩形、圆、椭圆等）进行剪断操作时，除了相交点外，每个封闭线的首尾闭合点处也会生成节点。因此，若对两个相交矩形进行剪断，结果为6条线。
