输入区

当工作空间中有一个处于“当前编辑”状态的区图层（可参见“新建/添加图层”章节），可在该激活图层下输入区子图。

切换到“区编辑”面板，系统提供如下输入区方法：

“输入区”功能包括了“造折线区”、“造光滑曲线区”、“造正交线区”、“造矩形区”等造区功能。“输入区”工具的交互类型、操作方式与“输入线”工具基本相同，只是在点击鼠标右键时生成的是区要素。详细操作可参考“输入线”章节。

• 造带洞区：先绘制一个外围区，再绘制区中洞。故第二次绘制的区只能在第一次绘制区的区域内。绘制过程中用户可点击鼠标右键，选择造区的方式。
• 画线造拓扑区：使用现有面的几何来创建互不重叠且没有间隙的相邻区。该功能所造的相邻区具有公共边界，可以避免两次数字化边界或使面之间出现重叠或间隙。

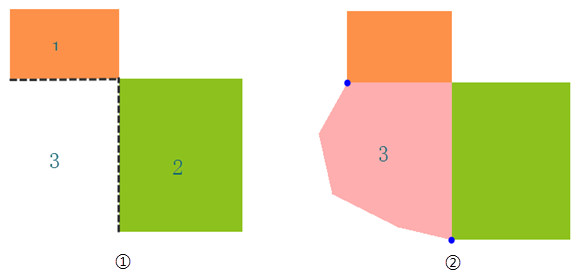

首先需保证当前编辑图层中有区（如图①中区1、2），若需要造区3与区1、2虚线所标注的边界相邻，选择此功能后，分别捕获区1、2的左下节点，完成区3其他节点的绘制后右键结束，生成如图②所示的区3。

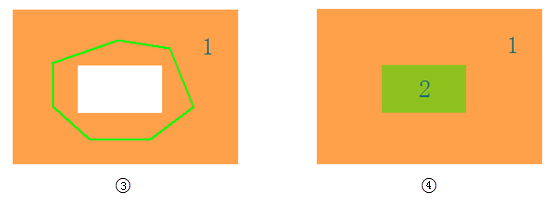

用户可以通过此功能填充带洞区，如下图③所示区1，选择此功能后，沿类似下图绿色线轨迹绘制一个封闭区（需完全覆盖区1的洞），绘制完成后右键结束，则生成如下图④所示的区2。

• 手动拓扑造区：该功能用于通过封闭线生成区，因此首先需要在当前编辑状态下的线图层中存在封闭线，然后在封闭线内点击鼠标左键，该封闭线即形成一个区保存在当前编辑的区图层中。
