MapGIS 三维地学建模

# 网格缓存

# 构建网格缓存

# 功能说明

# 操作说明

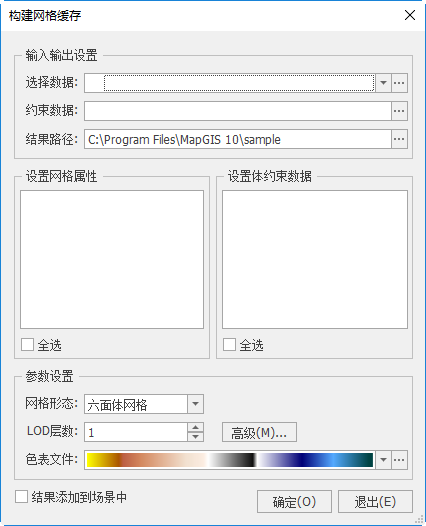

  1. 启动"网格建模"面板->"构建网格缓存"功能，弹出如下所示对话框：

  1. 选择网格数据。可通过下拉框选择场景视图中已打开的网格数据，也可选择数据库中网格数据。选择网格数据后，可罗列出网格数据的属性信息，可选择保留部分或全部属性信息；

  1. 设置约束数据。选择地质体数据作为网格数据的约束体。选择约束体后，可识别数据中所有图元信息，可选择部分或全部图元参与计算；

  1. 设置结果网格缓存保存路径信息；

  2. 设置结果参数信息：

  • 网格形态：包括了角点网格和六面体网格两种形态；

  • LOD层数：当格网个数比较大时，可设置多层LOD加快显示效率；

  • 色表文件：设置格网数据色表信息。

  1. 点击"确定"，可根据参数信息重新构建网格缓存。

# 网格缓存更新

# 功能说明

网格变更后，可通过格网缓存更新功能，同步更新网络缓存信息。

# 操作说明

  1. 添加网络模型后，启动"网格建模"面板->"网格缓存更新"功能，弹出如下所示对话框：

  1. 选择网络模型，并关联源地质体数据，系统可自动进行网格缓存更新。

# 网格转结构

# 功能说明

通过此功能，可将网格数据转换为体数据。

# 操作说明

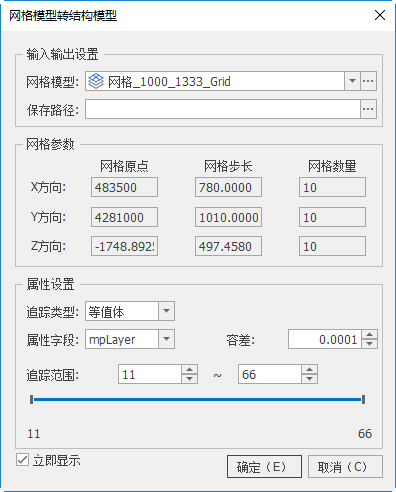

  1. 启动【网格转结构】功能，弹出如下所示对话框：

  1. 设置如下参数信息：

追踪类型：设置结果结构模型类型，可支持体和面两种；

属性字段：选择格网数据的属性字段；

追踪范围：可对局部范围进行操操作；

  1. 点击"确定"，执行网格模型转结构模型操作。

# 网格数据升级

# 功能说明

通过此功能，可将存储在MongoDB中的网格数据迁移到数据库中。

# 操作说明

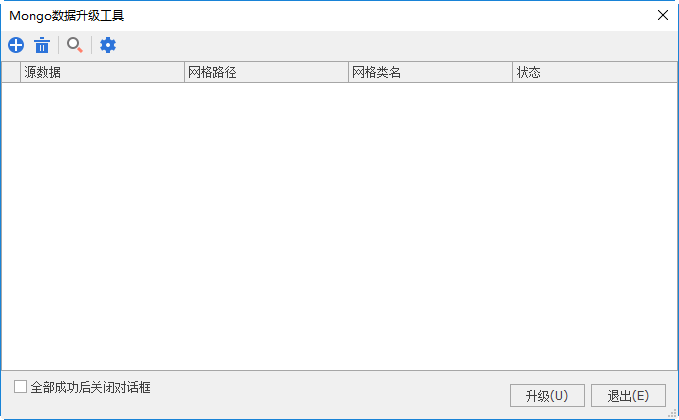

  1. 启动"网格建模"面板->"网格数据升级"功能，弹出如下所示对话框：

  1. 点击【添加】，添加本地的网格缓存数据，可自动读取其对应的MongoDB中网格数据模型；

  2. 设置如下参数信息：

  • 【移除】：可移除列表中某条数据信息；
  • 【一键连接测试】：可连接测试MongoDB中网格数据模型是否连接正常；
  • 【统改参数】：可对统改所有网格数据的输出路径；
  1. 点击"升级"，可将列表中MongoDB网格数据导入到指定的数据库中。
