# 剖面建模
# 提取单元格
#
功能说明
系统自动进行建模单元格的划分，将图幅中需要建模的区域划分为多个单元格，采用“分治”的方法将复杂模型进行分割，便于观察和操作，也便于分工合作完成大数据量复杂模型构建。
#
操作说明

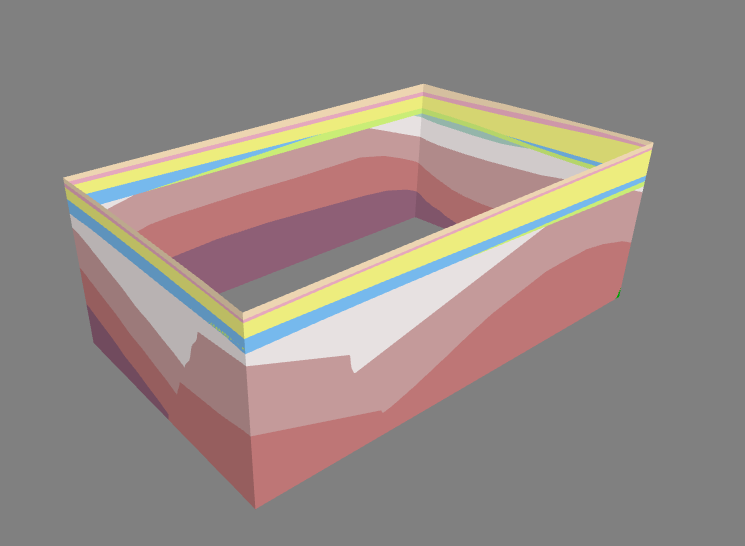

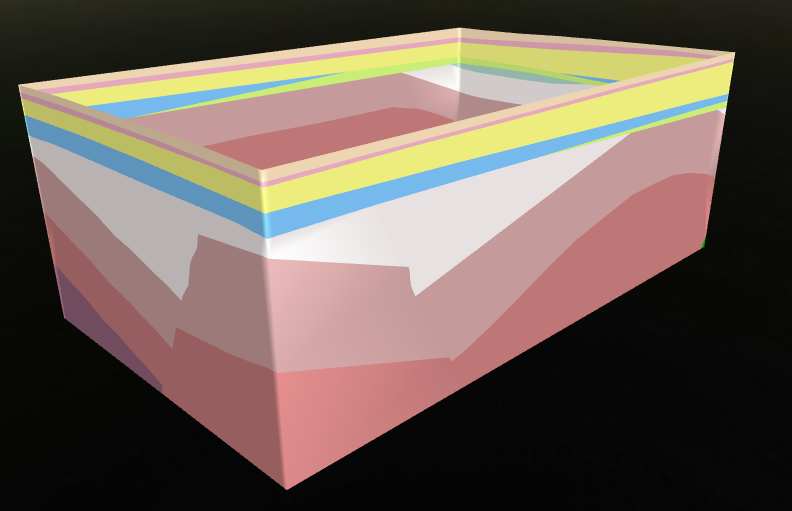

启动"剖面建模"面板->"提取单元格"功能，自动自动生成建模单元。单个单元格样式如下：
# 参数设置
# 功能说明
设置建模格网参数、辅助建模参数及交互识别断裂参数。
# 操作说明

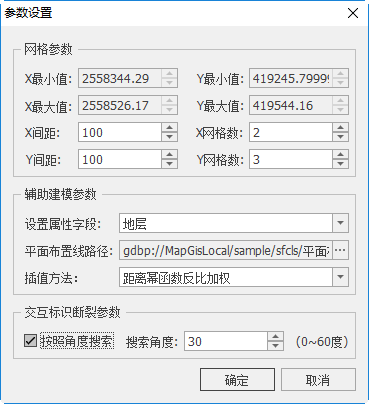

设置格网参数
- 【X间距/X方向格网数】：X间距*X方向格网数=建模范围内X方向最大长度，X间距越大与X方向格网数负相关，格网数越大，建出的模型将越精细；
- 【Y间距/Y方向格网数】：Y间距*Y方向格网数=建模范围内X方向最大长度，X间距越大与X方向格网数负相关，格网数越大，建出的模型将越精细；
设置建模参数
- 【设置属性字段】：影响"合并联通面"，根据导入剖面所设置的属性字段不同进行合并，一般为地层编号；
- 【平面布置线路径】：在前述生成剖面的同时会生成平面布置线数据，这里会自动筛选加载该数据；
- 【插值方法】：有距离幂函数反比加权、Kring泛克立格、多层 B样条三种插值方法可选，不同的插值方法具有不同的特征。
# 合并联通面
# 功能说明
为便于后期构面构体，将不同剖面同一岩性或地层属性的地层依据前一步中“设置建模参数”中所设置的属性进行合并。
# 操作说明

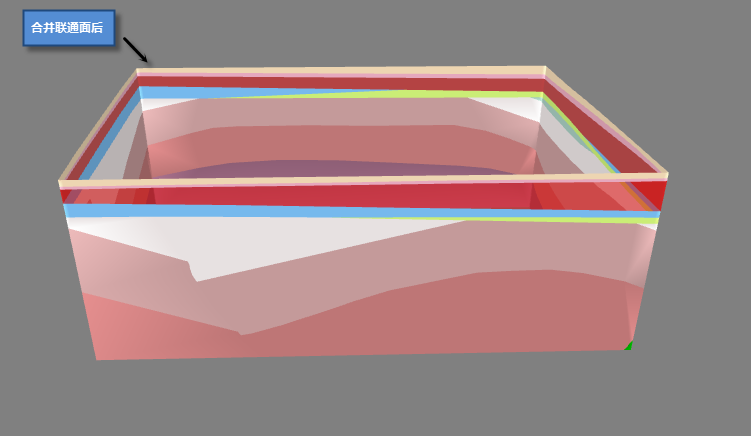

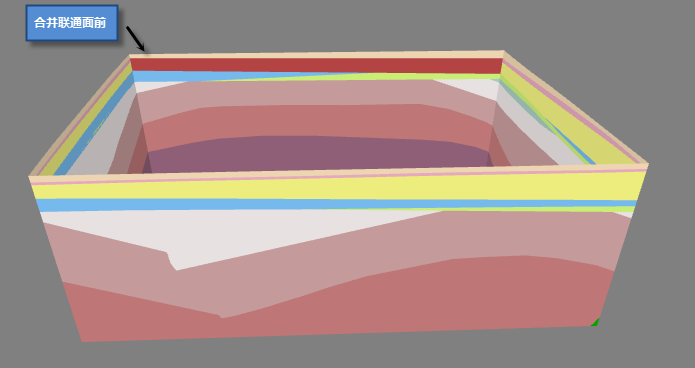

启动"剖面建模"面板->"合并联通面"功能，系统自动根据参数设置中的属性字段进行面合并，效果对比图如下：
# 构建断裂面
# 自动识别断裂
# 功能说明
当地层连续沉积时，单元格中同一地层为同一地质体，但由于后期构造运动产生断裂，断裂使得地层不连续，阻碍了地质体的构建，因此需要将断裂识别出来后再将断裂面构建出来，协助构体。
# 操作说明

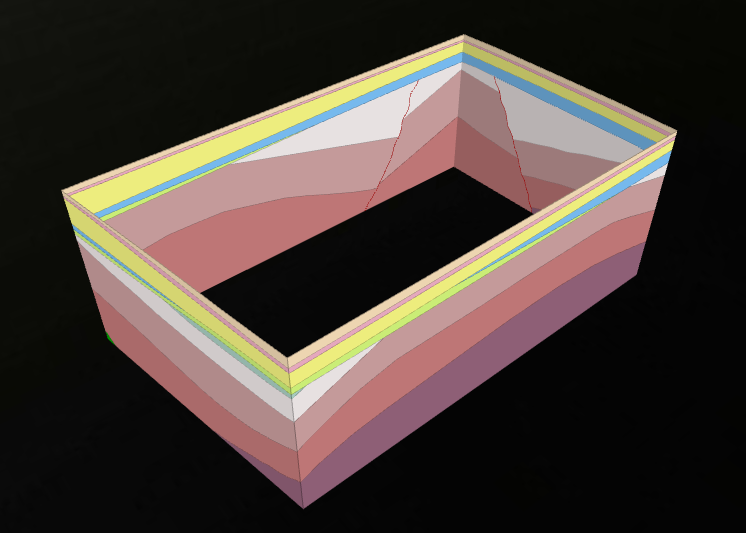

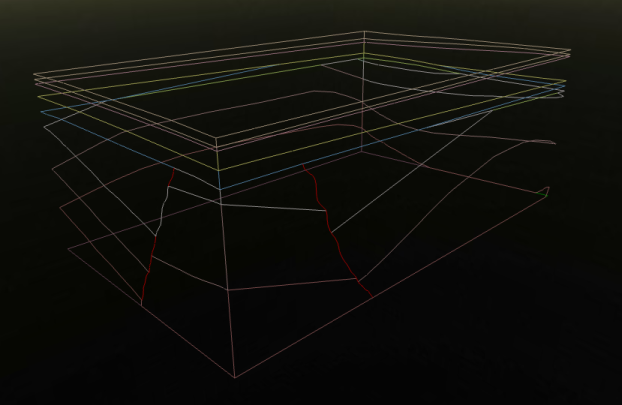

启动"剖面建模"面板->"构建断裂面"->"自动识别断裂"功能，系统自动根据参数设置中的属性字段生成地层边界线，同时根据断裂自动搜索参数搜索断裂，断裂线被标记为红色。
# 交互标记断裂
# 功能说明
如果系统未自动识别到断裂，可通过交互标记功能将地层线标记为断裂。
# 操作说明

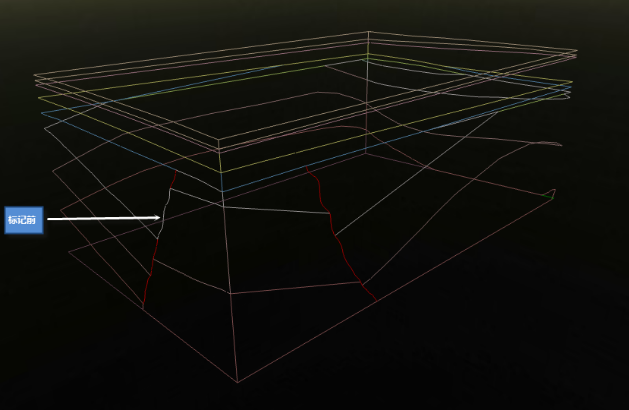

启动"剖面建模"面板->"构建断裂面"->"交互标记断裂"功能，在场景中双击选择待标记的断裂线，选中后线会红蓝高亮闪烁，一次可点选多个；

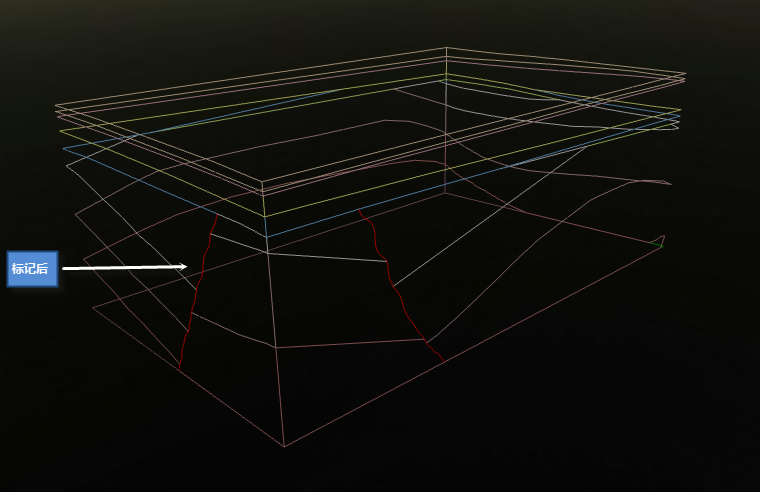

确认后crtl+鼠标右键结束标记，断裂线变红；
# 构建断裂面
# 功能说明
辅助构建断裂面。
# 操作说明

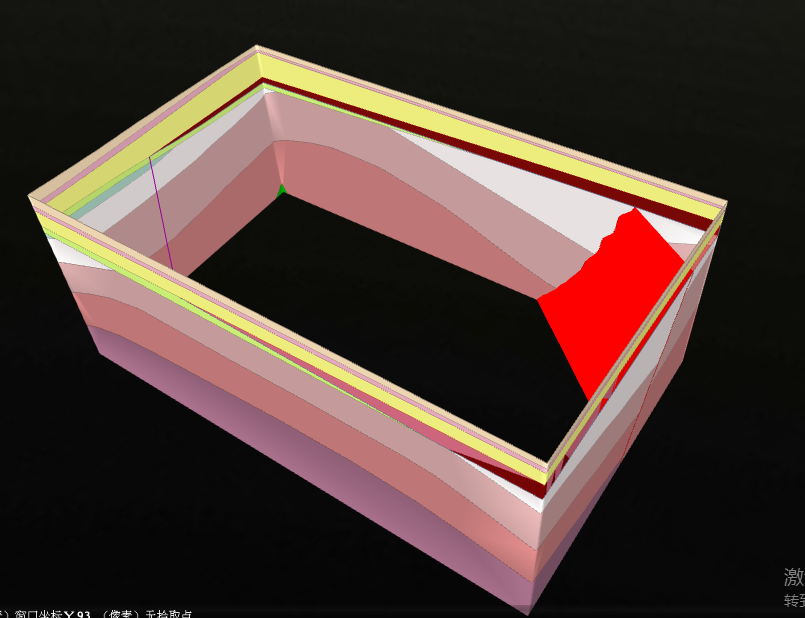

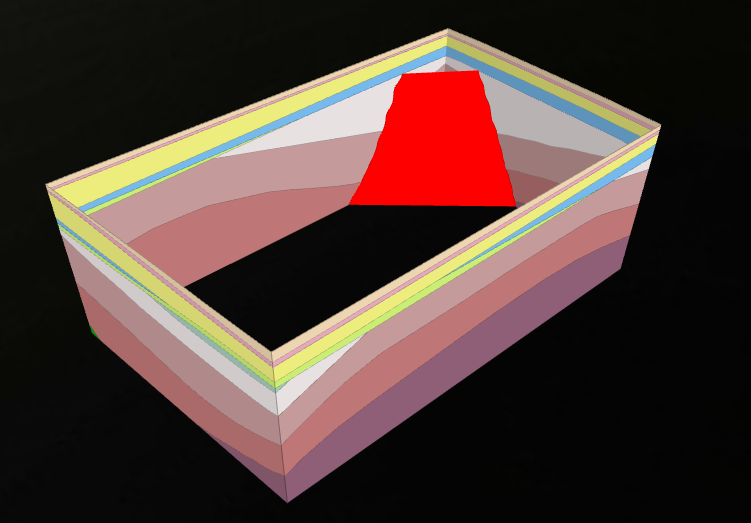

启动"剖面建模"面板->"构建断裂面"->"构建断裂面"功能，在场景中依次双击选择断裂线，选中后线会红蓝高亮闪烁，且自动生成红色断裂面；
# 组合地层构面
# 功能说明
协助完成地层面构建，若存在地层尖灭情况需要进行面裁剪，可使用面功能。
# 操作说明

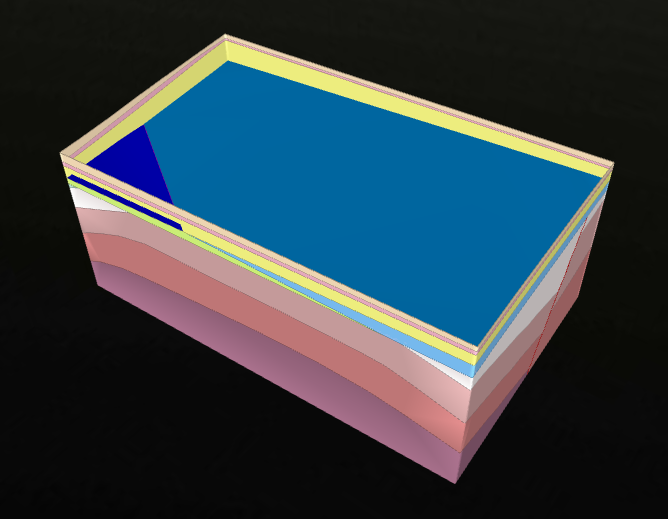

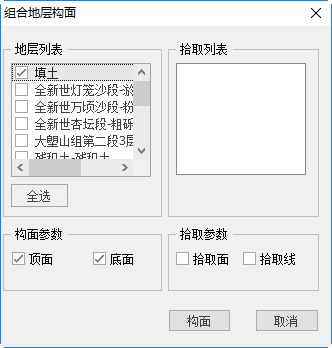

- 启动"剖面建模"面板->"组合地层构面"功能，查看地层列表中每一地层是否为尖灭地层。
【地层列表】：来自于参数设置中的属性字段。

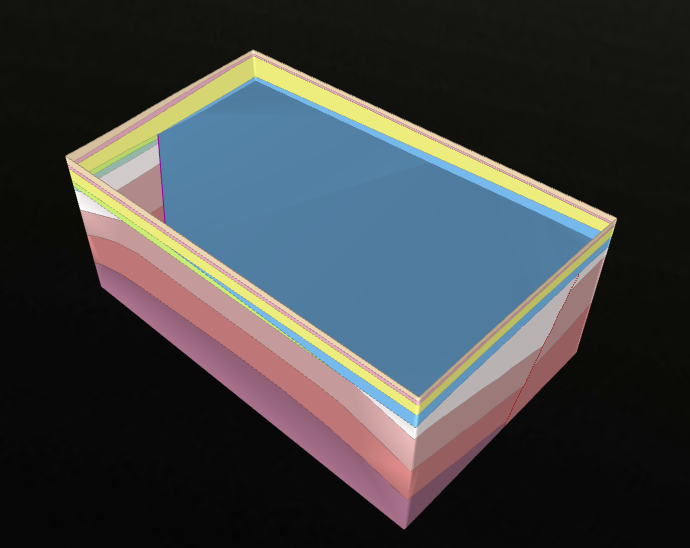

- 若不存在尖灭，直接勾选后构建面，或者通过勾选拾取参数中的拾取面选择；
- 【构面参数-顶面】： 若勾选，仅构建地层的顶面；
- 【构面参数-顶面】： 若勾选，仅构建地层的底面；
- 【拾取参数-拾取面】：若勾选，在场景中双击选择面后显示在拾取列表中；
- 【拾取参数-拾取线】：若勾选，在场景中双击选择线后显示在拾取列表中。
提示：
仅顶面构建顶底面，其余仅构建底面，或底面构建顶底面，其余构建顶面。
- 若存在尖灭，需结合线裁剪面使用。
1）首先选中尖灭的面，并构建其底面。构建后生成的辅助线1。
2）点击线切割面功能，双击线上一地层底面，crtl+鼠标右键结束，使用此辅助线切割上一地层底面。此时上一地层被分为2部分，同时产生新的辅助线2（可通过展开地层边界线图元节点查看，建议删除辅助线1），
3）开启组合地层面中的拾取线和拾取面，使用辅助线2构建此尖灭地层的底面。
提示：
进行上述比较复杂的操作，均是为了保证自动构体时相邻面拓扑关系一致。若需其他构面操作，可参考面编辑。
# 构建地质体
# 功能说明
在地层面构建完毕的基础上，自动生成地质体。
# 操作说明
新建空体简单要素类，添加至目录树，并设为当前编辑状态。

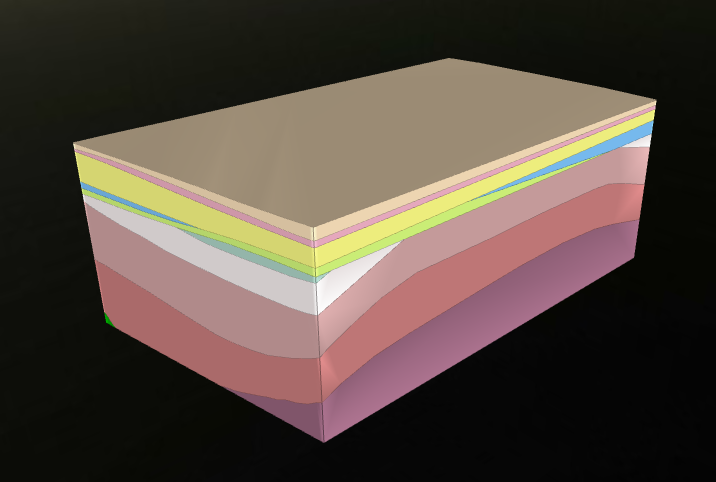

启动"剖面建模"面板->"构建地质体"功能，自动生成地质体，地质体形态如下：
