MapGIS 三维地学建模

# 辅助建模工具

# 生成三维钻孔点

# 功能说明

将二维钻孔数据分层提取，并赋予分层信息。

操作说明

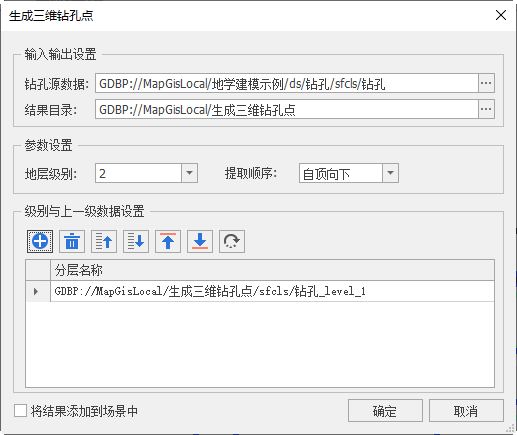

  1. 启动"结构建模"面板->"生成三维钻孔点"功能，弹出对话框如下；

  1. 源数据选择二维钻孔数据，可以选择地学建模示例数据中的钻孔点数据；

  2. 设置结果保存路径、地层级别参数，点击"确定"完成三维钻孔点创建；

  3. 如果地层级别设置2，可以选择一级钻孔点作为约束，确保2级地层范围正确。

# 地层层序划分

# 功能说明

地层层序调整功能，用于对透镜体复杂地层进行分层提取。

操作说明

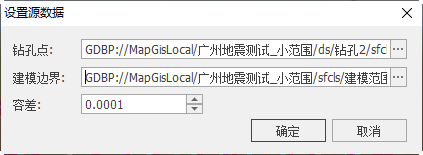

  1. 启动"结构建模"面板->"地层层序划分"功能，弹出设置数据源对话框，选择钻孔点和建模边界，点击"确定"，场景中加载三维钻孔点，同时弹出地层层序划分视图；

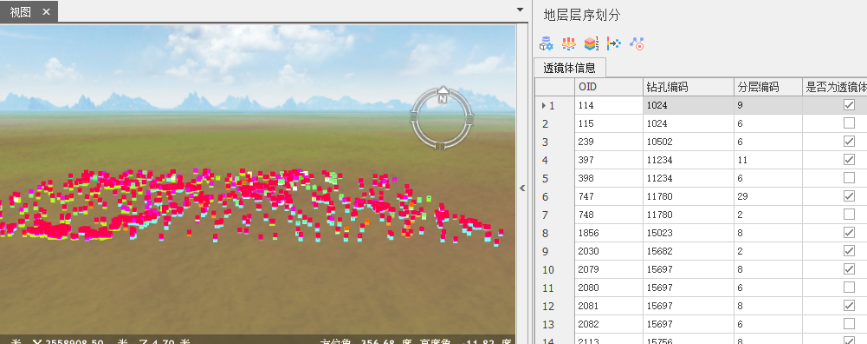

  1. 点击功能按钮【透镜体处理】，列表中显示钻孔点属性信息，用户可手动勾选是否是透镜体；在【是否为透镜体】栏位鼠标右键有个菜单【取消选择】，则取消了透镜体筛选；

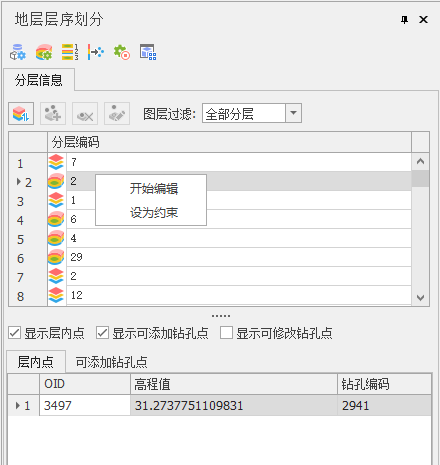

  2. 点击功能按钮【层序调整】，弹出分层信息视图，可以对透镜体层、普通层进行编辑或约束；

编辑按钮说明如下：

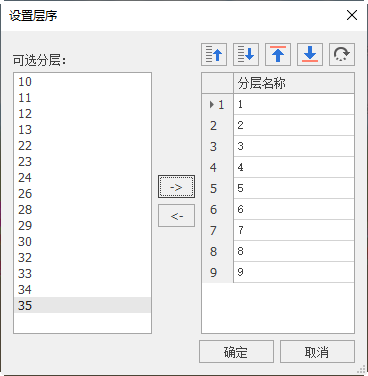

设为默认层序：可以自定义设置分层的排序

添加到当前分层：将可添加的钻孔点添加到当前分层

从当前分层移除：将当前层内的钻孔点从当前分层移除

修改当前分层点：编辑当前分层的钻孔点

  1. 点击【提取分层点】，弹出对话框，设置存储路径，点击"确定"，目的位置生成钻孔分层点数据；

  1. 点击结束调整，钻孔分层信息被移除；

  2. 对已经分层的钻孔点数据，即可参照动态建模流程完成数据建模。

# 分层点拓扑编辑

# 功能说明

分层点拓扑编辑提供钻孔点的查询和编辑功能，如插入虚拟钻孔、钻孔分层点交互编辑等。

# 操作说明

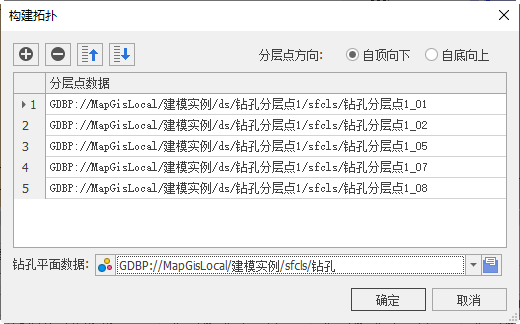

  1. 启动"结构建模"面板->"分层点拓扑编辑"功能，弹出对话框，选择二维钻孔分层点数据，钻孔平面数据，选择原始钻孔点数据;

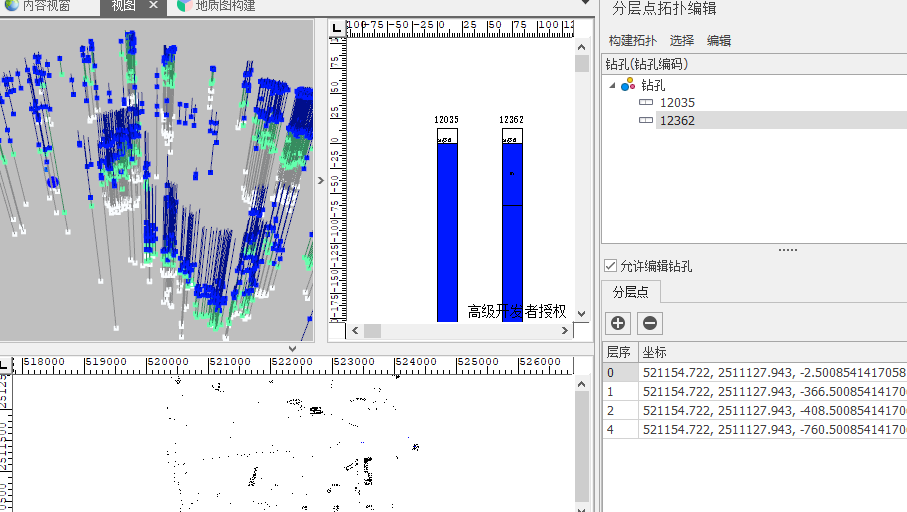

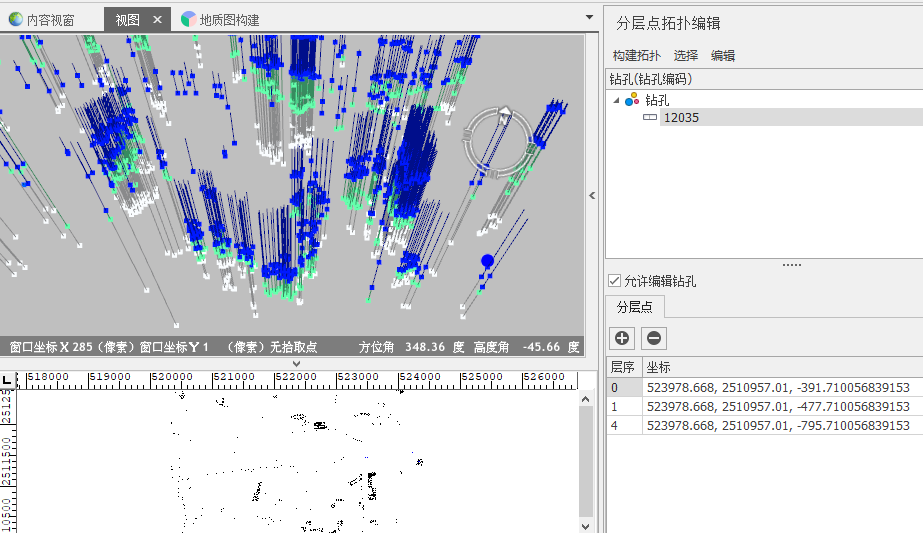

  1. 构建拓扑后，系统会自动加载三维钻孔点数据和二维钻孔数据，同时加载分层点拓扑编辑视窗；

  1. 系统提供了两种钻孔选择方式，选择二维钻孔、选择三维钻孔。选择三维钻孔，在场景中双击选择三维钻孔（或者X快捷键框选钻孔），钻孔编码会列出选中的钻孔编号，下方显示钻孔分层点信息；

  2. 针对钻孔分层点的编辑，系统主要提供两种方式：钻孔分层点编辑和钻孔柱状图编辑两种模式：

（1）分层点编辑

选择编辑下的“分层点编辑”菜单，在三维场景里拾取某一分层点，编辑面板同步记录钻孔编码、该钻孔的分层层号和坐标点信息；场景中局部上下移动编辑该分层点时，数据会实时更新，编辑面板上的坐标点信息也会同步更新；用户也可以直接修改坐标点实现数据更新；

如果需要增加或者删除某一分层时，在编辑面板中点击“增加分层”或“删除分层”按钮，选择新增或者删除对应分层信息，数据更新，显示更新，编辑面板分层信息更新；

如果需要删除某一钻孔柱时，拾取场景中某一点，在编码列表中右键选择删除 进行删除该钻孔柱。

（2）柱状图编辑

点击编辑菜单下“编辑柱状图”，系统会针对选中的钻孔柱生成柱状图，点击“编辑柱状图”， 在柱状图视图中，根据编辑需求和周围钻孔的辅助参考情况，编辑当前钻孔柱状图的分层信息，比如调整地层厚度、增减分层信息等。

  1. 选择编辑下的“插入虚拟钻孔”，弹出对话框，系统提供了两种创建方式：

（1）基于空间最近钻孔创建

选择“自动搜索最近钻孔创建”模式，在二维视图的合适位置选择某一点左键单击插入，三维场景中会跳转显示该钻孔柱，编辑面板会记录钻孔分层信息；

（2）基于已知钻孔创建

选择“基于已知钻孔创建”模式，在二维视图先选择某一钻孔，然后在合适位置插入该钻孔（类似复制点的操作），三维场景中会跳转显示该钻孔柱，编辑面板会记录钻孔分层信息；

针对插入的虚拟钻孔，可执行删除，在虚拟钻孔右键选择删除即可。

# 三维地质图拓扑编辑

# 功能说明

三维地质图拓扑编辑工具输入数据为三维地质图数据，构建拓扑后会生成“节线”和“节点”数据，通过编辑节线和节点数据，系统会自动更新关联的三维地质图数据，也即通过编辑节线和节点数据达到编辑三维地质图数据的效果。

# 操作说明

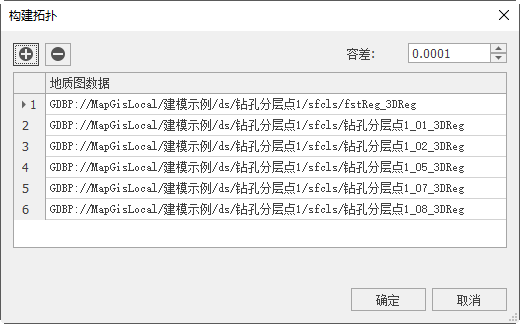

  1. 启动"结构建模"面板->"三维地质图拓扑编辑"功能，弹出构建拓扑对话框，选择三维地质图数据，点击"确定"，场景中会自动加载地质图拓扑数据，同时弹出三维地质图拓扑编辑视窗；

  1. 系统提供了节点编辑和节线编辑两种编辑方式；

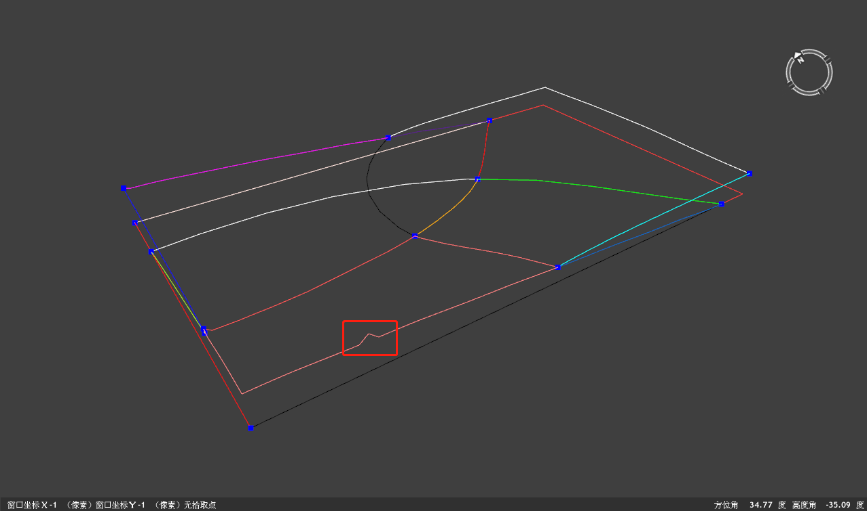

  2. 节线编辑：激活“节线编辑”按钮，场景中拾取某一条节线，右侧编辑面板会记录节线及其坐标点序列信息，鼠标左键双击”可以点选拾取节线，线上点高亮显示，也可以通过 “X”键+拉框可以框选拾取，拾取后X键可以解锁屏幕进行点捕捉。如果想结束当前拾取或者编辑状态的话，可以鼠标右键双击结束编辑。

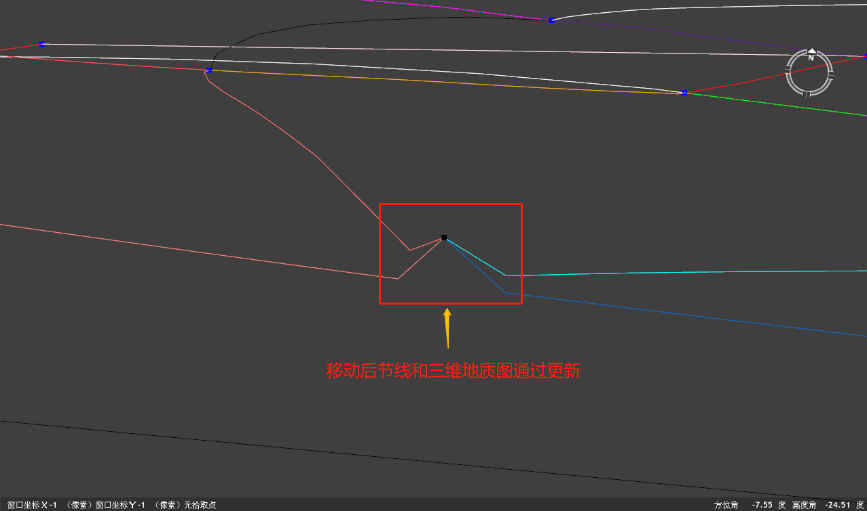

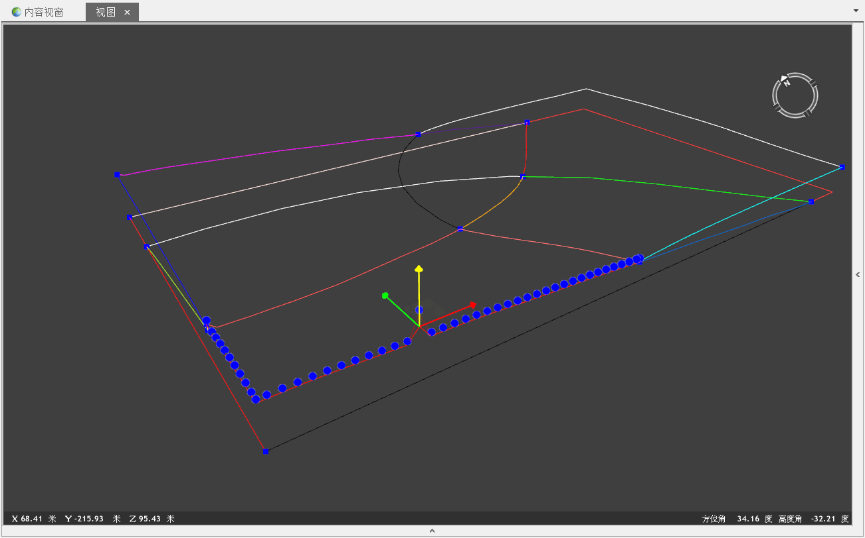

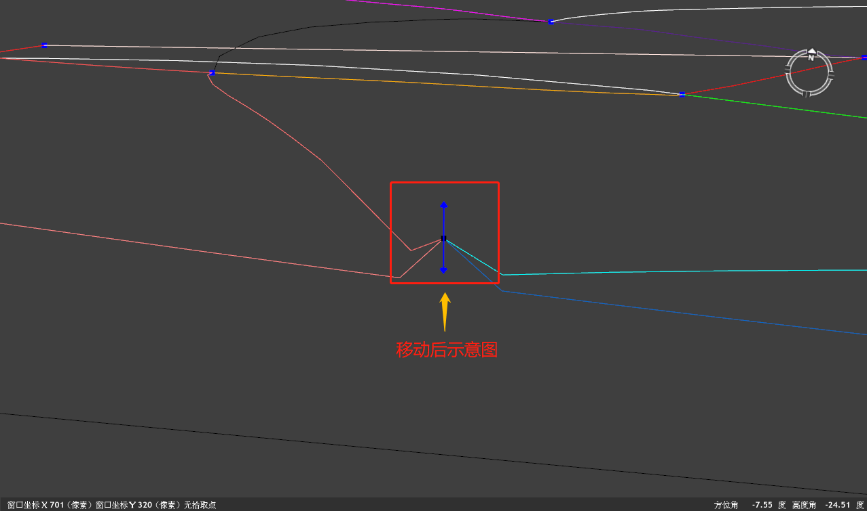

捕捉节线上某一点，鼠标停留后会出现xyz坐标轴便于移动，上下移动坐标轴调整节线Z值；节线编辑结束后，节线会更新，其关联的三维地质图也会同步更新；

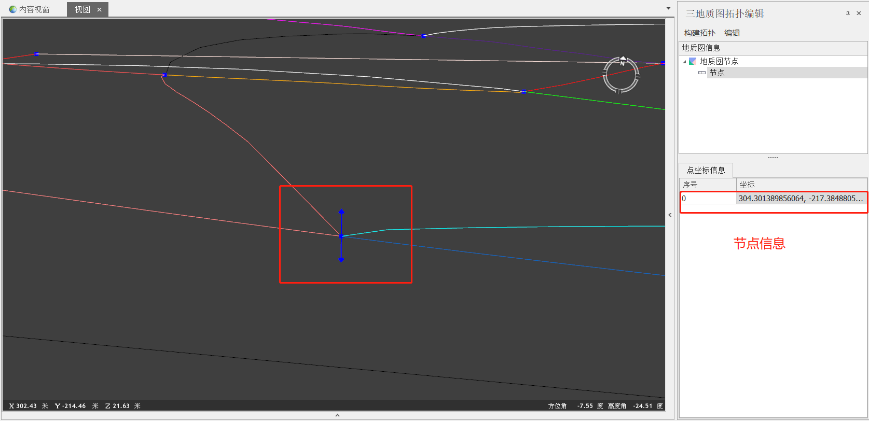

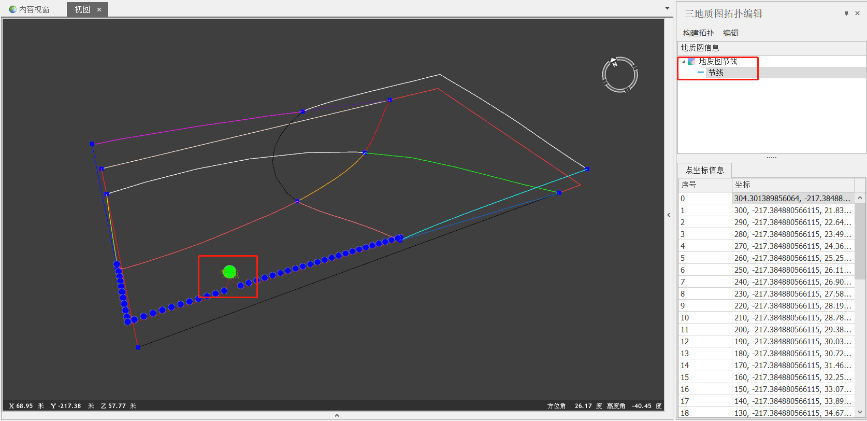

  1. 节点编辑：激活“节点编辑”按钮，拾取节点信息，拾取也提供与节线拾取相同的方式，编辑面板会记录节点信息。

根据实际情况和编辑需求，可以编辑调整节点坐标信息，既可以通过鼠标移动编辑，也可以编辑面板修改坐标点。

当前编辑结束后，节点关联的节线会同步更新，关联的三维地质图也会同步更新。

  1. 激活“清空数据”按钮，可以结束并清除当前编辑状态和数据；

  2. 激活“拓扑构建”按钮，可以重新添加数据构建拓扑。

# 提取大层约束面

# 功能说明

提取大层约束面主要用于将地层面的顶底面和侧面数据进行提取，为进一步构建亚层模型做数据准备。

# 操作说明

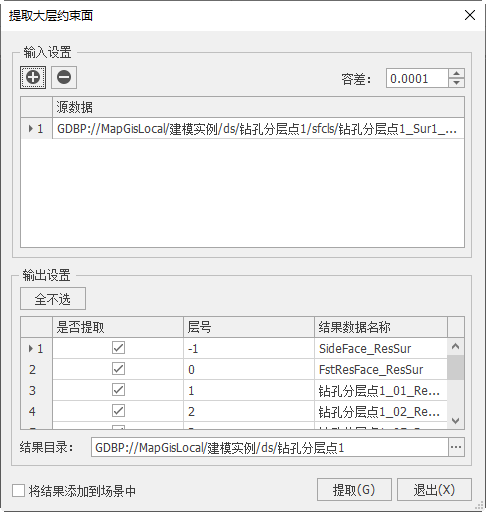

  1. 启动"结构建模"面板->"提取大层约束面"功能，弹出对话框；

  2. 选择地层面数据，系统会自动计算要提取的数据，用户可自由勾选待提取的数据信息，点击"确定"，完成数据提取；

  3. 提取的数据主要用于构建地层面时多级约束建模时使用。

# 分块数据合并

# 功能说明

数据合并用于对三维简单要素类进行分层提取合并。合并的结果是按照设定的属性字段进行分层合并，方便用户分层查看数据。

# 操作说明

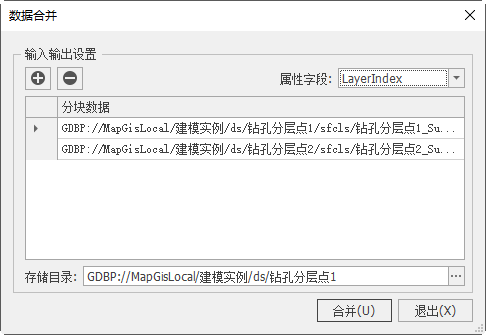

  1. 点击菜单【辅助建模工具-数据合并】，弹出对话框，选择三维数据，如面模型数据或三维线简单要素类，选择分层标准属性字段，如分层编码；

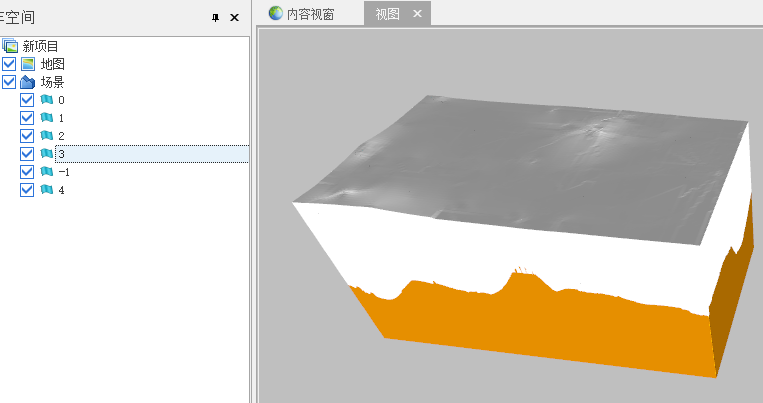

  1. 点击“合并”，系统会按照属性字段分层输出各类结果。如图所示：属性字段layerindex属性值有6个值，系统自会自动将相同值的层分类合并输出。

# 悬挂面检查

# 功能说明

对面数据的悬挂面错误进行检测，并可定位跳转查看。悬挂面的错误检查为面构体做好数据准备。如果面有悬挂面，构体会失败。

# 操作说明

  1. 场景中添加面数据，并激活；

  2. 启动"结构建模"面板->"悬挂面检查"功能，弹出对话框；

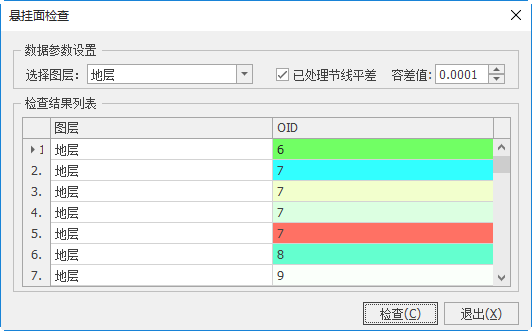

  1. 选择场景下激活的图层，设置容差值，系统默认为0.0001；点击“检查”按钮，系统将有错误的面列举在下表中；鼠标双击列表，对应场景中会对应跳转；

  2. 系统也支持批量检查，可以通过选择所有图层执行当前场景下所有面图层的悬挂面检查。

# 节线平差

# 功能说明

由于计算机算法的关系，对于需要构体的封闭面在交叉处节线位置不完全重合，存在一定空隙。为了构体时拓扑关系的严谨性，需要将交叉的面节线处捏合起来，即交叉处节线上的三角网端点重合。

# 操作说明

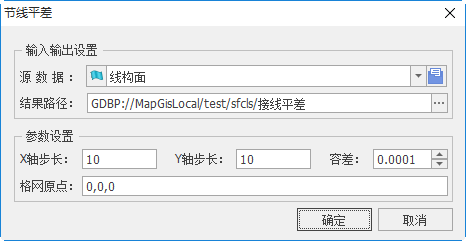

  1. 在场景视图中将待操作的面图层设为“当前编辑”状态，启动"结构建模"面板->"节线平差"功能，弹出如下所示窗口：

  1. 设置相关参数（一般默认），点击“确认”按钮，系统执行节线平差，提示“节线平差完成”。
