MapGIS 三维地学建模

# 场景图层概述

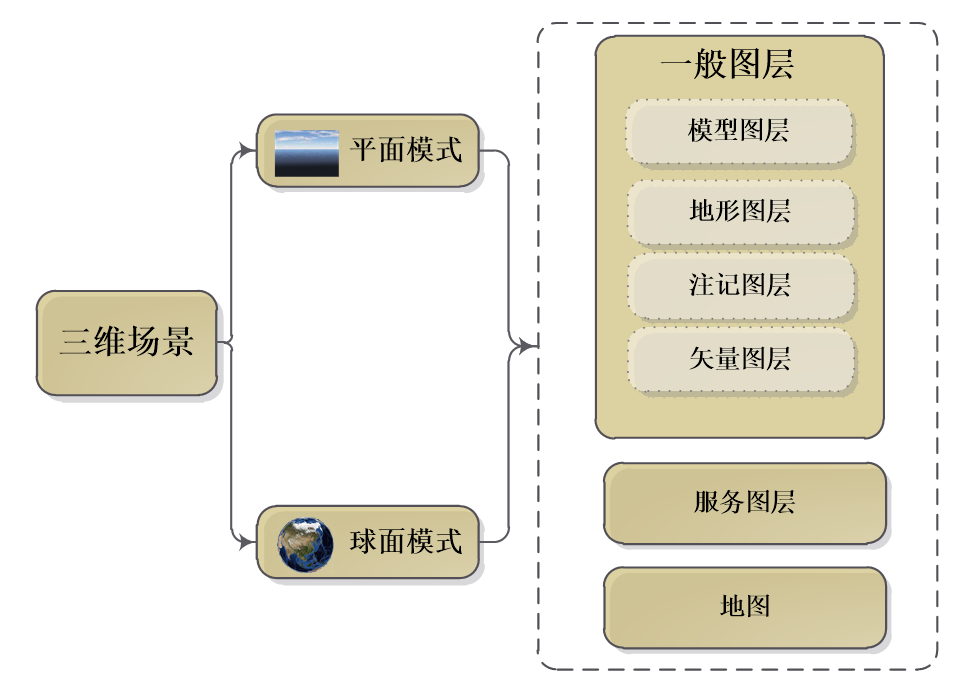

在三维场景文件中，可管理的场景图层包括：模型图层、地形图层、注记图层、矢量图层、服务图层、二维地图。三维场景中的图层管理层次如下：

根据在场景中的添加和使用的方式不同，本手册将三维场景中可管理的图层分为了一般图层、服务图层、地图三大类。一般图层中又包含模型图层、地形图层、注记图层、矢量图层。

在接下来的内容中，将具体为您介绍如何在工作空间中添加和管理场景图层。

# 图层操作

场景中图层操作包括“添加组图层”、“添加图层”和“新建图层”，其操作方式为在“场景”节点上右键选择相应的操作。以下为相应操作的具体说明。

# 添加组图层

# 功能说明

三维场景中组图层（也可以称为图层组）是一个可以包含其它图层的一个数据组织结构，其目的是为了方便对场景中相关类型图层进行组织。一个图层组类似于一个文件夹，用于对图层信息的细分。场景中组图层包括地质点、钻孔、剖面等（见下图）：

以下以添加地质点组图层为例进行说明，其余组图层添加方式类似。

# 启动模式

  • 【工作空间】 -> 【新项目】->【场景】节点右键->【添加组图层】

# 操作说明

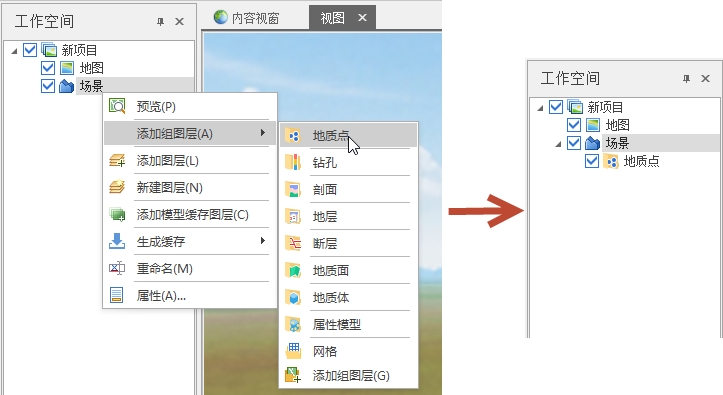

  1. 添加组图层（以地质点组图层为例）。在目录树场景节点上右键选择“添加组图层”后的“地质点”，点击后添加的组图层列于场景节点之下：

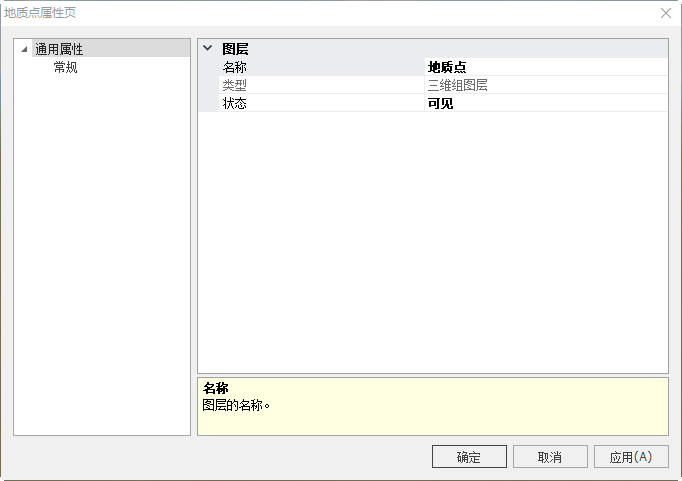

  1. 组图层属性操作。组图层操作包括添加图层、移除、重命名及属性操作，其中添加图层、移除、重命名都比较简单，这里主要描述下图层属性操作。在新生成的组图层上右键，选择“属性”，弹出如下窗口：

在常规选项卡中有名称、类型和状态三个属性：

【名称】：组图层的名称，默认为组图层的类型，可修改；

【类型】：组图层类型，不可修改

【状态】：图层组状态，类似于图层的状态，点击右侧下拉三角可选择“可见”、“不可见”、“编辑”、“当前编辑”状态。

# 添加图层

# 功能说明

添加MapGISLocal下数据库中的数据到场景视图中。

# 启动模式

  • 【工作空间】 -> 【新项目】->【场景】节点右键->【添加图层】

# 操作说明

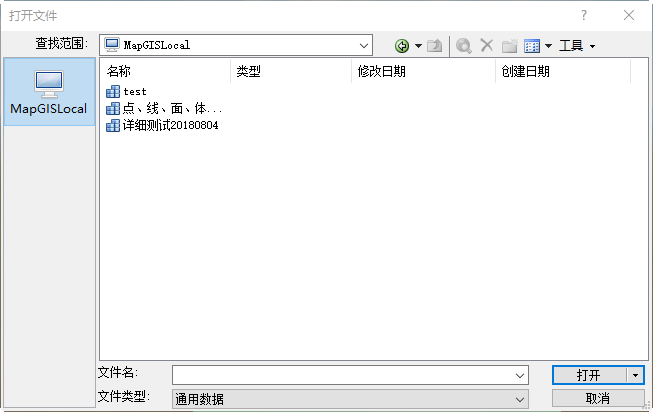

  1. 在工作空间目录树场景节点上右键，选择“添加图层”（也可以在组图层节点上右键，选择“添加图层”），弹出“打开文件”对话框：

  1. 在“打开文件”对话框中浏览到需要添加的图层，双击添加到场景中（也可以先选中多个文件，点击【打开】按钮一次添加多个图层）。

# 新建图层

# 功能说明

在MapGISLocal数据库中新建一个空图层，并将图层添加到场景视图中。

# 启动模式

  • 【工作空间】 -> 【新项目】->【场景】节点右键->【新建图层】

# 操作说明

  1. 在工作空间目录树场景节点上右键，选择“新建图层”，弹出“新建图层”窗口：

  1. 在“新建图层”窗口中选择新建图层中图层类型，并设置好保存路径，点击"确定"，新建的图层添加到场景中。

【保存路径】：点击右侧选择新建图层保存的位置，并输入图层文件名，点击“保存”，设置好路径。
