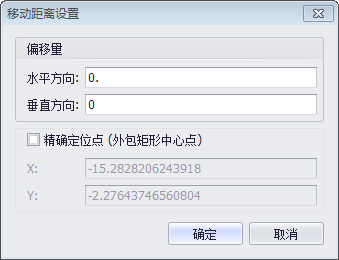

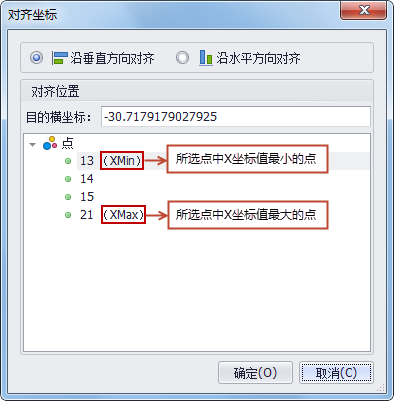

点编辑

输入子图

操作说明

保证工作空间中有一个处于“当前编辑”状态的点图层（新建/添加图层可参见“新建/添加图层”章节），选择输入点功能在该激活图层下输入子图，MapGIS提供以下三种方式开始“造子图”功能：

（1）点击“点编辑”菜单，选择“造子图”，弹出如下图所示下拉菜单：

（2）点击点编辑工具条中的“造点”按钮，弹出如下图所示的对话框：

（3）点击点编辑工具条中“造点”按钮旁的下拉键，弹出如下图所示下拉菜单：

“造子图”包括：“造子图（参数缺省）”、“造子图（参数输入）”、“造组合点”、“沿线布点”四种输入子图的方式。输入点时，可通过快捷键“A”，精确输入点坐标位置。

一、造子图（参数缺省）

在地图视图区按下鼠标左键，拖动鼠标拉橡皮线定义点图元的角度（若不拖动鼠标则角度为0），松开鼠标左键，系统按默认参数输入点图元。默认参数可以在“设置”菜单下的“编辑参数”项中修改。

二、造子图（参数输入）

在视图区按下鼠标左键，拖动鼠标拉橡皮线定义点图元的角度，松开鼠标后系统弹出“点参数”设置对话框，在对话框中设置输入点的参数，点击"确定"。

三、造组合点

按照“造子图（参数缺省）”的方法输入多个点图元，然后点击右键结束绘制，则输入的多个点形成一个组合点，组合点中的所有点拥有相同的参数及属性信息。

四、沿线布点

1. 选择该功能后，在视图区点选或拉框选择一条或多条线（因此使用该功能前需保证工作空间下有一个处于“编辑”或“当前编辑”状态的线图层）；

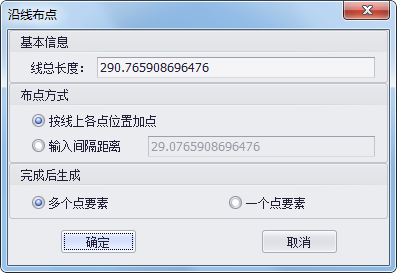

2. 系统弹出“沿线布点”对话框，设置相关参数，点击"确定"按钮。

【线总长度】：所选线的长度，选择多条线段时，“线总长度”为所选线的长度总和；
【布点方式】：“按线上各点位置加点”即在线段各节点处加点；“输入间隔距离”即根据输入的距离沿线上加点；
【完成后生成】：“多个点要素”即生成的各个点为独立的点图元；“一个点要素”即生成的多个点图元为一个组合点。

修改子图参数

功能说明

MapGIS矢量图层未创建专题图时，采用"嵌入式"符号化方式，即通过“系统库”+“图形参数”方式确定最终显示效果。MapGIS矢量数据存储时，会记录一个系统库Guid信息，可在"矢量图层属性"中查看关联的系统库信息。通过此功能，可修改点图层中各显示参数，包括符号类型、颜色、高宽、角度等。

操作说明

在工作空间将点图层设置为“编辑”或“当前编辑”状态，点击“点编辑”菜单下的“修改参数”，在视图区中选择子图。

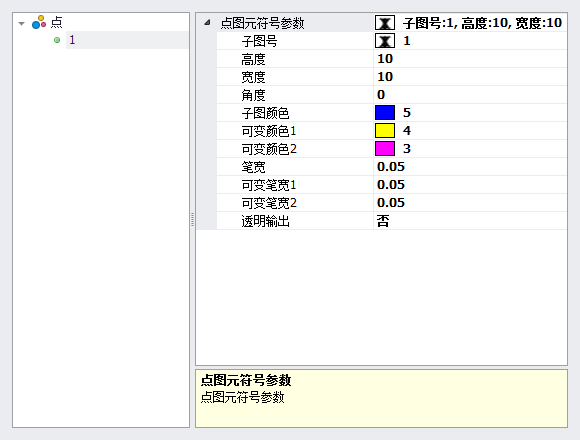

1. 若选择的是单个图元，弹出“修改图元参数”对话框，该对话框显示了当前子图的ID号及参数信息，用户可在右侧窗口中修改相关参数；

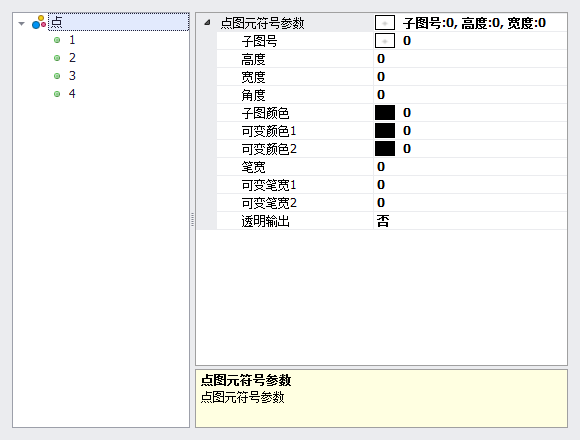

2. 若选择了多个点子图，同样弹出点参数修改对话框，此时左侧会显示所有选中点的ID，右侧可统改点参数。若用户需要查看或修改多选中的某个点参数，可在左侧窗口单击该点ID，便可在右侧窗口查看或修改该点参数信息。

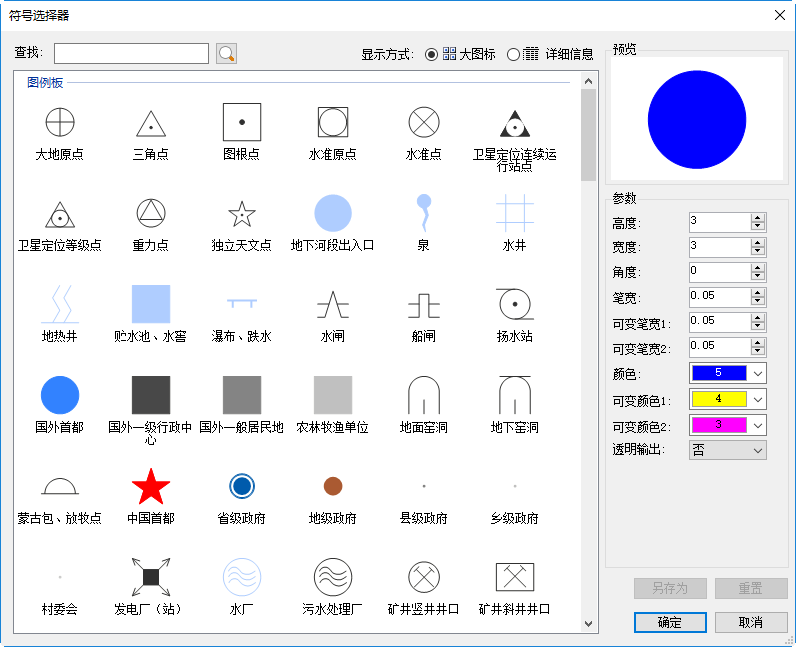

【点图元符号参数】：点击该栏后放得按钮，可弹出如下所示对话框，用户可选择"图例板"或"标记符号"中已有的样式，从而快速修改图元所有参数信息。

提示：

标记符号可支持的类型比较多，此处仅支持使用了本系统库的单层图形参数标记符号。

【子图号】：点符号的样式，可通过点击该栏按钮，在弹出的符号库中选择需要的符号样式。
【高度/宽度】：点符号的高度和宽度，单位为毫米。当数据采用“非符号随图缩放”显示，缩放过程中点符号大小始终为指定高宽。当数据采用“符号随图缩放”时，在基准比例尺显示时，点符号大小为指定高宽，其他比例尺下显示会按照比例进行缩放；

提示：

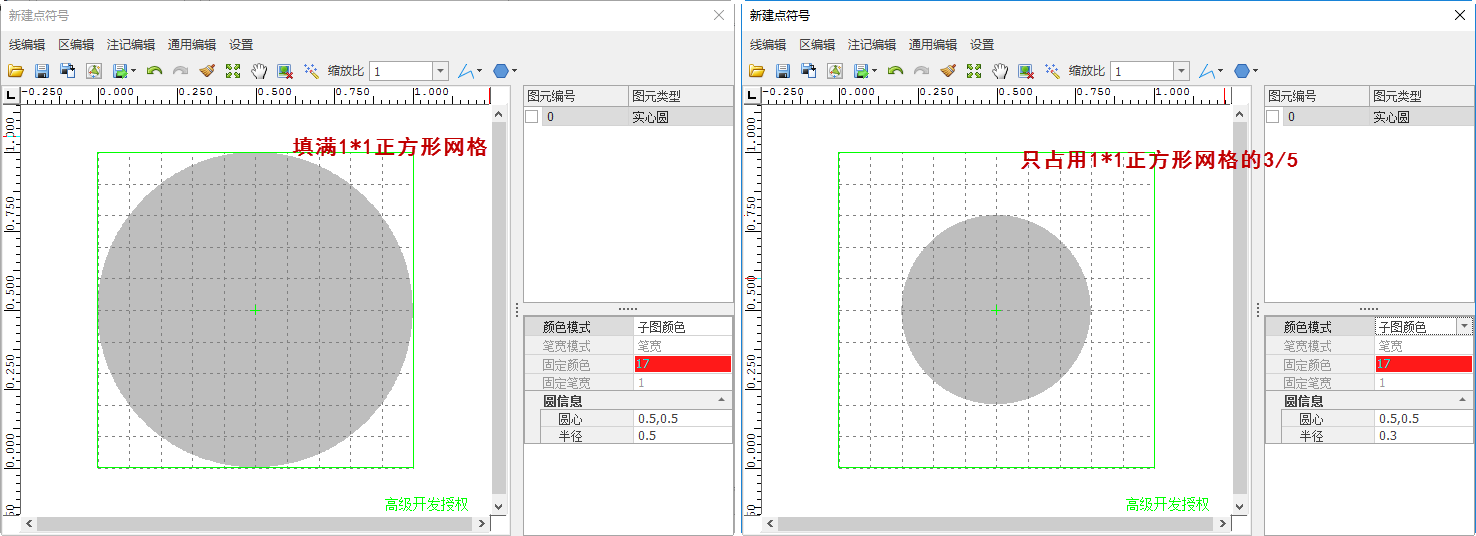

点符号制作时，一般是按照1*1的正方形格网构建符号，符号尺寸计算也是以1*1正方形范围作为基准。若用户创建符号时并未填满1*1正方形或超出正方形范围，都会导致真实点符号尺寸略有差异。如下所示两个圆形点符号，当图形参数中高宽均为10时，前者大小为10mm，后者大小为6mm。

若视图区中符号大小并非该参数值，可检查该图层属性中相关参数是否设置正确，例如“符号化显示”、“符号化显示最小比例尺”、“符号随图缩放”；

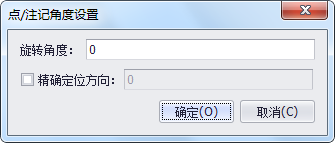

【角度】：子图的角度，若设置值为30°，则将子图逆时针旋转30°；
【子图颜色\可变颜色】：用户可在此设置颜色参数，改变符号中图元的子图颜色，子图的具体显示颜色请参考“新建矢量符号”；
【笔宽\可变笔宽】：用户可在此设置笔宽参数，改变符号中图元的笔宽，子图的具体显示笔宽请参考“新建矢量符号”。

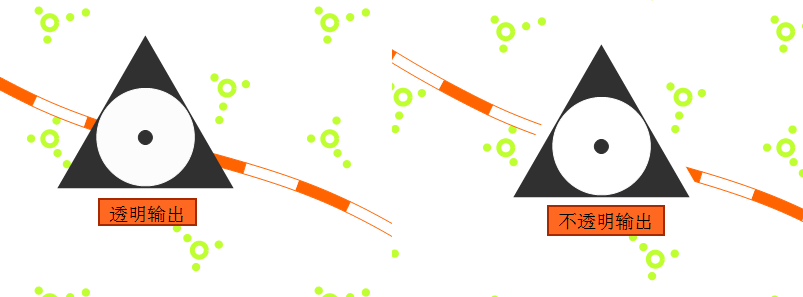

【透明输出】：若符号制作时包含白色的填充区子图，【透明输出】值为“是”，白色填充区会透明显示；反之会有白色的填充区。

在实际应用制图时，为了绘制美观性，点符号周围通常有约0.2mm的空白，以避免和其他图层叠加显示时效果丑。因此在符号制作时候，会绘制一个较宽的白色背景区。保证点符号压盖显示时，可以与其他图层有一定间距。

提示：

可配合图例板使用：打开关联的图例板（参考“图例板”），在图例板上选择目标图例，然后点击通用编辑工具条上“格式刷”按钮，鼠标变为刷子样式后，在视图区点选或框选需要修改的对象，被选择的所有对象图形参数都将改为目标图例的图形参数。

修改子图属性

功能说明

修改点图层中图元的属性字段值。

操作说明

修改子图属性：在工作空间将点图层设置为“编辑”或“当前编辑”状态，点击“点编辑”菜单下的“修改属性”，在视图中选择子图。

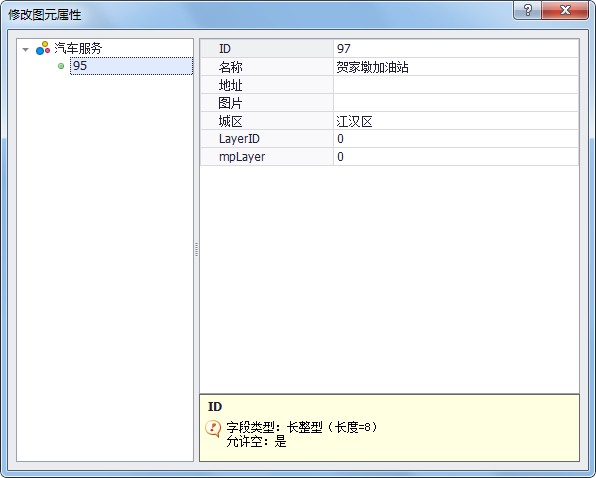

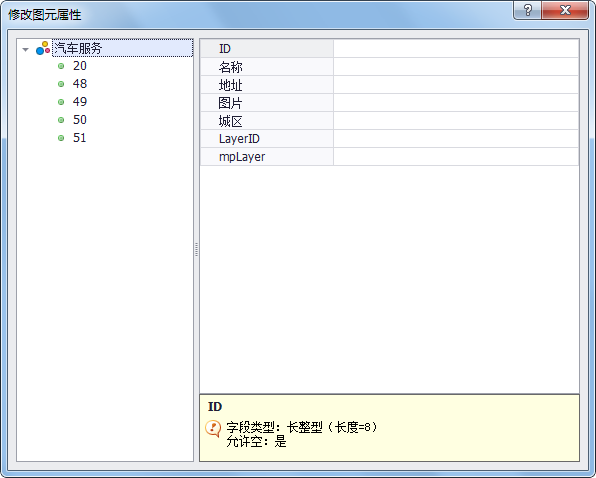

1. 若选择的是单个子图，弹出“修改图元属性”对话框，该对话框显示了当前子图的ID号及属性信息，用户可在右侧窗口中修改该子图的属性。

2. 若选择了多个子图，同样弹出“修改图元属性”对话框，此时左侧会显示所有选中点的ID，右侧可统改点属性字段值。若用户需要查看或修改其中某个点的属性字段值，可在左窗口单击该点ID，这时可在右侧窗口查看或修改该点属性信息。

生成子图

功能说明

根据注记的坐标点生成点图元，生成的点图层将保留注记图层的所有属性信息，并生成新的属性字段Ann_Name，该字段值为各注记内容。

操作说明

1. 在工作空间将待操作的注记图层设置为“当前编辑”状态；

2. 点击“点编辑”菜单下的“生成子图”，弹出“保存文件”对话框，选择保存路径、输入名称即可。

输入注记

操作说明

保证工作空间中有一个处于“当前编辑”状态的注记图层（新建/添加图层可参见“新建/添加图层”章节），选择“造注记”功能在该激活图层下输入注记，MapGIS提供以下两种方式开始“造注记”功能：

1. 点击“点编辑”菜单，选择“造注记”，弹出下图所示下拉菜单；

MapGIS注记包括“文本注记”、 “版面注记”和“图片注记”三种类型。

文本注记：最常用的注记格式，具有通用性。注记内容通常为一些标识信息，比如名称、类型、指定数值等；
版面注记：对于一些特殊的制图，会用长段的文字来描述相关信息，这个时候可以用版面注记。版面注记具有长段文字自动换行、支持输入多行内容等特性；
图片注记：在特殊专题图中会用到，比如旅游交通图，可以在景点位置增加景区图片注记来凸显效果。

由于文本注记具有通用性，比如只有文本注记可以转为点简单要素类。早期很多用户在输入注记时，针对标识类信息也习惯使用版面注记。MapGIS支持将版面注记转为文本注记，但当版本注记太复杂时不建议这样做。

一、造文本注记

在视图区按下鼠标左键，拖动鼠标拉橡皮线定义点图元的角度（若不拖动鼠标则角度为0），松开鼠标左键后弹出对话框（下图所示），输入注记内容，点击“设置注记参数信息”按钮修改注记参数，通过勾选“注记坐标”，可修改注记位置坐标，点击"确定"完成输入。输入注记时，可通过快捷键“A”，精确输入注记坐标位置。

提示：

特殊注记绘制方法：

上标：“#”+“+”+上标内容；

下标：“#”+“-”+下标内容；

恢复正常注记：“#”+“=”+正常注记内容；

分数线注记：“/”+分子+“/”+分母+“/”。

例如，显示“”时，需输入“A#+B#=C#-D”；显示“”时，需输入“/X/Y/”。

二、造版面注记

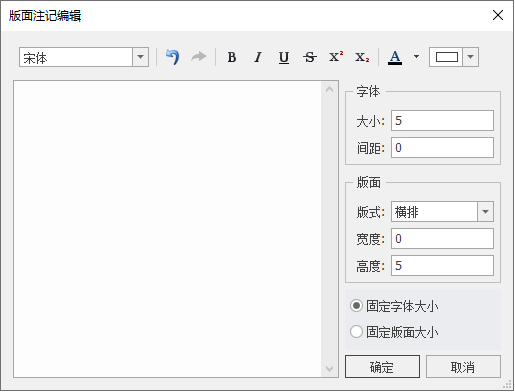

选择该功能，按住鼠标左键在视图区拉框（该框即版面框），松开鼠标后系统弹出“版面注记编辑”对话框，支持输入、编辑注记内容和版面大小，最后点击"确定"按钮完成操作。

【固定字体大小】：输入的注记字体大小不变；
【固定版面大小】：版面的高度和宽度不变。

提示：

若注记内容过长，大于版面宽度，系统会自动将注记换行显示；若注记内容总高度大于版面高度，则多出版面高度部分不显示。

三、造图片注记

点击该功能，在视图区中点击鼠标左键，确定坐标点位置。在弹出的对话框中选择图片，导入即可。

四、版面注记转文本注记

点击该功能，选择要用的版面注记文件，再选择输出文本注记的路径，点击"确定"即可将所选的版面注记转为文本注记。

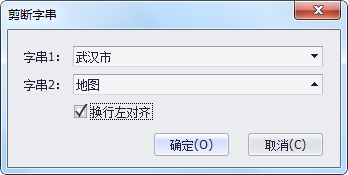

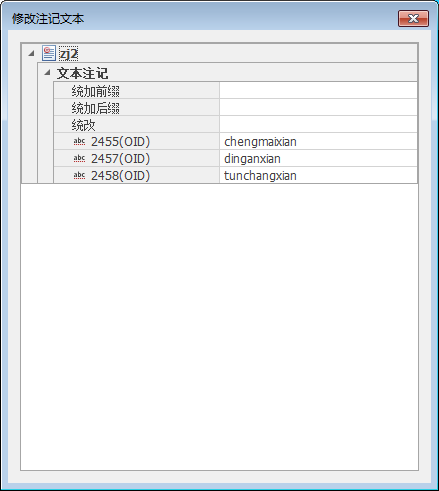

修改注记参数

功能说明

修改注记图层中注记的显示参数，包括注记内容、显示效果、高宽、角度等。

操作说明

1. 在“工作空间”添加注记图层，设置为“编辑”或“当前编辑”状态。点击“点编辑”—“注记编辑”菜单下的“修改参数”，在视图区中选择注记。

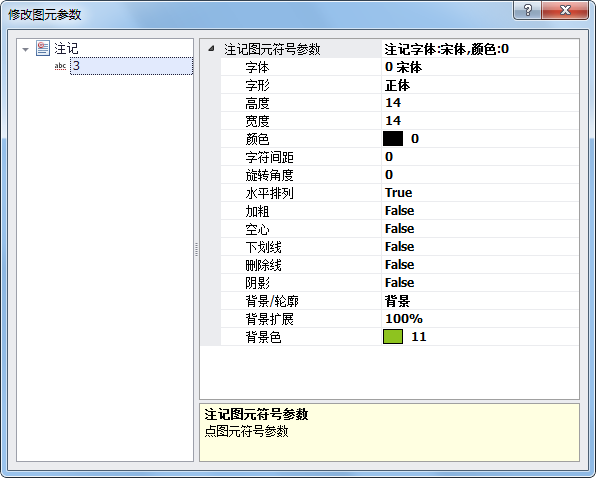

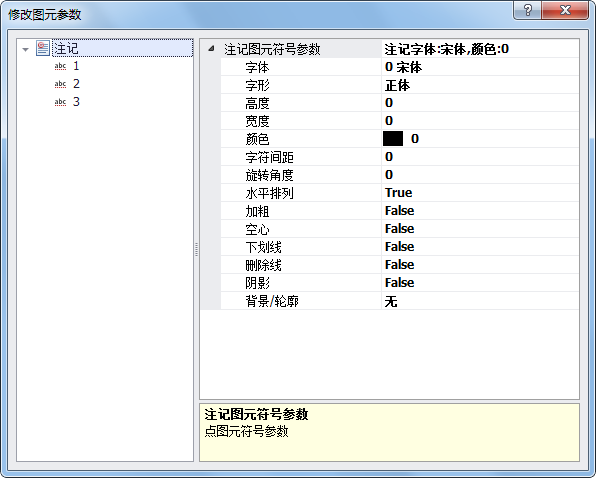

2. 若选中的是单个注记图元，弹出“修改图元参数”对话框，该对话框显示了所选注记的ID号及参数信息，用户可在右侧窗口中修改相关参数；

3. 若选择了多个注记，同样弹出“修改图元参数”对话框，此时左侧会显示所有选中注记的ID，右侧可统改注记参数。若用户需要查看或修改其中的某个注记参数，可在左侧窗口单击该注记的ID，便可在右侧窗口查看或修改该注记参数信息。

【字体】：设置注记显示时的的字体；
【字形】：设置注记显示时的的字形；
【高度/宽度】：注记中一个字符外包矩形的高度和宽度，单位为毫米。当数据采用“非符号随图缩放”显示，缩放过程中注记大小始终为指定高宽。当数据采用“符号随图缩放”时，在基准比例尺显示时，注记大小为指定高宽，其他比例尺下显示会按照比例进行缩放；
【颜色】：设置注记显示时的颜色；
【字符间距】：注记内容中各字符之间的间距；
【旋转角度】：子图的角度，若设置值为30°，则将子图逆时针旋转30°；
【水平排列】：注记文字是否水平排列；
【加粗】：注记文字是否加粗；
【空心】：注记文字是否空心；
【下划线】：注记文字是否添加下划线；
【删除线】：注记文字是否添加删除线；
【阴影】：注记文字是否添加阴影；
【背景/轮廓】：注记文字是否添加背景或轮廓。

提示：

统改时，若将字符间距设置为0，系统将保持注记字符间的原始距离不变，并非将间距统改为0。

修改注记属性

功能说明

修改注记图层中图元的属性字段值。

操作说明

修改注记属性：在工作空间将注记图层设置为“编辑”或“当前编辑”状态，点击“点编辑”—“注记编辑”菜单下的“修改属性”，在视图中选择注记。

修改注记属性同修改子图属性操作类似，具体步骤可参考“修改子图属性”。

生成注记

功能说明

根据子图的坐标点生成注记，注记内容为点图层中某属性字段的值，当用户希望将点图层的属性提取出来用注记表示，此功能将非常适用。

操作说明

1. 在工作空间将待操作的点图层设置为“当前编辑”状态；

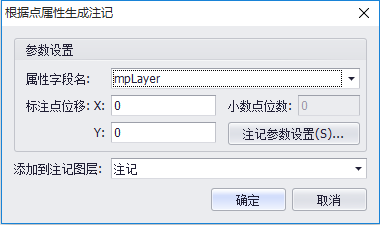

2. 点击“点编辑”菜单下的“生成注记”，弹出下图所示对话框：

【属性字段名】：选择点图层下某属性字段作为注记内容；
【标注点位移】：设置X、Y值，表示生成的注记坐标相对于子图坐标的偏移量。
【小数点位数】：若选择双精度、浮点型属性字段时，可设置注记内容的小数点位数值，如：保留2位小数点值。
【注记参数设置】：设置生成的注记参数信息。
【添加到注记图层】：点击按钮，在下拉框中选择注记的保存路径。若当前地图下有可见的注记图层，则可将结果注记添加到该图层中；也可选择“<新建图层...>”，将结果保存至新建注记图层。

3. 点击"确定"，即可将点简单要素类的指定属性字段生成为注记类；点击"取消"，即可直接退出操作。

字串查找和替换

功能说明

实现对注记图层的字串查找和替换功能。

操作说明

1. 在工作空间中勾选待操作图层，若只需使用“查找”功能则可设置图层为“可见”状态，若需使用“替换”功能，则需设置图层为“编辑”或“当前编辑”状态；

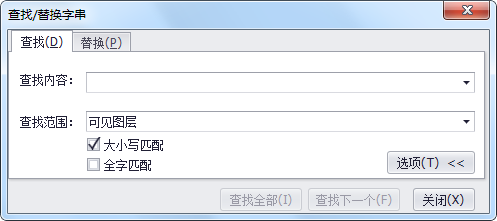

2. 点击“点编辑”菜单，选择“查找替换”功能，弹出“查找/替换字串”对话框，分别可进行查找和替换操作。

【选项】：点击该按钮，可选择显示或隐藏“查找范围”、“大小写匹配”、“全字匹配”三个参数。
- 查找范围：查找的范围有当前编辑图层、编辑图层、可见图层、注记图层四种选择；替换的范围有当前编辑图层、编辑图层、注记图层三种选择。用户可根据当前需要选择对应的范围进行操作。
- 大小写匹配：勾选大小写匹配，表示若注记内容有字母时，需要保证大小写一致；
- 全字匹配：勾选全字匹配，表示查找的目标要与输入的查找字串内容完全匹配，若没勾选此项表示按部分匹配查找。
【查找内容】：输入要查找的目标注记内容。

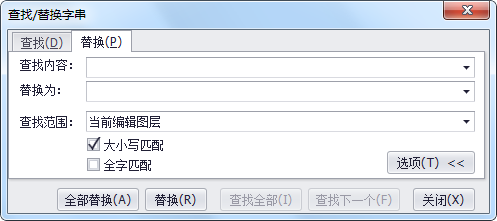

【替换为】：输入替换内容，将通过“查找内容”找到的注记进行替换。
【查找全部】：点击该按钮，弹出查找结果框，框内显示全部查找结果。
【查找下一个】：点击该按钮，视图窗内闪烁符合查找内容的注记，再次点击按钮，符合条件的下一个注记闪烁，直至弹出下图所示对话框，选择是，将从头开始再次查找。

【全部替换】：将符合条件的字串的“查找内容”全部替换为“替换为”的内容。
【替换】：需先查找出符合条件字串，再点击该按钮。若先“查找全部”，则每点击一下该按钮便依次替换一个字串，用户也可在查找结果框中选择一个字串，点击“替换”即替换该选中字串；若先“查找下一个”，则点击该按钮替换当前闪烁的注记。
【关闭】：关闭对话框。
