# MapGIS Server for Unreal

启动MapGIS Server for Unreal后，点击管理站点后的"打开站点"，进入MapGIS Server for Unreal登录页面。

提示：默认用户名/密码为：admin/admin123。

# 总览

功能说明

提供资源统计、实例统计、用户统计管理功能。

# 资源管理

功能说明

提供场景资源、地图数据资源、模型资源管理功能。

# 场景资源

功能说明

提供虚拟仿真场景服务发布、控制、管理等功能，场景服务可直接对接3DClient产品进行数字孪生类应用二次开发。

操作说明

  1. 进入"资源管理-场景资源"，点击"添加场景"，选择MapGIS Earth for Unreal场景构建工具导出的场景*.json文件；

  2. 点击"查看"可以显示已添加场景的资源信息，可以通过3DClient平台利用mapgisAPI接口，使用场景的资源ID来展示场景；

# 地图资源

功能说明

可以将各类二三维数据资源服务注册到主服务之内，供构建工具使用。

操作说明

（一）二维数据

  1. 进入"资源管理-地图资源"，点击"添加地图"，选择"二维地图"，可添加MapGIS地图服务、MapGIS栅格瓦片服务、WMS服务、WMTS服务、天地图；
  2. 输入服务地址、最大最小显示级数、名称等参数；
    • 服务地址格式示例：
      • MapGIS地图服务：http://{ip}:{port}/igs/rest/services/{服务名}/MapServer
      • MapGIS栅格瓦片服务：http://{ip}:{port}/igs/rest/services/{服务名}/TileServer
      • WMS服务：http://{ip}:{port}/igs/rest/services/{服务名}/WMSServer
      • WMTS服务：http://{ip}:{port}/igs/rest/services/{服务名}/WMTSServer
      • 天地图二级域名：http://t0.tianditu.gov.cn
  3. 点击"确认"，即可添加数据。

（二）三维数据

  1. 进入"资源管理-地图资源"，点击"添加地图"，选择"三维地图"，可添加：

    • 服务数据：MapGIS 地形缓存服务、MapGIS 场景服务、MapGIS M3D服务、MapGIS 3DTlies服务
    • 本地文件：M3D文件、地形缓存文件、3DTiles文件、PAK文件

  2. 服务数据可添加MapGIS IGServer服务，除MapGIS场景服务外还可添加文件服务：

    • MapGIS IGServer服务地址格式示例：
      • 地形缓存服务：http://{ip}:{port}/igs/rest/services/{服务名}/TerrainServer/layer.json
      • MapGIS场景服务：http://{ip}:{port}/igs/rest/services/{服务名}/SceneServer
      • M3D服务：http://{ip}:{port}/igs/rest/services/{服务名}/M3dServer
      • 3DTlies服务：http://{ip}:{port}/igs/rest/services/{服务名}/3DTilesServer/tileset.json
    • 文件服务地址示例：
      • 地形缓存服务：http://{ip}:{port}/3DData/terrain/mapgis/dem/layer.json
      • M3D服务：http://{ip}:{port}/3DData/Model/M3D2.0/zondy/zondy.mcj
      • 3DTlies服务：http://{ip}:{port}/Data/File/3DTILESET/dayanta/tileset.json

  3. 本地文件选择系统配置中添加的文件夹中的数据；

  4. 点击"确认"，即可添加数据。

# 模型资源

功能说明

可以将服务器的模型文件注册到主服务，方便后续的构建工具使用或者开发使用。

操作说明

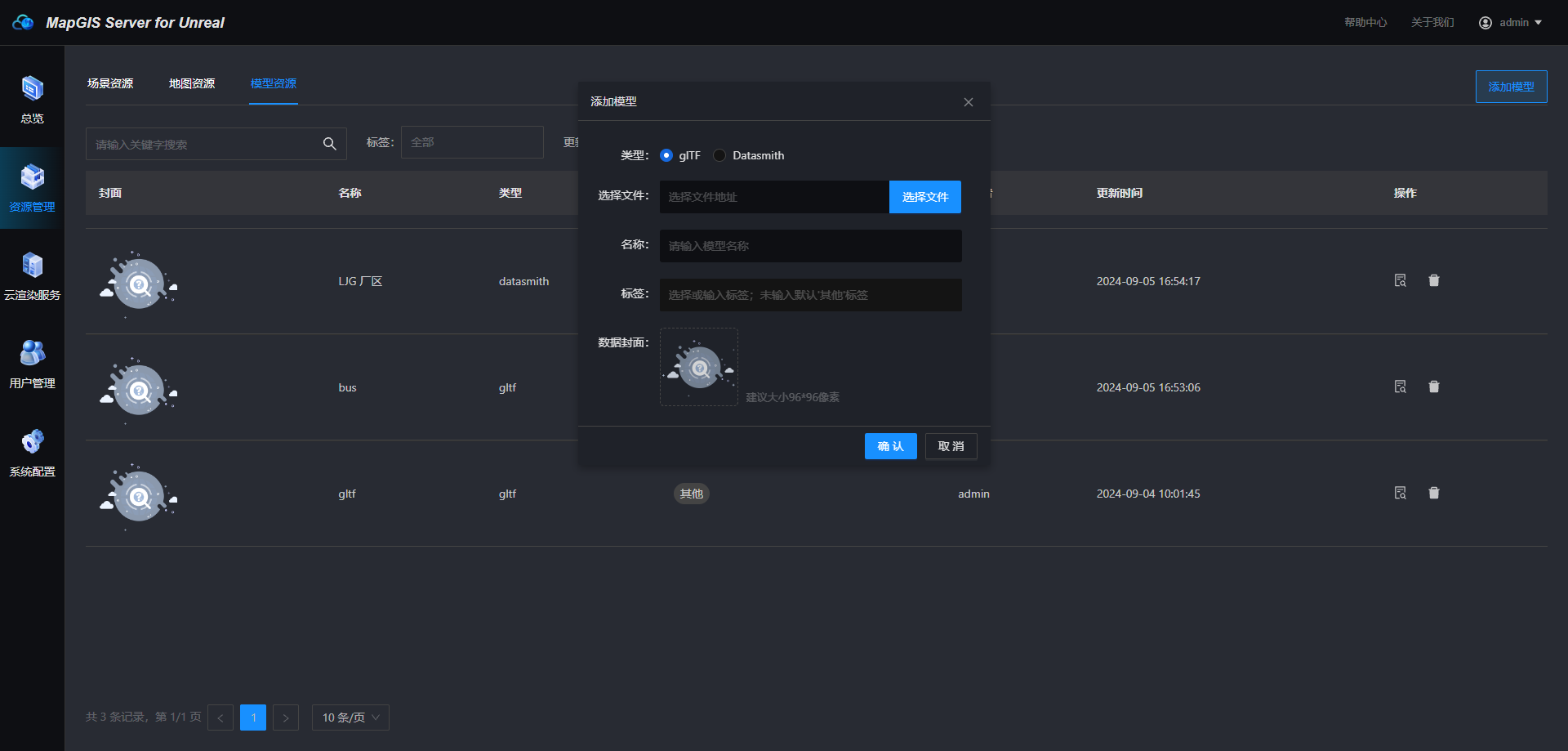

  1. 进入"资源管理-模型资源"，点击"添加模型"，选择glTF或者Datasmith数据类型；
  2. 选择系统配置中添加的文件夹中的模型文件，并输入名称、标签等参数；
  3. 点击"确认"，即可添加模型数据。

# 云渲染服务

功能说明

提供云渲染像素流服务及渲染节点的集成管理，包括云渲染服务启动、编辑等监控功能，可实现渲染能力的实时负载均衡。

# 所有实例

功能说明

查看并管理注册进来的Node Manager实例。

操作说明

  1. 每个Server Manager默认配置了一个Node Manager节点服务，首次安装后会自动运行一个实例，并分配一个默认组供场景构建和3DClient开发使用；
  2. 需要其他机器配置到主服务器时，启动Node Manager节点服务，点击"配置"注册到Server Manager。

  1. 可以对实例进行启动和停止等管理操作。

# 已分配实例

功能说明

可将不同的实例组合在一起，灵活满足业务需求。分组意味着，通过mapgisAPI初始化地球时传入分组的token参数，可以一套代码支持多个客户端使用，例如A分组下，有7个实例，B分组下，有2个实例，那么使用A分组token开发的项目，可以同时满足7个客户端使用；而B分组的满足2个客户端同时使用。

操作说明

  1. 点击"新建分配组"，可以选择系统随机分配实例或者指定实例；

  1. 可对已分配的实例进行启停、编辑、删除等操作，每个分配组有一个token可供mapgisAPI使用；

  2. 实例默认独占模式，即一个客户端会完全独享一个实例；操作列中可以将其调整成为“汇报模式”，汇报模式需要额外传递一个instanceID参数，即实例的ID，这样可以保证这个实例能被很多人同时访问，并且可以看到同样的内容。

# 用户管理

功能说明

提供用户管理功能，支持用户角色管理和服务权限分配，实现不用角色用户的权限管理。

操作说明

  1. 用户管理展示了用户列表，只有admin管理员用户可使用用户管理功能；

  1. 点击“添加用户”可新增用户；

  1. 点击“编辑”操作可以修改用户密码和备注信息等；

# 系统配置

功能说明

提供数据源配置、基础配置、授权信息展示、网络测试和服务器信息展示功能。

操作说明

  1. 数据源配置：点击添加文件夹，选择本地文件夹可配置进来，供资源管理中添加三维数据文件和模型文件使用；

  1. 基础配置：可修改服务端口，重启后生效；

  2. 授权信息：展示产品授权信息；

  3. 网络测试：检测本机的网络性能参数；

  4. 服务器信息：展示服务器信息。

# MapGIS Earth for Unreal

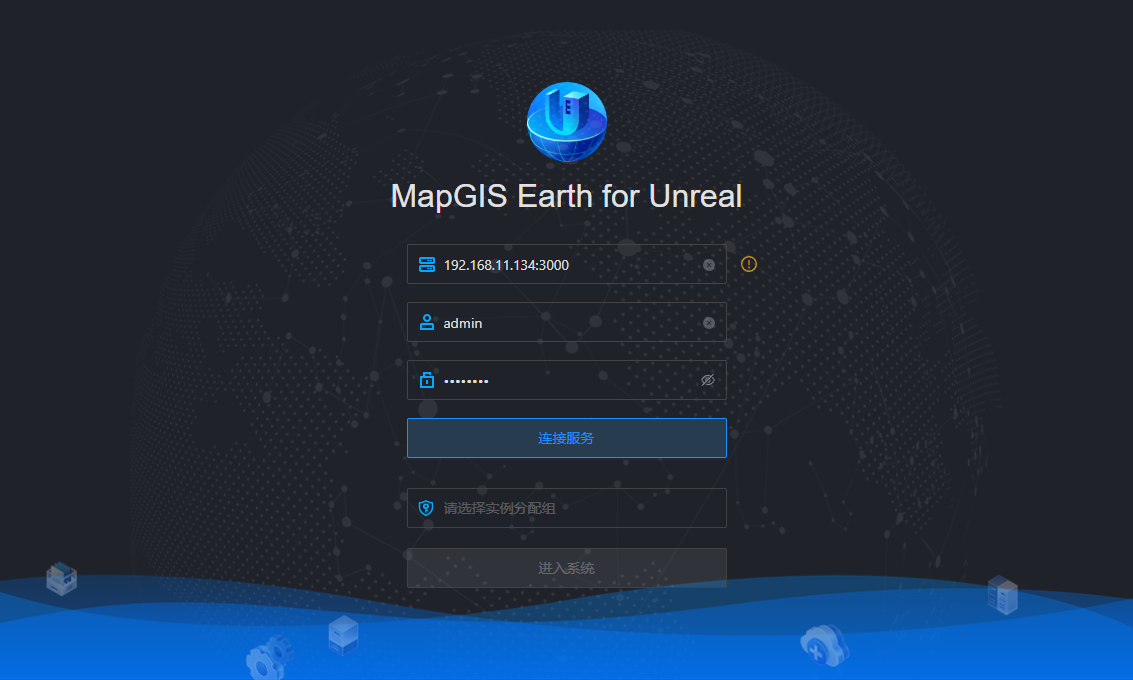

启动MapGIS Earth for Unreal，输入Server Manager的IP和端口，并输入用户名和密码（默认为admin/admin123），点击连接服务，选择一个已分配的实例，即可进入场景构建工具。

# 场景管理

功能说明

场景管理功能页可以进入创景场景页面，也可以对保存的场景进行管理。创建场景可添加M3D、3DTiles等外部数据并内置了高质量的数据模型库，包括树木、石头、飞机、路灯、平面注记、三维注记等。可将这些数据直接拖拽地球上，快速搭建数字孪生场景。其中，场景管理有以下功能：

  • 点击编辑场景可以对场景进行编辑修改；
  • 点击修改信息可以修改场景名称；
  • 点击创建副本可以复制场景；
  • 点击发布场景可将场景发布为场景服务资源，供3DClient开发使用；
  • 点击导出场景可将场景导出为*.json文件；
  • 点击删除场景可将场景删除。

操作说明

# 添加资源

  1. 进入"场景构建"，点击"创建场景"，数据列表中的数据在Server Manager中的地图资源模块进行添加，也可点击数据列表下方"添加资源"按钮进行添加，服务地址示例参考Server Manager资源管理章节；

（一）地图资源

  1. 可将数据列表中已添加的数据拖至场景中，场景视图定位至数据位置，场景大纲中出现添加至场景中的数据。

（二）模型资源

  1. 进入创建场景界面，点击左侧模型展开模型数据；

  2. 将卡片拖入地球容器之中，放置之后即激活打点模式，可以连续在地球之中点击添加多个；

  3. 按键盘Esc退出打点模式。

（三）注记

  1. 进入创建场景界面，点击左侧注记展开注记数据；

  2. 将卡片拖入地球容器之中，放置之后即激活打点模式，可以连续在地球之中点击添加多个；

  3. 按键盘Esc退出打点模式。

# 场景大纲

功能说明

提供场景大纲管理工具，支持数据检索、定位、数据可视化控制，通过场景大纲进行数据操控交互。

操作说明

  1. 拖至场景中的数据会在场景大纲中展示出来；

  1. 大纲列表可以按照分类与关键字进行检索筛选；

  2. 双击大纲的某一行，地球场景会飞行定位至该数据；

  3. 点击大纲列表的眼睛可以隐藏显示图层；

  4. 点击大纲列表的垃圾桶标志可以删除图层；

  5. 点击大纲某一行，属性面板会对应切换。

# 环境

功能说明

提供光照、雾效、下雨、下雪、多云等真实环境特效。

操作说明

  1. 环境面板可以设置时间和天气，新建场景默认是当前时间，当前日期，默认为晴天；

  1. 设置不同的时间地球会显示不同的亮度，模拟现实世界；

  2. 设置天气为云，场景中显示云，可以调节云的多少，效果如下：

  1. 设置天气为雨，场景中显示下雨，可以调节雨的大小，效果如下：

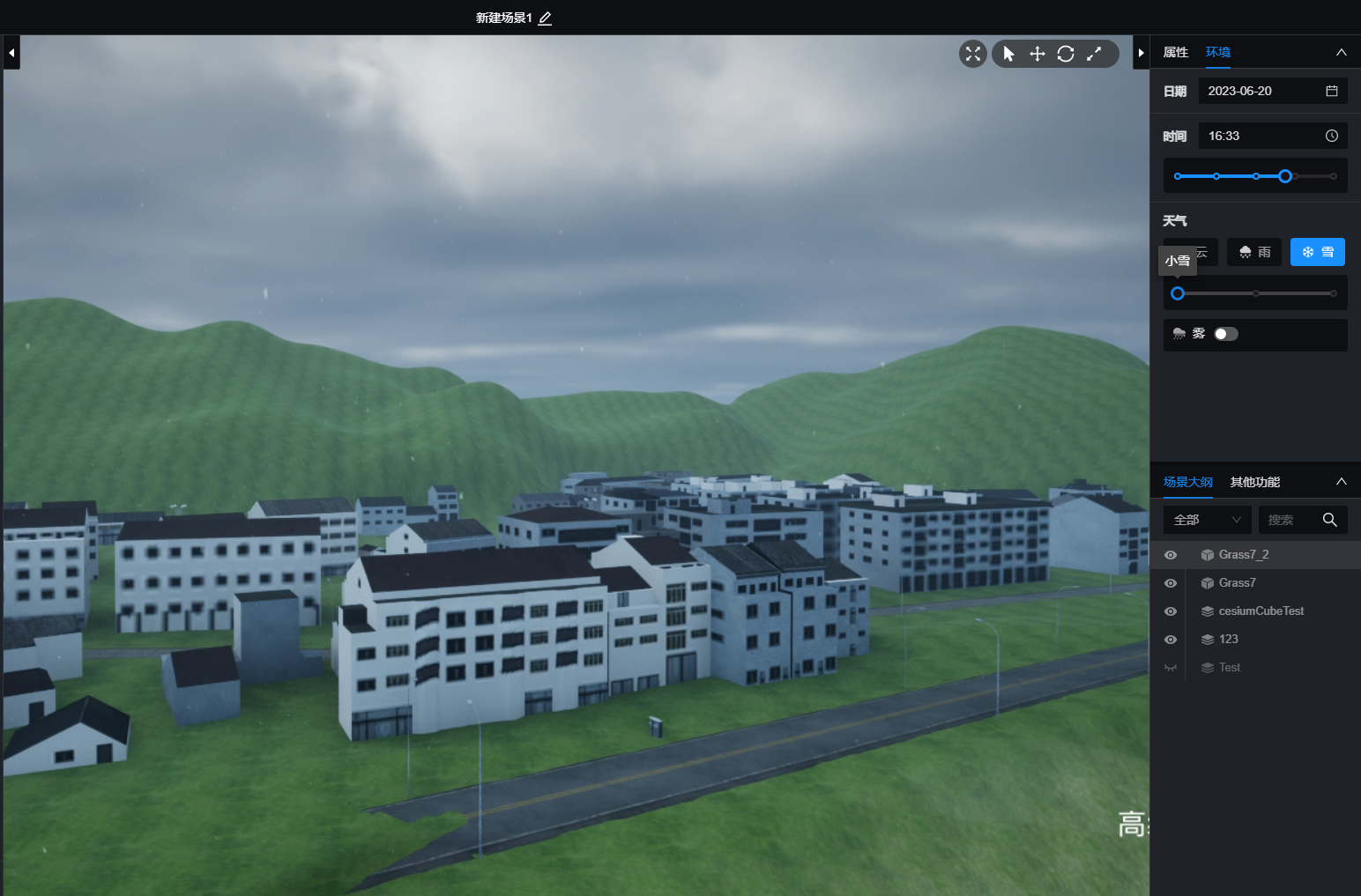

  1. 设置天气为雪，场景中显示下雪，可以调节雪的大小，效果如下：

  1. 雾效果可与任意天气叠加显示，效果如下：

  1. 雨天气和雪天气可以开启并调节声音。

# 属性

功能说明

可以通过属性面板进行属性修改。

操作说明

（一）地图资源

  1. 点击大纲列表三维地图资源中的M3D或者3DTiles数据属性面板显示内容：

  1. 可以修改场景大纲中的数据名称；

  2. 修改变换位置、角度、缩放参数，可以改变数据在地球上的位置和形态；

  3. 修改高级设置可以对数据进行更多设置：

  • 【最大容差率】：动态修改缓存数据的清晰度，根据容差率调整当前视角下加载数据的细节级别。如果缓存数据不清晰，应减小该数值。
  • 【最大内存】：用于控制放在内存中的数据上限，优化动态加载数据时的效率。所给的内存越大，放在内存中的数据就越多，数据加载效率越高。
  • 【预加载父节点】：开启该选项后，在平移时可以提供更多新曝光区域的细节，但需要加载更多的数据。
  • 【预加载邻接节点】：开启该选项后，会加载与已渲染的数据具有相同父级的数据，包括已被裁剪的数据，提供更流畅的平移体验。
  • 【禁止出现洞】：开启该选项后，数据渲染不会出现空白区域，会用低精度的数据临时代替空白区域。
  • 【请求允许的最大瓦片数量】：一次性向服务端请求的数据数量，确定向请求队列中提交任务的数量，数值越大，请求越多，使用带宽越大。
  • 【子节点数量限制】 ：将其设置为0时，会依次加载每个子节点数据，可以呈现更完整的细节，但会增加总体加载时间；将其设置为较高值(如1000)时，会减少总体加载时间，直到达到所需的细节级别，完全加载后会立即出图。
  • 【视椎体裁剪】：开启该选项后，会剔除视椎体之外的数据，减少数据的请求数量。
  • 【距离裁剪】：开启该选项后，会根据相机离地面的高度，剔除距离较远或接近地平线的数据。
  • 【容差率裁剪】：开启该选项后，会根据最大容差率强制剔除位于视椎体之外或靠近地面的数据。
  1. 点击大纲列表其他数据属性面板显示内容：

  1. 可以修改场景大纲中的数据名称。

  2. 点击大纲列表GLTF数据，属性面板显示内容：

  1. 可以修改场景大纲中的数据名称；

  2. 修改变换位置、角度、缩放参数，可以改变数据在地球上的位置和形态。

（二）模型

  1. 点击大纲列表模型数据属性面板显示内容：

  1. 可以修改场景大纲中的数据名称；

  2. 修改变换位置、角度、缩放参数，可以改变数据在地球上的位置和形态；

（三）注记

  1. 点击大纲列表平面注记数据属性面板显示内容：

  1. 可以修改场景大纲中的数据名称；

  2. 修改变换位置参数，可以改变数据在地球上的位置；

  3. 修改外观背景颜色、文本内容、文本大小、文本颜色点击应用可改变注记在地球上的显示。

  4. 点击大纲列表三维注记数据属性面板显示内容：

  1. 可以修改场景大纲中的数据名称；

  2. 修改变换位置和缩放参数，可以改变数据在地球上的位置和大小；

  3. 可以选择是否使用像素大小。

# 构件树

功能说明

提供BIM构件树管理功能，支持点选BIM部件高亮显示、调整变换参数等操作。

操作说明

  1. 添加*.udatasmith格式的数据至场景中可激活构件树功能；

  1. 能够对目录树进行节点检索；

  1. 能够对目录树节点的缩放、平移、旋转的控制；点击节点可以高亮和定位bim数据的节点；

  1. 能够对目录树节点的显示和隐藏。

# 工具栏

功能说明

提供完善的场景构建工具，具备场景创建、编辑、删除、保存、导出等功能，支持自由创建和编辑场景。

操作说明

  1. 点击顶部按钮—“保存”：可将当前场景保存至场景管理中；

  2. 点击顶部按钮—“返回工作台”：可以选择保存并返回或直接返回至工作台；

  1. 点击顶部--场景名称：可以对场景名称进行修改；名字不能超过20个汉字且不能和其他场景重名；

  1. 点击场景右上角--全屏按钮：可以将场景全屏展示，全屏展示时左下角有操作的闪缩提示，闪缩几次之后会消失，告知用户可以利用键盘操作地球；

  1. 点击场景右上角--拾取按钮：可以进行拾取，拾取之后，大纲会相应标识出来选中的是哪个，如果列表很长，列表会自动滚动到可视范围；取消拾取之后，点击地球将会失去拾取功能；

  2. 点击场景右上角--平移、缩放、旋转：点击M3D、GLTF、模型、注记等数据，会在大纲标识选中的数据，同时在地图上对应数据的位置添加模型编辑的操作工具，通过模型编辑工具，对选中的覆盖物进行对应操作，操作完成之后，对应属性面板“变换”这一栏，会回显对应的数值；当添加新的数据或者点击大纲的某一行时，会移除模型工具。

提示：UE数据，栅格影像，平面注记，三维注记，地形缓存不支持平移缩放旋转。

# 数据上传

  1. 在MapGIS Server for Unreal配置数据源之后，可以选择上传至该路径；

  2. 可以选择上传文件或者上传文件目录；

  3. 选择上传后，可以在上传列表看见上传的信息；可以暂停/继续上传过程，以及删除上传内容；

  4. 可以清空已上传列表中的内容；

  5. 支持离线断点上传，可以在上传过程中退出程序，再次打开程序时，可以点击开始继续上传；

    提示：

    最多同时上传5个文件，文件目录本质上也是以单文件上传的，所以当一个目录A下的文件超过5个时，再选择另外的条目B进行上传，这个条目B状态会变为等待上传；只有当上一个文件目录A上传的文件数小于5时，才会启动等待的条目。

# MapGIS 3DClient for Unreal

启动MapGIS Server for Unreal后，点击示例站点后的"打开站点"，进入MapGIS 3DClient for Unreal登录页面，输入用户名和密码（默认为admin/admin123），点击连接服务，选择一个已分配的实例，。

详细操作步骤见MapGIS 3DClient for Unreal开发指南及API文档等。

←
