制图数据

地图制图时，往往需要为地图增加许多辅助信息，如标题、图框、图例等。通常情况下，我们认为这些辅助信息是地图输出的整饰元素。因此，只有在MapGIS 版面视图中，可通过添加整饰元素，增加并显示这些辅助信息。为了保证在地图视图中，也可以看到这些整饰元素信息而不必增加额外的矢量图层，MapGIS提出了制图数据的概念。

在MapGIS 10中，提供了“制图编辑工具条”，能够使用该编辑工具条在地图显示视图中进行绘制、编辑的图形、文本，即“制图数据”。

制图数据与矢量要素在地图数据视图中的显示类似，但究其行为方式和存储位置，它们属于不同的实体。通常，制图数据是通过制图编辑工具条创建，并存储在地图文档mapx中的点、线、区以及文本。而矢量要素是通过各个专门的编辑工具条绘制，一般存储在地理数据库中，具有属性结构。

一、创建、编辑制图数据

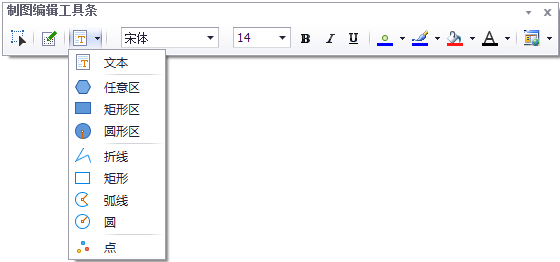

1. 制图编辑工具条上提供了绘制点、线、区及文本的功能，用户选择所需的绘制类型后，即可在地图视图中描绘；

提示：

地图属性中“制图数据”处于编辑/当前编辑状态时，才可对制图数据进行编辑，相关工具才能高亮可用。

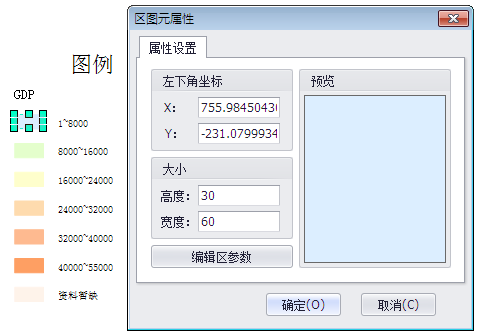

2. 双击制图数据任意一项，弹出对应类型的属性设置窗口。在该窗口下可以编辑位置、大小，以及符号显示参数；

此外，也可以通过“制图编辑工具条”上的功能，调整制图数据的符号参数；

3. 使用制图编辑工具条上的选择功能单选或框选图形，点击右键出现菜单，可以执行对齐和删除等操作。

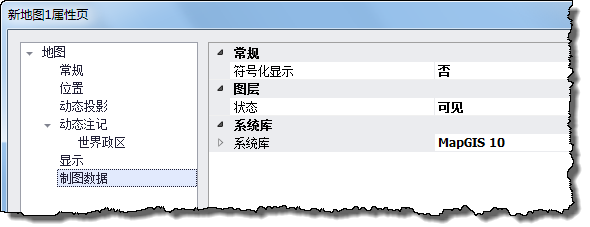

4. 在工作空间视图中，右键点击地图，选择“属性”项，在地图属性页中提供了“制图数据”选项卡：

【符号化显示】：指是否按照显示参数（子图、线型、图案）绘制点、线、区。

【状态】：用以控制制图数据在地图显示视图中的可见与否、可编辑与否。由于制图数据不在工作空间的图层列表中，所以需要通过地图属性对其状态进行控制。制图数据图层状态包括：可见、不可见、编辑、当前编辑四种，您可以按照视图需求对其进行控制。

【系统库】：指定制图数据显示时所使用的符号库和字库。

二、利用整饰元素生成制图数据

如果希望更精确的控制组成整饰元素的各项，可能要将图例等地图元素转换为制图数据。

所有的整饰元素（除地图元素外）的右键菜单都提供了“转为制图数据”的功能。

提示：

一旦将整饰元素转换为制图数据后，它将不再连接初始数据，并且不会响应数据进行的更改。以比例尺为例，如果在比例尺转换为制图数据后，调整地图数据的比例尺，比例尺不会自动更新。必须将比例尺删除，重新创建比例尺。因此，在转为制图数据前，最好已经完成地图数据图层的编辑与处理。

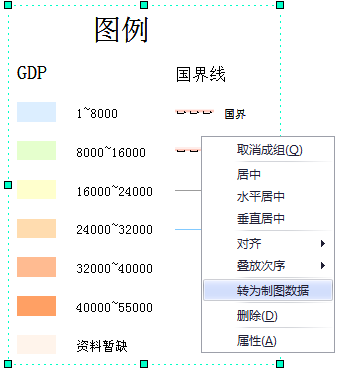

1. 选择一整饰元素，并点击鼠标右键，出现右键菜单选择“转为制图数据”弹出“选择地图”窗口；

2. 在对话框中，下拉项用于选择制图数据保存到哪幅地图下；复选框则控制转换后，原始图例是否删除。

3. 参数设置完成后，点击"确定"按钮；切换到地图视图，将看到图例内容。

提示：

转换为制图数据后，其所使用的符号库将发生变化。例如图例，在转换为制图数据前，图例元素可以单独指定某个符号库系统；转换为制图元素后，使用地图所指向的符号库系统（地图属性页“制图数据”标签下所指定的符号库）。不同的符号库系统极有可能显示效果千差万别。

三、制图数据转换为矢量要素类

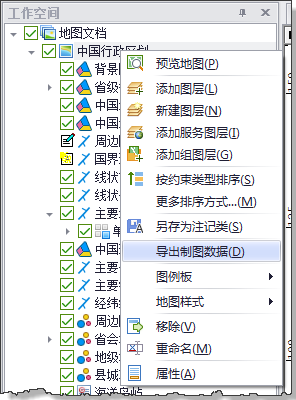

MapGIS工作空间的地图右键菜单中，提供了制图数据的导出功能。可以将地图文档中存在的制图数据导出为简单要素类、注记类、6x文件。

当选择的导出路径为MapGIS GDBCatalog目录下管理的地理数据库时，制图数据会分别导出到对应的“注记”、“点”、“线”、“区”图层中；当选择的导出路径为本地磁盘位置时，系统会将制图数据导出为“6x点文件”、“6x线文件”、“6x区文件”。
