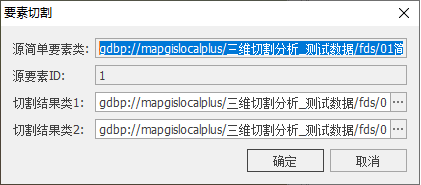

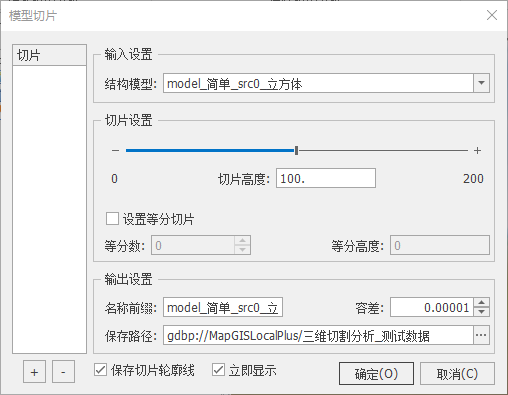

# 三维剖切分析

# 动态剖切

在三维模型演示时，很多时候需要动态剖切模型来查看模型截面情况。在剖切模型的过程中，可实时查看模型动态剖切过程，且可以预览模型横切面，获取模型截面信息变得简单快捷。

模型动态剖切具体操作如下：

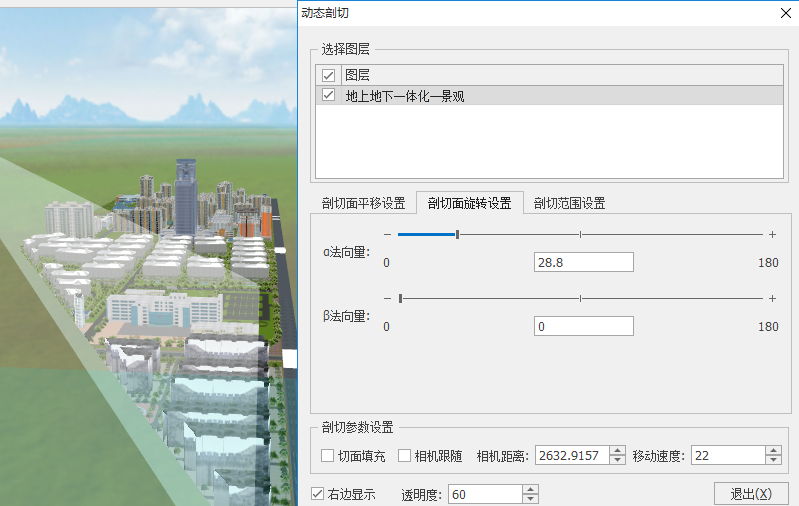

1. 点击菜单【三维分析】-【动态剖切】菜单，弹出对话框

2. 在对话框上完成如下相应参数设置：

【图层】：勾选的图层，可进行动态剖切操作且场景中实时显示。
【剖切面位置】：有X、Y、Z三个方向可供选择，用户可通过点击选择一个方向面作为切割面。
【切面左/右边线】：通过拖动滑动条、点击按钮或直接输入的方式，改变剖切面左右两边的边线位置，用户可在场景视窗下观察变化的效果。系统会自动计算所选择的剖切面方向上，待剖切模型的最大最小值，剖切面在移动的过程中，必须在这两个值范围内。超出最大最小值范围，剖切面与待剖切模型没有相交，无法执行剖切操作；
【右边显示】：勾选此项，剖切面由模型从左边往右边剖切显示，即只显示右边的模型。
【剖切面旋转设置】：可调整水平垂直方向的切割面角度，实现倾斜面的剖切。β法向量即垂直方向的切割旋转角度，拖动该滑动条时切割面会沿着垂直方向旋转；α法向量即水平方向的旋转角度，拖动该滑动条时切割面会沿着水平方向旋转。

3. 点击"取消"则取消操作。

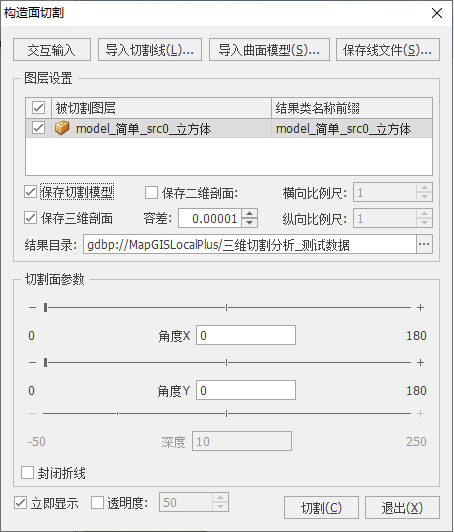

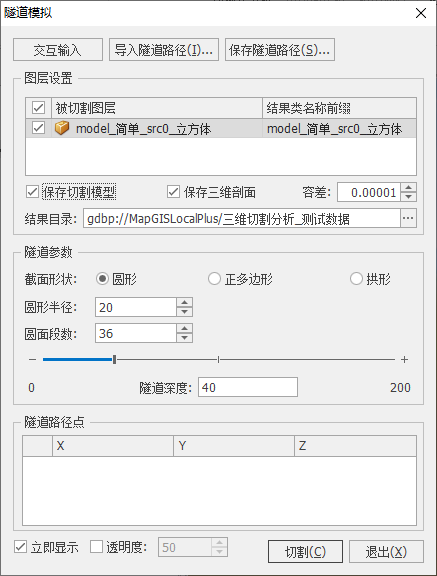

平面切割时，是利用平面来切割模型，平面可以是X、Y、Z方向，也可以自定义方向。支持多个切割平面，也支持同时对多个模型同时进行切割。

【保存切割模型】：勾选“保存切割模型”时，可以保存切割结果，反之，则不保存，系统默认勾选该参数；

【保存二维剖面】：待切割模型为三维体数据时，该参数有效。勾选“保存二维剖面”，切割生成的二维剖面可以保存，反之，则不保存；

【横向比例尺】：勾选“保存二维剖面”，“横向比例尺”参数有效，可通过点击按钮或直接输入的方式编辑横向比例尺；

【纵向比例尺】：勾选“保存二维剖面”，“纵向比例尺”参数有效，可通过点击按钮或直接输入的方式编辑纵向比例尺；

【保存三维剖面】：待切割模型为三维体数据时，该参数有效。勾选“保存三维剖面”，切割生成的三维剖面可以保存，反之，则不保存。

设置切割参数并执行切割。选择“切割轴”，调节切面左边线、切面右边线，最后点击“切割”按钮开始切割模型。

【切割轴】：有X、Y、Z三个方向可供选择，用户可通过点击选择一个方向面作为切割面。如下图所示，红色面为切割面，黄色物体为待切割面或体；

【切面左/右边线】：通过拖动滑动条、点击按钮或直接输入的方式，改变切割面左右两边的边线位置，用户可在场景视窗下观察变化的效果。系统会自动计算所选择的切割面方向上，待切割模型的最大最小值，切割面在移动的过程中，必须在这两个值范围内。超出最大最小值范围，切割面与待切割模型没有相交，无法执行切割操作；

【沿轴向切割】：若勾选，则“切面左\右边线”会一起变化，即保证切割面沿轴向切割。反之，可分别调节左/右边线，实现倾斜面的切割；

【立即显示】：勾选“立即显示”，切割结果会直接显示在场景视图中，反之，则不显示。

提示：

添加多个切割面时，需分别设置每个切割面的输入参数、切割参数以及执行切割操作。
