MapGIS 三维地学建模

# 属性分析

# 单点查询

# 功能说明

交互查询属性模型中某一点的属性值信息。

# 操作说明

  1. 启动"属性建模"面板->"单点查询"功能，在属性模型上交互点击某个点，即可查询该位置的属性值。

# 等值线追踪

# 功能说明

可根据属性模型z方向的分层信息，自动计算指定层的等值线信息。

# 操作说明

  1. 在场景中添加并激活属性模型，启动“等值线追踪”功能，弹出如下所示对话框：

提示：

向的“块体数量”一致。

  1. 选择单个或多个等值线层，点击“追踪等值线”即可自动生成对应层的等值线信息，同时将属性值记录到线图层的属性表中。

# 等值面追踪

# 功能说明

可根据追踪方法，自动计算追踪属性模型中某个属性值的等值面。

# 操作说明

  1. 在场景中添加并激活属性模型，启动"属性建模"面板->"等值面追踪"功能，弹出如下所示对话框：

  1. 选择追踪方法，并设置等值面的属性值。目前系统提供了“MC方法”和“改进MT方法”两种追踪方法。并可输入或者通过滚动条拖动来设置属性值。

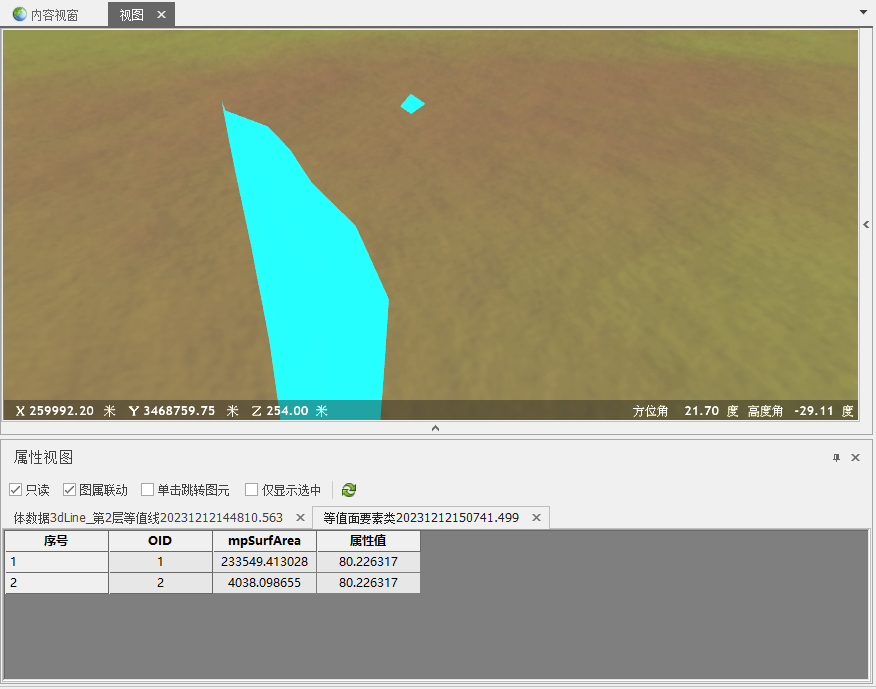

  2. 点击"确定"，即可生成指定属性值的等值面数据。结果等值面属性值即指定的属性值。

# 等值体追踪

# 功能说明

可指定属性值范围，自动计算属性模型中该范围内的等值体模型。

# 操作说明

  1. 在场景中添加并激活属性模型，启动"属性建模"面板->"等值体追踪"功能，弹出如下所示对话框：

  1. 可交互输入或拖动滚动条来设置属性范围。点击"确定"后，即可生成指定属性值范围内的属性体。
