# 属性建模

# 功能说明

此功能可实现将属性转换为MapGIS栅格体元数据模型。该功能模块支持解析指定的地球物理（如地震、航磁）、地球化学数据公开或者自定义明码格式，进行地球物理、地球化学数据的读入。目前确定支持的数据类型有：.cbs、.dat及.diy系统自定义数据类型。

提示：

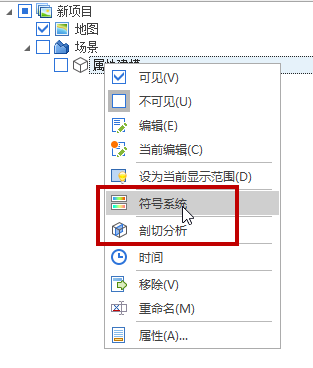

属性建模最终是将属性文件生成为MapGIS栅格体元模型，其基本显示特性可参考《操作手册 (opens new window)》中对应章节。由于属性模型目前只有一个时间节点信息，“时间”功能对它无意义。

# 操作说明

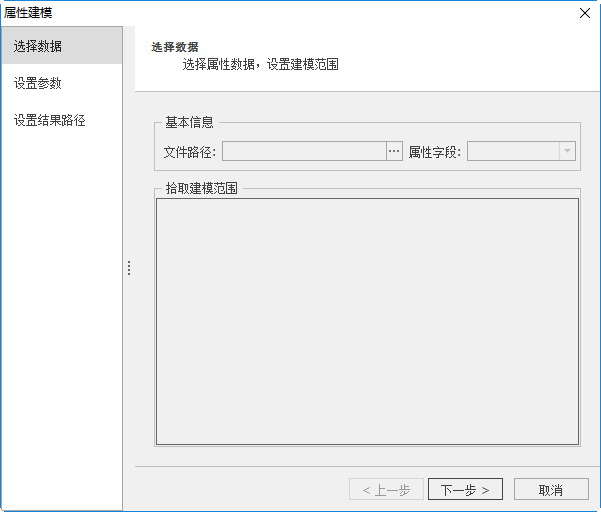

  1. 启动"属性建模"面板->"属性建模"功能，弹出“属性建模”窗口：

  1. 选择文件路径。目前系统支*.cbs、*.dat、*.diy等本地属性文件格式，同时可支持MapGIS GDB的点简单要素类。若选择MapGIS GDB的点简单要素类，需选择属性字段。

  2. 设置建模范围。默认为整个数据范围，用户可框选局部范围生成属性模型。

  3. 点击"下一步"，可查看建模范围信息，并设置插值算法等参数。

  • 【数据信息】：显示数据点的个数及数据在X、Y、Z三个坐标轴向上的分布范围；
  • 【插值类型】：选择属性模型构建的插值算法，默认插值方式为“距离反比”，其余插值类型还有“简单克里格”、“普通克里格”、“泛克里格”和“指数克里格”；
  • 【块体大小】：“块体大小”与“块体数量”的乘积为轴向间距，因此调整其中一个参数，另一个参数会同步变化。“块体间距”为属性块体在X/Y/Z轴向上的距离，块体间距越小，所构建的属性体模型越精细，模型数据也越大。X/Y/Z轴向上“块体间距”参数都可单独设置；
  • 【块体数量】：其原理见“块体间隔”参数。X/Y/Z轴向上“块体大小”参数都可单独设置；
  • 【构建LOD层】：勾选，系统自动采用LOD技术生成缓存(Level ofDetail：细节层次模型)，有利于加快数据的显示速度。

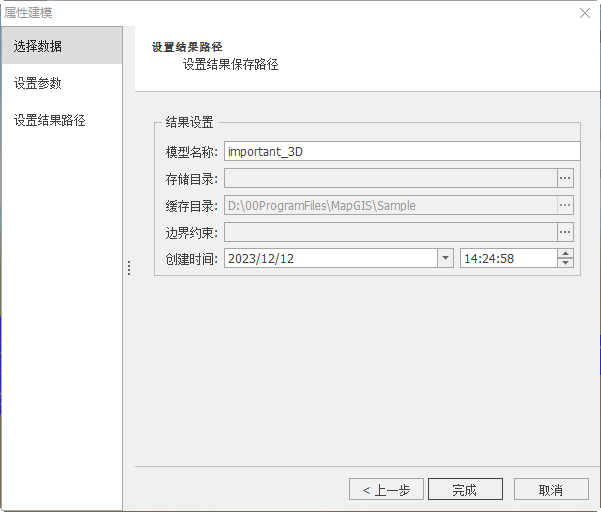

  1. 点击"下一步"，可设置结果名称、路径等信息；

  • 【模型名称】：设置生成的属性模型的名称；
  • 【存储目录】：设置属性模型存储的路径，点击右侧“…”对模型存储路径进行浏览及选择；
  • 【边界约束】：对模型生成的范围进行约束，即设置后只输出约束范围内的模型。
  • 【创建时间】：设置属性模型创建时间。

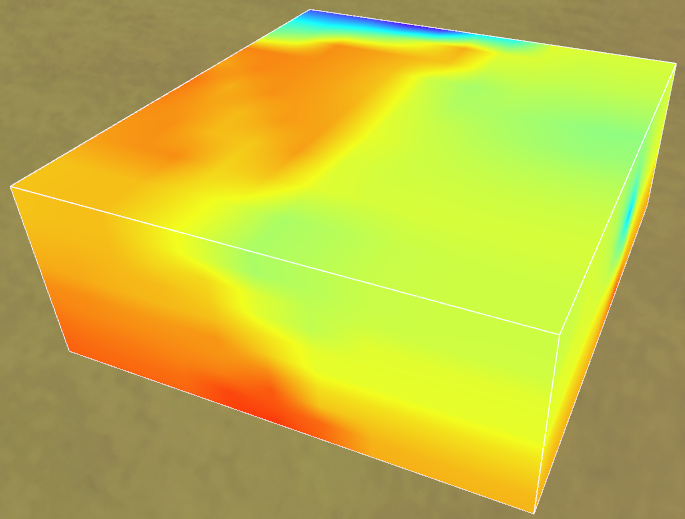

  1. 点击"完成"，即可创建属性模型，最终会保存为MapGIS栅格体元数据。模型显示效果如下：
