# 钻孔分析
# 生成剖面图
#
功能说明
对生成的钻孔模型沿着设定的路径由上往下截取出模型的断面，便于检查模型内部是否存在错误。
#
操作说明
- 启动"钻孔建模"面板->"钻孔分析"->"生成剖面图
"功能，然后在地图视图中手动输入剖线路径，弹出如下对话框：

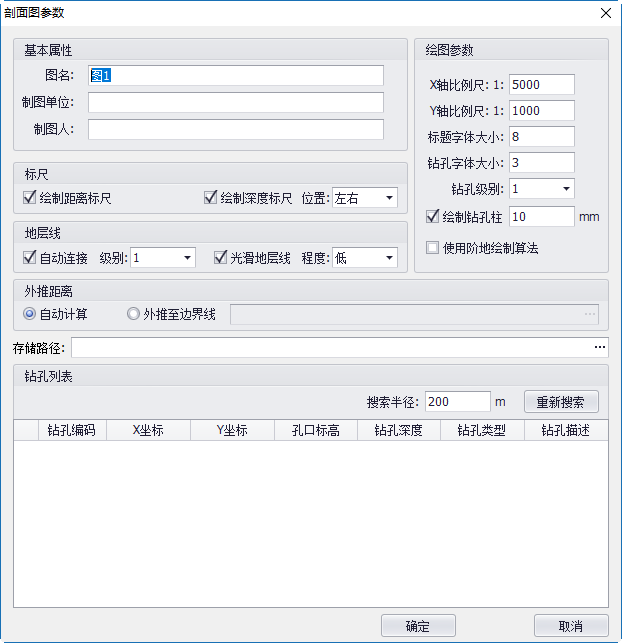

- 在对话框中对钻孔剖面图的参数进行设置。参数包括钻孔剖面大小设置，钻孔级别的设置等，具体参数如下：
【交互方式】：点击模型分析工具条上的
“生成剖面图”命令，【基本属性】：可以输入“图名”、“制图单位”、“制图人”，对图框进行说明。
【标尺】：勾选“绘制距离标尺”，图框中显示钻孔剖面的距离单位；勾选“绘制深度标尺”， 图框中显示钻孔达到的深度单位。提供左、右、左右三种选择。
【地层线】：勾选“自动连接”设置钻孔级别将相邻的钻孔数据连接起来显示剖面图效果；勾选"光滑地层面“保证在地面层节点拐弯处可平滑过渡。
【绘图参数】
- X/Y轴比例尺：用户可通过输入比例尺生成图框显示。
- 标题字体大小：用户可通过输入大小生成剖面图中标题显示。
- 钻孔字体大小：用户可通过输入大小生成剖面图中钻孔数据字体显示。
- 钻孔级别：通过设置钻孔级别可在剖面中显示不同的钻孔深度。
- 绘制钻孔柱：钻孔柱显示宽度。
- 使用阶地绘制算法：按照阶梯绘制钻孔剖面显示。
【外推距离】：系统默认会自动计算剖面线和模型边界关系，自动扩展确保剖面的完整性。用户可以选择边界来约束定义剖面外推距离，实现同样的效果。
【存储路径】：选择结果文件的存储路径。
【钻孔列表】：显示以及自定义（单选、多选、搜索半径）钻孔数据。

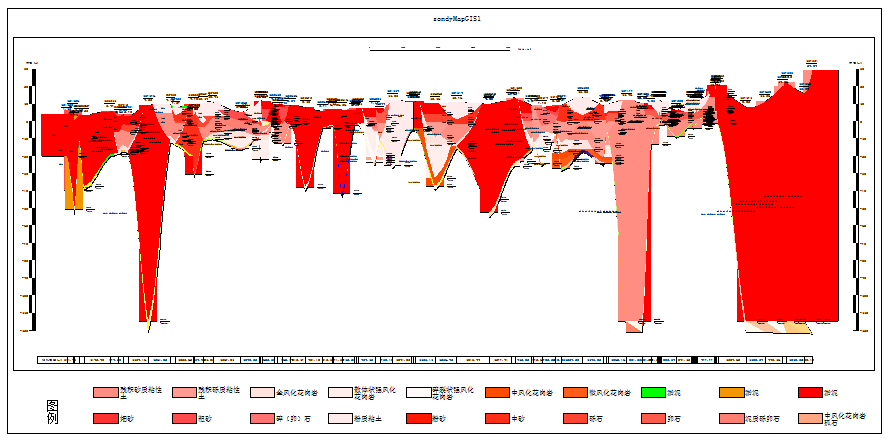

- 参数设置完后，点击"确定"按钮，生成的剖面图如下图所示：
# 生成柱状图
# 功能说明
用户提供了灵活的交互方式，并能对柱状图结果进行导出。
# 操作说明
- 启动"钻孔建模"面板->"钻孔分析"->"生成柱状图
"命令，然后在地图视图中框选待分析的钻孔，弹出如下对话框：

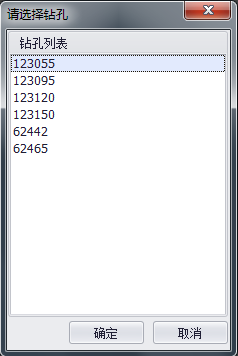

- 在钻孔列表中选择需要生成的钻孔数据，单击"确定"按钮，生成的钻孔柱状图如下图所示：
# 钻孔查询
# 功能说明
为用户提供灵活的交互方式，并能实时显示视图中钻孔数据信息。
# 操作说明
- 启动"钻孔建模"面板->"钻孔分析"->"钻孔查询
"命令，然后在地图视图中框选待查询的钻孔，弹出如下窗口：

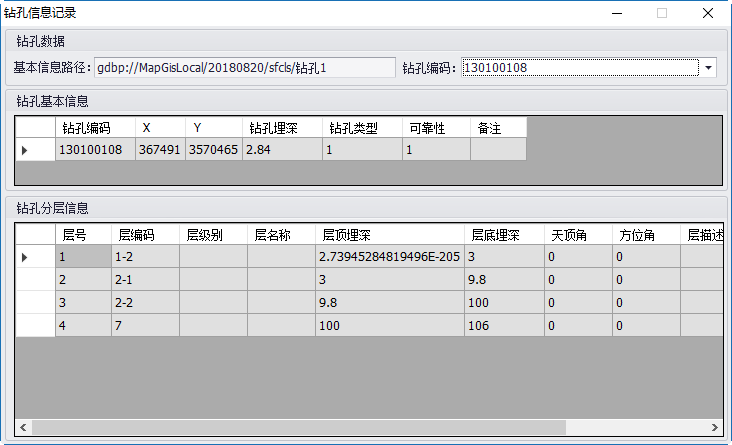

- 然后在“钻孔编码”下拉选项汇总选择需要查看的钻孔，选中的钻孔其基本信息和分层信息会在相应的列表中显示。
# 钻孔编辑
# 功能说明
为用户提供了灵活的交互方式，可实时编辑视图中钻孔数据信息。
#
启动模式
钻孔模型构建成功
【模型分析】面板 -> 【钻孔模型分析】->【钻孔编辑】
# 操作说明
- 启动"钻孔建模"面板->"钻孔分析"->"钻孔编辑

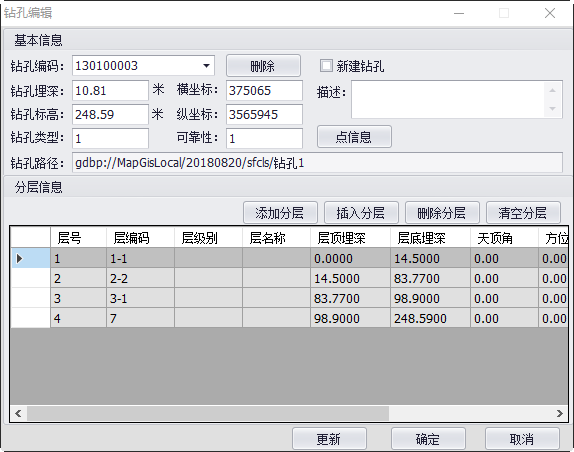

"命令，在地图视图中框选待编辑的钻孔，弹出“钻孔编辑”窗口：
“钻孔编辑”窗口期基本参数如下：
【基本信息】：用户可自定义钻孔的属性基本信息并同步到属性列表中。
【新建钻孔】：勾选，用户可新建一个新的钻孔数据并设置基本信息同步到属性列表中。
【点信息】：点击该按钮可修改钻孔数据在视图中显示参数。
【钻孔路径】：显示所修改数据的存储路径。
【分层信息】：用户可对钻孔数据分层信息进行编辑。如添加、插入、删除、清空。可同步更新至列表中显示。
# 钻孔三维展示
# 功能说明
为用户提供了灵活的交互方式，能对选择的数据进行三维展示。
# 操作说明
- 启动"钻孔建模"面板->"钻孔分析"->"钻孔三维展示

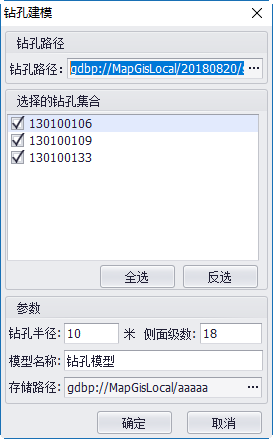

"命令，然后在地图视图中框选待操作的钻孔，弹出如下对话框：
【钻孔路径】：显示钻孔数据源存储路径。
【钻孔集合】：显示交互选择后的钻孔数据，可对其进行单选或者多选。
【钻孔半径】：用户可对生成钻孔半径大小进行设置。
【侧面级数】：即钻孔模型横截面的参数信息；
【模型名称】：用户可自定义模型名称。
【存储路径】：选择结果文件的存储路径。

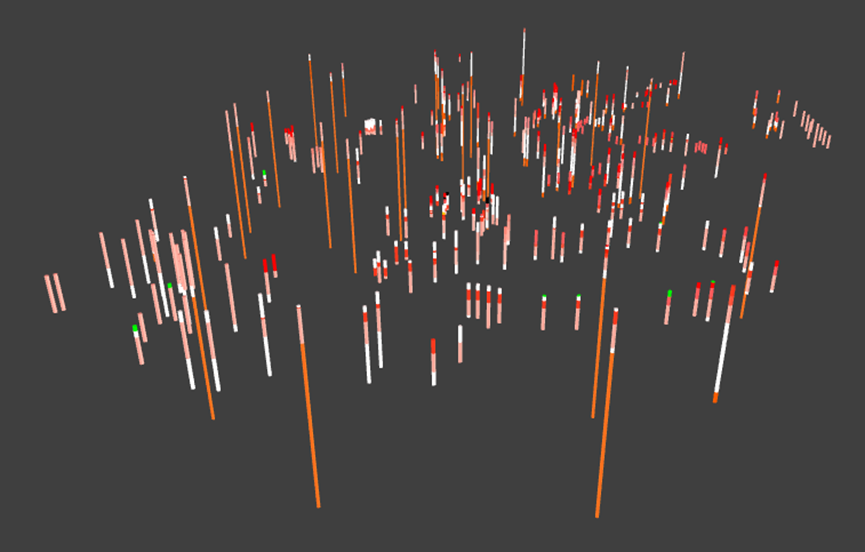

- 设置完相关参数后点击"确定"，生成钻孔模型三维展示如下图所示：
