MapGIS 三维地学建模

# 钻孔数据

# 钻孔预处理

# 钻孔录入

# 功能说明

钻孔数据采集时，通常会利用各种表格记录采集信息。通过钻孔录入功能，可将根据各种表格数据，生成标准钻孔信息表和钻孔信息分层表，供下一步的钻孔建模。

# 操作说明

（一）、钻孔基本信息表

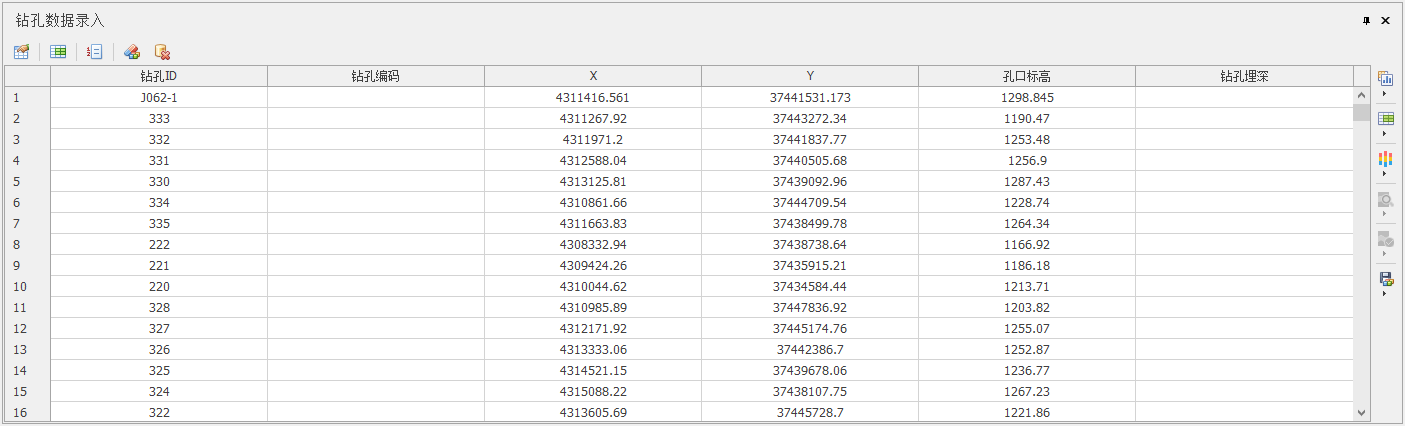

  1. 启动"钻孔建模"面板->"钻孔预处理"->"钻孔录入"功能，可弹出如下所示面板：

  1. 点击面板上方的【构建钻孔基本信息】功能，设置钻孔数据表字段；

系统默认提供了“钻孔ID”、“钻孔编码”、“X”、“Y”“孔口标高”、“钻孔埋深”六个属性字段，用户可通过“”“”“”功能进行字段的编辑操作。"确定"后可创建一个只有属性字段的空表格。

  1. 启动【从文件导入数据】，可选择一个Excel表格数据，并为表格的属性字段与钻孔基本信息表字段创建映射关系。

  • 【导入方式】：支持新建、追加和替换三种方式；

  • 【去除重复数据】：勾选后，可自动删除Excel表格中的重复数据。

点击"确定"后，可将Excel表格数据内容关联到钻孔基本信息表格中。

  1. 若【孔口标高】和【钻孔埋深】字段为空，可通过【孔口信息处理】，导入孔口标高和钻孔埋深信息；

提示：

钻孔数据校正时需选择“钻孔ID”字段，作为属性关联的唯一Key。

  1. 导入成功，即可生成标准的钻孔基本信息表格。点击【保存】，可保存为本地Excel格式数据。

提示：

生成的钻孔基本信息表格，可能存在部分属性字段值为空，为保证数据有效性，可删除该行数据。

（二）、钻孔分层信息表和标准分层表

  1. 点击面板上方的【构建钻孔分层信息】功能，设置钻孔数据表字段；

系统默认提供了“钻孔标识”、“分层编码”、“顶板埋深”、“底板埋深”四个属性字段，用户可通过“”“”“”功能进行字段的编辑操作。"确定"后可创建一个只有属性字段的空表格。

  1. 启动【从文件导入数据】，可选择一个Excel表格数据，并为表格的属性字段与钻孔分层信息表字段创建映射关系。

  • 【导入方式】：支持新建、追加和替换三种方式；

  • 【去除重复数据】：勾选后，可自动删除Excel表格中的重复数据。

点击"确定"后，可将Excel表格数据内容关联到钻孔分层信息表格中。

  1. 启动【移除关键分层信息缺失钻孔】，选择合并的关键字段，如“钻孔标识”和“地层”，可根据这两个字段删除分层信息为空的记录；

  1. 启动【构造分层编码】，添加合并列字段，用于构建底层分层信息。

  1. 添加成功后，在“构造分层编码”页面中，按照【列合并结果】进行排序，并在【构造分层编码】中输入分层信息，格式为X-Y，同一地层类的X值相同；

  1. 分层信息编辑完成后，点"导出"，可保存层序信息表；

  1. 点击【保存】，可保存为分层信息表为本地Excel格式数据；

  2. 点击面板上方的【构建钻孔层序信息】功能，设置钻孔数据表字段，可生成空的钻孔数据录入表格；

  1. 启动【从文件导入数据】，选择之前生成的层序表格，将“构造分层编码”与“地层编码”创建映射关系，

  1. 启动【填充指定列】功能，设置层序编号，按照序列号进行填充；并为地层颜色设置随机色；

  1. "确定"后，可生成标准层序表。点击【保存】，可生成本地Excel表格。

# 钻孔数据检查与处理

# 功能说明

通过“钻孔录入”功能生成钻孔基本信息表、分层信息表和标准分层表后，可通过此功能检查表格数据的有效性，并对表格进行修复。

# 操作说明

  1. 启动【钻孔检查】功能，弹出如下所示功能面板：

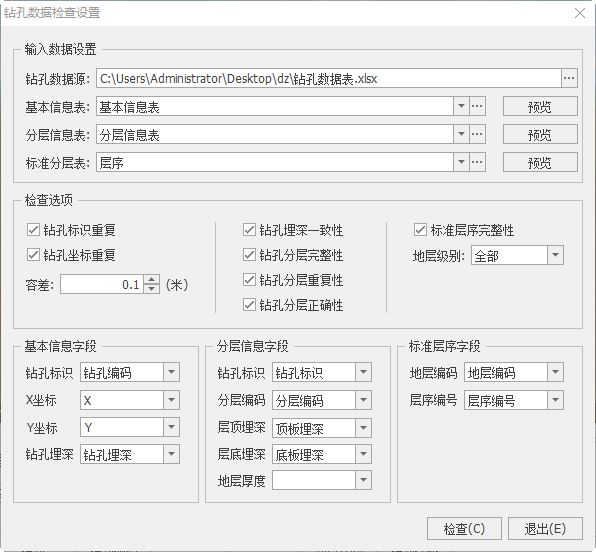

  2. 点击【钻孔数据检查】功能，设置待检查的钻孔数据，包括基本信息表、分层信息表和标准分层表三个表格信息；

  1. 执行检查后，可在列表中显示检查结果：

  1. 点击下拉框，可切换检查项内容，列表中可同步显示新的检查结果：

# 钻孔导入

依据钻孔数据、地层分区图和约束剖面实现的自动建模。

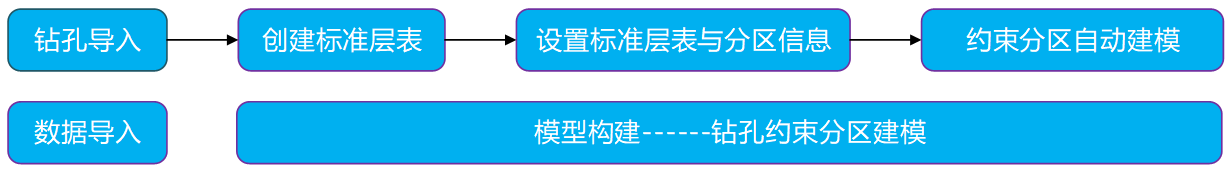

建模流程见下图：

# 功能说明

实现钻孔录制信息导入系统。

# 启动模式

  • 【数据】面板 -> 【钻孔导入】

# 操作说明

  1. 点击【数据】-钻孔导入后。 可选择Access、Excel两种数据源。

此处以Access数据为例讲解，其余两种类似。钻孔数据格式见钻孔数据。

  1. 点击"下一步"。进入设置表格界面，配置钻孔基本信息表、分层信息表、钻孔存储数据库、名称、导入方式等。

【基本信息表】：存放钻孔基本信息的表格，表格中至少应包含钻孔ID、X坐标、Y坐标、标高、孔深等信息；

【分层信息表】：存放钻孔分层信息的表格，表格中至少应包含钻孔ID、底板深度、分层编码等信息；

【存储设置】：设置钻孔存储位置、名称、样式。

  • 【存储数据库】：设置存储数据库；

  • 【钻孔名称】：决定二维钻孔点及三维钻孔柱名称；

  • 【新建数据集】：如果勾选，钻孔二维数据存储在数据库要素数据集中，要素数据集名称同钻孔名称。

  • 【点信息】：影响二维点信息参数，如符号、颜色、大小等。

【导入方式】：自定义导入、标准化导入两种导入方式可选。

  1. 点击"下一步",进入字段设置页面。若在上一步中选择标准化导入，则将基本信息表和分层信息表中的字段分别与标准字段匹配。

以标准化方式导入的钻孔属性名称为标准字段名。

  1. 若在上一步中选择自定义导入，除设置基本信息表和分层信息表中的必须字段外，还可以自定义勾选新增字段。

以自定义方式导入的钻孔属性名称为字段原名。

  1. 点击"下一步"。进入钻孔设置页面。

【创建三维钻孔】：默认勾选，如果勾选，则自动生成三维钻孔柱，否则只生成二维钻孔点；

  • 【模型名称】：设置三维钻孔柱名称；

  • 【钻孔半径】：决定三维钻孔半径，单位为米；

  • 【侧面级数】：钻孔柱侧面个数，值越大，钻孔柱越接近圆柱。

【导入范围】：默认钻孔全部导入，可通过二维简图框选或钻孔名称勾选方式控制钻孔导入数量或范围。

  1. 点击"下一步"。进入分层设色页面。若设置字段时设置填充图案和背景色，则在此页面自动读取并显示；否则随机附色，但您可双击符号进行更改。

  1. 点击完成。钻孔二维点、三维钻孔柱导入成功。

# 钻孔孔口标高调整

钻孔孔口标高调整功能可依据DEM数据来调整钻孔数据的孔口标高，通过在对话框中选择钻孔数据、DEM数据即可完成设置。
