量算工具
距离量算
功能说明
测量起点与终点之间的距离。
操作说明
1. 点击“通用编辑”选择“量算工具”下“距离量算”，在视图区中依次点击鼠标左键选中需要量算的各节点，直至终点（终点也需点击左键选中）；
2. 点击鼠标右键完成绘制操作，系统自动计算从起点到终点的距离（即绘制的折线总长度），并弹出对话框以显示结果。
- 【图面距离】：根据当前视图区的标尺范围计算出的折线长度，即起点和终点的距离。
- 【投影平面距离】：设置源参照系和投影参照系，将图面距离进行对应投影之后得到的结果距离。
- 【椭球实地距离】：设置源参照系后，计算图面距离在椭球上的实地距离。
- 【重设源参照系】：点击此按钮，弹出“设置空间参照系”对话框，可设置当前图层的空间参照系，即源参照系。
- 【设置投影参照系】：点击此按钮，同样弹出“设置空间参照系”对话框，可设置投影的目标参照系。
详细的空间参照系设置请参考 “空间参照系管理”。
角度量算
功能说明
测量两线之间的夹角。
操作说明
1. 在当前地图下存在可见图层的前提下，点击“通用编辑”选择“量算工具”下的“角度量算”，在地图视图中先捕获角的顶点，再依次捕获角的两边线，鼠标右键以确认绘制操作；

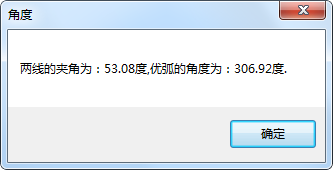

2. 待右键确认后，系统自动计算两线间的夹角及优弧，并弹出下图所示对话框以显示结果。
优弧：即大于180的弧，当两线夹角小于180度时，优弧即为360与该夹角的差值；当两线夹角大于180度时，该弧即为该夹角值。
面积量算
功能说明
鼠标绘制多边形，以测量该多边形的面积。
操作说明
1. 在当前地图下存在可见图层的前提下，点击“通用编辑”选择“量算工具”下的“面积量算”，在数据视图中绘制多边形；

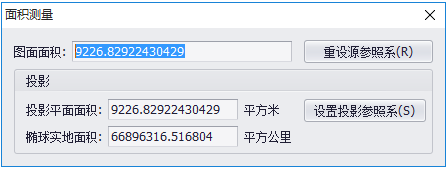

2. 鼠标右键完成绘制操作后，系统自动计算该多边形的面积，并弹出对话框以显示结果。
参数说明可参见“距离量算”，只需将“距离”替换为“面积”。
图元量算
功能说明
计算被选线图元的图面长度、实地长度，区图元的图面面积、图面周长、实地面积和实地周长。此功能仅对线、区图层操作。
操作说明
1. 在工作空间将图层状态置为编辑或当前编辑；

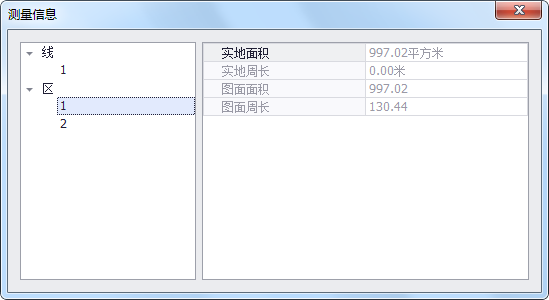

2. 点击“通用编辑”选择“量算工具”下的“图元量算”，在数据视图中点选或者框选待查询图元，弹出的“测量信息”对话框将显示计算结果。
- 【图面长度】：根据当前视图窗标尺量算得到的长度；
- 【实地长度】：当前图元在实际地表上量算得到的长度；
“图面面积/周长”、“实地面积/周长”原理类似。
