矢量瓦片

矢量瓦片产生背景

随着大数据技术的发展，人们对电子地图的快速共享需求也越来越强烈。传统电子地图共享时，通常会通过瓦片裁剪工具获取栅格瓦片。相对于其他技术，栅格瓦片底图有其优越性，例如有效减少了传输数据体积，多级缩放等。然而，栅格瓦片底图也有一些短处，缺乏灵活性、实时性，数据完整性受损是比较突出的问题，这正是栅格数据的问题：

  • 缺乏灵活性。栅格瓦片完成后，已经保存为图片格式，样式不可修改。若要多种栅格底图，需裁剪多分栅格瓦片底图；
  • 缺乏实时性。由于栅格瓦片已保存为图片格式，当现实世界地物有变化时，不能实时更新，只能重新裁剪栅格瓦片；
  • 丢失属性信息。栅格瓦片没有属性信息，若要查询图片的多边形的属性，需要到服务器重新请求。

基于栅格瓦片底图的劣势，MapGIS 可支持矢量瓦片底图。矢量瓦片针对矢量电子地图，按照一定的标准和技术将其保存为多种比例尺的矢量分块数据，在前端显示电子地图时，可直接调用矢量分块进行绘制。

  • 可保留属性信息，在客户端进行查询时，无需再次请求服务器；
  • 采用分块编码模式，客户端获取时只返回请求区域和相应级别的矢量瓦片底图，且采用实时绘制矢量模式，绘制效率更高；
  • 矢量瓦片分辨率高达4096*4096，是栅格瓦片的16倍，可保证缩放过程中的细节高度还原，且满足高分屏绘制需求；
  • 样式可以改变和定制，矢量切片可以在客户端渲染，可以按照用户赋予的样式渲染。如导航地图有白天和黑夜两种模式，只需共用一份矢量瓦片底图，利用两套样式进行渲染即可；
  • 客户端显示矢量瓦片底图时，可以通过设置属性过滤条件筛选图元，实现个性化定制；
  • 客户端显示矢量瓦片底图时，可以编辑底图中每一个矢量图层的可见状态，调整矢量层的叠加压盖顺序，修改矢量图层的颜色、大小等显示样式。

矢量瓦片分块规则

MapGIS矢量瓦片底图支持地理坐标系和墨卡托投影坐标系2种空间参考，不同的空间参考系下地图瓦片的分块规则不同，同一空间参考系下矢量瓦片的分块规则相同。

地理坐标系

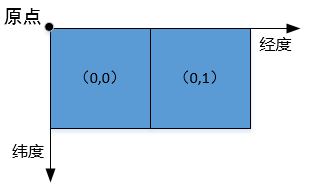

地理坐标系下，经度从-180度到+180度；纬度从-90度到+90度，即分块范围覆盖整个地球。具体分块规则如下图所示：

其中，第0级分成1行2列，每个瓦片尺寸为180度×180度；第1级对第0级的每个瓦片进行4叉划分，每个瓦片尺寸为90度×90度；以此类推。

矢量瓦片以左上角（-180°，90°）为编码原点，垂直向右（向东）、向下（向南）对瓦片进行行列编码，序号从0开始。如，第0级2张矢量瓦片为（0，0）、（0，1）；第1级8张瓦片的编码分别为（0，0）、（0，1）、（0，2）、（0，3）、（1，0）、（1，1）、（1，2）、（1，3）；以此类推。

提示：

各级地图瓦片编码的第一个参数为行号，第二个参数为列号。

显示比例尺计算方法如下：

地图显示比例=1：地面分辨率×屏幕分辨率/（0.0254 米/英寸）

其中：地面分辨率= [2×pi×地球长半径(米)]/(256× 2Level像素)

Level 表示比例尺的级别，最小为0；屏幕分辨率取值为96 dpi；地球长半径取2000 国家大地坐标系规定参数，为6378137 米。

以第0级为例，世界地图刚好填充满两张图片，可计算：

地面分辨率= [2×pi×地球长半径(米)]/(256× 2 level 像素)= （2×pi×6378137）/(256× 2)≈78271.5170米/像素

地图显示比例尺=1：地面分辨率×屏幕分辨率/（0.0254 米/英寸）=1：78271.5170×96/（0.0254）≈1：295829355.45。

以此类推，各级分辨率及比例尺信息如下表所示：

级别行瓦片数*列瓦片数 256*256地面分辨率显示比例尺
01*278271.51701：295829355.45
12*439135.75851：47914677.73
24*819567.87921：73957338.86
38*169783.93961：36978669.43
416*324891.96981：18489334.72
532*642445.98491：9244667.36
664*1281222.99251：4622333.68
7128*256611.49621：2311166.84
8256*512305.74811：1155583.42
9512*1024152.87411：577791.71
101024*204876.43701：288895.85
112048*409638.21851：144447.93
124096*819219.10931：72223.96
138192*163849.55461：36111.98
1416384*327684.77731：18055.99
1532768*655362.38871：9028.00
1665536*1310721.19431：4514.00
17131072*2621440.59721：2257.00
18262144*5242880.29861：1128.50
19524288*10485760.14931：564.25

墨卡托投影

墨卡托投影下，整个地球范围会投影为一个正方形，x/y方向坐标值从-20037508.34到20037508.34。具体分块规则如下图所示：

矢量瓦片以左上角（-20037508.34，20037508.34）为编码原点，垂直向右（向东）、向下（向南）对瓦片进行行列编码，序号从0开始。其中，第0级分成1行1列；第1级对第0级的每个瓦片进行4叉划分；以此类推。如第0级1张矢量瓦片为（0，0）；第1级4张瓦片的编码分别为（0，0）、（0，1）、（1，0）、（1，1）；以此类推。

提示：

各级地图瓦片编码的第一个参数为行号，第二个参数为列号。

显示比例尺计算方法如下：

地图显示比例=1：地面分辨率×屏幕分辨率/（0.0254 米/英寸）

其中：地面分辨率为单个像素代表的实地距离，即地面分辨率=世界范围距离/（256*2Level）

Level 表示比例尺的级别，最小为0；屏幕分辨率取值为96 dpi；世界范围距离为Xmax-Xmin≈40075016.69米

以第0级为例，世界地图刚好填充满一张图片，可计算：

地面分辨率=世界范围距离/（256*2Level）=40075016.69/（256*20）≈156543.0339米/像素

地图显示比例尺=1：地面分辨率×屏幕分辨率/（0.0254 米/英寸）=1：156543.0339×96/（0.0254）≈1：591658710.91

以此类推，各级分辨率及比例尺信息如下表所示：

级别行瓦片数*列瓦片数 （256*256）地面分辨率显示比例尺
01*1156543.03391：591658710.91
12*278271.51701：295829355.45
24*439135.75851：47914677.73
38*819567.87921：73957338.86
416*169783.93961：36978669.43
532*324891.96981：18489334.72
664*642445.98491：9244667.36
7128*1281222.99251：4622333.68
8256*256611.49621：2311166.84
9512*512305.74811：1155583.42
101024*1024152.87411：577791.71
112048*204876.43701：288895.85
124096*409638.21851：144447.93
138192*819219.10931：72223.96
1416384*163849.55461：36111.98
1532768*327684.77731：18055.99
1665536*655362.38871：9028.00
17131072*1310721.19431：4514.00
18262144*2621440.59721：2257.00
19524288*5242880.29861：1128.50

矢量瓦片应用流程

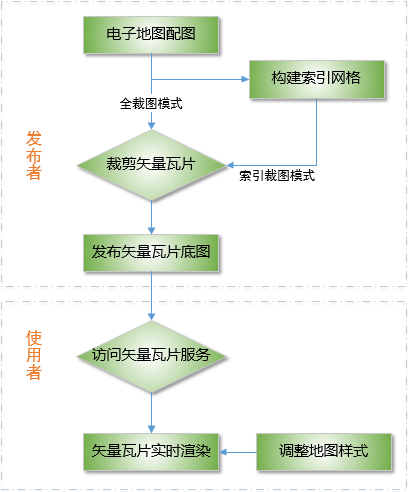

MapGIS中矢量瓦片工作流程如下：

  1. 矢量瓦片底图的提供者，按照各类地图的分级显示要求进行配图；
  2. 矢量瓦片底图的提供者，根据配好的地图，生成索引网格；
  3. 矢量瓦片底图的提供者，对地图进行切分，生成并存储矢量瓦片；
  4. 矢量瓦片底图的提供者，通过地图瓦片服务对外提供矢量瓦片底图；
  5. 矢量瓦片底图的使用者，通过访问地图瓦片服务获取所需矢量瓦片底图瓦片；
  6. 矢量瓦片底图的使用者，将获取到的矢量瓦片底图瓦片在客户端按级别进行实时渲染绘制显示；
  7. 矢量瓦片底图的使用者，可以在客户端，调整地图样式。

矢量瓦片裁剪

功能说明

矢量瓦片是包含多个比例尺级别的矢量切片数据。相对于栅格瓦片，矢量瓦片能够适应高分辨的显示设备需求，并可以在前端实时改变显示样式。

MapGIS矢量瓦片裁剪时，可直接保留地图文档的配图信息，包括数据图层的组织结构、可见显示比例尺范围、显示样式等信息。

用户可在MapGIS 桌面端先配置地图的显示效果，裁剪为矢量瓦片后，矢量瓦片中包含了地图配图效果。同时，裁剪为矢量瓦片后，用户可在Web端展示矢量瓦片时配置地图显示效果。建议用户先了解瓦片裁剪基础知识。

提示：

1. 矢量瓦片裁剪结果还是矢量数据，因此配图应尽量保证每一个显示比例尺下数据量不会太大。

2. MapGIS矢量瓦片可继承原始地图的大多数配图效果，但部分样式不支持，裁剪矢量瓦片时可显示日志信息。

操作说明

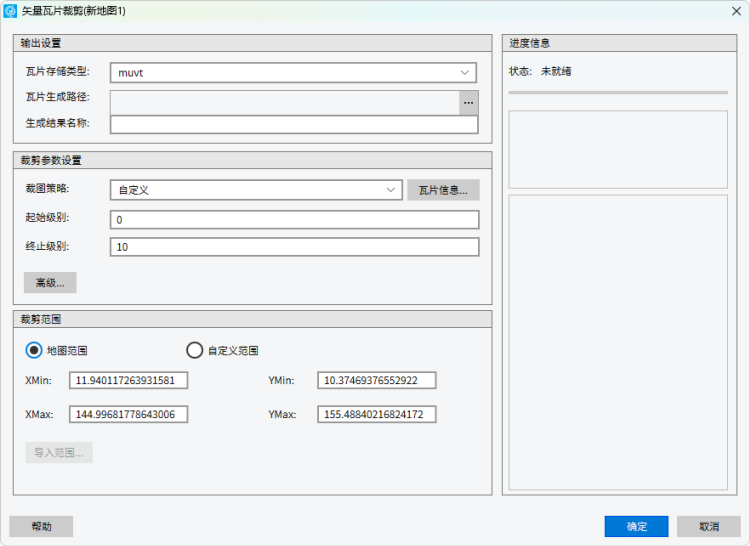

1. 打开已配图完成的矢量地图，启动"工具"菜单->"瓦片"面板->"矢量瓦片裁剪"功能，弹出如下图所示对话框。

  • 【瓦片存储类型】：目前可支持如下几种类型：

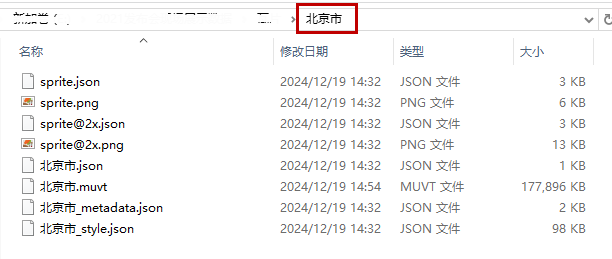

    • muvt：保存为本地的muvt格式矢量瓦片。设置结果路径及文件夹名称后，结果矢量瓦片以文件夹存储，包括如下内容：

      • *.json：记录矢量瓦片中心点坐标、裁剪级数信息；

      • *.muvt：矢量瓦片数据，通过*.muvt文件进行存储；

      • *_metedata.json：矢量瓦片元数据信息，包括裁剪范围、裁剪各级数比例尺等信息；

      • *_style.json：矢量瓦片样式文件。可通过修改此文件信息来调整矢量瓦片显示样式；

      • sprite.jon/sprite.png/sprite@2x.json/sprite@2x.png：记录地图中所有使用到的符号样式，包括点样式、特殊线样式及区填充。

    • MongoDB：保存到MongoDB数据库中；

    • Mbtiles：mbtiles标准格式的矢量瓦片，要求地图投影必须为web墨卡托投影。选择Mbtiles格式时，裁剪策略只能选择Web墨卡托模式；

    • PostgreSQL：将结果栅格瓦片存储在PostgreSQL数据库中。

提示：

MapGIS 本地瓦片格式*.muvt仅适用于单个客户机使用，不适用于通过共享目录给多个客户机同时使用。若用户希望多个客户机可以使用同一个矢量瓦片数据，建议使用MongoDB或PostgreSQL数据库存储。

2. 选择裁剪策略及级别。

  • 【自定义】:自定义裁图模式，对地图的空间参照系没有要求，用户可自定义各裁剪参数：

    • 原点坐标：设置裁剪地图文档时，第一个裁剪网格的原点。用户可以在“原点坐标”栏中，输入裁剪网格的左上角的XY值，来确定原点坐标。默认原点为（0，0）；

    • 图片高度/宽度：设置生成的矢量瓦片划分网格大小；

    • 大图裁剪：瓦片裁剪后生成的最大图片的尺寸。大图尺寸越大，裁剪速率越高，但对裁剪服务器的配置要求也越高。

    • 比例尺信息：设置裁剪级别与比例尺关系。

      • 添加：可以添加瓦片级数，同时系统会以上一级比例尺的2倍的比例计算出新比例尺。同时，用户在比例尺栏中点击比例尺，也可以手动输入新的比例尺；
      • 删除：可以删除选中的级数；
      • 默认：会弹出“级数个数设置”对话框，用户可以设置第一级比例尺及级数个数，系统会自动按照2倍关系计算比例尺。

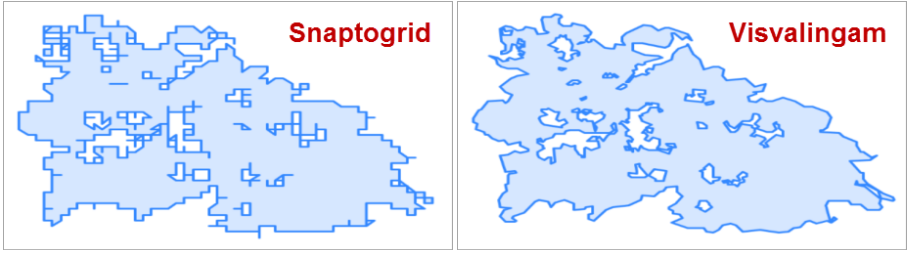

      • 简化策略：系统提供了Snaptogrid和Visvalingam两种化简算法，化简效果如下：

      提示：

      "Snaptogrid"对矢量图层的抽稀效果更明显，可有效降低数据量，适用于小比例尺级别；"Visvalingam"更趋近于原始数据效果，可有效保留数据原始形态，但若在小比例尺级别使用会导致矢量瓦片数据量过大，因此适用于大比例尺级别。

  • 【经纬度】：目前Web地图常用的一种裁图模式。要求地图的空间参照系必须为地理坐标系，否则无法使用此裁剪策略。

  • 【web墨卡托】：目前Web地图常用的一种裁图模式。要求地图的空间参照系必须为Web墨卡托投影坐标系，否则无法使用此裁剪策略。

  • 【高斯克吕格】：针对高斯克吕格投影坐标系的一种自定义裁剪模式，要求地图的空间参照系必须为高斯克吕格投影坐标系。

  • 【mbtiles】：mbtiles裁剪模式，要求地图的空间参照系必须为Web墨卡托投影坐标系，否则无法使用此裁剪策略。

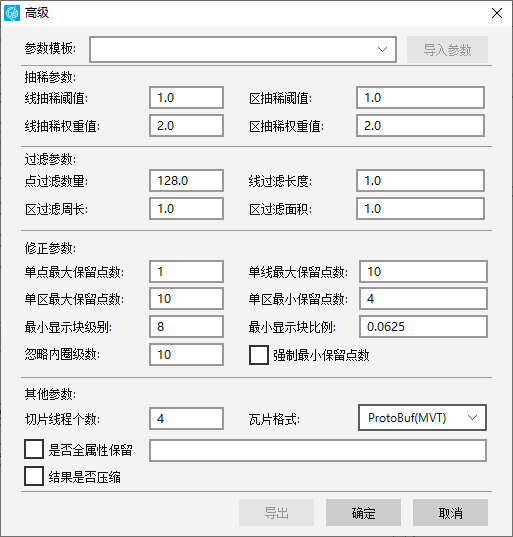

3. 设置高级选项。

  • 【参数模版】：针对不同数据范围、地图类型，系统提供了四种模板，用户可直接使用模板中自带的的裁剪参数信息；
  • 【切片线程个数】：采用多线程裁剪时，可设置切片线程个数；
  • 【瓦片格式】：设置单个矢量瓦片存储格式；
  • 【是否全属性保留】：勾选时，可保留所有属性字段及值信息。用户也可输入属性字段名称，保留指定属性字段及值信息。多个属性字段间通过";"进行分隔。若用户希望在前端进行查询等操作，建议保留属性字段；
  • 【结果是否压缩】：勾选时，可压缩结果矢量瓦片；
  • 【是否裁剪老版本矢量瓦片】：裁剪10.7.2.10及以前版本的经纬度或Web墨卡托策略的矢量瓦片。仅用户选择经纬度或Web墨卡托策略时，且地图已开启动态投影，动态投影坐标系为"地理坐标系（WGS84）"或"Web墨卡托投影"时，该参数才可见。老版本矢量瓦片在显示上存在若干问题，不建议用户使用。

4. 设置裁剪范围。

  • 【地图范围】：默认取地图的最大范围；
  • 【自填范围】：用户可导入数据，将数据的外包矩形范围作为裁剪范围。

5. 点击"确定"，开始执行矢量瓦片裁剪。

提示：

矢量瓦片裁剪时，会先解析图层样式信息，部分样式不支持可能会导致矢量瓦片显示效果与原始数据略有差异。用户可根据日志信息，手动调整配图样式，保证原始地图与矢量瓦片显示效果一致；

矢量瓦片样式限制

MapGIS Desktop配图灵活度非常高，但是前端显示矢量瓦片时，采用Mobox引擎，地图配图样式相对比较局限。导致部分MapGIS地图生成矢量瓦片时，不支持地图样式的转换。

1. 仅支持点/线/区简单要素类及注记类数据，其他数据类型暂不支持；

2. 对于非传统专题图配图，不支持特殊符号层，如整饰线符号、渐变填充符号、xy方向重复无规律的区填充符号层等；

3. 对于“嵌入式”符号化，线样式不支持标记线、渐变线、电力线、箭头线等非常规线样式；区填充不支持线性渐变填充、矩形渐变填充、圆形填充等非常规填充样式；

4. 不支持图层使用了特殊过滤条件，如like,is null,max,min等;

5. 不支持图层属性中开启自绘驱动;

6. 动态注记不支持矩阵注记；

矢量瓦片更新

更新样式

功能说明

当地图仅修改了配图样式时，可通过此功能更新已裁剪的矢量瓦片样式，从而调整矢量瓦片的效果。

提示：

部分情况下，更新样式时需同步更新矢量瓦片数据才起效，仅更新样式意义不大。

1. 如图层是通过“嵌入式”符号化方式显示时，修改某个图元的图形参数。由于原来生成矢量瓦片时会根据图形参数的信息自动创建分类信息，现在调整样式时并没有新增类别的矢量瓦片数据，依然显示为原始的效果；

2. 如图层原来显示比例尺为1:100000~1:10000，将其显示比例尺范围调整为1:100000~1:2000。由于原始生成矢量瓦片时，该图层的数据范围是1:100000~1:10000，即使调整了显示样式，在1:10000~1:2000间由于没有矢量瓦片数据，依然不可见；

操作说明

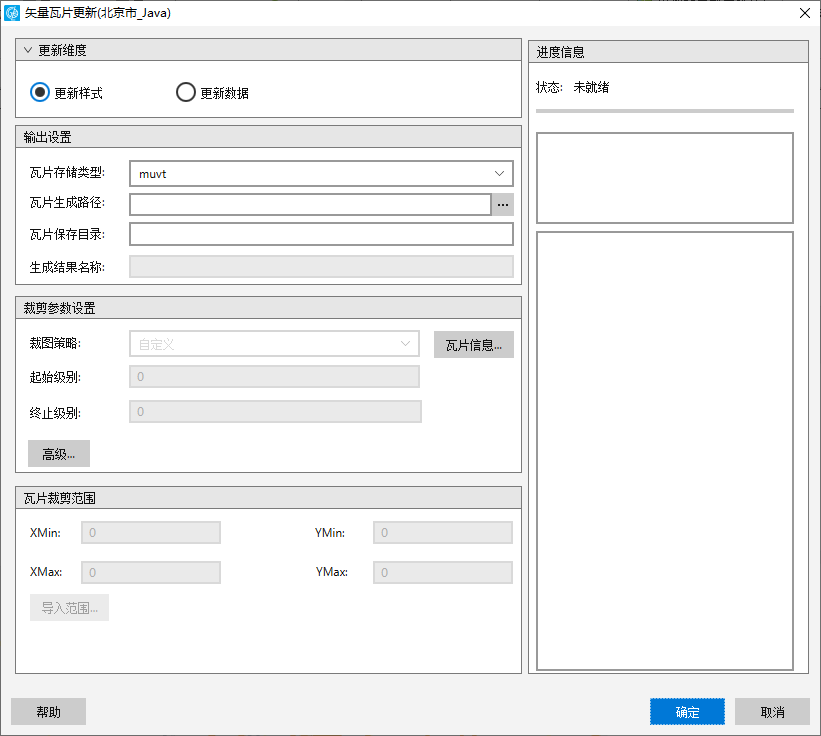

1. 打开已配图完成的矢量地图，启动"工具"面板->"矢量瓦片更新"功能，弹出如下对话框：

2. 切换到"更新样式"，选择一个已有的矢量瓦片数据，可支持muvt、mbtiles、MongoDB、PostgreSQL四种矢量瓦片格式；

3. 点击"确定"执行矢量瓦片更新操作。

更新数据

功能说明

当地图配图的数据发生局部变化时，可通过"更新数据"方式，对矢量瓦片局部区域数据进行更新。

提示：

矢量瓦片更新数据时，若该范围数据使用了新的配图样式，还需执行更新样式后才能正常显示矢量瓦片。

操作说明

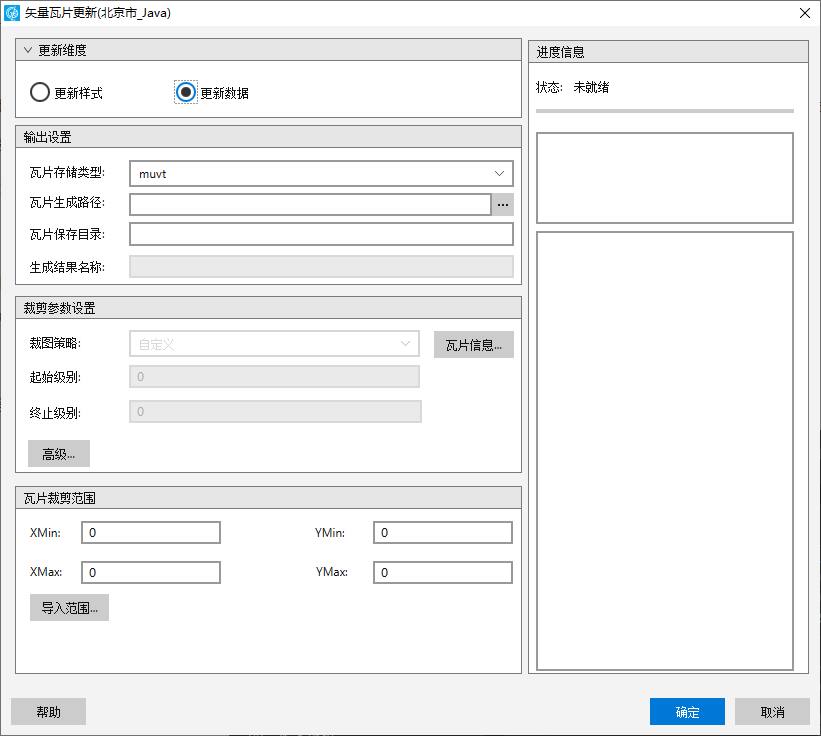

1. 打开已配图完成的矢量地图，启动"工具"面板->"矢量瓦片更新"功能，弹出如下对话框：

2. 切换到"更新数据"，选择一个已有的矢量瓦片数据，可支持muvt、mbtiles、MongoDB、PostgreSQL四种矢量瓦片格式；

3. 设置更新范围，点击"确定"执行矢量瓦片更新操作。

发布矢量瓦片

功能说明

MapGIS 裁剪生成矢量瓦片后，可在MapGIS IGServer中发布矢量瓦片服务，并浏览地图效果。

若矢量瓦片裁剪时包含了地图配图信息，在web端显示，可继承原地图显示效果。

操作说明

参考MapGIS IGServer发布矢量瓦片章节。

修改矢量瓦片样式

MapGIS在web端显示矢量瓦片效果时，采用MapboxGL地图显示渲染框架，将数据层划分为background（背景）、circle（点）、line（线）、fill（区）和symbol（标记符号）五种类型，用户可在界面层实时修改地图渲染效果。

background（背景）

参数名称
参数含义
前提条件
单位
默认值
CSS示例
填充色背景填充颜色---"background-color": "rgba(221, 92, 92, 1)"
背景模式背景填充符号的类型。---"background--pattern": "respt_首都"
透明度填充符号的透明效果，透明度取值为0 到1之间的任意整数，1表示不透明，0表示完全透明。--1"background-opacity": 1

circle（点）

参数名称
参数含义
前提条件
单位
默认值
CSS示例
子图颜色圆符号RGB颜色值--"circle-color": "rgba(245, 8, 46, 0.5)"
半径圆符号半径-像素5"circle-radius": 10
透明度点符号填充透明度，1为不透明，0为全透明--1"circle-opacity": 0.5
模糊化--0"circle-blur": 0
笔颜色圆形符号边界RGB颜色--"circle-stroke-color":"rgba(230, 13, 13, 1)"
笔宽圆形符号边界宽度-像素0"circle-stroke-width": 4
笔颜色透明度变宽透明度，1为不透明，0为全透明--1"circle-stroke-opacity": 0.7
节距模式--"circle-pitch-scale": "viewport"
平移模式--"circle-translate-anchor": "map"
平移X/Y方向平移量-像素0"circle-translate": [ 10, 0 ]

line（线）

参数名称
参数含义
前提条件
单位
默认值
CSS示例
线颜色线颜色"line-color": "rgba(211, 12, 43, 1)"
线宽线宽像素1"line-width": 1,
透明度线的透明度1
模糊化线边界模糊像素0"line-blur": 0
线头线头类型，可选择圆头、平头和方头Butt"line-cap": "butt"
拐角线的拐角类型，可选Bevel、Round和MiterMiter"line-join": "Miter"
斜接限制自动将拐角类型由miter改成bevel拐角选择为Miter2"line-miter-limit": 2
圆角限制自动将拐角类型由round改成miter拐角选择为Round1.05"line-round-limit": 1.05
虚线和间隔样式描述线图层轮廓的虚线和间隔样式，是虚线和间隙值的集合（奇数项为虚线长度；偶数项为间隙长度）线宽单位"line-dasharray": [ 6, 3, 3, 3 ]
线偏移相对原始线偏移量，根据设置的正负数向左右偏移像素0"line-offset": 0
线填充图案线的填充图案"line-pattern": "othnt_point"
平移相对原始线的偏移量像素0,0"line-translate": [ 0, 0 ]
平移模式选择平移模式为map或viewport线设置平移Map"fill-translate-anchor": "map"
间隔宽度双线的间隔宽度像素0"line-gap-width": 0

fill（区）

参数名称
参数含义
前提条件
单位
默认值
CSS示例
区填充图案填充符号的类型。--"fill-pattern": "respt_首都"
填充色填充矢量瓦片区图层的颜色。-RGB"fill-outline-color": "rgba(221, 92, 92, 1)"
轮廓颜色填充矢量瓦片区边界的颜色。-RGB"fill-color": "rgba(190,220,175,1.0)"
透明度填充符号的透明效果，透明度取值为0 到1之间的任意整数，1表示不透明，0表示完全透明。-1"fill-opacity": 1
抗锯齿消除区边缘出现凹凸锯齿，使之平滑显示-true"fill-antialias": true
平移模式选择平移模式为map或viewport-map"fill-translate-anchor": "viewport"
平移基于原始位置上,再按照屏幕坐标偏移-像素0,0"fill-translate": [ 0, 0 ]

symbol（标记）

参数名称
参数含义
前提条件
单位
默认值
CSS示例
位置注记模式，有点和线两种--point"symbol-placement": "line"
间距线上重复标记注记的间距线模式下才可用像素250"symbol-spacing": 100
是否描边瓦片边缘--false"symbol-avoid-edges": true
文本注记所在属性字段--"text-field": "{Name_chn}"
字体注记的字体已设置注记文本--"text-font": [ "微软雅黑", "微软雅黑" ]
字号注记大小已设置注记文本像素16"text-size": 30
文本颜色注记颜色已设置注记文本--"text-color": "rgba(255, 0, 0, 1)"
文本透明度注记透明度已设置注记文本-1"text-opacity": 1
最大宽度用于文本换行的最大宽度已设置注记文本Ems（浏览器字体大小）10"text-max-width": 3
文本行高换行时的行上下间距已设置注记文本Ems（浏览器字体大小）1.2"text-line-height": 2
字符间距字符间的行间距已设置注记文本Ems（浏览器字体大小）0"text-letter-spacing": 1
文本间距多个文本间距，若小于此间距，会自动进行避让不显示已设置注记文本像素2"text-padding": 4
文本光环颜色字体外轮廓颜色已设置注记文本--"text-halo-color": "rgba(0, 0, 0, 1)"
文本光环宽度字体外轮廓宽度已设置注记文本像素0"text-halo-width": 2
文本光环模糊化字体外轮廓模糊化的宽度已设置注记文本像素0"text-halo-blur": 0
文本允许重叠勾选时，即使多个文本间存在冲突，也会全部显示已设置注记文本-false"text-allow-overlap": false
忽略位置勾选时，即使子图符号间存在冲突，也会全部显示已设置注记文本-false"text-ignore-placement": false
文本节距排列自动匹配“旋转对齐”的值已设置注记文本-auto"text-pitch-alignment": "auto"
旋转对齐已设置注记文本-auto"text-rotation-alignment": "auto"
文本对齐换行对齐方式已设置注记文本-center"text-justify": "left"
文本排列注记围绕定位点的方位已设置注记文本-center"text-anchor": "left"
最大角度字符间最大变化角度采用线模式注记度45"text-max-angle": 45
旋转角度注记旋转角度已设置注记文本度0"text-rotate": 0
是否保持垂直“位置”为“line” “旋转对齐”为“map”-true"text-keep-upright": false
大小写转换None：不执行； Uppercase：所有字母用大写； Lowercase：所有字母用小写；--none"text-transform": "none"
文本偏移注记在X/Y方向偏移值-ems0,0"text-offset": [ 4, 5 ]
文本可选值为true，当注记与其他子图符号存在冲突时，只显示子图符号，不显示注记文本--false"text-optional": true
文本平移排列-map"text-translate-anchor": "viewport"
文本平移-像素0,0"text-translate": [ 3, 4 ]
图符大小注记填充图案的大小已设置“注记填充图案”图标大小倍数1"icon-size": 3
图符颜色注记填充图案的颜色已设置“注记填充图案”-"icon-color": "rgba(252, 0, 40, 1)"
图符透明度注记填充图案的透明度已设置“注记填充图案”-1"icon-opacity": 0.5
注记填充图案注记填充图案的样式---"icon-image": "respt_首都"
图符文本自适应--none"icon-text-fit": "none"
图符文本自适应间距添加到'图标文本拟合'尺寸的附加区域的大小，按顺时针顺序：顶部，右侧，底部，左侧-像素0,0,0,0"icon-text-fit-padding": [ 1, 2, 3, 4 ]
图符间距-像素2"icon-padding": 1
图符光环颜色子图---"icon-halo-color": "rgba(245, 166, 35, 1)"
图符光环宽度-像素0"icon-halo-width": 1
图符光环模糊化-像素0"icon-halo-blur": 2
是否重叠--false"icon-allow-overlap": true
忽略位置--false"icon-ignore-placement": true
图符可选--false"icon-optional": false
旋转排列--auto"icon-rotation-alignment": "map"
图符旋转-度0"icon-rotate": 0
是否保持垂直--false"icon-keep-upright": true
图符偏移-0,0"icon-offset": [ 1, 1 ]
图符平移--0，0"icon-translate": [ 2, 2 ]
图符平移排列---"icon-translate-anchor": "viewport"
