MapGIS TwinWorld Platform

MapGIS Server for Unreal

启动MapGIS Server for Unreal后，点击管理站点后的"打开站点"，进入MapGIS Server for Unreal登录页面。

提示：默认用户名/密码为：admin/admin123。

总览

功能说明

提供资源统计、实例统计、用户统计管理功能。

资源管理

功能说明

提供场景资源、地图数据资源、模型资源管理功能。

场景资源

功能说明

提供虚拟仿真场景服务发布、控制、管理等功能，场景服务可直接对接3DClient产品进行数字孪生类应用二次开发。

操作说明

1. 进入"资源管理-场景资源"，点击"添加场景"，选择MapGIS Earth for Unreal场景构建工具导出的场景*.json文件；

2. 点击"查看"可以显示已添加场景的资源信息，可以通过3DClient平台利用mapgisAPI接口，使用场景的资源ID来展示场景；

地图资源

功能说明

可以将各类二三维数据资源服务注册到主服务之内，供构建工具使用。

操作说明

（一）二维数据

1. 进入"资源管理-地图资源"，点击"添加地图"，选择"二维地图"，可添加MapGIS地图服务、MapGIS栅格瓦片服务、WMS服务、WMTS服务、天地图； 2. 输入服务地址、最大最小显示级数、名称等参数；

服务地址格式示例：
- MapGIS地图服务：http://{ip}:{port}/igs/rest/services/{服务名}/MapServer
- MapGIS栅格瓦片服务：http://{ip}:{port}/igs/rest/services/{服务名}/TileServer
- WMS服务：http://{ip}:{port}/igs/rest/services/{服务名}/WMSServer
- WMTS服务：http://{ip}:{port}/igs/rest/services/{服务名}/WMTSServer
- 天地图二级域名：http://t0.tianditu.gov.cn 3. 点击"确认"，即可添加数据。

（二）三维数据

1. 进入"资源管理-地图资源"，点击"添加地图"，选择"三维地图"，可添加： - 服务数据：MapGIS 地形缓存服务、MapGIS 场景服务、MapGIS M3D服务、MapGIS 3DTlies服务 - 本地文件：M3D文件、地形缓存文件、3DTiles文件、PAK文件

2. 服务数据可添加MapGIS IGServer服务，除MapGIS场景服务外还可添加文件服务：

MapGIS IGServer服务地址格式示例：
- 地形缓存服务：http://{ip}:{port}/igs/rest/services/{服务名}/TerrainServer/layer.json
- MapGIS场景服务：http://{ip}:{port}/igs/rest/services/{服务名}/SceneServer
- M3D服务：http://{ip}:{port}/igs/rest/services/{服务名}/M3dServer
- 3DTlies服务：http://{ip}:{port}/igs/rest/services/{服务名}/3DTilesServer/tileset.json
文件服务地址示例：
- 地形缓存服务：http://{ip}:{port}/3DData/terrain/mapgis/dem/layer.json
- M3D服务：http://{ip}:{port}/3DData/Model/M3D2.0/zondy/zondy.mcj
- 3DTlies服务：http://{ip}:{port}/Data/File/3DTILESET/dayanta/tileset.json 3. 本地文件选择系统配置中添加的文件夹中的数据； 4. 点击"确认"，即可添加数据。

模型资源

功能说明

可以将服务器的模型文件注册到主服务，方便后续的构建工具使用或者开发使用。

操作说明

1. 进入"资源管理-模型资源"，点击"添加模型"，选择glTF或者Datasmith数据类型； 2. 选择系统配置中添加的文件夹中的模型文件，并输入名称、标签等参数； 3. 点击"确认"，即可添加模型数据。

云渲染服务

功能说明

提供云渲染像素流服务及渲染节点的集成管理，包括云渲染服务启动、编辑等监控功能，可实现渲染能力的实时负载均衡。

所有实例

功能说明

查看并管理注册进来的Node Manager实例。

操作说明

1. 每个Server Manager默认配置了一个Node Manager节点服务，首次安装后会自动运行一个实例，并分配一个默认组供场景构建和3DClient开发使用； 2. 需要其他机器配置到主服务器时，启动Node Manager节点服务，点击"配置"注册到Server Manager。

3. 可以对实例进行启动和停止等管理操作。

已分配实例

功能说明

可将不同的实例组合在一起，灵活满足业务需求。分组意味着，通过mapgisAPI初始化地球时传入分组的token参数，可以一套代码支持多个客户端使用，例如A分组下，有7个实例，B分组下，有2个实例，那么使用A分组token开发的项目，可以同时满足7个客户端使用；而B分组的满足2个客户端同时使用。

操作说明

1. 点击"新建分配组"，可以选择系统随机分配实例或者指定实例；

2. 可对已分配的实例进行启停、编辑、删除等操作，每个分配组有一个token可供mapgisAPI使用；

3. 实例默认独占模式，即一个客户端会完全独享一个实例；操作列中可以将其调整成为“汇报模式”，汇报模式需要额外传递一个instanceID参数，即实例的ID，这样可以保证这个实例能被很多人同时访问，并且可以看到同样的内容。

用户管理

功能说明

提供用户管理功能，支持用户角色管理和服务权限分配，实现不用角色用户的权限管理。

操作说明

1. 用户管理展示了用户列表，只有admin管理员用户可使用用户管理功能；

2. 点击“添加用户”可新增用户；

3. 点击“编辑”操作可以修改用户密码和备注信息等；

系统配置

功能说明

提供数据源配置、基础配置、授权信息展示、网络测试和服务器信息展示功能。

操作说明

1. 数据源配置：点击添加文件夹，选择本地文件夹可配置进来，供资源管理中添加三维数据文件和模型文件使用；

2. 基础配置

【IP地址】：展示服务器端IP地址。
【云渲染服务端口】：可修改服务端口，重启后生效。
【闲置回收时间】：为合理利用资源，可设置闲置回收时间。即当客户端关闭多长时间未进行重新连接时，系统将自动回收实例像素流资源。
【开启HTTPS】：默认为未开启HTTPS状态。点亮'开启'键，上传证书文件、秘钥文件、输入密码后，点击'保存'，并重启系统后，设置生效。

提示：

1. 支持点击'重启'按钮，一键重启系统。 2. 设置生效后，面板上'管理站点'、'示例站点'地址变为Https开头，Http无法登录。 3. MapGIS Earth for Unreal登录时，需要选择Https,方可正常登录。

3. 授权信息：展示产品授权信息；

4. 网络测试：检测本机的网络性能参数；

5. 服务器信息：展示服务器信息。

MapGIS Earth for Unreal

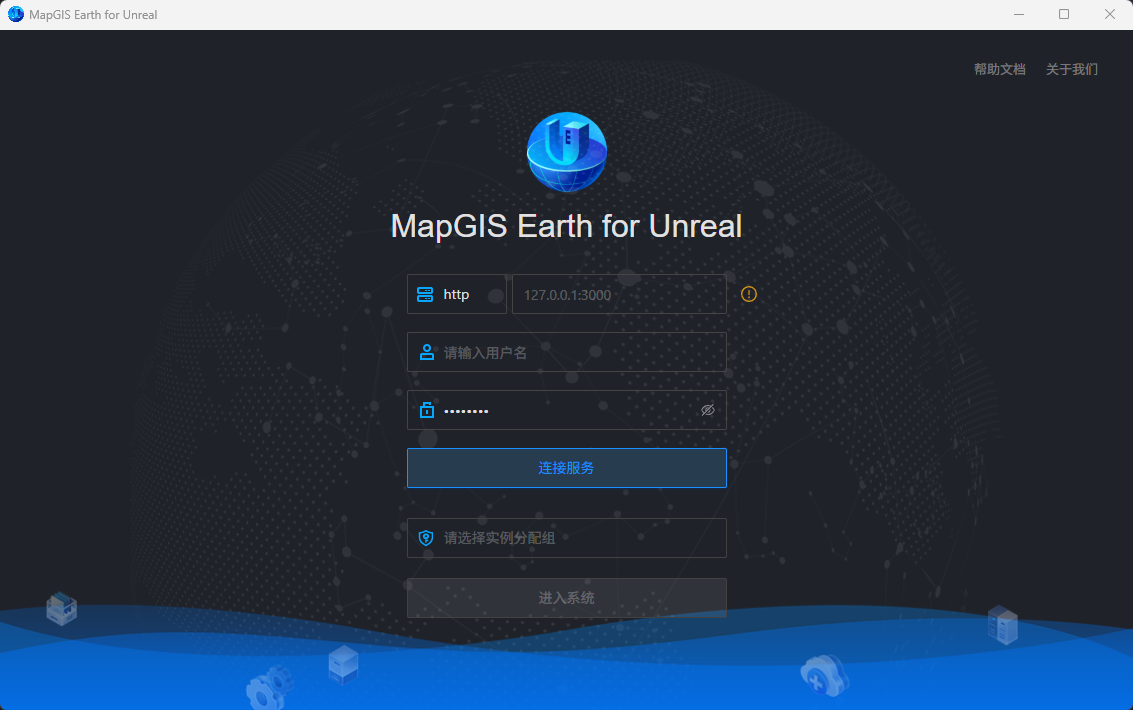

启动MapGIS Earth for Unreal，输入Server Manager的IP和端口，并输入用户名和密码（默认为admin/admin123），点击连接服务，选择一个已分配的实例，即可进入场景构建工具。

场景管理

功能说明

场景管理功能页可以进入创景场景页面，也可以对保存的场景进行管理。创建场景可添加M3D、3DTiles等外部数据并内置了高质量的数据模型库，包括树木、石头、飞机、路灯、平面注记、三维注记等。可将这些数据直接拖拽地球上，快速搭建数字孪生场景。其中，场景管理有以下功能：

点击编辑场景可以对场景进行编辑修改；
点击修改信息可以修改场景名称；
点击创建副本可以复制场景；
点击VR预览，在MapGIS Server for Unreal开启HTTPS模式时，可支持VR预览；
点击发布场景可将场景发布为场景服务资源，供3DClient开发使用；
点击导出场景可将场景导出为*.json文件；
点击删除场景可将场景删除。

操作说明

工具栏

功能说明

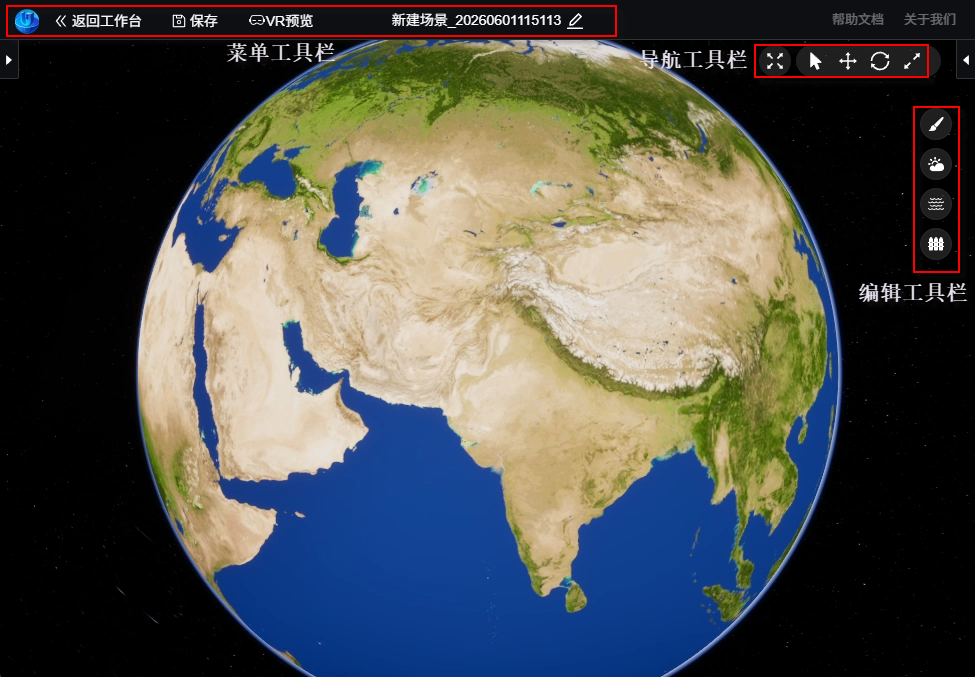

提供完善的场景构建工具，系统配备三种类型工具栏，分别是位于左上角的'菜单工具栏'、右上角的'导航工具栏'、以及'编辑工具栏'。工具栏具备场景编辑、保存、等各类操作及编辑功能。

操作说明

（一）菜单工具栏

1. 点击'返回工作台'按钮，弹出出下图所示提示框，可以选择保存并返回或直接返回至工作台；

2. 点击'保存'按钮，可将当前场景设置保存至场景管理中。若保存成功，则于项部中间弹出'保存成功'提示框。

3. 点击'VR预览'，可进入VR模式，但需注意VR模式只能在https下浏览。

4. 点击，可对场景名称进行修改。名字不能超过20个汉字且不能和其他场景重名。单击'√'，保存重命名。

（二）导航工具栏

1.点击'全屏'按钮，可以将场景全屏展示，全屏展示时左下角有键鼠操作闪缩示意动图，闪缩几次之后会消失，告知用户可以利用键盘操作地球；单击右上角，可退出全屏模式。

2. 点击'拾取'按钮，可以进行拾取操作，拾取之后，大纲会相应标识出来选中的是图层/元素，如果列表很长，列表会自动滚动到可视范围；取消拾取之后，点击地球将会失去拾取功能。

3. 点击'平移、缩放、旋转'按钮，点击M3D、GLTF、模型、注记等数据，会在大纲标识选中的数据，同时在地图上对应数据的位置添加模型编辑的操作工具，通过模型编辑工具，对选中的覆盖物进行对应操作，操作完成之后，对应属性面板“变换”这一栏，会回显对应的数值；当添加新的数据或者点击大纲的某一行时，会移除模型工具。

提示：

UE数据，栅格影像，平面注记，三维注记，地形缓存不支持平移缩放旋转。

（三）编辑工具栏

1. 画刷工具：可根据画刷工具大小批量绘制点符号，包括树木等内置模型

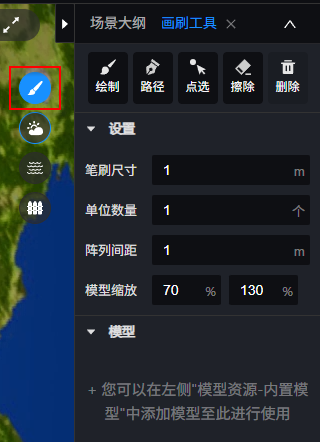

单击'画刷工具'按钮，弹出画刷工具对话框

提示：

需先将内置模型添加至模型池中，方可激活使用画刷工具的'绘制、路径、擦除、删除'功能。

在左侧'模型资源'->'内置模型'选择模型，添加至画刷工具的模型池

【绘制】：可预选单/多个画刷模型，设置笔刷绘制参数后，点击'绘制'按钮，鼠标移入场景中呈半球状，即可开始绘制。点击鼠标左键并拖动，可以将勾选的画刷模型按照设置的内容进行批量绘制。按ESC键退出绘制。
【路径】：可以在地图上绘制线，模型将按照线进行批量绘制；按ESC键退出绘制。
【点选】：点选画刷画出来的模型，弹出点选设置对话框，支持对模型进行位置、旋转、缩放调整及删除。
【擦除】：点击'擦除'按钮，鼠标变回半球状，按住鼠标不放，可以将勾选的画刷模型进行删除；按ESC键退出绘制。

2. 环境设置：提供光照、雾效、下雨、下雪、多云等真实环境特效

点击'拾取坐标'按钮，在场景中左键点击，可实时显示拾取点的经度、纬度、高度信息。

可以设置时间，新建场景默认是当前时间，当前日期。设置不同的时间地球会显示不同的亮度，模拟现实世界。

可以设置天气，新建场景默认是晴天。

设置天气为云，场景中显示云，可以调节云的多少，效果如下：

设置天气为雨，场景中显示下雨，可以调节雨的大小，效果如下：

设置天气为雪，场景中显示下雪，可以调节雪的大小，效果如下：

雾效果可与任意天气叠加显示，效果如下：

雨天气和雪天气可以开启并调节声音。

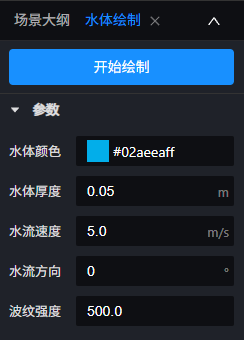

3. 水体绘制：可进行物理水体绘制，并可对相关参数进行设置。

点击'开始绘制'按钮，鼠标移入场景即可开始绘制。点击鼠标左键进行绘制，双击退出绘制，视窗中出现绘制水体效果。

4. 围栏绘制：可进行围栏绘制，并可对相关参数进行设置。

点击'开始绘制'按钮，鼠标移入场景即可开始绘制。点击鼠标左键进行绘制，双击退出绘制，视窗中出现绘制围栏效果。
系统提供7种围栏样式，可供选择。

添加资源

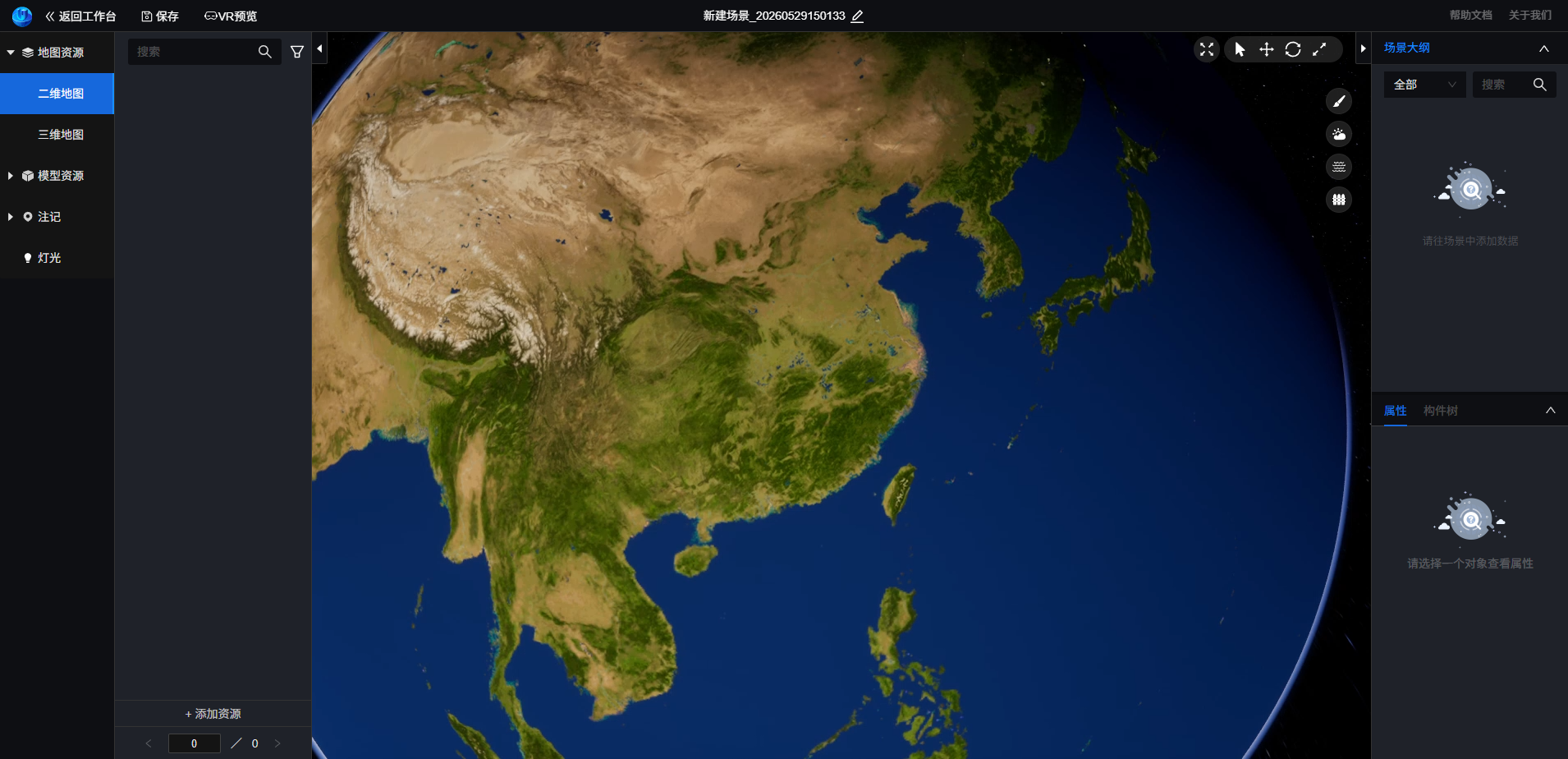

1. 进入"场景构建"，点击"创建场景"，数据列表中的数据在Server Manager中的地图资源模块进行添加，也可点击数据列表下方"添加资源"按钮进行添加，服务地址示例参考Server Manager资源管理章节；

（一）地图资源

1. 可将数据列表中已添加的数据拖至场景中，场景视图定位至数据位置，场景大纲中出现添加至场景中的数据。

（二）模型资源

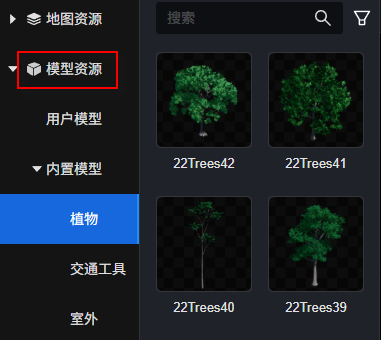

1. 进入创建场景界面，点击左侧模型展开模型数据；

2. 模型资源包含用户模型、内置模型两种；

【用户模型】：模型列表中的模型资源在Server Manager中的模型资源模块进行添加，也可点击数据列表下方"+添加资源"按钮进行添加，模型资源添加参考Server Manager资源管理章节；
【内置模型】：由系统内置，包含植物、交通工具、室外三大类。

3. 将卡片拖入地球容器之中，放置之后即激活打点模式，可以连续在地球之中点击添加多个；

4. 按键盘Esc退出打点模式。

（三）注记

1. 进入创建场景界面，点击左侧注记展开注记数据；

2. 将卡片拖入地球容器之中，放置之后即激活打点模式，可以连续在地球之中点击添加多个；

3. 按键盘Esc退出打点模式。

（四）灯光

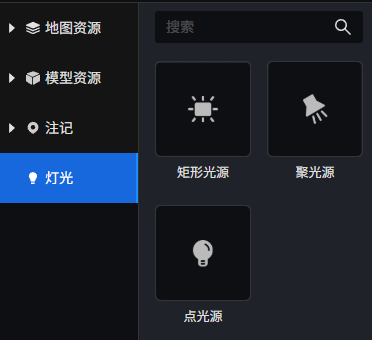

1. 进入创建场景界面，点击左侧灯光展开灯光数据；

2. 系统内置三种灯光效果：矩形光源、聚光源、点光源；

3. 将卡片拖入地球容器之中，放置之后即激活打点模式，可以连续在地球之中点击添加多个；

4. 按键盘Esc退出打点模式。

场景大纲

功能说明

提供场景大纲管理工具，支持数据检索、定位、数据可视化控制，通过场景大纲进行数据操控交互。

操作说明

1. 拖至场景中的数据会在场景大纲中展示出来；

2. 大纲列表可以按照分类与关键字进行检索筛选；

3. 双击大纲的某一行，地球场景会飞行定位至该数据；

4. 点击大纲列表的眼睛可以隐藏显示图层；

5. 点击大纲列表的垃圾桶标志可以删除图层；

6. 点击大纲某一行，属性面板会对应切换。

属性

功能说明

可以通过属性面板进行属性修改。

操作说明

（一）地图资源

1. 点击大纲列表三维地图资源中的M3D或者3DTiles数据属性面板显示内容：

2. 可以修改场景大纲中的数据名称；

3. 修改变换位置、角度、缩放参数，可以改变数据在地球上的位置和形态；

4. 修改高级设置可以对数据进行更多设置：

【最大容差率】：动态修改缓存数据的清晰度，根据容差率调整当前视角下加载数据的细节级别。如果缓存数据不清晰，应减小该数值。
【最大内存】：用于控制放在内存中的数据上限，优化动态加载数据时的效率。所给的内存越大，放在内存中的数据就越多，数据加载效率越高。
【预加载父节点】：开启该选项后，在平移时可以提供更多新曝光区域的细节，但需要加载更多的数据。
【预加载邻接节点】：开启该选项后，会加载与已渲染的数据具有相同父级的数据，包括已被裁剪的数据，提供更流畅的平移体验。
【禁止出现洞】：开启该选项后，数据渲染不会出现空白区域，会用低精度的数据临时代替空白区域。
【请求允许的最大瓦片数量】：一次性向服务端请求的数据数量，确定向请求队列中提交任务的数量，数值越大，请求越多，使用带宽越大。
【子节点数量限制】：将其设置为0时，会依次加载每个子节点数据，可以呈现更完整的细节，但会增加总体加载时间；将其设置为较高值(如1000)时，会减少总体加载时间，直到达到所需的细节级别，完全加载后会立即出图。
【视椎体裁剪】：开启该选项后，会剔除视椎体之外的数据，减少数据的请求数量。
【距离裁剪】：开启该选项后，会根据相机离地面的高度，剔除距离较远或接近地平线的数据。
【容差率裁剪】：开启该选项后，会根据最大容差率强制剔除位于视椎体之外或靠近地面的数据。

5. 点击大纲列表其他数据属性面板显示内容：
