矿山建模
参数配置
操作说明
1. 启动"矿山建模"面板->"参数配置"功能，弹出如下所示对话框：

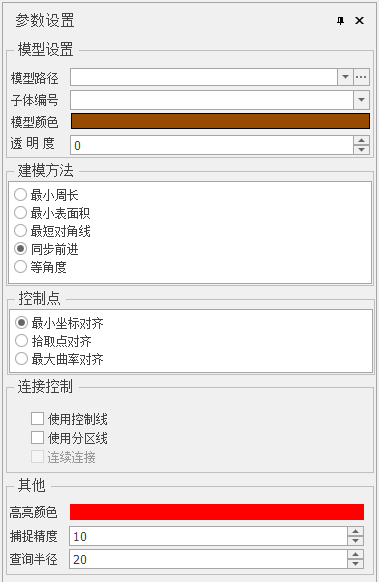

2. 可进行如下参数设置：
【模型路径】：设置建模结果面保存路径及名称，构建后可自动添加到场景视图；
【子体编号】：交互构建模型面时，结果面会包含"子图层"字段。此处可设置该字段的值，用于区分不同类别的面；
【模型颜色/透明度】：设置结果模型的默认颜色及透明度值；
【建模方法】：提供了 最小周长、最小表面积、最短等角线、同步前进、等角度 5种建模方法。
【控制点】：提供了 最小坐标对齐、拾取点对齐、最大曲率对齐 三种方法。
【连接控制】：可设置如下参数：
- 使用控制线：勾选时，若存在控制线，建模时控制线可参与操作；反之，不勾选时，即使存在控制线，也不参与建模。
- 使用分区线：勾选时，若存在分区线，建模时分区线可参与操作；反之，不勾选时，即使存在分区线，也不参与建模。
- 连续连接：勾选时，在利用线间构面或只能选择进行多次交互构建面时，前一次构面的轮廓线可作为此次构面的起始轮廓线，从而保证结果面的连续性。
【其他】：可设置如下参数：
- 高亮颜色：选择数据时，设置高亮图元的颜色。
- 捕捉精度：设置捕捉精度，单位为像素。
- 查询半径：设置查询半径，单位为地图单位。
线间构面
操作说明
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"线间构面"功能；
2. 若未配置参数信息，需先配置参数信息，添加结果面；
3. 在场景视图中交互选择两个或多个封闭轮廓线，点击鼠标右键，可在两个轮廓线间构建面。
智能选择
操作说明
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"智能选择"功能;
2. 若未配置参数信息，需先配置参数信息，添加结果面；

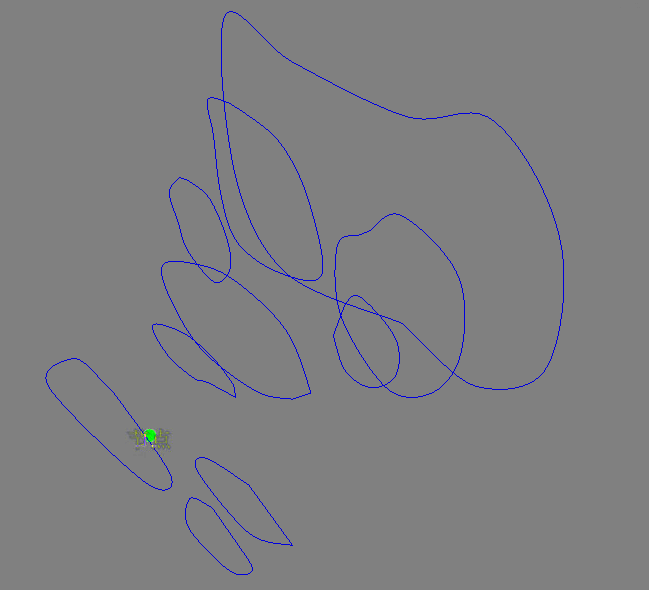

3. 依次在两条封闭轮廓线上交互设置起始/终止点，生成路径线，该路径线经过的所有封闭线会处于选中状态；
4. 选择未选中的封闭轮廓线，可修改路径，将该封闭轮廓线增加到选择集中；选择已选中的封闭轮廓线，可取消该轮廓线的选中状态；
5. 点击鼠标右键，即可自动根据所有选中的轮廓线生成模型面。
多对多建模
操作说明

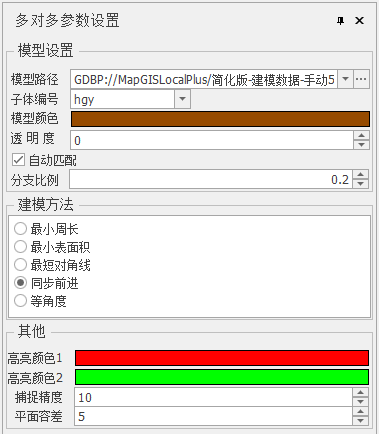

1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"多对多建模"功能：
2. 设置结果模型的保存路径及名称，结果面可自动添加到场景视图；
3. 可进行如下参数设置：
- 【子体编号】：交互构建模型面时，结果面会包含"子图层"字段。此处可设置该字段的值，用于区分不同类别的面；
- 【模型颜色/透明度】：设置结果模型的默认颜色及透明度值；

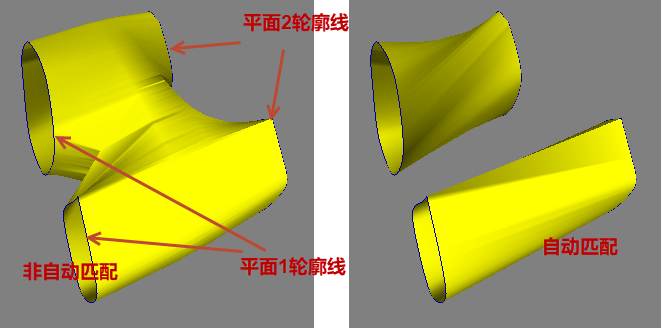

- 【自动匹配】：勾选自动匹配时，可自动计算平面1和平面2的封闭线空间关系，生成两个独立面；

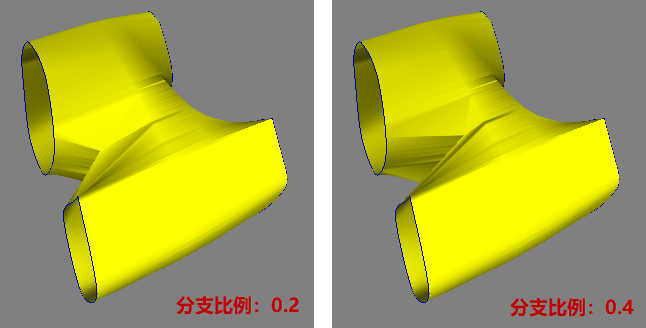

- 【分支比例】：多对多建模时，同一平面中多个轮廓线构建面会合并，此处设置合并处在剖面方向线上的距离比；
- 【建模方法】：提供了 最小周长、最小表面积、最短等角线、同步前进、等角度 5种建模方法；
- 【其他】：可设置如下参数：
- 高亮颜色1/高亮颜色2：选择数据时，设置高亮图元的颜色。
- 捕捉精度：设置捕捉精度，单位为像素。
- 平面容差：平面容差阈值。当轮廓线平面差值在该阈值范围内时，则认定为同一个平面的轮廓线。单位为地图单位。

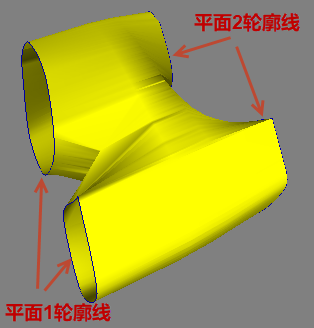

4. 在场景视图中交互选择平面1及平面2的轮廓线，点击鼠标右键，即可自动生成模型面。
线内构面
操作说明
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"线内构面"功能；
2. 若未配置参数信息，需先配置参数信息，添加结果面；
3. 在场景视图中交互选择一个封闭轮廓线，点击鼠标右键，可在该轮廓线间构建面。
尖灭到线
功能说明
尖灭到线指的是矿体沿着某一条线性结构逐渐变薄并最终消失的现象。本功能可基于剖面封闭线构建模型时，尖灭到线上。
操作说明
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"尖灭到线"功能；
2. 若未配置参数信息，需先配置参数信息，添加结果面；
3. 交互选择一个封闭轮廓线和一条线，点击鼠标右键，可在该轮廓线与指定线间构建面模型。
尖灭到点
功能说明
尖灭到点是指矿体或地质单元从某个区域开始逐渐变薄，并最终在一个具体的点位置处完全消失的情况。本功能可基于剖面封闭线构建模型时，尖灭到点上。
操作说明
1. 在场景视图中添加剖面线图层和矢量点图层，启动"矿山建模"面板->"尖灭到点"功能；
2. 若未配置参数信息，需先配置参数信息，添加结果面；
3. 交互选择一个封闭轮廓线和一个点，点击鼠标右键，可在该轮廓线与指定点间构建模型。
剖面外推
剖面外推功能可基于封闭轮廓线，向侧面扩展一定距离生成面；
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"剖面外推"功能：
2. 设置结果模型的保存路径及名称，结果面可自动添加到场景视图；

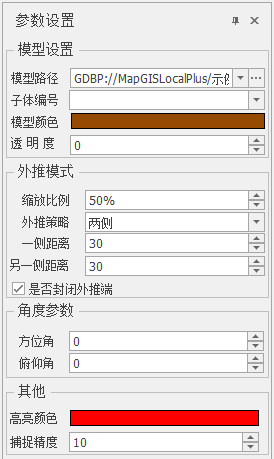

3. 还可进行如下参数设置：
【子体编号】：交互构建模型面时，结果面会包含"子图层"字段。此处可设置该字段的值，用于区分不同类别的面；
【模型颜色/透明度】：设置结果模型的默认颜色及透明度值；
【外推模式】：

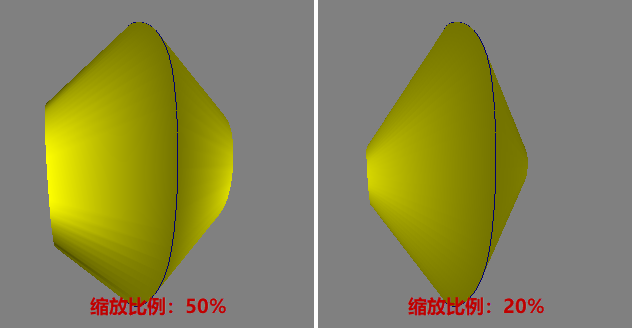

- 缩放比例：外推后，结果外推端的缩放比例；
- 外推策略：外推策略，包括两侧、一侧和另一侧三种方式；
- 距离：结果面外推距离；
- 是否封闭外推端：勾选时，封闭外推端。
【角度参数】：设置外推方位角及俯仰角，默认是垂直于封闭线；
【其他】：可设置如下参数：
- 高亮颜色：选择数据时，设置高亮图元的颜色。
- 捕捉精度：设置捕捉精度，单位为像素。
4. 在场景视图中交互选择封闭轮廓线，点击鼠标右键，即可自动生成外推模型面。
分区线
分区线是指在矿山地质模型中，根据矿体的空间分布特征、品位变化、围岩性质、构造条件等因素，在三维空间上对矿体进行形态或属性上的分界线。
如下轮廓线进行建模时，若分区线不参与建模，直接建模后效果如下：
添加分区线后，先选择左侧轮廓线建模后效果如下：
再选择右侧轮廓线建模如下：
创建分区线
操作说明
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"创建分区线"功能；
2. 在轮廓线上交互点击输入两个点，作为分区线的首尾点；
3. 在空白位置输入点，确定分区线的弧度。点击鼠标左键，即可保存分区线。
提取分区线
功能说明
通过此功能，可选择已有的线作为分区线。
操作说明
1. 在场景视图中添加线图层，启动"矿山建模"面板->"提取分区线"功能；
2. 在视图中交互选择线，即可将该线段设置为分区线。
控制线
对于复杂的矿体，通过创建连接三角网构建模型。控制线可影响构建三角网时点与点之间的连接关系。
创建控制线
操作说明
1. 在场景视图中添加剖面线图层，启动"矿山建模"面板->"创建控制线"功能；
2. 在轮廓线上交互点击输入两个或多个点，作为控制线的节点；
3. 点击鼠标右键，即结束输入并可保存控制线。
拾取控制线
操作说明
1. 在场景视图中添加线图层，启动"矿山建模"面板->"拾取控制线"功能；
2. 在视图中交互选择线，即可将该线段设置为控制线。
隐式建模
功能说明
在矿山建模中，隐式建模（Implicit Modeling） 是一种基于数学函数（通常是标量场或距离场）来表达地质体几何形态的先进建模方法。
隐式建模可基于如下两种数据来源：
- 样本数据是指通过野外采样、钻探化验等手段获取的原始测量值，通常是点状、带坐标的定量或定性观测结果。
- 解释数据是地质专家基于样本数据、区域地质知识、剖面观察等，对地下地质体进行的人工圈定或分类结果，通常是封闭的线状结果，代表了对地质现象的主观但专业的理解。
操作说明
1. 在场景视图中添加线图层，启动"矿山建模"面板->"隐式建模"功能；

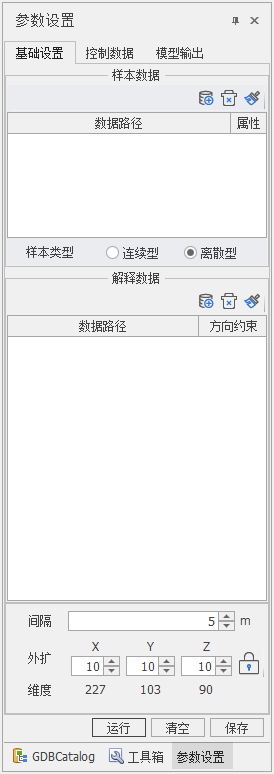

2. 输入建模基本参数：
- 【样本数据】：可基于样本点构建模型，此处需选择属性字段。
- 【解释数据】：可基于封闭轮廓线构建模型。若要基于封闭轮廓线构建模型，必须勾选"方向约束"。不勾选"方向约束"时，该线作为建模控制线。
- 【间隔/维度】：设置建模间隔，单位为地图单位。维度是根据结果模型范围与间隔计算而得的XYZ方向的网格数量。间隔越小，结果模型越精细，维度值越大，建模耗时也越长。
- 【外扩】：建模时外扩距离，单位为地图单位。开启"锁定
"时，X/Y/Z方向的外扩距离相等；若用户希望X/Y/Z方向设置不同外扩距离，需关闭"锁定
"。
3. 设置控制数据。
【趋势控制】：通过一个虚拟的椭球体，定义隐式建模中空间各向异性（anisotropy）的方向和尺度。主轴方向控制建模趋势，应与输入样本数据或解释数据方向一致。
- 椭球体：设置椭球体主轴/中轴/短轴距离，
- 方位角：水平面上，主轴从正北方向顺时针旋转的角度。
- 倾伏角：主轴与其在水平面上投影之间的夹角。
- 倾角：中轴倾斜方向与水平面之间的夹角。
【填充点云】：在远离真实数据的区域，若无任何约束，隐式函数可能产生振荡、翻转或不合理形态，填充点云提供“背景场”约束，强制模型在远处趋于平缓或符合先验趋势。半径的设置，将样本中心球构成的空间并集作为模型外区域。
4. 设置模型输出信息。
- 【模型路径】：设置建模结果面保存路径及名称，构建后可自动添加到场景视图；
- 【子体编号】：交互构建模型面时，结果面会包含"子图层"字段。此处可设置该字段的值，用于区分不同类别的面；
- 【模型颜色/透明度】：设置结果模型的默认颜色及透明度值；
5. 点击"运行"，可构建模型；点击"清空"，可清空建模结果；点击"保存"，可将建模结果保存到输出模型中。
