网格建模

添加SGrid图层

操作说明

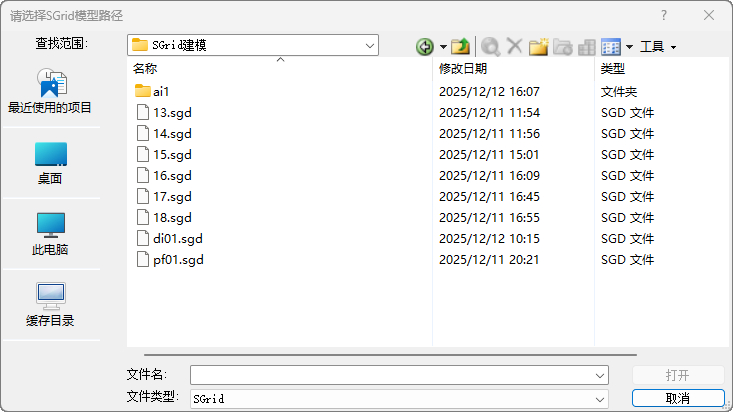

1. 启动"网格建模"面板->"添加SGrid图层"功能，弹出如下所示对话框，可选择本地的SGrid图层：

2. 添加成功后，场景视图中可显示SGrid图层的轮廓线效果：

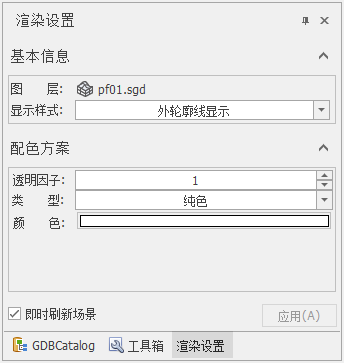

3. 选择SGrid图层，鼠标右键启动"渲染设置"功能，可启动功能面板：

4. 可设置显示样式、配色方案等信息：

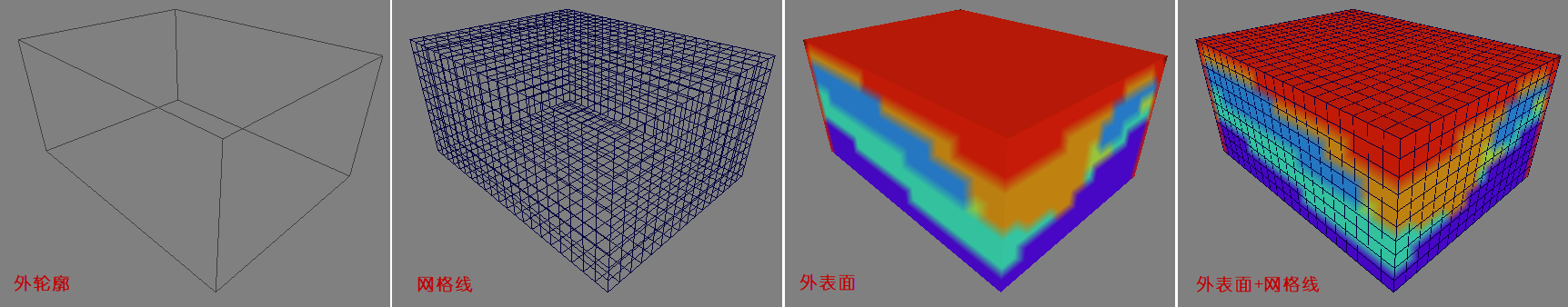

【显示样式】：包括如下四种显示方式：
- 外轮廓线显示：仅显示SGrid图层的外轮廓线；
- 外表面显示：用颜色填充显示SGrid图层的外表面；
- 网格线显示：仅显示SGrid图层的网格线；
- 外表面+网格线显示：用颜色填充显示SGrid图层的外表面及网格线。

【透明因子】：设置透明度值，0为全透明，1为不透明。
【类型】：包括如下三种配色方案：
- 纯色：显示样式为"轮廓线"或"网格线"时，此处可设置线颜色；显示样式为"外表面"时，此处外表面采用单一颜色显示；
- 渐变色：显示样式为"外表面"时，可根据选择的属性字段值范围，渐变显示外表面；
- 离散色：显示样式为"外表面"时，可根据选择的属性字段值，采用"一值一类"方式显示外表面。

5. 默认情况下勾选了"即时刷新场景"，修改参数后场景视图中显示效果可同步变化。若不勾选，需点击"应用"，场景视图显示效果才会变化。

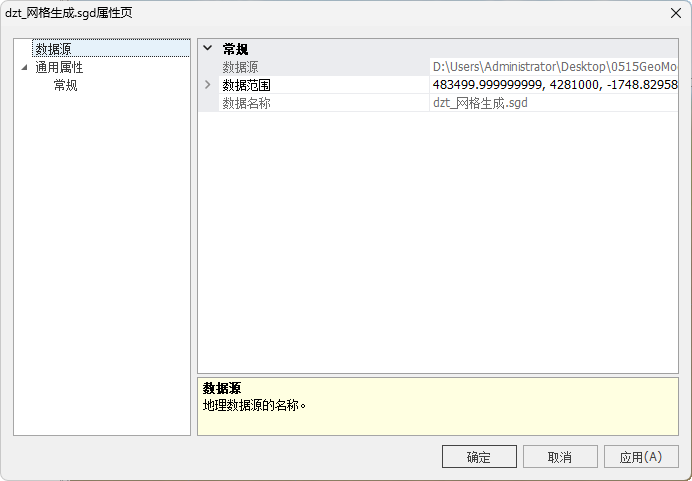

6. 添加SGrid图层后，鼠标右键启动"属性"功能，可查看属性信息。

【数据源】：记录了SGrid图层的本地路径、范围及其名称信息；
【通用属性】：记录了SGrid图层的原点坐标、旋转角、网格点数量信息；

体素剖分

操作说明

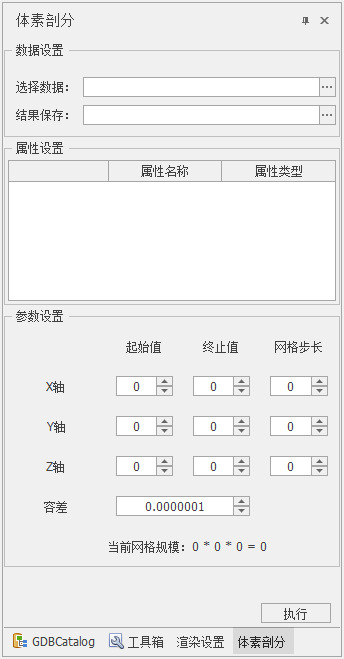

1. 启动"网格建模"面板->"体素剖分"功能，弹出如下所示对话框：

2. 选择输入数据，可选择MapGIS GDB中的体简单要素类。

3. 设置输出结果，目前可支持如下两种格式：

【SGrid图层】：结果保存为本地sgrid文件（*.grd），存储路径只能选择本地文件夹；
【栅格体元】：结果保存为MapGIS栅格体元数据，存储路径只能选择MapGIS GDB。

4. 设置输入输出信息后，可罗列出输入数据的所有属性字段，可选择所有或部分属性字段保留到结果SGrid图层中。

5. 设置网格参数。通过XYZ范围及网格步长，可预估结果SGrid图层网格规模。

【起始值/终止值】：默认读取输入数据的XYZ轴的范围，用户可微调范围.
【网格步长】：设置SGrid图层在XYZ方向网格步长。步长越大，SGrid图层中单个网格越大.
【容差】：体素剖分时允许的数值误差范围。

6. 点击"执行"即可执行操作，生成SGrid图层或栅格体元数据。

网格生成

根据范围约束

操作说明

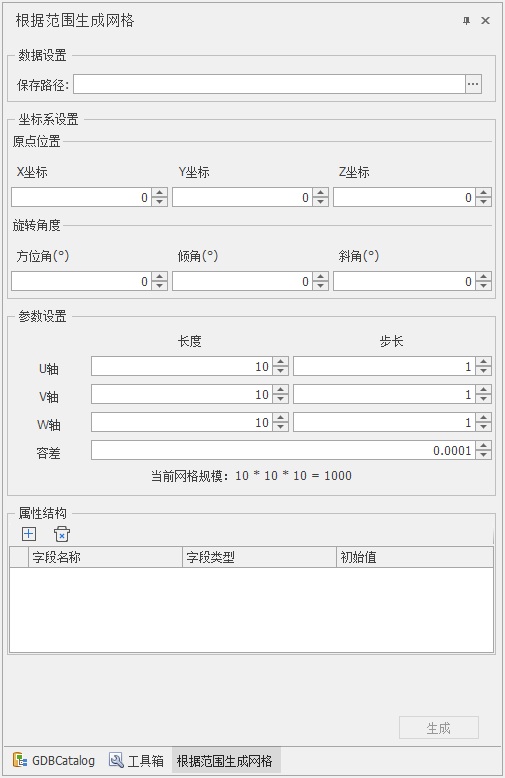

1. 启动"网格建模"面板->"网格生成"->"根据范围约束"功能，弹出如下所示功能面板：

2. 设置输出结果SGrid图层保存路径及名称。

3. 设置原点坐标及旋转角度信息。

4. 设置网格参数，采用UVW坐标。

【UVW轴长度】：设置SGrid图层在UVW轴方向长度。
【UVW轴步长】：设置SGrid图层在UVW轴方向网格步长。
【容差】：网格生成时允许的数值误差范围。

5. 设置结果属性结构。默认情况下，属性结构为空。用户可交互创建若干属性字段，结果SGrid图层可继承该属性字段，但属性值为空。可通过智能地质建模添加属性值内容。

6. 点击"生成"即可执行操作，生成SGrid图层。

根据面约束

操作说明

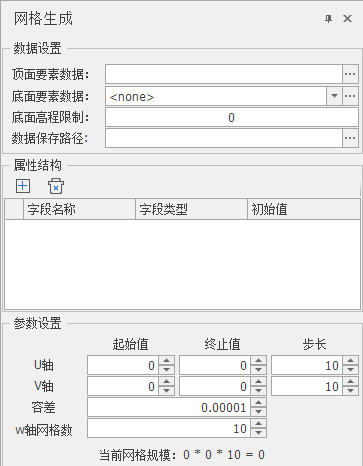

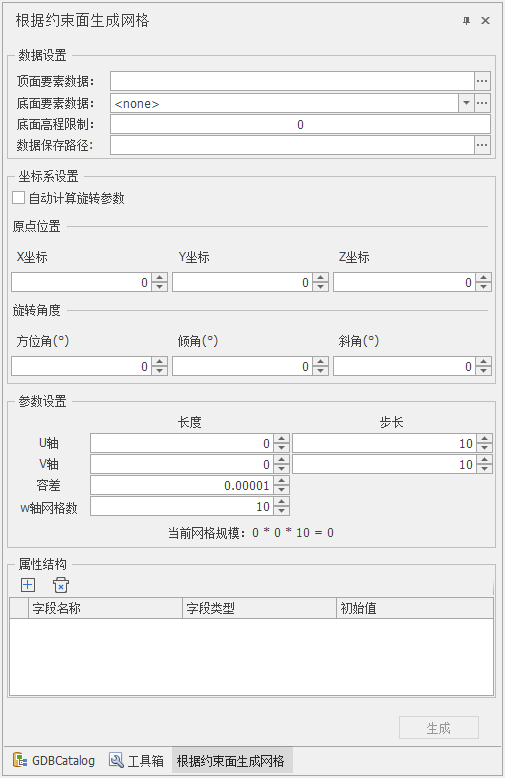

1. 启动"网格建模"面板->"网格生成"->"根据面约束"功能，弹出如下所示功能面板：

2. 设置输入数据，有如下两种方式：

顶面要素+底面高程限制：通过顶面和底面高程限制，确定结果SGrid图层范围。
顶面要素+底面要素：通过顶面和底面两个面数据，确定结果SGrid图层的范围。

3. 设置输出结果SGrid图层保存路径及名称。

4. 设置输入数据后，可自动计算原点位置、旋转角度等信息。

5. 设置网格参数，采用UVW坐标。

【起始值/终止值】：默认读取输入数据的UV轴的范围，用户可微调范围.
【网格步长】：设置SGrid图层在UV方向网格步长。
【W轴网格数】：W轴方向的网格个数。
【容差】：网格生成时允许的数值误差范围。

6. 设置结果属性结构。默认情况下，属性结构为空。用户可交互创建若干属性字段，结果SGrid图层可继承该属性字段，但属性值为空。可通过智能地质建模添加属性值内容。

7. 点击"生成"即可执行操作，生成SGrid图层。

根据体约束

操作说明

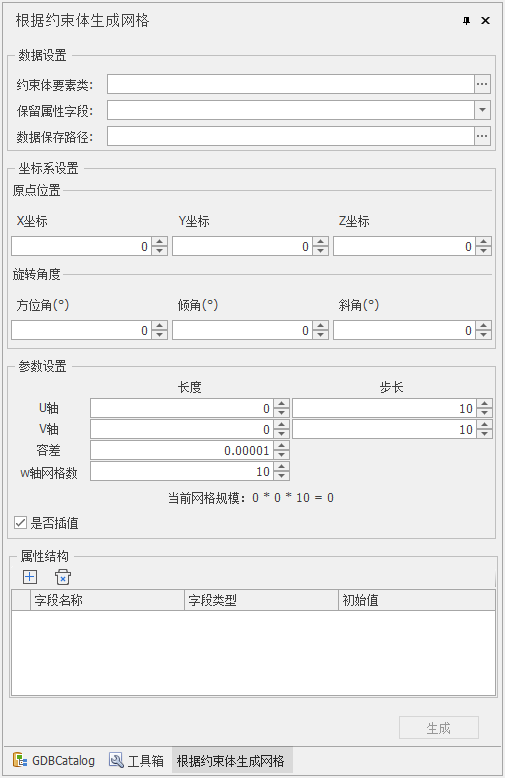

1. 启动"网格建模"面板->"网格生成"->"根据体约束"功能，弹出如下所示功能面板：

2. 选择MapGIS GDB中的体简单要素类作为约束体，可自动读取体中所有属性字段，可选择只保留部分属性字段。

3. 设置输出结果SGrid图层保存路径及名称。

4. 设置输入数据后，可自动计算原点位置、旋转角度等信息。

5. 设置网格参数，采用UVW坐标。

【起始值/终止值】：默认读取输入数据的UV轴的范围，用户可微调范围.
【网格步长】：设置SGrid图层在UV方向网格步长。
【W轴网格数】：W轴方向的网格个数。
【容差】：网格生成时允许的数值误差范围。

7. 点击"生成"即可执行操作，生成SGrid图层。结果SGrid的属性来源包括继承体要素类属性和新建属性两个部分。

平面剖切

操作说明

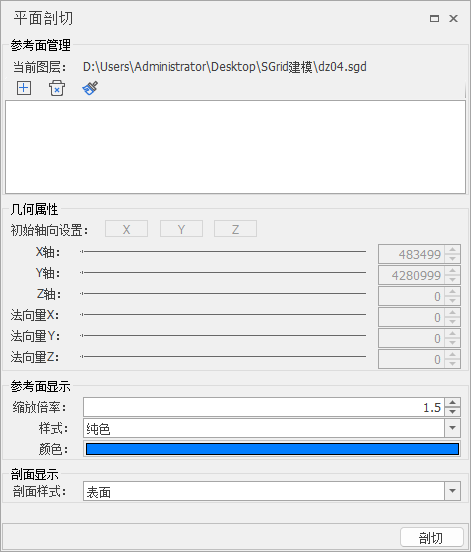

1. 添加SGrid图层，并设置为当前编辑状态。启动"网格建模"面板->"平面剖切"功能，弹出如下所示面板：

2. 点击"添加 "，可构建一个剖切面。

3. 可通过如下参数调整剖切面：

【几何属性】：设置剖切面几何位置参数：
- 初始轴向设置：点击XYZ，可快速设置初始轴向位置；
- XYZ轴：可基于XYZ轴平移剖切面；
- 法向量XYZ轴：可基于XYZ轴旋转剖切面。
【参考面显示】：设置参考面的显示参数。
- 缩放倍率：设置参考面相对于原始SGrid图层缩放比率；
- 样式：设置参考面样式，包括网格和纯色两种样式；
- 颜色：设置参考面网格或纯色显示时颜色。

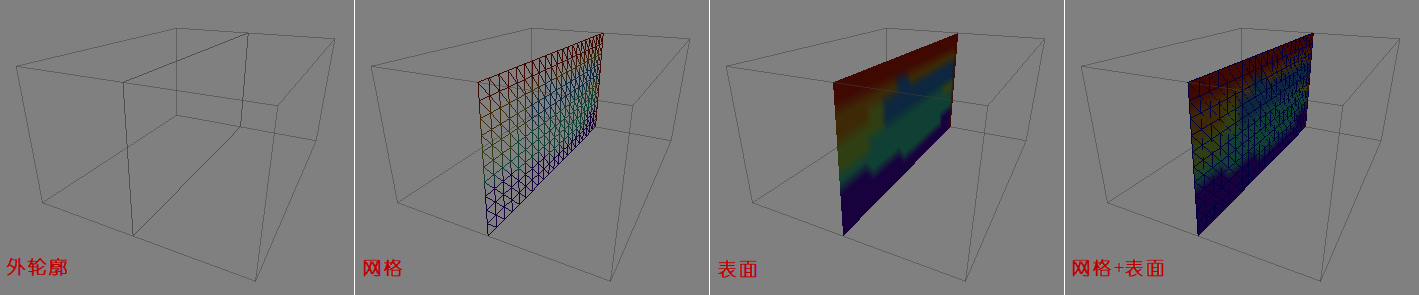

4. 设置结果剖面样式，可支持轮廓线、网格、表面、网格+表面四种样式。

5. 重复第2/3/4步，可添加多个剖切面。

6. 点击"剖切"即可执行操作，生成剖切结果。

属性计算

操作说明

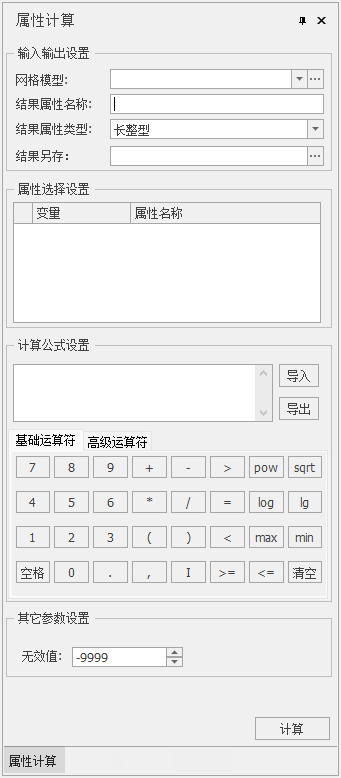

1. 启动"网格建模"面板->"属性计算"功能，弹出如下所示面板：

2. 选择网格模型。可下拉选择场景视图中已添加SGrid文件；也可通过""，选择本地SGird文件。

3. 设置结果信息：

【结果属性字段名称】：计算结果会保存到一个新的属性字段，此处可设置该属性字段名称；
【结果属性类型】：设置结果属性字段类型，包括长整型、双精度型、短整型和整型四种类型；
【结果另存】：设置结果SGrid存储路径及名称。

4. 编辑计算公式。添加SGrid网格模型后，可自动读取该数据的属性信息，并显示出属性名称与变量关系，用户可双击选择已有属性字段，从而编辑计算公式。目前支持如下运算符：

【基础运算符】：包括基础的加（+）、减（-）、乘（*）、数（/）、幂运算（pow）、平方根（sqrt）、对数（log）、以10为底的对数（lg）、最大值（max）、最小值（min）等运算符。
【高级运算符】：包括如下高级函数：

运算符	名称	说明	示例
exp	指数函数	自然常数 e 的 x 次幂（e ≈ 2.71828）	exp(1) = 2.71828
abs	绝对值	返回数的非负绝对值	abs(-5) = 5
div	整数除法	两数相除后取整数商（舍去余数）	10 div 3 = 3
&	按位与	二进制位对齐，同一位均为1时结果为1	5 & 3 = 1（0101 & 0011 = 0001）
floor	向下取整	取不大于该数的最大整数（向 -∞ 方向）	floor(3.9) = 3，floor(-3.1) = -4
ceil	向上取整	取不小于该数的最小整数（向 +∞ 方向）	ceil(3.1) = 4，ceil(-3.1) = -3
cos	余弦函数	返回角度的余弦值（参数为弧度）	cos(0) = 1
sin	正弦函数	返回角度的正弦值（参数为弧度）	sin(π/2) = 1
tan	正切函数	返回角度的正切值（参数为弧度）	tan(π/4) = 1
acos	反余弦函数	返回值的反余弦（结果弧度，范围 0~π）	acos(0) = π/2 ≈ 1.5708
asin	反正弦函数	返回值的反正弦（结果弧度，范围 -π/2~π/2）	asin(1) = π/2 ≈ 1.5708
atan	反正切函数	返回值的反正切（结果弧度，范围 -π/2~π/2）	atan(1) = π/4 ≈ 0.7854
if	条件分支	根据条件真假返回不同结果：if(条件, 真值, 假值)	if(3>2, 10, 0) = 10
< >	不等于	比较两个值是否不相等（等价于 ≠）	5 < > 3 = 真（或 1）
not	逻辑非	取反逻辑值：真变假，假变真	not(0) = 1，not(5) = 0
and	逻辑与	两个条件都为真时结果为真	(3>2) and (5>4) = 1
or	逻辑或	至少一个条件为真时结果为真	(3>4) or (5>4) = 1
xor	逻辑异或	一真一假时结果为真，相同为假	(3>2) xor (5>4) = 0
