线编辑

输入线

当工作空间中有一个处于"当前编辑"状态的线图层（可参见"新建/添加图层"章节），可在该激活图层下输入线。

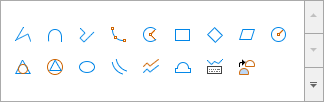

切换到"线编辑"面板，系统提供如下输入线方法：

输入线的过程中，用户可以通过使用快捷键，协助完成图形的绘制，例如：输入线时，鼠标靠近要捕获的线，按住N键，可捕获线上端点；按住M键，可捕获线上中点；按住V键，可捕获线上垂点。具体快捷键信息可查看"附录I"。

"输入线"包括："造折线"、"造光滑曲线"、"造正交线"、"造弧线"等多种方式，以下将一一介绍。

造折线

功能说明

输入由一系列离散点构成的线。

操作说明

在视图区单击鼠标左键输入折线起始点，移动光标拉出一条线，左击鼠标确定第二个坐标点，之后每移动到折线节点处便单击一次鼠标左键，系统即输入一条由一系列离散点构成的折线，在折线终点处，点击鼠标右键结束操作。若要继续输入线，将光标移到下一条折线的起始点，按上述步骤同样操作。

提示：

激活该功能后，点击A键，弹出下图所示对话框，用户可通过输入相关参数完成折线的绘制。

【X】：通过连续输入点的X坐标确定折线；
【Y】：通过连续输入点的Y坐标确定折线。

造光滑曲线

操作说明

输入方式同输入折线，只是以输入的点作为控制点进行了贝塞尔曲线拟合生成相应的曲线。

提示：

激活该功能后，点击A键，弹出与"造折线"提示中相同对话框，用户可通过输入相关参数完成光线曲线的绘制。

造正交线

功能说明

正交线的每相邻两段折线都成90°角。

操作说明

1. 在视图区中点击鼠标左键确定正交线的起始点；

2. 移动鼠标拉出一条线，左击鼠标确定第二个控制点；

3. 移动鼠标，这时线的前进方向只能是与第一条线垂直的方向，再次左击鼠标，确定第三个控制点，此时形成一个垂直的正交线，依次操作可以输入多条正交线。点击鼠标右键结束操作。

造弧线

功能说明

共两种造弧线方式：三点造弧和圆心半径弧。三点造弧：左击鼠标，依次确定弧段上第一点、第二点、第三点。圆心半径弧：左击鼠标，依次确定弧段的中心、弧段的起始点和半径、弧段的终点。

操作说明

（1）三点弧线

在视图区点击鼠标左键，确定弧段上第一个控制点；
移动鼠标选择第二个控制点的位置，点击鼠标左键确定；
此时移动鼠标，系统将动态绘制不同的弧段样式，选择需要的弧段样式后，点击鼠标左键固定第三个控制点，最后点击鼠标右键结束操作。

提示：

激活该功能后，点击A键，弹出与"造折线"提示中相同对话框，用户可通过输入相关参数完成三点弧线的绘制。

（2）圆心半径弧线

在视图区点击鼠标左键，确定弧段中心点；
移动鼠标选择弧段半径，确定后左击鼠标，该点同样确定了弧段的起始位置；
移动鼠标，选择弧段终点位置，确定后左击鼠标，最后点击鼠标右键结束操作。

提示：

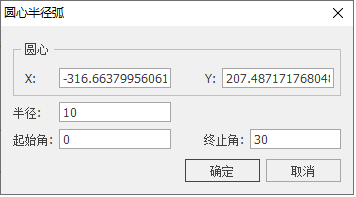

激活该功能后，点击A键，弹出下图所示对话框，用户可通过输入相关参数完成圆心半径弧线的绘制。

【X】：输入圆心的X坐标；
【Y】：输入圆心的Y坐标；
【半径】：输入圆的半径；
【起始角】：输入弧线的起始角度；
【终止角】：输入弧线的终止角度。

造矩形

功能说明

输入形状为矩形的封闭线。

操作说明

1. 在视图区点击鼠标左键，确定矩形第一个顶点；

2. 移动鼠标拉出矩形框（此时按下Ctrl键可拖动矩形到任意位置），点击鼠标左键（或右键）确定矩形的第二个顶点，同时结束操作。

提示：

激活该功能后，点击A键，弹出下图所示对话框，用户可通过输入相关参数完成矩形的绘制。

【长宽】：通过输入矩形左上角（或左下角）的坐标以及矩形的长宽确定矩形；
【控制点】：通过输入矩形左上角（或左下角）的坐标、矩形右下角（或右上角）的坐标确定矩形。

造平行四边形

功能说明

输入形状为平行四边形的封闭线。

操作说明

1. 在视图区点击鼠标左键，确定平行四边形第一个顶点；

2. 移动鼠标拉出平行四边形的一条边，左击鼠标确定平行四边形第二个顶点；

3. 移动鼠标选择第三个顶点位置，确定后点击鼠标左键（或右键），同时结束操作。

提示：

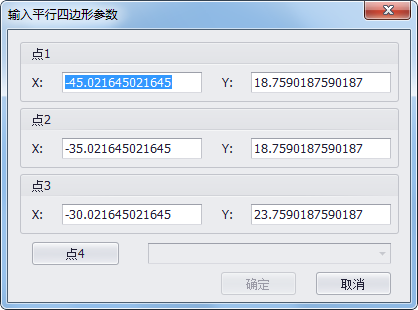

激活该功能后，点击A键，弹出下图所示对话框，用户可通过输入相关参数完成平行四边形的绘制。

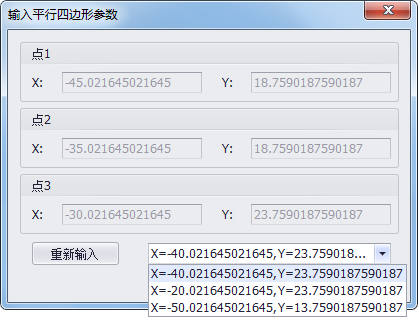

【点4/重新输入】：用户在输入"点1"、"点2"、"点3"之后，点击"点4"按钮，按钮内容变为"重新输入"，且后面的下拉框中出现根据输入的3个点计算出的平行四边形第4点的坐标，用户可进行选择，若想要重新输入平行四边形，可点击"重新输入"按钮，界面又恢复到原始状态，用户可再次输入3点的坐标。

造圆

功能说明

输入形状为圆形的封闭线。共三种造圆方式：圆心半径圆、内切圆、外接圆。圆心半径圆：鼠标左击，依次确定圆心、半径；内切圆：左击鼠标，依次确定圆的外切三角形的三个顶点，得到该三角形的内切圆。外接圆：左击鼠标，依次确定圆的内接三角形的三个顶点，得到该三角形的外接圆。

操作说明

（1）圆心半径圆

1. 在视图区点击鼠标左键，确定圆心位置；

2. 移动鼠标选择圆的半径，确定后点击鼠标左键（若此时想修改已绘圆形，可继续点击左键修改控制点），最后点击鼠标右键结束操作。

（2）内切圆

1. 在视图区点击鼠标左键，确定外接三角形的第一个顶点；

2. 移动鼠标拉出三角形的一条边，左击鼠标确定三角形的第二个顶点；

3. 移动鼠标选择第三个顶点的位置，确定后点击鼠标左键（若此时想修改已绘圆形，可继续点击左键修改控制点），最后点击鼠标右键结束操作。

提示：

激活该功能后，点击A键，弹出与"造折线"提示中相同对话框，用户可通过输入相关参数完成内切圆线的绘制。

（3）外接圆

1. 在视图区点击鼠标左键，确定内接三角形的第一个顶点；

2. 移动鼠标拉出三角形的一条边，左击鼠标确定三角形的第二个顶点；

3. 移动鼠标选择第三个顶点的位置，确定后点击鼠标左键（若此时想修改已绘圆形，可继续点击左键修改控制点），最后点击鼠标右键结束操作。

提示：

激活该功能后，点击A键，弹出与"造折线"提示中相同对话框，用户可通过输入相关参数完成外接圆的绘制。

造椭圆

功能说明

输入形状为椭圆形的封闭线。

操作说明

1. 在视图区点击鼠标左键，确定椭圆中心点；

2. 移动鼠标拉出椭圆的一条轴，确定后点击鼠标左键，该点只确定轴的方向不确定轴的长度；

3. 此时移动鼠标，系统将根据前两个控制点动态绘制出不同的椭圆样式，确定样式后点击鼠标左键生成椭圆（若此时想修改已绘圆形，可继续点击左键修改控制点），最后点击鼠标右键结束操作。

提示：

激活该功能后，点击A键，弹出下图所示对话框，用户可通过输入相关参数完成椭圆的绘制。

造双线

功能说明

造双线即输入一组两条平行的线，输入后实际保存为两条线，对它们可以分别移动，且能在双线中自动绘制中心线。

操作说明

1. 选择"造双线"功能，弹出"造双线"对话框，如下图所示：

2. 输入双线间距离，若勾选"生成中心线"，可在双线之间生成中心线，设置完毕点击"确定"关闭对话框，便可开始鼠标绘制输入双线，方式同造折线。

提示：

若用户在绘制双线的过程中，需要在与线相交处自动断开缺口，则可按住shift键, 把光标移到线上，然后点击左键，即可出现如下图所示效果。这一功能对城市街道图、公路图或者说十字路口的输入是十分方便的。

造正交矩形

功能说明

输入形状为矩形的封闭线。正交矩形和矩形的区别是：矩形输入完成后底边与x轴平行，而正交矩形可以看成是旋转后的矩形。

操作说明

1. 在视图区点击鼠标左键确定矩形的第一个顶点；

2. 移动鼠标选择矩形一条边的方向，确定后点击鼠标左键；

3. 移动鼠标选择最后一个控制点的位置，确定后点击鼠标左键生成矩形，最后点击鼠标右键结束操作。

提示：

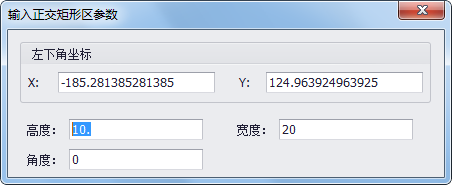

1、激活该功能后，点击A键，弹出下图所示对话框，用户可通过输入相关参数完成正交矩形的绘制。

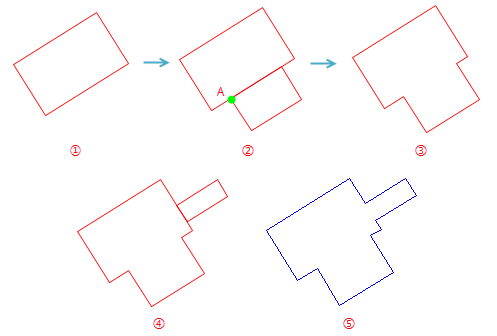

2、根据上述操作进行到步骤3，点击鼠标左键确定好第三个控制点后（下图①），用户可先不点击右键结束操作，而是捕获到矩形线上点A后，点击鼠标左键继续绘制第二个正交矩形，当第二个矩形的三个控制点确定后，便可得到下图③中的样式。接下来用户可继续捕获线上点绘制矩形（下图④），直至点击右键结束。

造平行线

功能说明

根据设置的间距生成某条被选中线的平行线。

操作说明

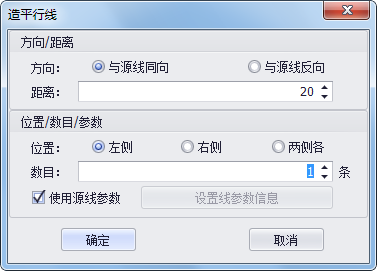

启动此功能后，在视图区选择某一条线，弹出"造平行线"对话框，如下图所示，完成相应的参数设置后点击"确定"关闭对话框，视图中将自动生成平行线。

【方向】：线是有方向的，用户可以选择造与源线同方向或者反方向的平行线；
【距离】：设置平行线与源线间的距离；
【位置】：指定在源线左侧、右侧或两侧都造平行线；
【数目】：绘制平行线的数目；
【使用源线参数】：勾选后平行线使用源线参数，否则可点击"设置参数信息"按钮设置平行线的参数。

提示：

若平行线的间距过大，会导致绘制的平行线的拐角处出现反向情况。

键盘输入线

功能说明

通过键盘输入，确定线上点的位置来绘制折线。

操作说明

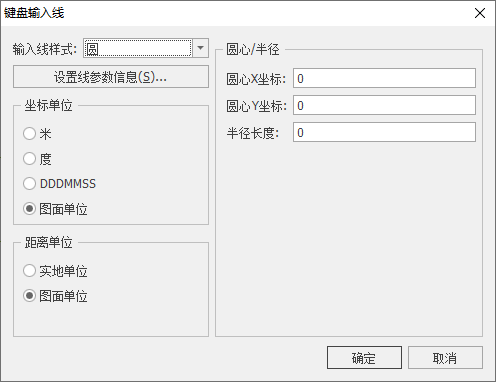

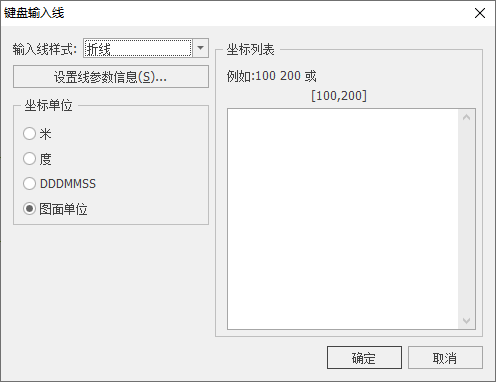

选择"键盘输入线"后，系统弹出如下对话框，完成相关的参数设置后，点击"确定"按钮，系统自动绘制线。

【输入线样式】：提供了折线、圆、椭圆、矩形共四种样式。选择不同的绘制方式，输入的参数也不同。
【坐标单位】：设置坐标的单位，比如画折线时的节点坐标、画圆或椭圆时的圆心坐标、画矩形时的左上点坐标。其中"图面单位"为当前视图区的标尺单位。
【坐标列表】：输入各节点坐标值，输完一个点的坐标后需换行再输入下一个点。

【距离单位】：设置长度单位，比如画圆时的半径长度、画椭圆的半轴长度、画矩形的长/宽度。其中"实地单位"表示在地表上两点之间实际距离的单位。
【圆心/半径】：设置画圆时的圆心坐标和半径长度。

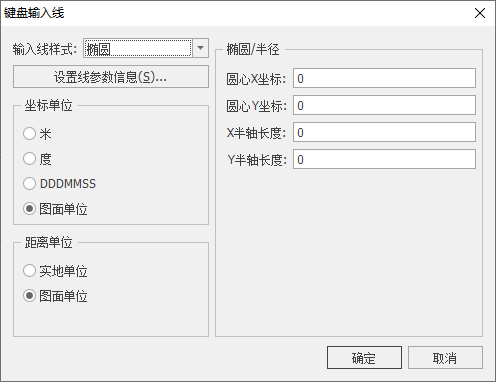

【椭圆/半径】：设置画椭圆时的圆心坐标和XY半轴长度。

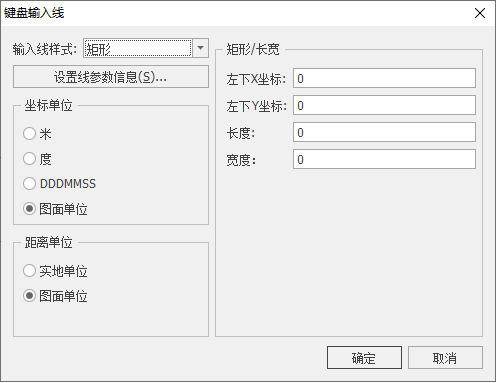

【矩形/长宽】：设置画矩形时的左下XY坐标、矩形长度和宽度。

造解析组合线

功能说明

通过解析组合线功能，可以造组合线，即由多条线图元组成一个整体，拥有共同的参数与属性信息。

操作说明

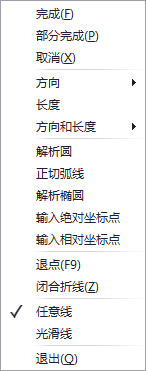

功能启动后，光标变成"十"字，此时可进行交互输入，缺省状态下是"任意线"交互工具。输入起点后，点击鼠标右键，可弹出右键菜单，用户根据需要可进行相关选择：

（1）完成

点击"完成"，表示该组线已经输入完毕。

（2）部分完成

完成部分是指该组线已经完成部分输入，点击"部分完成"，可以接着输入该组线的下一条线段。

（3）取消

取消当前绘制的这组线段。

（4）方向

绝对方向：绝对方向（角度）是指与水平方向的夹角，其中逆时针为正，顺时针为负。在菜单中选择"方向->绝对方向"，弹出"输入绝对方向（角度）"对话框，如下图所示：

输入角度后按下回车，便会显示一条与x轴夹角为输入值的射线，此时可点击鼠标左键确定线段长度。

相对方向：相对方向是指与当前线的夹角，其中逆时针为正，顺时针为负。在菜单中选择"方向->相对方向"，弹出"输入相对方向（角度）"对话框，如下图所示，其操作与绝对方向类似。

（5）长度

右键菜单中选择"长度"，弹出"输入长度"对话框，如下图所示：

输入长度后按下回车，便可以显示一条可以转动的固定长度的线段，该长度即输入值大小，此时可点击鼠标确定线段方向。

（6）方向和长度

右键菜单中选择"方向和长度→绝对方向和长度（相对方向和长度）"，在弹出对话框中输入方向和长度。该功能即（4）、（5）功能的结合，在此不做介绍。

（7）解析圆

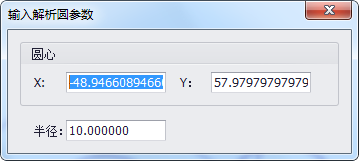

右键菜单中选择"解析圆"，弹出"输入解析圆参数"对话框，如下图所示，输入"圆心"坐标（默认值为最后添加的线段节点坐标）和"半径"后按下回车，视图中将显示添加的圆。

（8）正切弧线

右键菜单中选择"正切弧线"，弹出"输入正切弧线参数"对话框，输入参数后按下回车，将添加一条与前一段线段相切的弧线。"偏转方向"有左边顺时针、左边逆时针、右边顺时针、右边逆时针等四种选择。

提示：

偏转方向的左右边是指的输入折线方向的左右侧，并不是用户面对屏幕的左右方向。

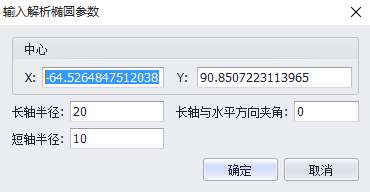

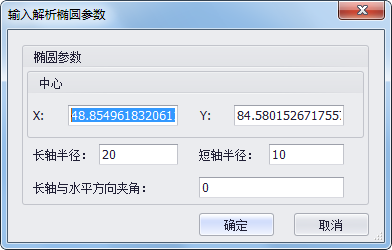

（9）解析椭圆

右键菜单中选择"解析椭圆"，弹出"输入解析椭圆参数"对话框，输入参数后按下回车，视图中显示所添加的椭圆。

（10）输入绝对坐标点

右键菜单中选择"输入绝对坐标点"，弹出"输入绝对坐标点"对话框，输入绝对坐标点数值后按下回车，便可以添加线段上的一点。

（11）输入相对坐标点

输入的相对坐标点数值是指相对于前一个节点的位移大小，其操作类似绝对坐标点。

手动提取线

功能说明

使用该功能的前提是存在处于"编辑"或"当前编辑"状态下的区要素，它可以将构成区的边界提取为线，然后将线保存在当前地图下处于"当前编辑"的线要素中。

操作说明

点击"线编辑"菜单中的"手动提取线"，在数据视图区中点选或框选要提取的区图元，该区的边界即被提取为线。

修改线参数

功能说明

MapGIS矢量图层未创建专题图时，采用"嵌入式"符号化方式，即通过"系统库"+"图形参数"方式确定最终显示效果。MapGIS矢量数据存储时，会记录一个系统库Guid信息，可在"矢量图层属性"中查看关联的系统库信息。通过此功能，可修改线图层中线图元的显示参数，包括符号类型、颜色、线宽等。

提示：

线模式、线型、线宽等的显示，需要先设置图层的"符号化显示"值为"是"。

操作说明

在工作空间将线图层设置为"编辑"或"当前编辑"状态，点击"线编辑"--："编辑线"菜单下的"修改参数"，在视图中选择线图元。

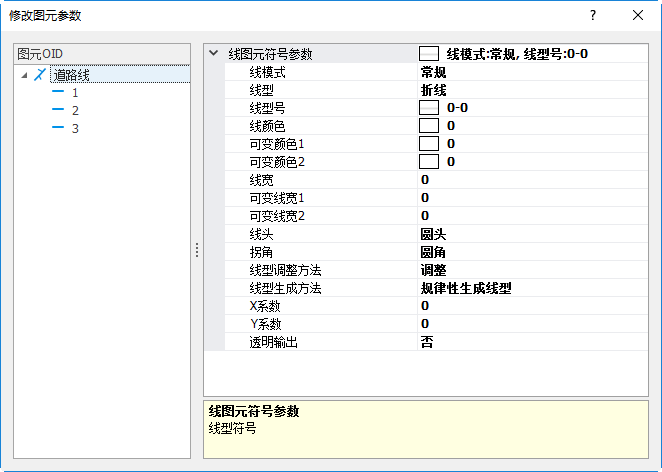

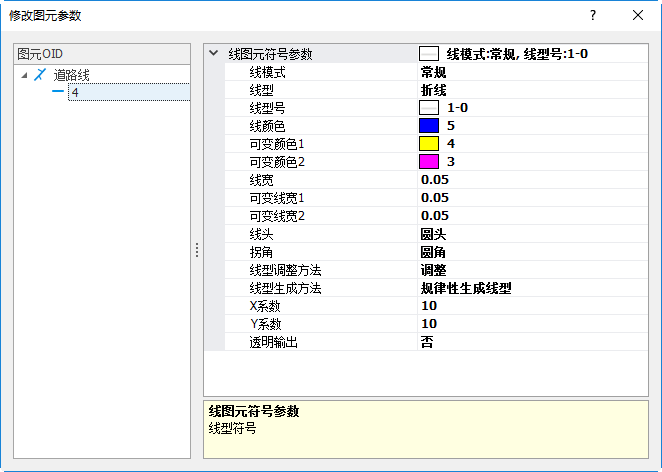

1. 若选择的是单个线图元，弹出"修改图元参数"对话框，该对话框显示了当前线图元的ID号及参数信息，用户可在右侧窗口中修改相关参数；

2. 若选择了多个线图元，同样弹出线参数修改对话框，此时左侧会显示所有选中线的ID，右侧可统改线参数。若用户需要查看或修改多选中的某条线参数，可在左侧窗口单击该条线的ID，便可在右侧窗口查看或修改该线参数信息。

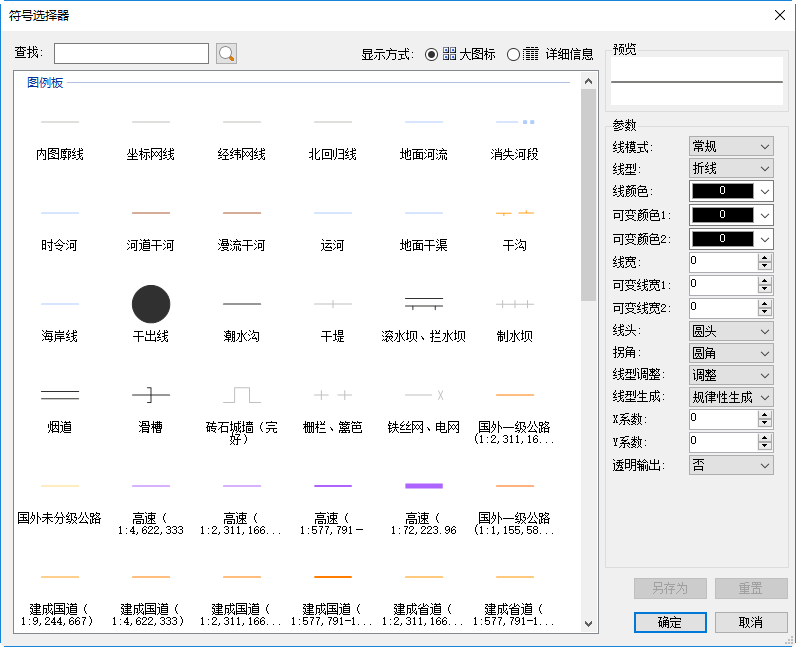

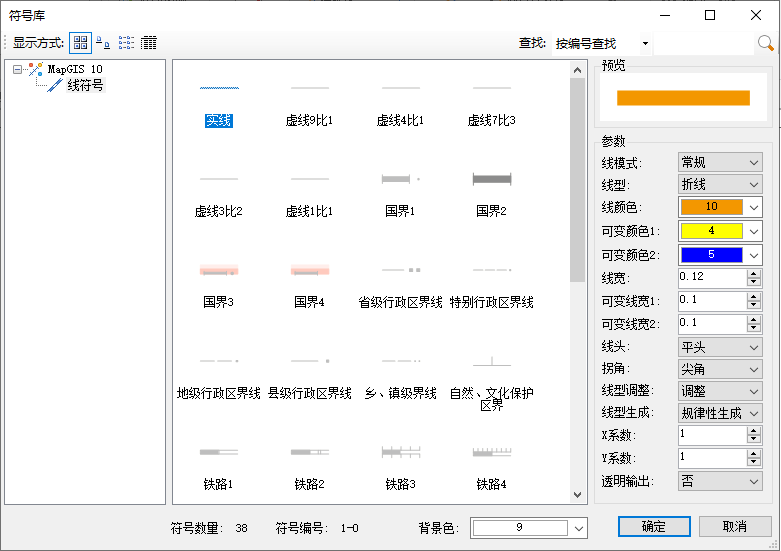

【线图元符号参数】：点击该栏后放得按钮，可弹出如下所示对话框，用户可选择"图例板"或"线符号"中已有的样式，从而快速修改图元所有参数信息。

提示：

标记符号可支持的类型比较多，此处仅支持使用了本系统库的单层图形参数线符号。

【线模式】：共有常规、标记线、渐变线、电力线、箭头线五种模式，以下对各模式进行说明。

常规线模式

使用符号库中提供的线符号绘制线；选择此种方式，参数界面同上图所示。

【线型】：包括折线、光滑线两种类型。折线，按照输入线时采点的形状显示；光滑线，不改变组成线的坐标点，对线做光滑处理；
【线型号】：为符号在符号库中的编号。需要注意的是，在符号库选择时，符号下面标识的是符号名称，不是符号编号。一般情况下，符号编号和符号名称一致。编号由系统自动生成，符号名称允许用户在系统库管理中修改；

提示：

若想手动输入线型号，需注意线型号的标准格式为"线型号-辅助线型号"，其中线型号和辅助线型号均为大于或等于0的整数。

【线颜色/可变颜色】：线的显示颜色，具体可参见 "新建矢量符号"；
【线宽/可变线宽】：绘制线符号时偏离线要素几何的距离，具体可参考"新建矢量符号"；

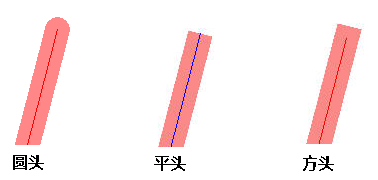

【线头】：选择线段两端的绘制方式，提供有圆头、方头、平头三种，默认为圆头。具体效果如下：

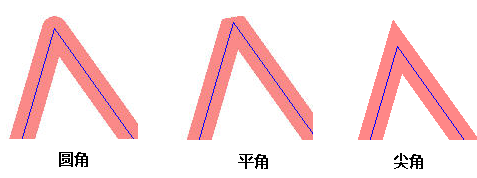

【拐角】：线绘制方向变化时的转折点。提供有圆角、平角、尖角三种，默认为圆角。具体效果如下：

【线型调整方法】：使用线符号绘制线时，会出现线上符号显示不完整的问题。此项选择"调整"，系统调整符号绘制，使得线上符号均是完整的；

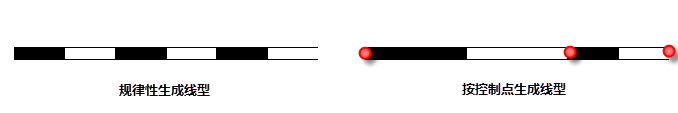

【线型生成方法】：选择"规律性生成线型"，线上符号均是等大小的符号；选择"按控制点生成线型"，每2个相邻线上点间填充一个线符号，线符号长短不一。如下图所示（红色圆点标识组成线的坐标点）：

【X/Y系数】：MapGIS 10的符号是绘制在1*1的格子中，线比例系数即符号在x、y两个方向的伸缩比例。线比例系数通过改变线符号组成部分的区块、间隔、符号长度最终影响线符号的显示。需要特别说明的是，线符号的线宽不会被线比例系数影响。

【透明输出】：值为"是"时，对线符号中填充色为9号色（白色）的部分，在显示和输出打印时做透明处理。

标记线模式

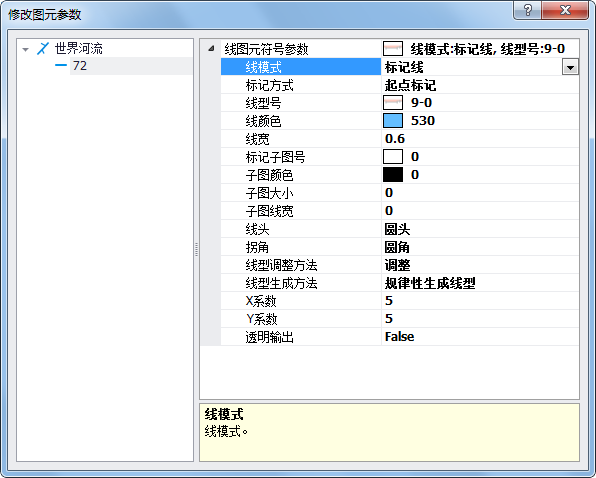

在线上使用点子图标记一些感兴趣或是需要突出的点，如：线两端、线段中点、线上坐标点等。选择此种模式，参数界面如下所示：

标记线可以认为是线符号和点符号的组合。各个参数的含义可参考"常规线模式"和"点参数"设置的相关说明。

【标记方式】：起止点指的是线段两端的坐标点；中点标记，此处的中点是整个线段长度的中点，个数唯一；另一种中点标记——两点间中点标记，指的是组成线段的每2个相邻节点间的中点，生成的标记点由组成线的坐标点个数决定，个数为"线上点个数-1"；每个坐标点标记，即在组成线段的每个节点上用子图标记。

渐变线模式

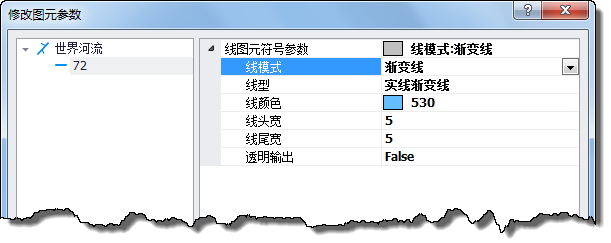

线形状根据设定的线头和线尾宽度均匀变化；有实线、虚线、点线渐变。选择此种方式，参数设置界面如下图所示：

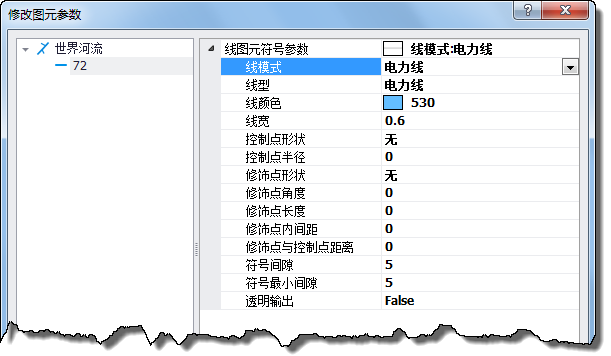

电力线模式

电力线是由普通的线条和在线条上设置等距离的箭头点状符号组合而成，在电力线的起点、转点、和终点，箭头符号是单箭头的点状符号，而在电力线直线部分的中间箭头符号是双箭头的点状符号。这里的箭头符号是要随着电力线的走向而旋转的，并且在每条直线的起点和终点箭头符号的走向是相反的。选择此种方式，参数界面如下所示：

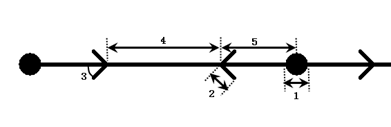

下图所示为电力线样式图：

1中标注的是控制点，对应的参数项为"控制点半径"；

2中标注的是修饰点，对应的参数项为"修饰点长度"；

3中标注的是修饰点的倾斜角度，对应参数项为"修饰点角度"；

4中标注的是电力线符号的间隔，对应参数项为"符号间隙"；

5中标注的是修饰点与控制点的间隔，对应参数项为"修饰点与控制点距离"；

修饰点的形状提供了2种，分别为单箭头和双箭头；如果选择双箭头，参数"修饰点内间距"用来调整双箭头2个箭头符号的间隔；"符号最小间隙"用于调整拐角前端电力线符号绘制的条件，当可绘制的符号间隙小于此参数时，则省略。

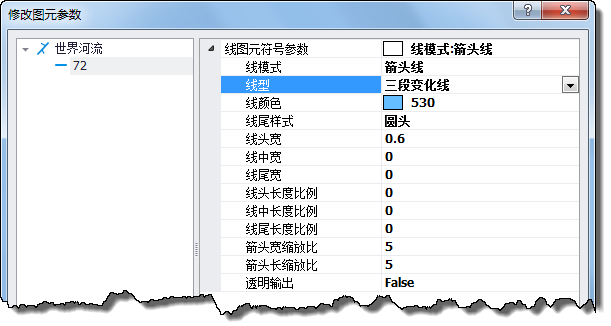

箭头线模式

箭头线为线头带箭头符号的线型，用箭头符号的尖端表示运动的方向。一般用于表达移动要素，如货物流、客流、气团移动路线、交通车流等。用各种不同形状、颜色、长度、宽度的箭形符号可表示专题要素移动的方向、路线、数量、质量、内部组成以及发展动态。选择此种方式，参数设置界面如下图所示：

【线型】：提供等宽线、渐变线、三段变化线三种线型。其中，等宽线：线宽是相等的；渐变线：线宽是从头至尾依次渐变；三段变化线：线身分三段，两头线段为渐变线，中间线段为等宽线。
【线头宽/线中宽/线尾宽】：根据以上三种线型，将线身宽度分为3个部分：线头宽、线中宽和线尾宽。根据不同的线型，线宽参数设置要求如下：
- 等宽线：设置线头宽；
- 渐变线：设置线头宽和线尾宽；
- 三段变化线：设置线头宽、线中宽和线尾宽。以及三个线段所占的百分比(0~100)：线头长度比例、线中长度比例、线尾长度比例。
【线尾样式】：分为圆头、平头、尖头三种样式。效果如下：

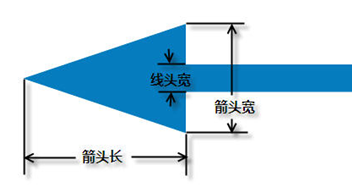

【箭头长缩放比/箭头宽缩放比】：用以控制箭头形状的长和宽，这里的缩放比是对应于线头宽度来设置比例的。如：若线头宽度为3（毫米），而箭头宽缩放比为4（毫米）、箭头长缩放比6（毫米），那么箭头的宽度和长度则分别为3*4=12（毫米）、3*6=18（毫米）。如下图所示：

修改线属性

功能说明

修改线图层中线图元的属性字段值。

操作说明

在工作空间将线图层设置为"编辑"或"当前编辑"状态，点击"线编辑"—"编辑线"菜单下的"修改属性"，在视图区中选择线图元。

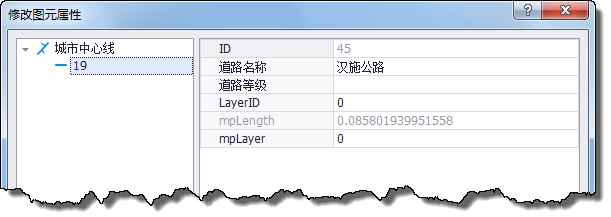

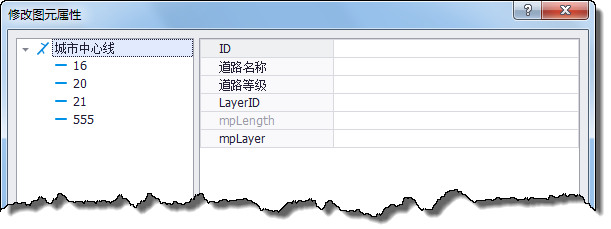

1. 若选择的是单个线图元，弹出"修改图元属性"对话框，该对话框显示了当前线图元的ID号及属性信息，用户可在右侧窗口中修改该线图元的属性。

2. 若选择了多条线图元，同样弹出线属性修改对话框，此时左侧会显示所有选中线的ID，右侧可统改线属性字段值。若用户需要查看或修改多选中的某条线的属性字段值，可在左侧窗口单击该条线ID，这时可在右侧窗口查看或修改该条线的属性信息。

提示：

线图元的"mpLength"（长度）字段受系统保护，不允许在属性编辑中编辑修改。

修改线方向

功能说明

转换线的起始点位置。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"编辑线"菜单下的"修改线方向"命令，在视图区点击鼠标左键选择单个线要素，被选择的线上出现箭头指示线的方向，此时每点击一次鼠标左键，线方向便会随之改变，单击鼠标右键，线方向确定，操作完成。

线上点编辑

线上加点

功能说明

线上加点用以在线上增加节点。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"编辑线"菜单下的"线上点编辑"菜单，选择"线上加点"，在视图区上用鼠标点选或框选一条线，该线及线上所有节点高亮显示；

3. 在线上点击鼠标左键添加节点，添加成功的节点会高亮显示在线上；

4. 若还需在这条线上加点可继续左击添加；若一条线的加点操作完成可鼠标右键结束，用户此时可选择其他线继续添加点操作。

线上删点

功能说明

线上删点用以删除组成线的线上坐标点。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"--"编辑线"菜单下的"线上点编辑"菜单，选择"线上删点"，在视图区上用鼠标左键点选或框选一条线，该线及线上所有节点高亮显示；

3. 在线上点击鼠标左键选中要删除的节点，该点即被删除；

4. 可重复上述操作，直至该线剩下两个端点，若一条线的删点操作完成可鼠标右键结束，用户此时可选择其他线继续操作。

线上移点

功能说明

可通过线上移点功能移动线上坐标点以改变线形状。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"--"编辑线"菜单下的"线上点编辑"菜单，选择"线上移点"，在视图区上用鼠标左键点选或框选一条线，该线及线上所有节点高亮显示；

3. 把鼠标移动到线上某节点处，按下鼠标左键（不松开）拖动鼠标以改变点的位置，松开鼠标，点位置即被确定；

4. 可重复上述操作，若一条线的移点操作完成可鼠标右键结束，用户此时可选择其他线继续操作。

提示：

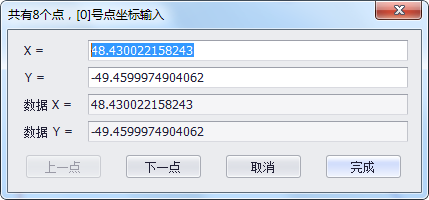

选中线后，可按下键"A"，弹出输入地图坐标对话框。当前修改点会用蓝色标记，输入需要移至的坐标位置X，Y值。点击"下一点"，可逐点进行准确定位，点击"完成"，点自动被移动到所输入的位置。

抽稀/光滑/钝化线

抽稀线

功能说明

根据设置的抽稀参数去除线上坐标点以达到减少线上点的目的。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"编辑线"菜单下的"抽稀线"功能，弹出"抽稀参数"对话框，输入抽稀值后点击"确定"按钮，然后在视图区中点选或框选需要抽稀的线（可同时选择多条），系统自动完成抽稀，本操作可执行多次。

【抽稀参数】：参数值输入越大，线抽稀的越厉害，即线上点删除的越多。

提示：

1、不能对只有两个端点的线进行抽稀操作；

2、当抽稀因子大于线节点的最小距离时，不会进行抽稀操作。

光滑线

功能说明

光滑线可以看成是抽稀线的一个逆操作，它是以一定的插值根据选择的插值算法在线上加点并光滑曲线。

操作说明

1. 在工作空间将待操作的线图层设置为"当前编辑"状态；

2. 点击"线编辑"—"编辑线"菜单下的"光滑线"功能，弹出"光滑参数"对话框。根据需要设置光滑类型并输入插值密度后，点击"确定"按钮，然后在视图区中点选或框选需要光滑的线（可同时选择多条），系统自动完成光滑操作，本操作可执行多次。

【插值密度】：插值密度越小，则光滑度越高；但是，如果光滑插值密度太小，系统会提示并给出一个经验值供用户作为再次输入的参考。
【交互光滑】：用户可选择线段中的某一部分进行光滑。

提示：

不能对只有两个端点的线进行光滑操作。

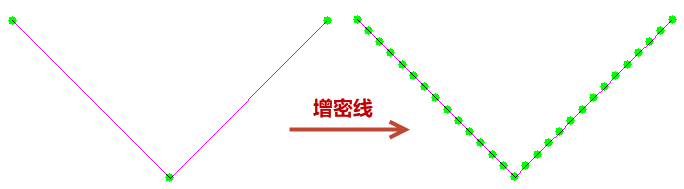

增密线

功能说明

增密线是按照一定距离，增密线结点。对线进行增密后，不会改变线形状。

操作说明

1. 在地图视图中添加线图层，并设置为"当前编辑"状态。点击"线编辑"-"编辑线"菜单下的"增密线"，启动"增密线"功能；

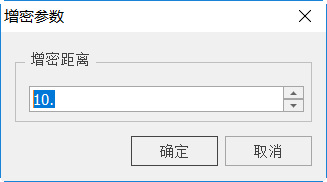

2. 在如下对话框中设置增密点距离，单位同地图单位。

3. 在地图视图中交互选择一个线图元，系统会自动增密线结点。

钝化线（倒角）

功能说明

对线的尖角或两条线相交处绘制倒圆。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"编辑线"菜单下的"钝化线"菜单，选择"交互方式"，在尖角两边取点，然后系统弹出橡皮条弧线，此时移到合适位置点击左键，即将原来的尖角变成了圆角。

原理：根据用户在两条线段上取的两点间距离作为三角形的底边，绘制外接圆弧作为钝化效果保留。

钝化拐角

功能说明

对线的所有尖角一次性倒圆。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"编辑线"菜单下的"钝化角"菜单，选择"半自动方式"，弹出倒角半径设置对话框，输入倒角半径后点击"确定"，然后在视图区选择要操作的线，系统便自动对线进行钝化。

倒角半径决定了钝化角时圆弧半径。此功能适合对花坛、田径场等类似矩形的数据进行操作。

按线接边

按接边条接边

功能说明

将在接边条一定范围内的N对线连接成为N条线。

操作说明

1. 在工作空间添加接边条图层和要接边的图层（接边条和要接边的线需存在两个线图层中），并至少设置其中一个线图层为"当前编辑"或"编辑"状态；

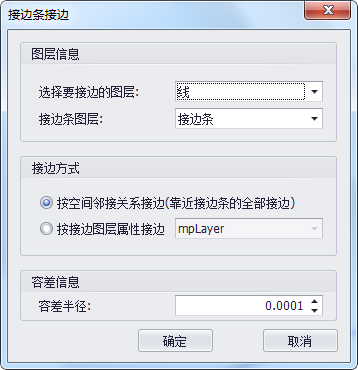

2. 点击"线编辑"选择"按线编辑"下的"按接边条接边"功能，弹出如下图所示对话框。

【接边方式】："按空间邻接关系接边"，只要在接边范围内的线将全部连接；"按接边图层属性接边"，即在接边范围内，且下拉框中所选属性字段的值相同的线才自动连接。
【容差半径】：用于确定接边范围，即以接边条为中心，以容差半径为缓冲半径做缓冲区域，要接边的线的端点在缓冲区范围内的才可接边。单位为图面单位。

3. 点击"确定"，系统自动根据设置的参数将"选择要接边的图层"中符合条件的线两两相连。

图幅接边

功能说明

可以将空间关系相邻的线图层进行接边和接边检查。

操作说明

1. 在工作空间下添加3个图层：需接边的2个线图层，1个接边条图层（在接边时，接边缓冲带是以接边条为基础生成的），并设置3个图层为可见状态；

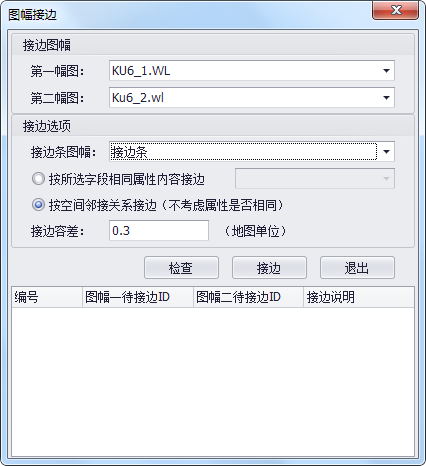

2. 点击"线编辑"选择"按线接边"下的"图幅接边"，弹出"图幅接边"对话框；

3. "接边图幅"中选择要接边的图层；"接边选项"中选择接边条图层；数据接边的方式有2种可供选择（参见上节内容"按接边条接边"）；"接边容差"根据实际情况设置，原理也可参见上节"按接边条接边"；

4. 参数设置完成后，点击"检查"按钮，下方列表中将显示接边的结果：

（1）已经对接成功：即显示的2条线已经接边；

（2）可以接边：即显示的2条线在接边条件范围内，可手动执行接边。鼠标选中此行检查结果，点击对话框中"接边"按钮，完成接边。可通过再次检查确认接边是否成功；

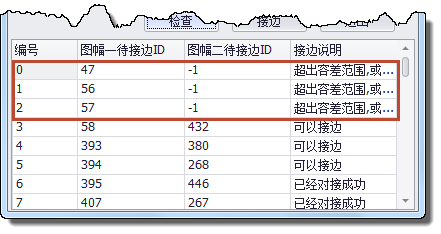

（3）超出容差范围，或无匹配项：指所列的2条线不在接边条件范围内或无匹配项，在系统中，无匹配项的接边ID默认显示为 -1，如下图。

若两图层在设置的容差范围内没有一条可接边的要素，则点击"检查"后，弹出对话框提示"接边范围内没有可接边要素！"

5. 点击"退出"按钮退出。

连接线

交互连接线

功能说明

交互选择两条或多条线，可自动将其连接为一条线。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

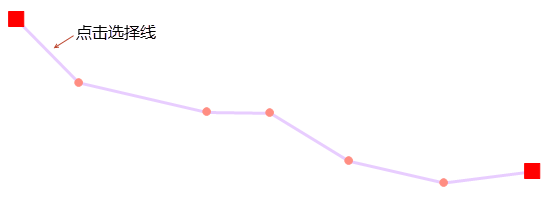

2. 点击"线编辑"--"编辑线"面板中的"交互连接线"，点击鼠标左键选中第一条线，选中线会开始闪烁；

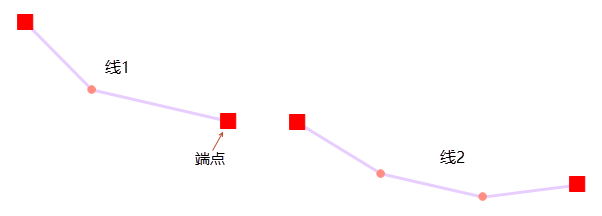

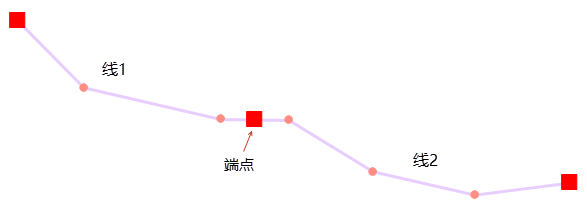

3. 点击鼠标左键选中第二条线，此时系统会将第一条线的尾端与离第二条线距离最近的一端相连。若还需继续在该线上连线，可继续鼠标左键点选，直至点击鼠标右键结束。

自动连接线

功能说明

连接线是按空间关系或属性字段，对线图元进行批量连接。在实际应用中，若线数据存在很多碎小线，且影响后续的数据处理，则可通过该功能连接碎小线。

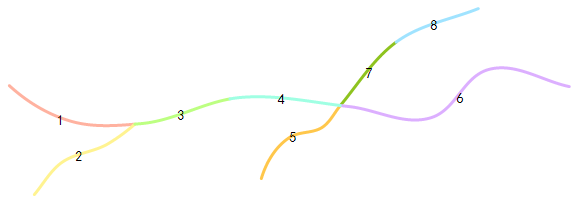

如下所示的8条线段：

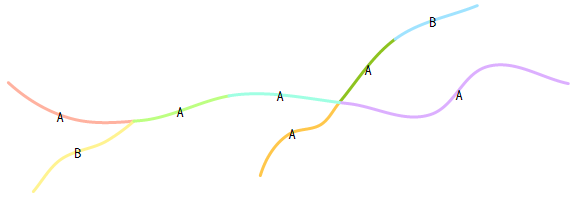

其某字段属性值如下所示：

按空间邻接关系

按照空间邻接关系自动连接线后结果如下所示：

结果中，线3和线4自动连接为一条线；线7和线8自动连接为一条线。线1/2/3由于是三条线相交，不会自动连接为一条线；线4/5/6/7由于是四条线相交，不会自动连接为一条线。

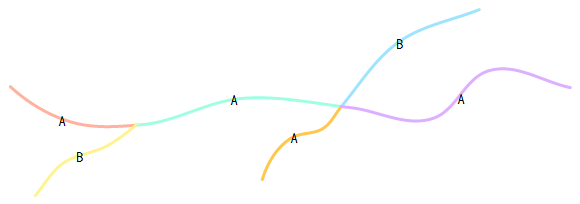

按属性字段

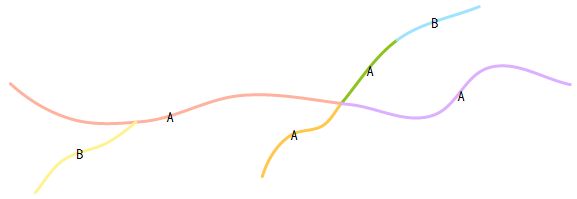

按照该属性字段值自动连接线后的结果如下所示：

结果中，线1/3/4空间相邻且属性值一致，被自动连接为一条线。线7/8空间相邻但属性值不一致，不会进行连接；线4/5/7空间位置相邻且属性值一致，但由于是三条线相交，因此不会进行自动连接。

操作说明

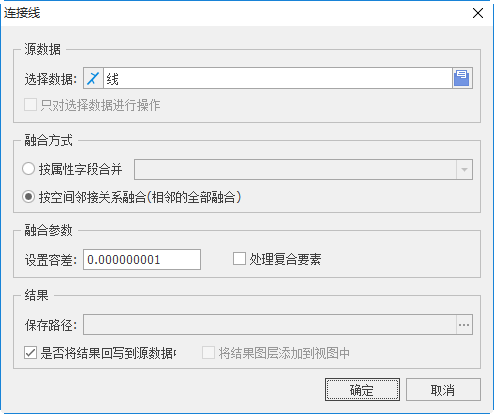

1. 点击"线编辑"--"编辑线"面板中的"自动连接线"，启动如下对话框：

2. 选择源数据。可选择线简单要素类或本地线文件，也可对已选择的线图元进行操作；

提示：

如果需对已选择的线图元进行操作，则先点击"线编辑"--"输入线"面板中的"选择线"按钮，并在待编辑的线图层中框选要编辑的线图元，然后再点击"自动连接线"功能。

3. 选择融合方式。系统提供了按属性字段合并和按空间邻接关系两种融合方式。

【按属性字段合并】：在容差范围内，且属性值相同的多个线图元合并为一个线图元；属性字段可选择一个或多个；
【按空间邻接关系融合】：在容差范围内，相邻的线全部合并。

4. 设置融合参数。包括设置容差范围以及选择是否处理复合要素。

【设置容差】：用于确定容差范围，当线与线之间的距离在容差范围内，才能融合；
【处理复合要素】：若勾选了此项，则多线叠加后结果仍为多线。当参与运算中的图层存在多线，且您在结果中仍然想保留多线状态，建议勾选。

5. 选择数据保存方式。若勾选"是否将结果回写到源数据中"，则连接结果将保存到源线图层中，覆盖原来的线图元；若取消勾选，则自动切换到勾选"将结果图层添加到视图中"状态，点击按钮进入数据保存界面，设置数据保存路径及结果数据名称；

6. 点击"确定"，完成操作。

剪断线

功能说明

在矢量线编辑过程中，有时候需要将一条线按照一定规则分割成若干条线。针对不同的应用场景，MapGIS提供了多种剪断线方法，有"剪断一条线（有剪断点）"、"剪断一条线（无剪断点）"、"按规则剪断一条线（有剪断点）"、"剪断相交线（剪断母线）"、"剪断相交线（不剪断母线）"、"剪断所有相交线"六种方式可供选择。

提示：

剪断线有"有剪断点"、"无剪断点"和"剪断一条线（中点、分段、距离）"三种剪断方式可供选择。"有剪断点"方式剪断后的两条线都会在剪断处加数据点；"无剪断点"方式剪断后的两条曲线都在剪断处没加数据点。

规则	规则说明
剪断一条线（有剪断点）	用户在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成多条。
剪断一条线（无剪断点）	用户在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成两条，剪断点所在的弧段消除。
按规则剪断一条线（有剪断点）	用户在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态激活剪断线功能并指定剪断线规则后，交互选择一条线，可根据指定规则将线分割为两条线。
剪断相交线（剪断母线）	当两条线相交时，可通过此功能从相交处对线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。
剪断相交线（不剪断母线）	当母线与子线相交时，可通过此功能在相交处对子线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。
剪断所有相交线	通过"剪断所有相交线（剪断母线）"功能，可将线图层内所有相交的线自动进行剪断。

剪断一条线（有剪断点）

功能说明

用户在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成多条。

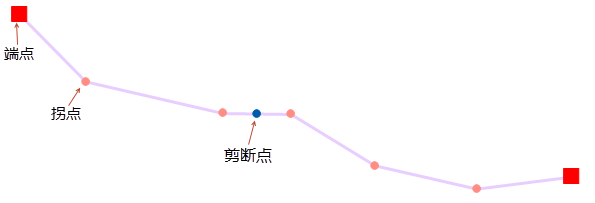

原始线状态如下所示：

结果从剪断点位置，被分割成两条线：

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态。点击"线编辑"面板，选择"剪断线"--"剪断一条线（有剪断点）"；

2. 在地图视图中，交互选择一条线；

3. 在该线段上依次交互点击选择一个或多个剪断点，右键结束操作；

4. 结果从剪断点位置，原始一条线被分割成多条线；

5. 剪断完成后，在属性表中变为两条属性记录，除默认的属性字段外，两条记录的属性值相同。

剪断一条线（无剪断点）

功能说明

用户在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态激活剪断线功能后，再指定剪断点，可从剪断点位置将所选择的线分割成两条，剪断点所在的弧段消除。

原始线状态如下所示：

结果从剪断点位置，被分割成两条线：

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态。点击"线编辑"面板，选择"剪断线"--"剪断一条线（无剪断点）"；

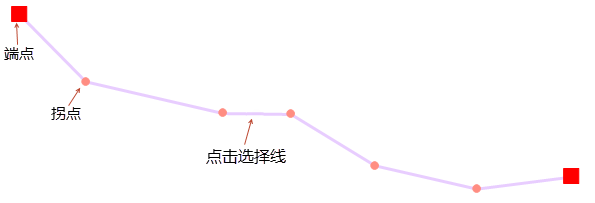

2. 在地图视图中，交互点击选择一条线；

3. 当选择的点两端线点个数少于2个时，会提示"剪断点的两端各自至少有2个节点"；

4. 剪断完成后，从剪断点位置，原始一条线被分割成两条线，选择点所在的弧段会自动消除；

5. 剪断完成后，在属性表中变为两条属性记录，除默认的属性字段外，两条记录的属性值相同。

按规则剪断一条线（有剪断点）

功能说明

用户在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态激活剪断线功能并指定剪断线规则后，交互选择一条线，可根据指定规则分割线。

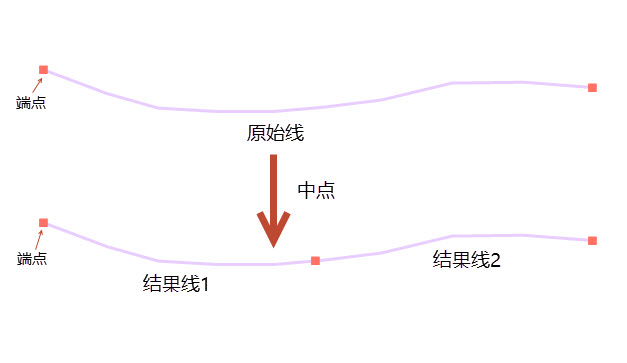

分段总数

根据设定的分段数，将线段进行平均分割。

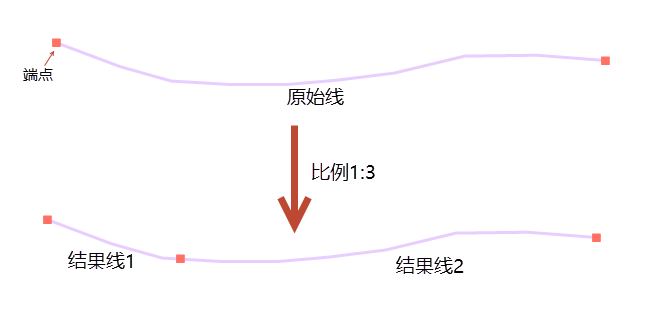

分段比例

按照指定的距离比，将选中的线剪断为两条线。

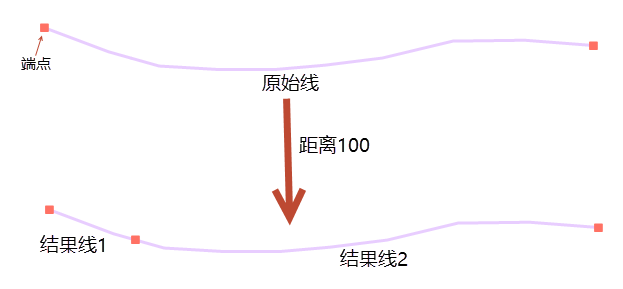

距离

按照指定的距离，将选中的线剪断为两条线，其中第一条线的长度为指定距离。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态。点击"线编辑"面板，选择"剪断线"--"按规则剪断一条线（有剪断点）"；

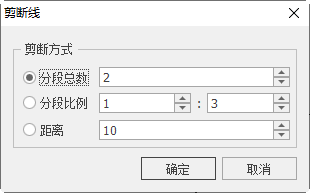

2. 弹出如下所示对话框，用户需指定剪断线规则；

3. 设置规则后，在地图视图中交互点击选择一条线；

4. 完成后，可自动将选中的线剪断为两条线。

提示：

1、若对组合线进行剪断，则将以剪断点为分界处，将组合线分解。

2、不可以对线的端点进行剪断操作，否则系统会弹框提示："不能以线的端点作为剪断点！"

剪断相交线（剪断母线）

功能说明

当两条线相交时，可通过此功能从相交处对线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。

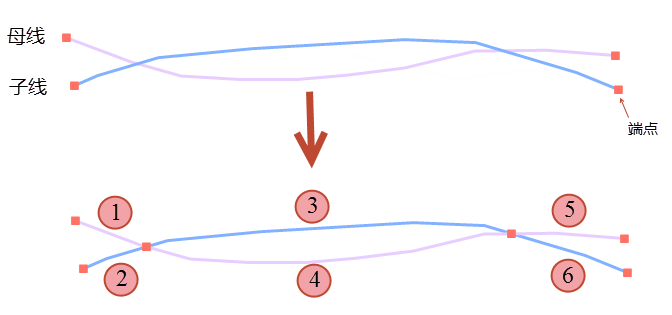

如下图所示两条线，通过"剪断相交线（剪断母线）"功能，可被剪断为六条线。剪断线后，结果线参数与原始线参数一致。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"面板，选择"剪断线"--"剪断相交线（剪断母线）"；

3. 先点选一条线作为母线，再点选一条线作为子线；

4、结果母线和子线会根据相交点剪断为多条线。

剪断相交线（不剪断母线）

功能说明

当母线与子线相交时，可通过此功能在相交处对子线进行剪断。两条相交线可来自于同一个线图层，也可来自于两个线图层。

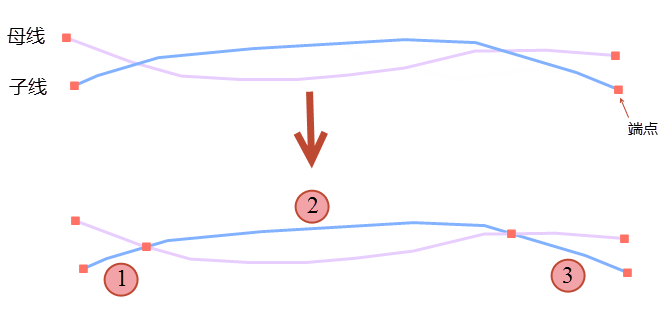

如下图所示两条线，通过"剪断相交线（剪断母线）"功能，子线可被剪断为三条线，但母线还是一条线。剪断线后，结果线参数与原始线参数一致。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"面板，选择"剪断线"--"剪断相交线（不剪断母线）"；

3. 先点选一条线作为母线，再点选一条线作为子线；

4、结果只有子线会根据相交点剪断为多条线。

剪断所有相交线

功能说明

通过"剪断所有相交线（剪断母线）"功能，可将线图层内所有相交的线自动进行剪断。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"面板，选择"剪断线"--"剪断所有相交线"；

3. 系统会自动将该图层内所有相交的线段剪断为多条线。

提示：

此功能不处理组合线相交以及自相交线。若要对自相交线进行剪断，请使用"线拓扑查错"→"清除重叠坐标及自相交剪断"功能。

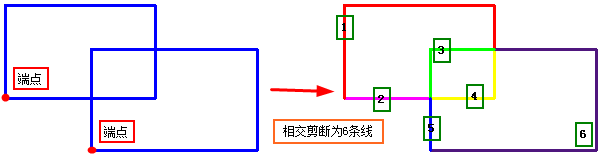

在对有相交的封闭线（如矩形、圆、椭圆等）进行剪断操作时，除了相交点外，每个封闭线的首尾闭合点处也会生成节点。因此，若对两个相交矩形进行剪断，结果为6条线。

延长缩短线

延长线（按F9缩短线）

功能说明

延长线用以实现对线延长（加点）或缩短（退点）的操作。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 启动"线编辑"面板中"延长缩短线"->"延长线（按F9缩短线）"功能，在地图视图中鼠标左键交互选择一条线；

3. 默认按照线方向进行延伸，用户可通过键盘"F11"快捷键改变延伸方向；

4. 在地图视图中鼠标左键交互点击点即可实现线继续输入操作；

5. 若用户需要缩短线，启动功能后，可通过键盘"F9"进行删点操作。

靠近线

功能说明

"靠近线"功能有靠近线后母线加点和母线不加点两种情况。

（1）母线不加点是指靠近后母线不加点，但对交点处进行无级放大时有可能出现不套合情况；

（2）母线加点是指靠近后选择的母线在相交位置增加了一个点，使得母线发生改变，此情况下，对交点处进行无级放大始终为套合。

操作说明

1. 在工作空间将待操作的线图层设置为"当前编辑"或"编辑"状态；

2. 点击"线编辑"菜单选择"延长缩短线"，点击"靠近线"（或"靠近线（母线加点）"）功能；

3. 在视图区中先点击鼠标左键选择一条线作为母线，然后点选或者框选需要靠近的单条或多条子线，可以跨图层选择母线和子线，被选中线将延长和母线相交，操作完成。

提示：

选择的被延长线必须保证延长后可以与母线相交，否则对选择的被延长线不做任何处理。

删除/移动/复制

删除线

功能说明

删除选中的线图元。

操作说明

1. 在工作空间将待修改的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"选择"删除线"功能，在数据视图中点选或框选将删除的线图元（也可先进行图元选择，然后进行功能选择）；

3. 待鼠标变为状态，按下鼠标左键不放，拖动图元到指定位置，松开鼠标左键，图元即被删除。

移动线

功能说明

移动选中的线图元到指定位置。

操作说明

1. 在工作空间将待修改的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"常规"菜单下的"移动"，在数据视图中点选或框选将移动的线图元（也可先进行图元选择，然后进行功能选择）；

3. 待鼠标变为状态，按下鼠标左键不放，拖动图元到指定位置，松开鼠标左键，图元即被移动。最后点击鼠标右键结束操作。

提示：

辅助移动图元的快捷键：

选中线图元后，按下Ctrl键，拖动鼠标图元将只沿X方向移动；

选中线图元后，按下Shift键，拖动鼠标图元将只沿Y方向移动；

选中线图元后，按方向键可以进行微移；

选中线图元后，按下A键可弹出"移动距离设置"对话框，可进行精确移动。

复制线

功能说明

复制视图区中已有的线图元。

操作说明

1. 在工作空间将待修改的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"常规"菜单下的"复制"，在数据视图中点选或框选需复制的线图元，被选线图元开始闪烁（也可先进行图元选择，然后进行功能选择）；

3. 按下鼠标左键不放，拖动图元到适当位置，松开鼠标左键即完成复制；

4. 重复步骤3，可多次复制图元到不同位置上，直至用户按下鼠标右键。

提示：

辅助复制图元的快捷键：

选中线图元后，按下Ctrl键，拖动鼠标图元将只沿X方向移动；

选中线图元后，按下键Shift，拖动鼠标图元将只沿Y方向移动；

选中线图元后，按下A键可弹出"移动距离设置"对话框，可以精确定位目标位置，点击"确定"完成复制。

缩放线

功能说明

对线图元进行缩放。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击"线编辑"—"常规"菜单下的"缩放"，在视图区中点选或框选要缩放的线图元（可同时选择多条），被选中线图元显示其外包矩形和缩放手柄，且默认所选图元的外包矩形中心为缩放参考点（图中十字标注）；

更改缩放参考点：将鼠标移至当前参考点位置，待鼠标变为状态，按下鼠标左键不放，拖动参考点到目标位置；

3. 移动鼠标光标到手柄处，待鼠标变为可缩放状后，按下鼠标左键（不松开）拖动鼠标开始缩放，松开鼠标则停止缩放；当鼠标在外包矩形内时，按下鼠标也可以进行缩放，最后点击鼠标右键结束操作。

提示：

1、选中元素后，按方向键可以整数倍缩放（0，1，2，...），上、右方向键为放大，下、左方向键为缩小；

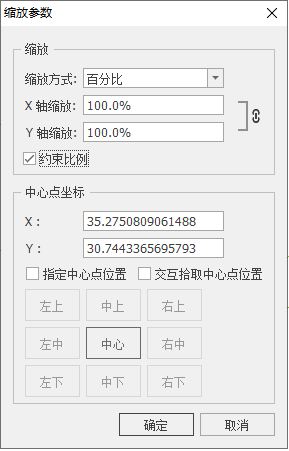

2、变换线时，按快捷键"A"，可启动如下所示的缩放参数设置对话框，用户可手动设置"缩放比例"和"中心点"。

【缩放方式】：包括百分比和外包络矩形两种方式；
【X、Y轴缩放】：设置X、Y轴缩放值；
【约束比例】：勾选则X、Y轴缩放值同步变化；
【中心点坐标】：设置线缩放中心点的坐标；
【指定中心点位置】：勾选后可在下方选择方位来指定中心点位置；
【交互拾取中心点位置】：勾选后将鼠标移动到目的位置，点击鼠标左键拾取中心点，会自动生成X、Y值。

旋转线

功能说明

围绕旋转参考点旋转线。

操作说明

1. 在工作空间将待操作的线图层设置为"编辑"或"当前编辑"状态；

2. 点击线编辑""—"常规"面板中的"旋转"；

3. 在视图区中点选或是拉框选择要旋转的线图元（可以多选），此时光标变为旋转状，且默认所选图元的外包矩形中心为旋转参考点（图中十字标注）；

更改旋转参考点：将鼠标移至当前参考点位置，待鼠标变为状态，按下鼠标左键不放，拖动参考点到目标位置；

4. 确定旋转参考点后，按下鼠标左键（不松开）拖动鼠标开始旋转。最后点击鼠标右键结束操作。

提示：

选中某要素后，按方向键可以进行30度为步长的旋转；

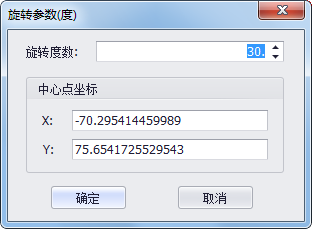

选中要素后，按下A键，系统弹出"旋转参数（度）"对话框，用户可输入"旋转度数"以及"中心点坐标"完成旋转。

3. 接下来的操作和"圆心半径造圆"类似，在想要将几点捏合的地方按下鼠标左键不放开，拖动鼠标拉出一个圆，将需要捏合的点都圈进来，落入平差圆中的线头坐标都将落到平差圆的圆心处。

提示：

线拓扑查错自动对线图层进行多项拓扑规则检查，当数据量比较大时，会相对比较耗时。实际应用中，用户没有必要对所有拓扑规则进行检查，建议用户通过"通用编辑"面板中的"拓扑检查"功能，选择若干规则进行检查。

另：当一个线图元存在多个拓扑错误时，一次查错操作只能显示一个错误。因此需多进行几次检查，以保证线没有任何拓扑错误。

线拓扑查错包含的规则如下所示：

拓扑规则	结果形态	规则描述	拓扑处理
不能为多线	线	线不能为多线	拆分：将多线打散，长度最大的线继承原多线的oid，其他的线作为新要素添加到简单要素类中

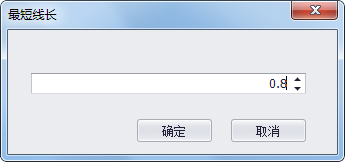

不能有微短线	线	线的总长度不能小于阈值	删除： 1)线对应的oid为多线：删除有错误的线，但保留其他无拓扑错误的线 2)线对应的oid不为多线：删除该oid
不能重叠	线	线不能与其他线相互重叠，线自身可以相连、相交和重叠	剪除：用户可交互设置剪除哪一个图元，剪除后剩下的线为多线
不能相交	点	线不能与其他线的任何部分相交或重叠	剪断线：由交点处将线剪断
不能有悬挂点	点	线的端点必须与其他线的端点相连	无
不能有伪节点	点	伪节点：节点所关联的折线有且仅有两条	无
不能自重叠	线	线不能自重叠	无
不能自相交	点	线不能与自身相交或重叠	剪断线：剪断自相交线，会将所有的交点剪断
不能有重复点	点	组成线的各个点(除了首尾点)不能有重复	去除重复点：删除重复的点

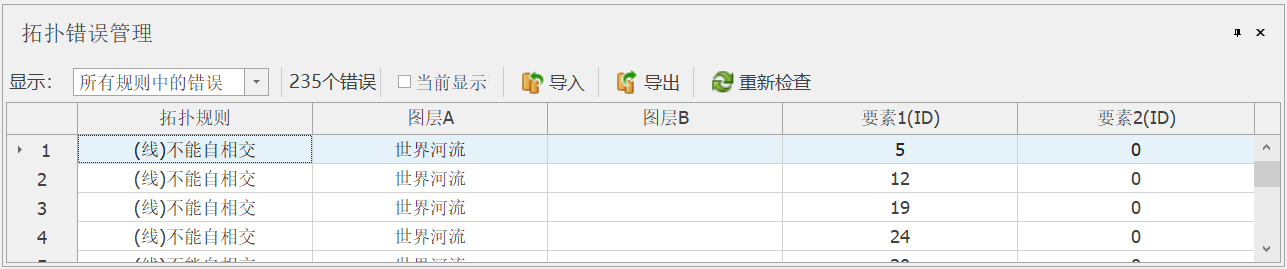

3. 鼠标左键单击某项错误，对应项将在视图区闪烁显示；

4. 选择某项错误后单击鼠标右键，右键菜单中有相应的改错选项供用户选择。

3. 选择某项错误后单击鼠标右键，右键菜单中有相应的改错选项供用户选择。

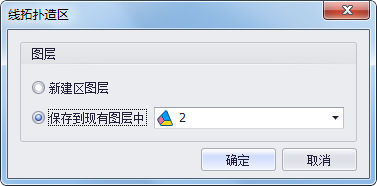

3. 弹出"线拓扑造区"对话框，设置生成的区图层的存放路径及名称，点击"保存"，根据线图层的线要素生成区文件。

【新建区图层】：将结果保存到新建图层上。若选择该选项，点击"确定"后弹出"保存文件"对话框，在该对话框上设置新建图层的保存路径和名称；
【保存到现有图层中】：将结果保存到已加载至工作空间的任一区图层中。若选择该选项，用户可在下拉列表中选择图层。

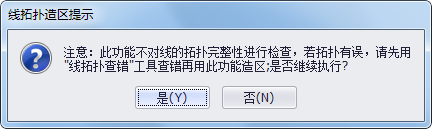

提示：

此功能不对线的拓扑完整性进行检查，所以在执行此操作前，可使用"线拓扑处理"或其他功能对线进行处理。
