二维矢量数据

MapGIS 二维矢量数据包括矢量点/线/区/注记，在MapGIS GDB中涉及到了要素数据集、简单要素类和注记类三个节点。本章节主要讲解了第三方格式与MapGIS GDB中矢量数据间相互转换。

ArcGIS File GDB/ArcGIS Personal GDB

功能说明

配置"ArcGIS FileGDB/PersonalGDB中间件"后，MapGIS可直接读取ArcGIS File GDB数据和ArcGIS Personal GDB数据。同时，可通过数据导入/导出功能，实现MapGIS数据与ArcGIS File GDB/ArcGIS Personal GDB间的互转。

目前ArcGIS File GDB/ArcGIS Personal GDB数据的导入，仅可通过"数据库/要素数据集"节点的"导入"功能实现。

提示：

ArcGIS File GDB/ArcGIS Personal GDB与MapGIS GDB数据间互转，目前仅支持要素数据集、简单要素类和注记类，其他类型，如栅格、镶嵌数据集暂不支持。

操作说明

（一）数据导入

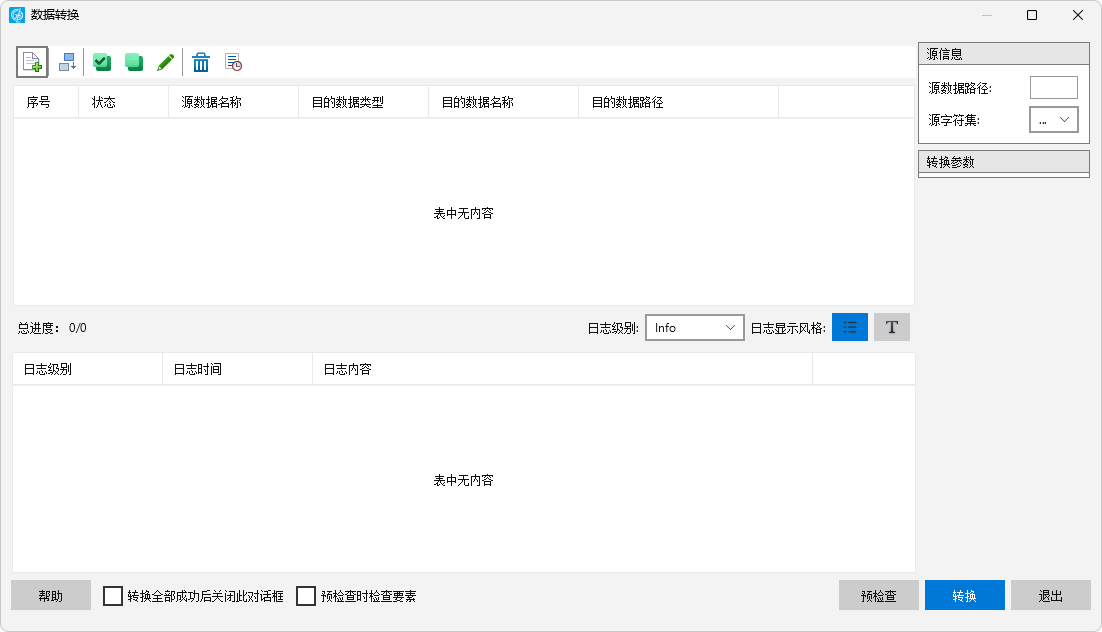

1. 在"数据库"或"要素数据集"节点，右键面板中启动"导入"功能，弹出如下所示对话框： 可选择ArcGIS File GDB或ArcGIS Personal GDB；

2. 点击"添加",选择"ArcGIS File GDB"或"ArcGIS Personal GDB"类型，添加对应类型数据；

提示：

此处目的数据名是目标MapGIS GDB数据库名称，不可修改。

3. 添加数据后，界面其他参数设置可参考"导入MapGIS 6x数据"；

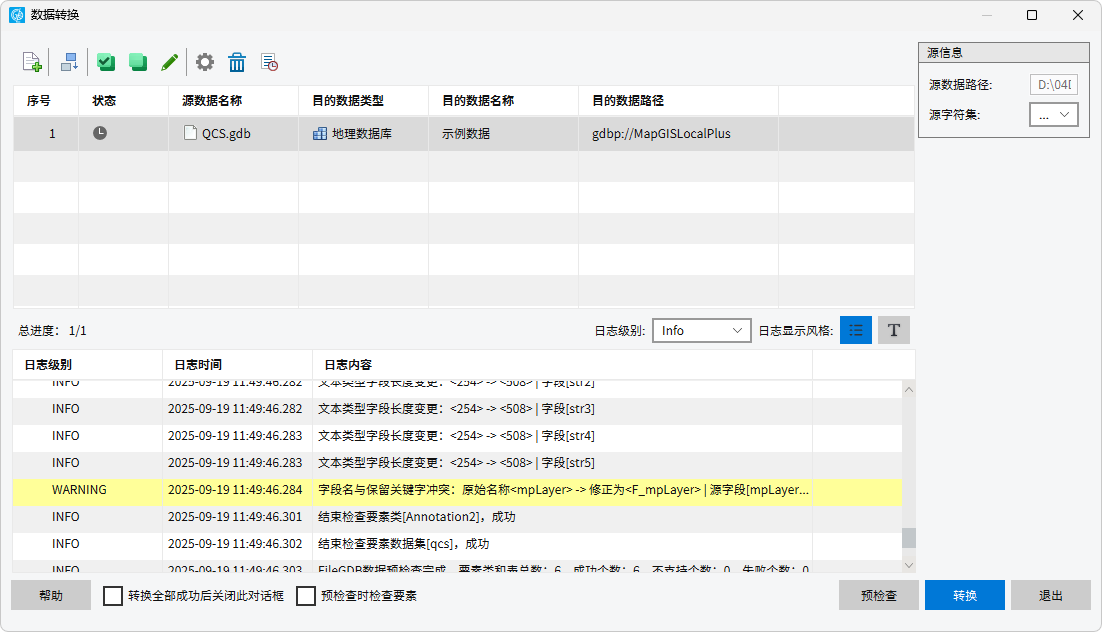

4. 点击"预检查"，可以对选择的ArcGIS File GDB或ArcGIS Personal GDB进行预检查；

提示：

1、ArcGIS的文本类型单位为字符，MapGIS的文本类型单位为字节，因此导入后会将长度扩大一倍。

2、若不勾选"预检查时检查要素"则只进行数据名称、属性、数据类型等的检查，勾选则额外检查要素的几何等信息。

3、仅提供ArcGIS File GDB、ArcGIS Personal GDB、Shapefile数据导入和ArcSDE中间件数据导出的预检查功能，其余数据请直接进行转换。

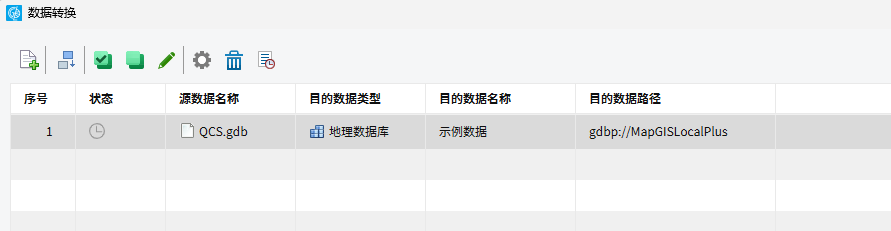

4. 点击"转换"，可将整个ArcGIS File GDB或ArcGIS Personal GDB导入到MapGIS GDB中。

（二）数据导出

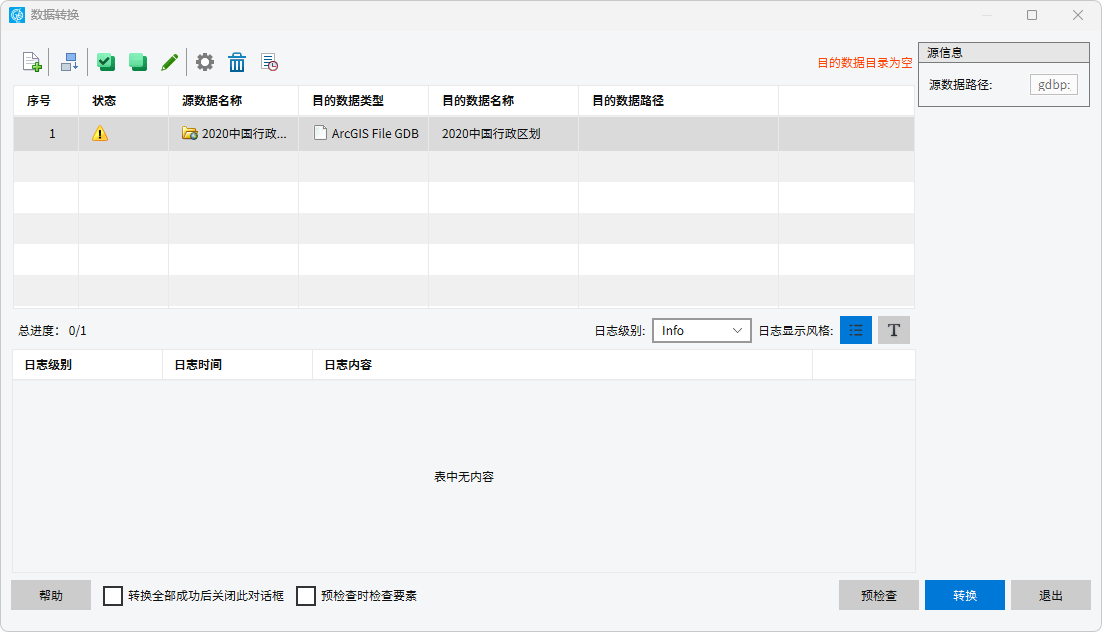

1. 在"数据库"或"要素数据集"节点，右键面板中启动"导出"功能，右键"导出"->"导出ArcGIS File GDB"或"导出ArcGIS Personal GDB"，弹出如下所示对话框：

提示：

导出不提供预检查功能，请直接进行导出操作。

2. 设置目标类型为 ArcGIS File GDB 或 ArcGIS Personal GDB，目的数据名及结果路径，界面其他参数设置可参考"导入MapGIS 6x数据"；

3. 点击"转换"，可将整个数据库导出为ArcGIS File GDB或ArcGIS Personal GDB。

Shapefile、mif、e00、GML、Json、GeoJson数据

功能说明

MapGIS可支持将*.shp、*.mif、*.e00、*.gml、*.kml、*.json、*.geojson等数据与MapGIS的矢量点/线/区互转。

  • shapefile 是一种矢量数据存储格式，用于存储具有相同几何类型（例如点、线和面）和相同空间参考的地理要素的位置、形状和属性。
  • mif是Mapinfo用来向外交换数据的一种中间交换文件。
  • e00是 ESRI ArcInfo 交换文件，是 ESRI 的专有文件格式。
  • GML是一种用可扩展标记语言(XML)编写地理信息的方式，以方便地理信息的传输和存储。
  • KML是一种基于 XML 的文件格式，用于显示地理环境中的信息。

操作说明

*.shp、*.mif、*.e00、*.gml、*.kml、*.json、*.geojson等数据的操作基本一致，下面以shp数据为例进行讲解。

（一）数据导入

1. 选择MapGIS Catalog中"数据库"、"要素数据集"或"简单要素类"节点，右键面板中启动"导入"功能，弹出如下所示的数据转换对话框：

2. 点击"添加",选择"矢量文件"类型，可选择本地*.shp文件，界面其他参数设置可参考"导入MapGIS 6x数据"；

3. 选择某个数据后，在对话框右侧可进行高级选项设置：

  • 【源字符集】：设置源数据编码模式，默认即可；
  • 【保留空数据】：默认不勾选，若数据的图元个数为0时，会删除该空数据；勾选时，可保留空数据；
  • 【统改同类型转换项】：点击时，可同步修改数据转换列表中所有同类型数据的高级参数。

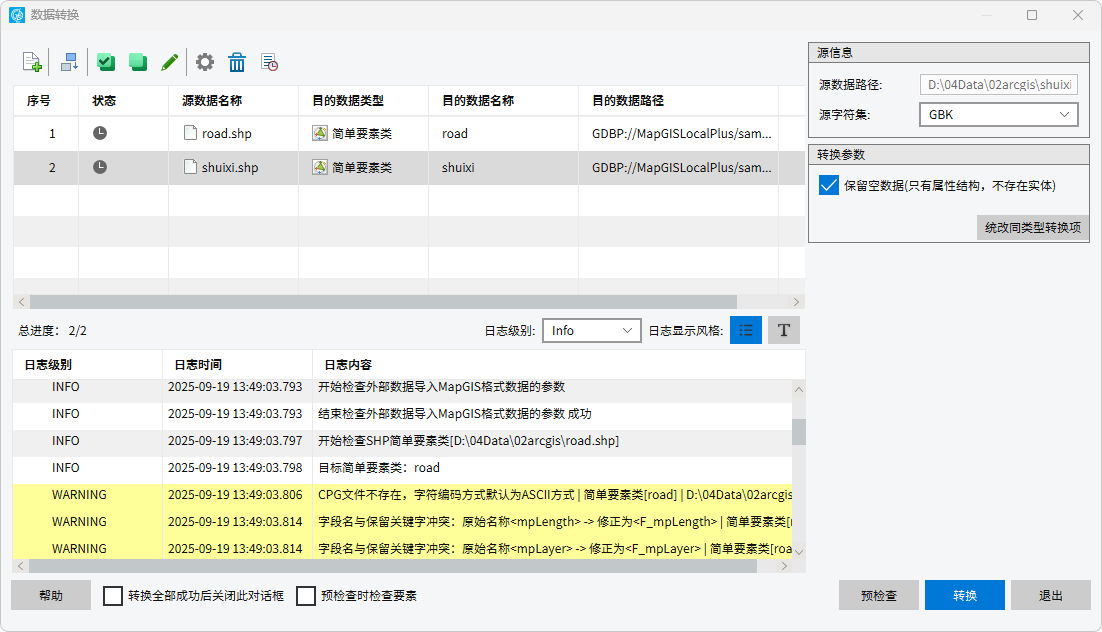

4. 点击"预检查"，可以对选择的Shapefile数据进行预检查；

提示：

1、ArcGIS的文本类型单位为字符，MapGIS的文本类型单位为字节，因此导入后会将长度扩大一倍。

2、若不勾选"预检查时检查要素"则只进行数据名称、属性、数据类型等的检查，勾选则额外检查要素的几何等信息。

3、仅提供ArcGIS File GDB、ArcGIS Personal GDB、Shapefile数据导入和ArcSDE中间件数据导出的预检查功能，其余数据请直接进行转换。

5. 点击"转换"，可将*.shp文件导入到MapGIS GDB中。

（二）数据导出

1. 选择MapGIS Catalog中"数据库"、"要素数据集"或"简单要素类"节点，右键面板中启动"导出"功能，弹出如下所示对话框：

2. 添加待导出数据后，设置目的数据类型为"shape文件"，界面其他参数设置可参考"导入MapGIS 6x数据"；

3. 选择某个数据后，在对话框右侧可进行高级选项设置：

  • 【导出带z坐标的shp文件】：勾选时，若源矢量数据带z坐标，可将z坐标导出到shp中；
  • 【统改同类型转换项】：勾选时，可同步修改数据转换列表中所有数据的高级参数。

4. 点击"转换"，可将矢量点/线/区导出为本地*.shp文件。

Dxf/Dwg数据

功能说明

MapGIS可支持Dxf/Dwg数据与MapGIS的矢量点/线/区/注记互转。

提示：

Dxf/Dwg数据中可能同时包含点/线/区/注记，导入到MapGIS中后，会变为四个图层。将MapGIS矢量点/线/区/注记导出为Dxf/Dwg数据时，只能导出为多个Dxf/Dwg。

操作说明

导入Dxf/Dwg数据时，其操作步骤同"shp数据"，下面只对数据转换的参数设置进行说明。导入Dxf/Dwg数据时，其高级参数设置界面如下所示：

CAD导入/导出配置文件说明

在MapGIS和AutoCAD中，均可将矢量数据进行符号化显示。在MapGIS中，矢量数据可关联某一个系统库，矢量数据中记录了每一个矢量图元对应的系统库中符号、颜色、字体的ID值，从而可以符号化显示矢量符号。在AutoCAD中，矢量数据也是通过关联样式、颜色等信息进行符号化显示。

MapGIS在进行dxf/dwg数据导入/导出时，默认只会导出几何图形和属性信息，需借助配置文件，实现符号样式信息互转。

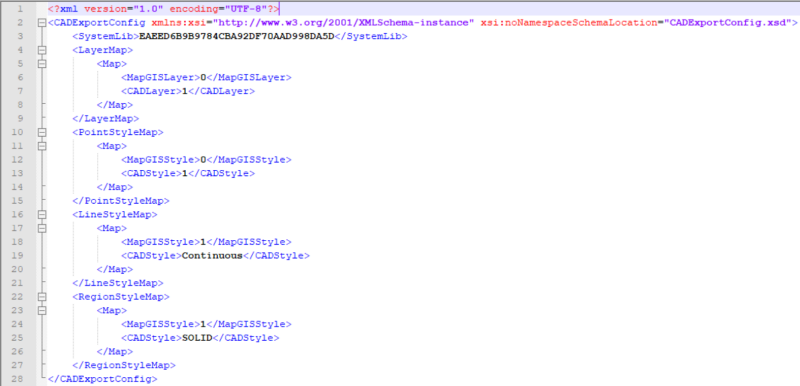

下面以CAD导出配置文件为例，对文件内容进行说明，导入配置文件使用方法基本相同。"CAD导出示例配置文件.xml"内容如下：

其中，前三行为配置文件说明信息，可直接使用不进行任何修改：

（1）层转换信息

在MapGIS中，矢量点线区包含默认属性字段"mplayer"，该字段可用于记录数据的分层信息；在AutoCAD中，可根据数据类别进行分层管理，实现一类一层。

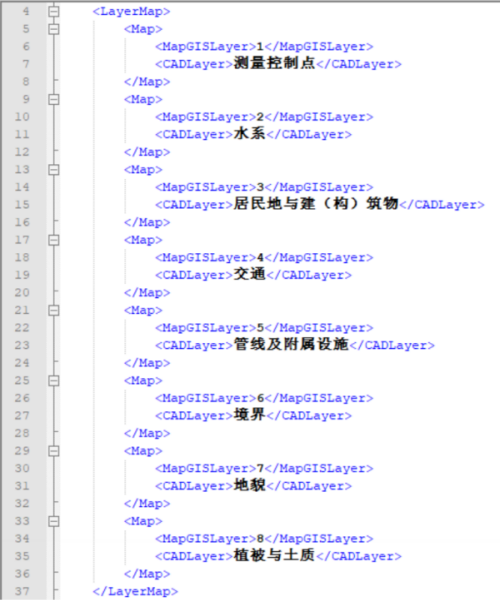

在CAD导出配置文件中，<LayerMap>部分信息记录了MapGIS和CAD的层转换关系。如下图所示：

其中，在MapGIS中，数据的"mplayer"属性字段的值为1~8。导出为dxf/dwg数据后，数据包括"控制测量点"、"水系"、"居民地与建（构）筑物"、"交通"、"管线及附属设施"、"境界"、"地貌"和"植被与土质"八个层次。在MapGIS中，"mplayer"值为"1"的矢量图元全部导入到"控制测量点"层，"mplayer"值为"2"的矢量图元全部导入到"水系"层，依次类推。

（2）点样式

在MapGIS矢量数据中，矢量点数据是通过关联系统库中某一个"子图号"来进行符号化显示；在dxf/dwg数据中，矢量点通过"块"来进行符号化显示。

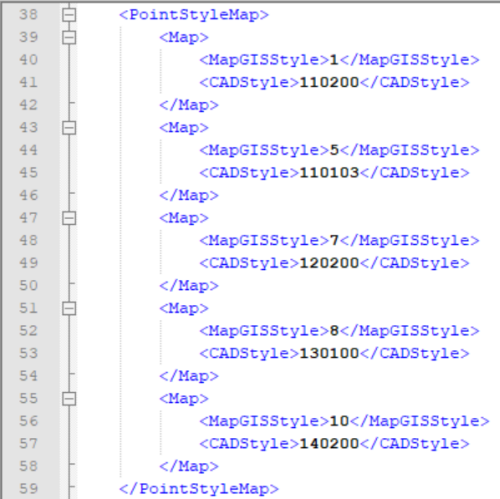

在CAD导出配置文件中，<PointStyleMap>部分信息记录了MapGIS和CAD的点符号转换关系。如下图所示：

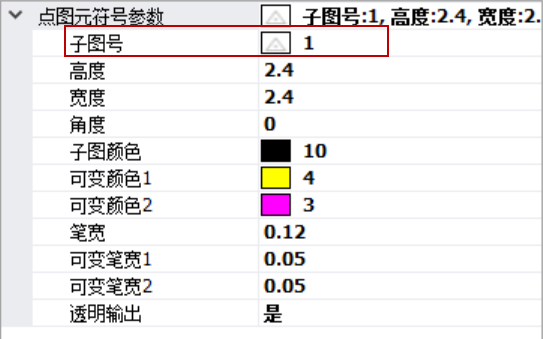

其中，在MapGIS中，矢量点的参数信息中"子图号"为"1"的点图元导出为dxf/dwg数据后，在CAD中采用"110200""块"显示。在MapGIS中，矢量点的参数信息中"子图号"为"5"的点图元导出为dxf/dwg数据后，在CAD中采用"110103" "块"显示。依次类推。

（3）线样式

在MapGIS矢量数据中，矢量线数据是通过关联系统库中某一个"线型号"来进行符号化显示；在dxf/dwg数据中，矢量线通过"线型"来进行符号化显示。

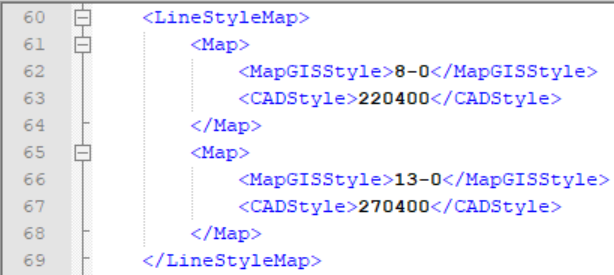

在CAD导出配置文件中，<LineStyleMap>部分信息记录了MapGIS和CAD的线符号转换关系。如下图所示：

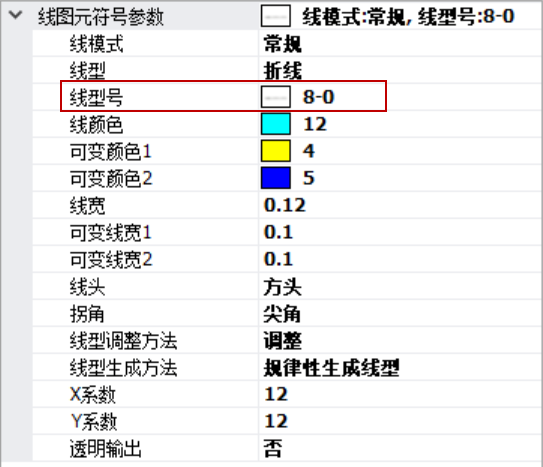

其中，在MapGIS中，矢量线的参数信息中"线型号"为"8-0"的线图元导出为dxf/dwg数据后，在CAD中采用"220400"线型显示。在MapGIS中，矢量线的参数信息中"线型号"为"13-0"的线图元导出为dxf/dwg数据后，在CAD中采用"270400"线型显示。依次类推。

（4）区填充样式

在MapGIS矢量数据中，矢量区数据是通过关联系统库中某一个"图案编号"来进行符号化显示；在dxf/dwg数据中，矢量区通过"图案填充"来进行符号化显示。

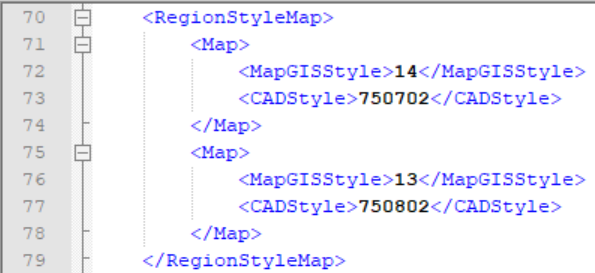

在CAD导出配置文件中，<RegionStyleMap>部分信息记录了MapGIS和CAD的区符号转换关系。如下图所示：

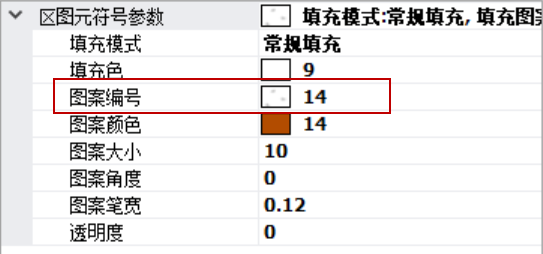

其中，在MapGIS中，矢量区的参数信息中"图案编号"为"14"的区图元导出为Dxf/Dwg数据后，在CAD中采用"750702"图案填充显示。在MapGIS中，矢量区的参数信息中"图案编号"为"13"的区图元导出为Dxf/Dwg数据后，在CAD中采用"750802"图案填充显示。依次类推。

提示：

在进行Dxf/Dwg数据转换时，颜色、大小和线宽等参数信息可自动进行转换，无需用户进行配置文件设置。但MapGIS符号比较复杂，大小、线宽、颜色等参数可记录在可变颜色中，此时无法正确转出。
