三维数据

三维模型数据

功能说明

MapGIS支持导入的三维模型数据包括*.obj、*.off、*.ply、*.fbx、*.3ds、*.stl、*.dae、*.dxf、*.blend、*.x、*.osgb、*.osg、*.xml等通用模型数据。

obj文件是一种通用的3D模型文件格式，可以用于3D软件模型之间的互导；
off是一种3D文本格式，通过定义点、线、面的方式来描述3D物体；
ply是一种多边形模型数据格式，每个PLY文件只用于描述一个多边形模型对象(Object)；
3ds文件是3D MAX中的一种3D模型文件格式，可以用于导出文件模型。
dae文件是纯文本的模型格式，其本质就是一个xml文件。
osgb文件（二进制文件）是倾斜摄影模型数据的一种，系统支持将OSGB数据导入为三维简单要素类。
osg文件（文本文件）也是倾斜摄影模型数据的一种，osgb文件可以经过一定形式转换成osg文件。
stl文件是计算机图形应用系统中，用于表示三角形网格的一种文件格式。
xml文件是一种用于标记电子文件使其具有结构性的标记语言，现在多用作配置文件。
x文件也是市面上一种用来存放3D模型的文件格式。

操作说明

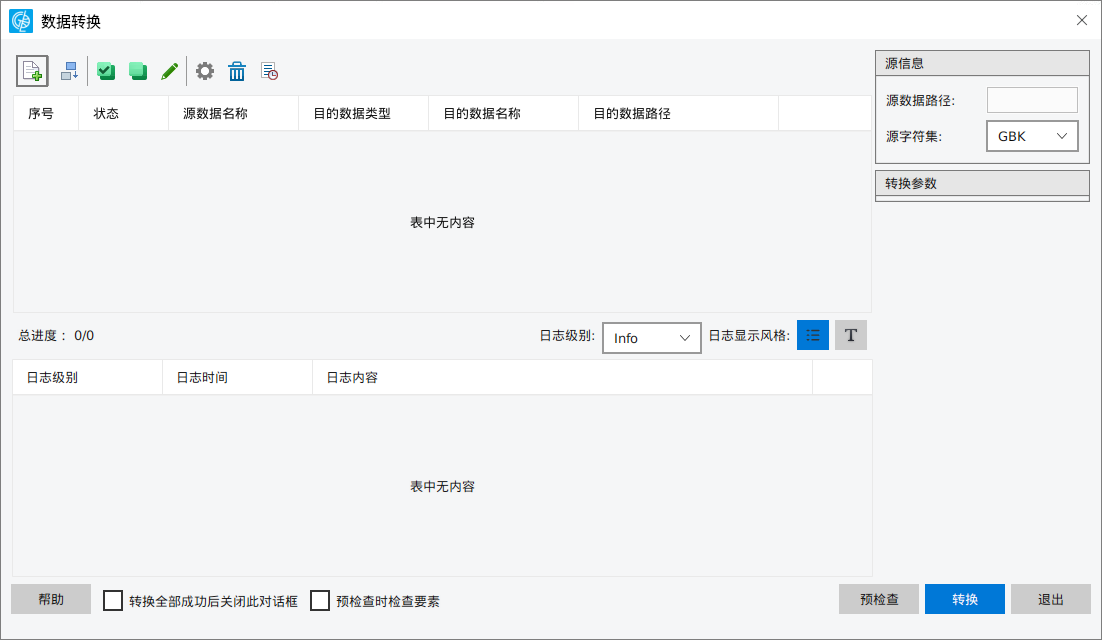

1. 选择MapGIS Catalog中"数据库"、"要素数据集"或"简单要素类"节点，右键面板中启动"导入"功能，弹出如下所示的数据转换对话框：

2. 点击"添加",选择"三维模型"类型，界面其他参数设置可参考"导入MapGIS 6x数据"；

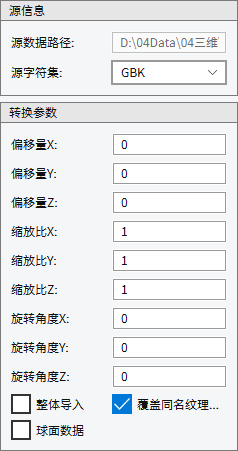

3. 选择某个数据后，在对话框右侧可进行高级选项设置：

【参照系】：设置结果三维面的空间参照系信息；
【偏移量X/Y/Z】：设置结果三维面的X/Y/Z偏移量；
【旋转角度X/Y/Z】：设置结果三维面的X/Y/Z方向旋转角度；
【缩放比X/Y/Z】：设置结果三维面的X/Y/Z方向缩放比；
【模型文件作为整体导入】：勾选后，模型导入后变为一整个要素类，只有一条属性记录；
【覆盖同名纹理文件】：勾选时，若存在同名纹理，会进行覆盖。

4. 点击"转换"，可将三维模型数据导入为MapGIS的三维面简单要素类。

点云数据

功能说明

点云数据（point cloud data）是指在一个三维坐标系统中的一组向量的集合。扫描资料以点的形式记录，每一个点包含有三维坐标，并且可以携带有关该点属性的其他信息，例如颜色、反射率、强度等。

MapGIS 可支持将点云数据导入为点简单要素类，目前可支持的点云格式包括*.las、*.obj、*.off、*.pcd、*.ply、*.pts、*.xyz等。

提示：

点云数据最终目的一般是生成M3D数据在web端显示，因此建议直接用"模型缓存"功能生成M3D，不必转换为点简单要素类。

操作说明

1. 选择MapGIS Catalog中"数据库"、"要素数据集"或"简单要素类"节点，右键面板中启动"导入"功能，弹出如下所示的数据转换对话框：

2. 点击"添加",选择"点云数据"类型，界面其他参数设置可参考"导入MapGIS 6x数据"；

3. 点击"转换"，可将点云数据导入为MapGIS的点简单要素类。

BIM

功能说明

BIM模型（Building Information Modeling）是以建筑工程项目的各项相关信息数据作为基础，管理三维建筑模型，通过数字信息仿真模拟建筑物所具有的真实信息。它具有信息完备性、信息关联性、信息一致性、可视化、协调性、模拟性、优化性和可出图性八大特点。BIM不再像CAD一样只是一款软件，而是一种管理手段，是实现建筑业精细化，信息化管理的重要工具。

MapGIS 可支持将BIM数据导入为要素数据集，目前可支持的BIM数据格式包括*.ifc、*.fbx、*.citygml、*.gml等。

操作说明

1. 选择MapGIS Catalog中"数据库"、"要素数据集"或"简单要素类"节点，右键面板中启动"导入"功能，弹出如下所示的数据转换对话框：

2. 点击"添加",选择"BIM数据"类型，界面其他参数设置可参考"导入MapGIS 6x数据"；

2. 添加数据后，界面其他参数设置可参考"导入MapGIS 6x数据"；

3. 点击"转换"，可将BIM数据导入为MapGIS的要素数据集。
