图幅工具

图幅号解析

操作说明

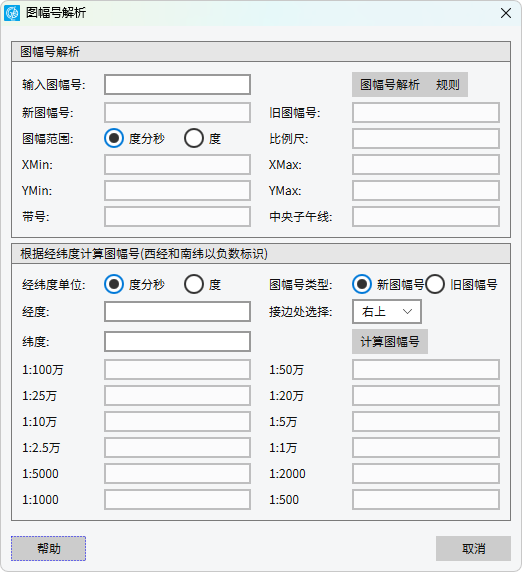

启动"工具"菜单->"图幅工具"面板->"图幅号解析"功能，弹出下图所示对话框：

（1）图幅号解析：根据输入的标准图幅号计算该图幅的新、旧图幅号和图幅范围。

在【输入图幅号】中输入一个标准图幅号（新旧都可），点击"图幅号解析"按钮，便可得到"新图幅号""旧图幅号"等结果。点击"规则"按钮，可在弹出的对话框中查看图幅号的标准。

（2）根据经纬度计算图幅号（西经和南纬以负数标识）：根据输入点的经纬度计算该点所在的图幅。

选择一种"经纬度单位"，根据选择的单位输入某点的"经度"、"纬度"值，然后选择"新图幅号"或"旧图幅号"，点击"计算图幅号"按钮，便可得到该点在各比例尺下的图幅号。

生成图框

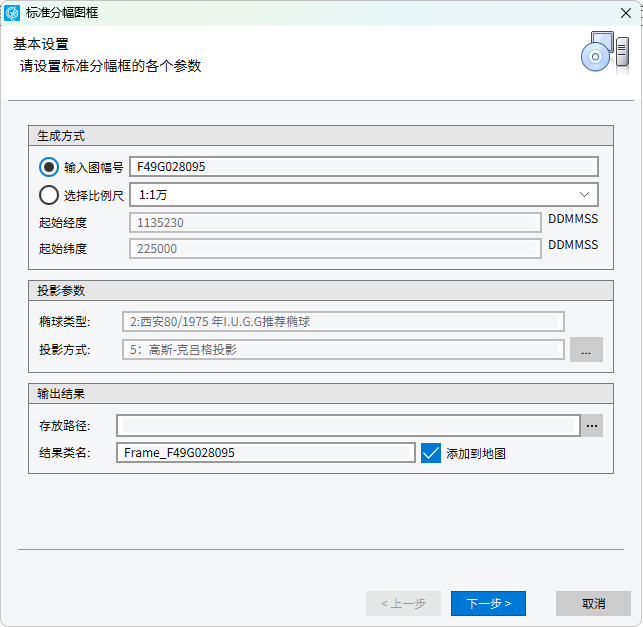

在绘制标准比例尺地形图的过程中，图廓是必不可少的，而且必须符合国家标准。我国于1991年制订了新的《国家基本比例尺地形图分幅和编号》的国家标准，并给出了不同标准比例尺地形图的编绘规范及图式，自1991年起，新测和更新的地图，照此标准进行分幅和编号。为此，利用机助制图功能，根据制订的标准，可以自助生成标准图廓（标准图框），提供了很好的工具和数学基础。

1、标准图框的数学基础

标准图框的数学基础包括绘制图框时所采用的投影类型、图幅范围及编号、坐标网和比例尺。1：100万地形图采用正轴等角圆锥投影，按纬差4°分带。各带投影的边纬与中纬变形绝对值相等。每投影带具有两条标准纬线，其纬度为：

B1=Bs+30′，B2=Bn-30′

其中Bs为所绘制图框的南边纬度，Bn为所绘制图框的北边纬度。如绘制从(114°，36°)→(120°,40°)的图框，则Bs=36°，Bn=40°。投影后的经线为直线，纬线为同心圆弧即折线，每30′点为折点，由经差1°、纬差1°的经纬线构成经纬网。

为了制作地图和使用地图的方便，通常在地图上都绘有一种或两种坐标网，即经纬线网和方里网。在1:5000～1:25万比例尺的地形图上，经纬线只以图廓线的形式直接表现出来，并在图角处注出相应度数。为了在用图时加密成网，在内外图廓间还绘有加密经纬网的加密分划短线，必要时对应短线相连，就可构成加密的经纬线网。在1：25万的地形图上，图内还有加密用的十字线。1：50万～1：100万地形图，在图面上直接绘出经纬线网，内图廓上也有加密经纬网的加密分划短线。我国规定1：1万～1：10万地形图上必须绘出方里网，其方里网的密度如表2。

方里网密度表：

2、注意事项

（1）我国规定1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万比例尺地形图，均采用高斯克吕格投影。1:2.5万～1:50万地形图均采用6度分带；1:1万及更大比例尺地形图采用3度分带，以保证必要的精度。6度分带从格林威治零度经线起，每6度分为一个投影带，全球共分为60个投影带，正好对应百万分幅列号。具体分带及带号可参见投影变换系统中高斯克吕格投影部分。

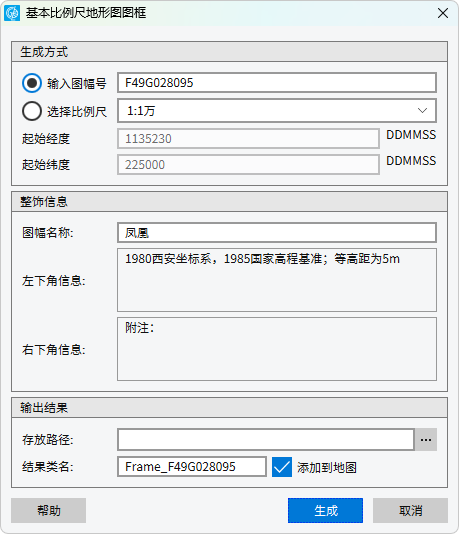

在MapGIS 10中的【基本比例尺地形图图框】功能下，对8个基本比例尺生成的图框，均采用高斯-克吕格投影坐标系。

（2）生成1：5000，1：1万、1：2.5万、1：5万、1：10万及1：20万、1：25万比例尺的标准图框时，参数输入中要求输入网间间隔，它在公里网或高斯坐标模式下用作公里网间距，在经纬网或地理坐标模式下用作经纬网间距。

（3）对话框参数输入中要求输入的经纬度数必须是标准图幅内的经纬度，不允许跨幅绘制图框。

（4）1：5000、1：1万、1：2.5万可用3度分带，也可以用6度分带绘制图框。缺省情况下，1：5000、1：1万为3度分带；1：2.5万用6度分带。
