ArcGIS 制图成果转换

概述

ArcGIS 制图成果转换时，ArcGIS各类型源数据在MapGIS不同产品中支持情况如下所示：

数据存储模型	Desktop.Net	Desktop Java for windows	Desktop（九州）
			x86	ARM
shapefile	支持	支持	支持	支持
PersonalGDB	支持	支持	不支持	不支持
FileGDB	支持	支持	支持	不支持
ArcSDE（Oracle）	支持	支持	支持	不支持

ArcGIS 制图成果转换时，ArcGIS中各种数据模型转换到MapGIS中可支持情况如下：

ArcGIS数据模型	MapGIS支持情况
ArcGIS数据模型	MapGIS数据模型
点（Point/Multipoint）	支持
线（Polyline / Line / Multiline / MultiPolyline）	支持
面（Polygon / Multipolygon）	支持
栅格数据（Raster Data）	仅支持本地栅格
注记（Annotation）	支持
三维要素（3D Features）、镶嵌数据集、切片包、OGC服务等其他类型	不支持

制图成果转换

地图文档转换

功能说明

MapGIS推出了ArcGIS 制图成果转换工具，可将ArcGIS配置好的地图文档（*.mxd）的直接转换为MapGIS的地图文档（*.mapx）。实现ArcGIS地图快速转换为MapGIS地图文档，完成符号和专题图等可视化表达的完美对接，帮用户解决地图数据国产化的难题。

操作说明

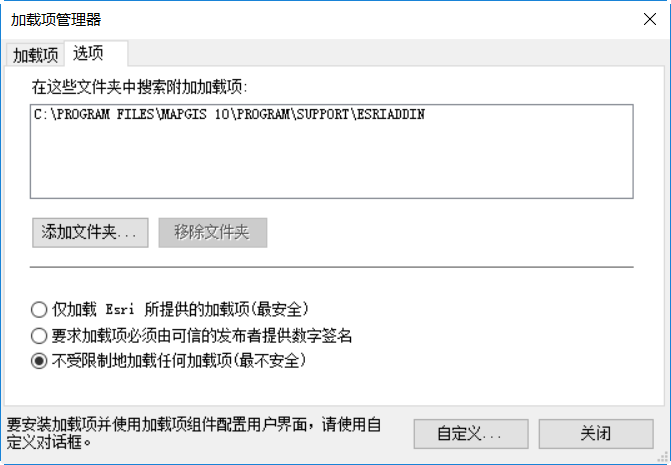

1. 在ArcGIS中启动【Customize】->【Add-In Manager】功能，在【Options】面板【Add Folder】，添加“Esri.ArcGISToX.AddIn.dll”插件库所在的文件夹；

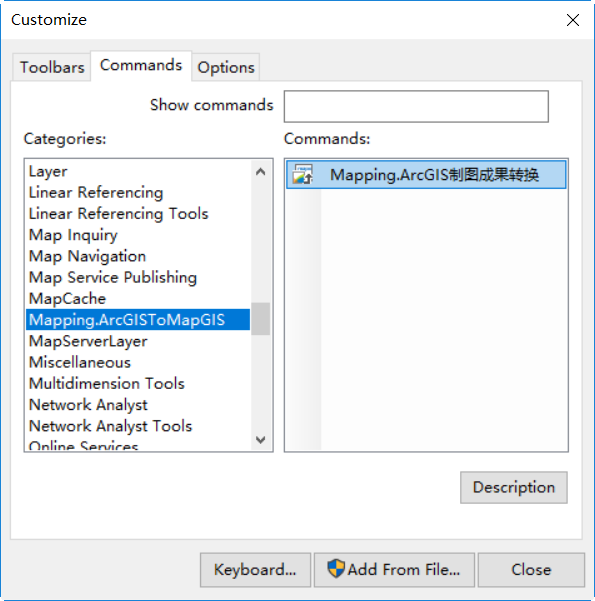

2. 在ArcGIS中启动【Customize】->【Customize Mode】功能，将“ArcGIS 制图成果转换”插件拖拽到工具条中：

3. 在ArcGIS中点击“制图成果解析工具”功能，启动插件，弹出如下图所示的提示框：

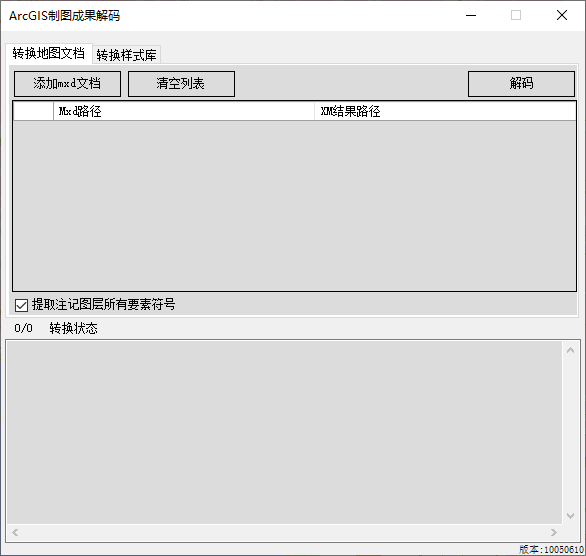

4. 再次点击ArcGIS中的“制图成果解析工具”功能，弹出“插件已启动并处于自动响应状态，版本：10050610。是否同时启用手动解码页面”的提示框，点击“是”，弹出“ArcGIS 制图成果解码”对话框：

5. 在“转换地图文档”选项卡点击“添加mxd文档”，添加本地mxd文档，点击“解码”按钮，生成XM文件。

提示：

XM文件为中间文件，由ArcGIS中的“制图成果解析工具”功能将mxd文档转为XM文件，再由MapGIS中的“制图成果转换”功能将XM文件转为mapx文档。

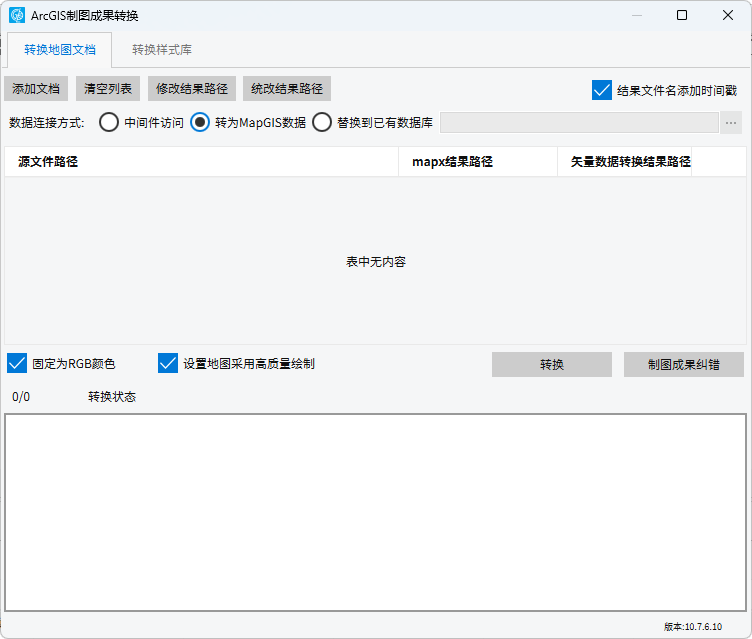

6. 在MapGIS中启动“制图成果转换”功能，在弹出的转换工具对话框中，选择刚生成的XM文件，设置目的数据保存路径等信息：

• 【添加XM文档】：添加XM中间文件；

• 【修改结果存储路径】：修改选择的XM文件转换后的结果存储路径；

• 【统一替换结果路径】：统改所有XM文档的转换后的结果存储路径；

• 【转换矢量数据（.HDB）】：勾选时，可将XM文档中所使用的数据转换到MapGIS的Hdb数据库中；若不勾选，则不进行数据转换，通过中间件来读取源数据。

7. 点击【转换】按钮，系统弹出转换成功的提示；

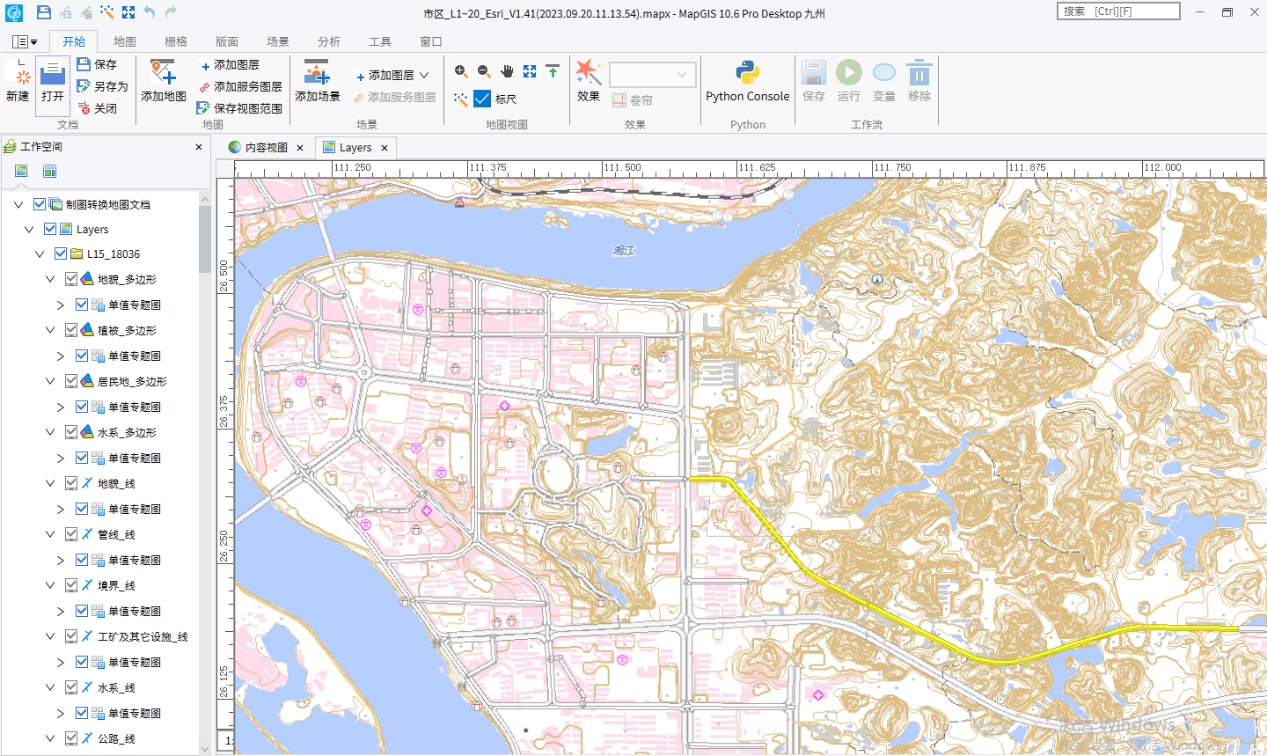

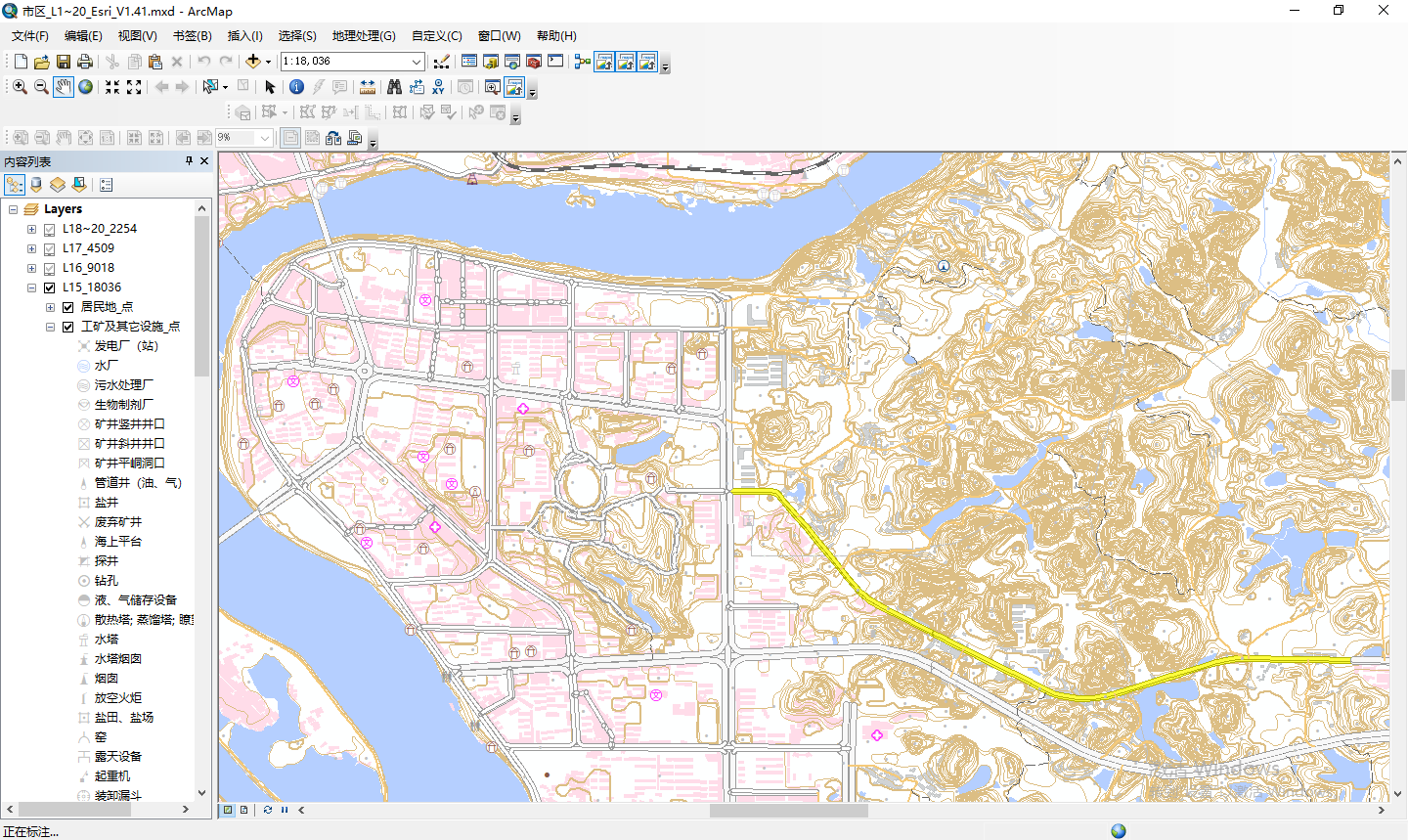

8. 在MapGIS中直接打开转换生成的mapx地图文档，其显示效果与ArcGIS Mxd文档显示效果一致。

样式库转换

功能说明

ArcGIS中，符号、颜色等信息可通过*.style样式库文件进行统一管理。通过转换工具，可将ArcGIS样式库中的标记符号、线符号、填充符号、色带及颜色五类信息转换为MapGIS样式库内容。

操作说明

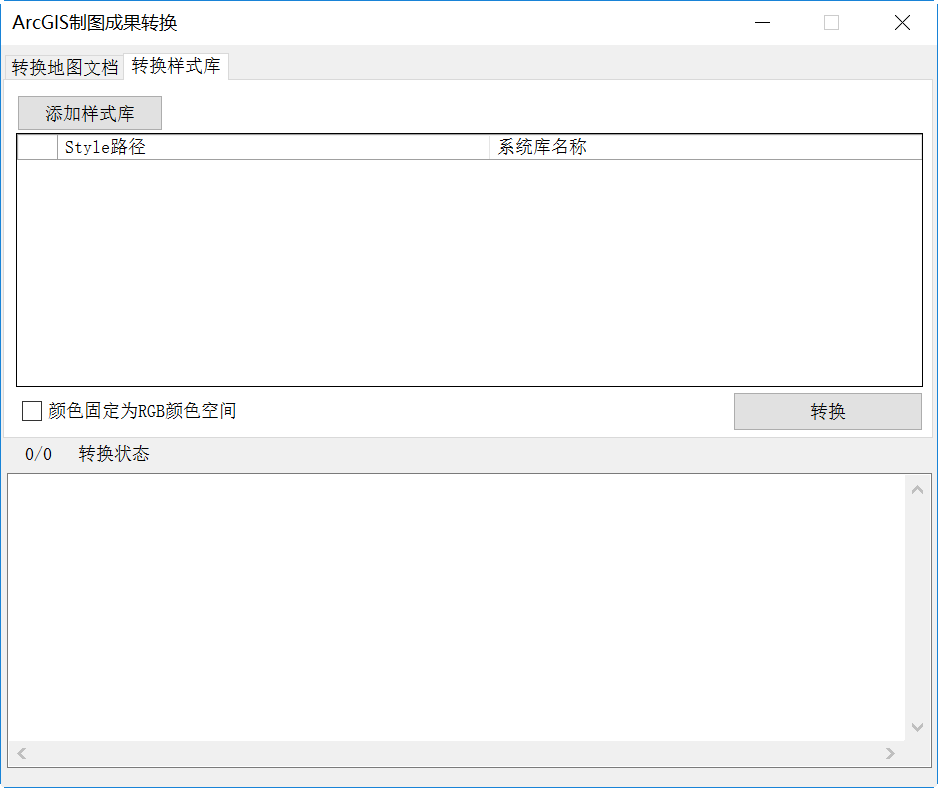

1. 启动“ArcGIS 制图成果转换”工具，弹出如下所示对话框：

2. 切换到“样式库转换”界面，添加待转换的ArcGIS样式库文件（*.style），点击“转换”即可执行操作；

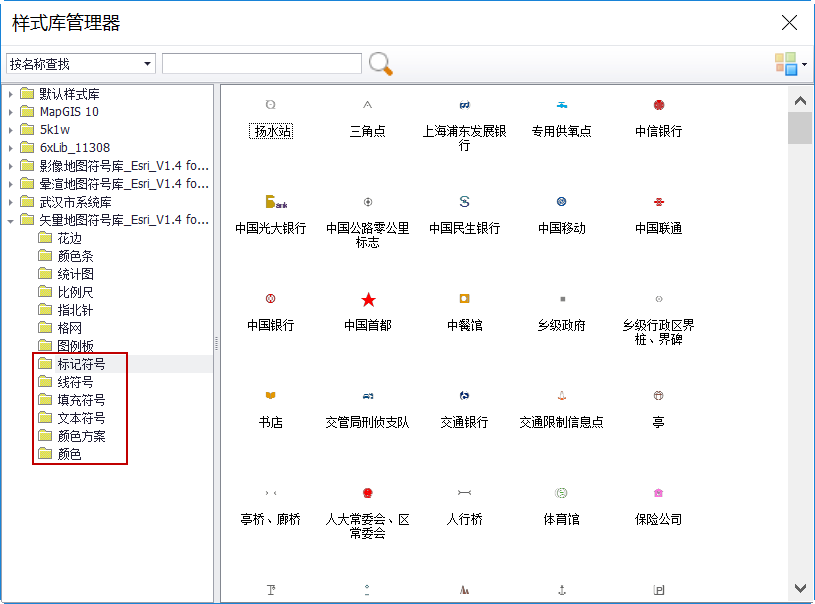

3. 转换成功后，MapGIS样式库中可查看转换结果。

制图成果纠错

功能说明

利用制图成果转换工具将ArcGIS的地图（*.mxd）的转换为MapGIS的地图文档（*.mapx）后，由于两个产品在制图机制上差异，部分细节并未能正确转换。本工具提供了制图成果检查与纠错机制，将可能存在的细节差异以列表形式提供给用户，用户可基于此列表进行交互修改。从而保证转换后地图的一致性。

目前支持如下几种错误类型检查：

• 图层连接失败：地图文档（*.mapx）记录了每个数据层的在数据库中URL信息时。若根据URL无法匹配到数据库中数据，会在列表中显示。
• 标注类SQL条件语句解析失败：当图层采用"定义要素类并为每个要素类添加不同标注"时，需为每个类设置SQL条件。若此条件规则在MapGIS中无效时，会在列表中显示。
• 标注类字段使用复杂表达式：设置动态注记时，需设置"字段"信息。若字段信息在MapGIS中无效时，会在列表中显示。
• 图层定义查询语句解析失败：添加并显示某个矢量数据图层时，可在"属性"中设置显示过滤条件。若此条件在MapGIS中无效时，会在列表中显示。

提示：

1、"制图成果纠错"中罗列的结果并非实时检测。ArcGIS 制图成果转换时，将转换结果信息存储到MapGIS地图文档(*.mapx)中，"制图成果纠错"列表只是罗列了地图中信息。

2、对于动态注记，即使ArcGIS中并未开启"标注此图层的中的要素"，MapGIS会继承不开启"标注此图层的中的要素"信息，并将设置的"标注类SQL条件语句"及"标注类字段"信息转换到MapGIS中，且罗列出未能正确转换的内容。

3、根据"制图成果纠错"列表内容调整配图信息时，建议直接通过列表中"修订值"进行修改，而不是在MapGIS的"工作空间"中修改。若需要在两个位置修改，建议每个位置修改后及时保存地图文档。

操作说明

1. 对地图文档进行"制图成果纠错"操作。可通过如下三种方式实现：

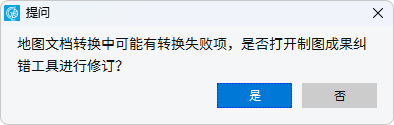

①执行ArcGIS 制图成果转换。转换结束后，可提示是否打开制图成果纠错工具的提示，点击"是"即可启动工具。

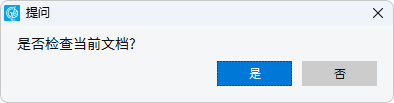

②打开ArcGIS 制图成果转换生成的地图文档(*.mapx)，启动"工具"面板->"制图成果纠错"功能，系统会弹出如下提示，点击"是"即可启动工具并显示当前地图文档的检查结果。

③启动"工具"面板->"制图成果纠错"功能，点击列表左上角的"打开"按钮，可选择待检查的地图文档。

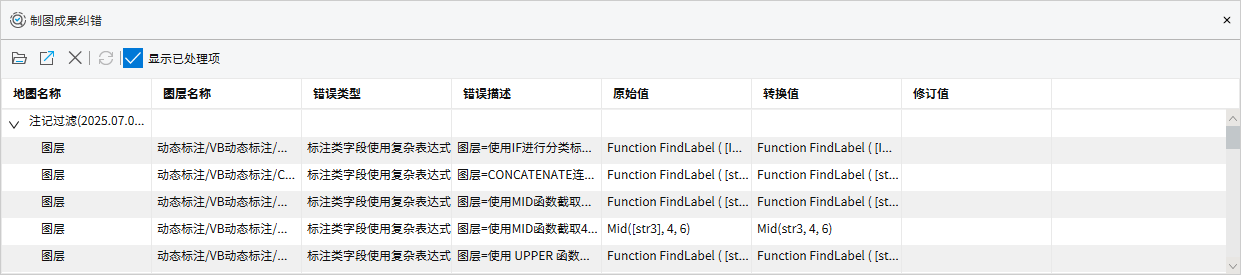

2. "制图成果纠错" 列表中会罗列出 转换结果不一致情况：

• 【地图名称】：地图名称；
• 【图层名称】：图层名称，以"{组图层名}/{图层名}"形式展示；
• 【错误类型/错误描述】：错误类型及描述信息；
• 【原始值】：ArcGIS 中原始配置信息；
• 【转换值】：转换到MapGIS中对应的配置信息；
• 【修订值】：默认为空，用户可在此调整配置信息。

3. 用户可逐行检查错误信息，并对比调整信息。

（一）图层连接失败

导致图层连接失败有如下几种可能：

①对应的源数据MapGIS不支持。

如源数据是ArcGIS GDB中栅格数据，ArcGIS制图成果转换时采用"直接转为MapGIS数据"，栅格数据不会转换到MapGIS GDB中。需要用户手动导入栅格数据。若图层名称及存储位置没有变化，无需再手动指定源数据，可直接在列表中手动标注为已处理。

②对应的源数据不存在。

这种原因ArcGIS地图(*.mxd)中也无法正确显示，需用户根据实际情况判断，是否手动设置关联其他图层。

③图层被重命名。

如ArcGIS制图成果转换时，采用"替换到已有数据库"方式，若数据库中无对应名称的图层，会显示"图层连接失败"。

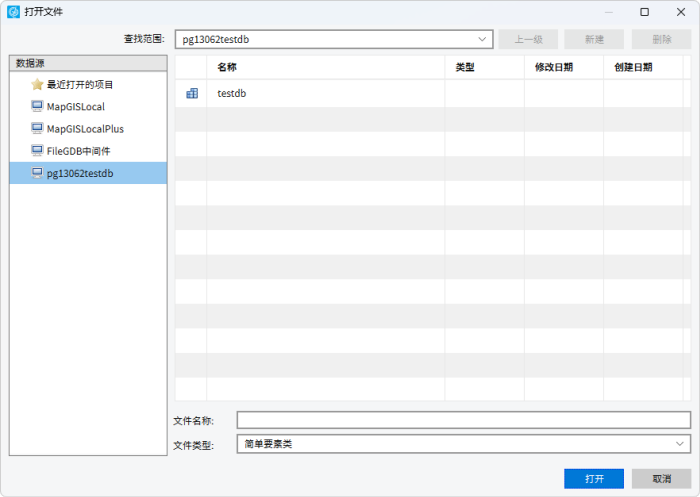

如由于图层名重复等原因，需要用户手动设置图层URL信息。在列表中点击"修订值"后方的图标，即可弹出选择如下对话框，用户可重新指定源数据。

（二）标注类SQL条件语句解析失败

大多数情况下，ArcGIS的地图(*.mxd)中数据图层采用"定义要素类并为每个要素类添加不同标注"时，为每个类设置SQL条件MapGIS均可正常转换。若极端情况下无法转换时，用户需解析ArcGIS中SQL查询语意，再在MapGIS中设置对应语意的SQL查询语句。

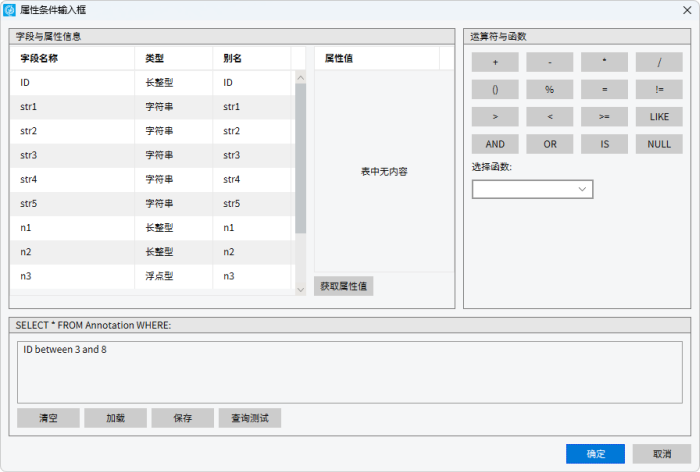

在列表中点击"修订值"后方的图标，即可弹出选择如下对话框，用户可重新设置SQL查询语句。

（三）标注类字段使用复杂表达式

ArcGIS的地图(*.mxd)中数据图层在设置"标注字段"时，可选择一个属性字段或复杂的表达式。通过ArcGIS 制图成果转换到MapGIS中时，若检测转换结果无效，会显示在列表中。一般会有如下几种情况：

①使用了源数据中不存在的属性字段。

这种情况ArcGIS地图(*.mxd)中也无法正确显示该动态注记，需要用户根据实际情况判断，手动修改"标注字段"信息。

②ArcGIS中"标注字段"的表达式过于复杂。

（四）图层定义查询语句解析失败

大多数情况下，ArcGIS的地图(*.mxd)中数据图层定义查询后，MapGIS均可正常转换。若极端情况下无法转换时，用户需解析ArcGIS中SQL查询语意，再在MapGIS中设置对应语意的SQL查询语句。

在列表中点击"修订值"后方的图标，即可弹出选择如下对话框，用户可重新设置SQL查询语句。

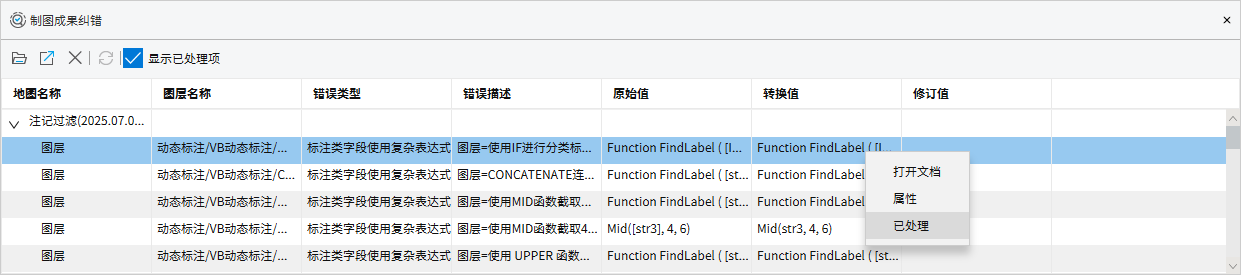

4. 在列表中更新"修订值"后，该行记录会自动显示为"已处理"。建议点击"更新工作空间文档"，保存到当前地图文档中。

5. 基于该列表，用户还可进行如下操作：

• 【导出】：可将列表信息导出为Excel表格。
• 【清空】：可清空列表中信息。清空时不会影响地图文档中记录的比对信息。
• 【显示已处理项】：不勾选时，可隐藏已处理项；勾选时，可显示已处理项。
