# 野外路线建模

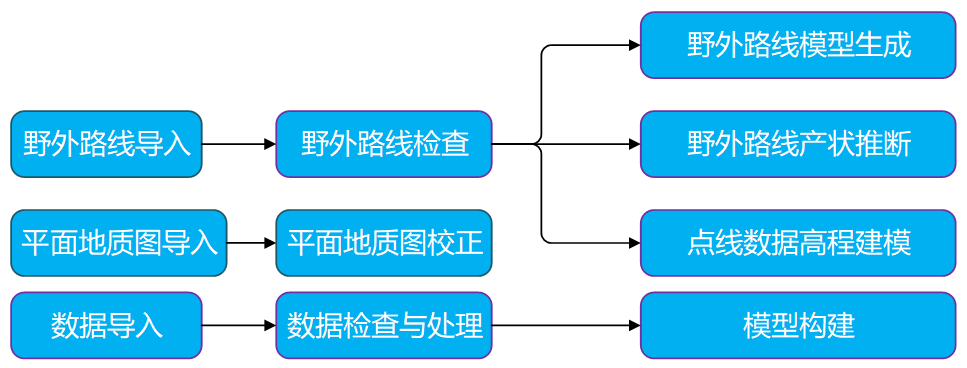

根据二维数据进行源数据的基础建模。
#
相关主题
# 野外路线导入
#
功能说明
实现地质调查填图信息导入三维地学建模系统中。
#
操作说明

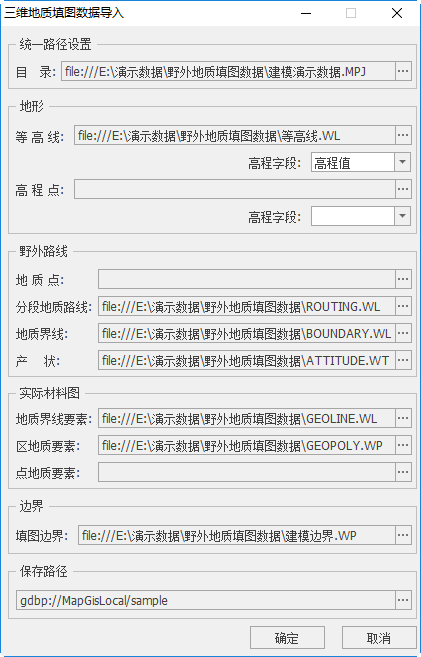

- 启动"其他建模"面板->"野外路线"->"野外路线导入"功能，导入野外调查数据文件，mpj、map、mapx格式均可，其中地形数据中的等高线，野外路线中的产状点，实际材料图中的地质界线要素、面地质要素，以及填图边界都是后期建模中必须用到的数据文件，其他数据可以根据实际情况选择。导入的填图数据建议是1:1的比例尺，单位为米的数据，用来构建实际模型。导入数据对话框如下：

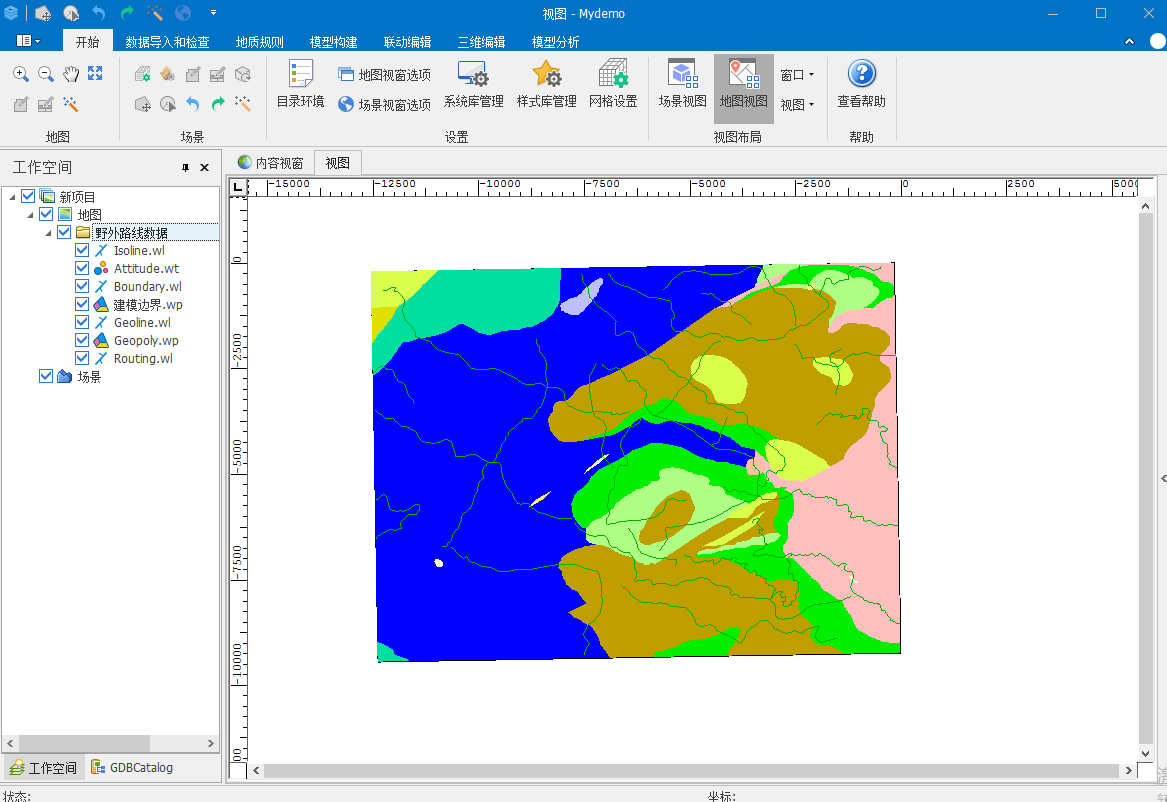

数据入库后结果如下图:
# 野外路线检查
# 功能说明
系统目前提供对产状、分段地质路线、地质分界线数据的检查，数据一般在入库后建模前进行检查，目前系统主要针对属性的完整性和属性字段之间的关系检查，当检查无误时再进行建模。
# 操作说明

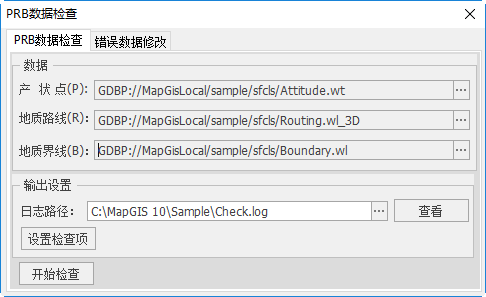

- 启动"其他建模"面板->"野外路线"->"野外路线检查"功能，依次添加产状点、地质路线、地质界线等待检查数据：
- 点击【设置检查项】，分别设置产状、分段路线、地质界线检查项。

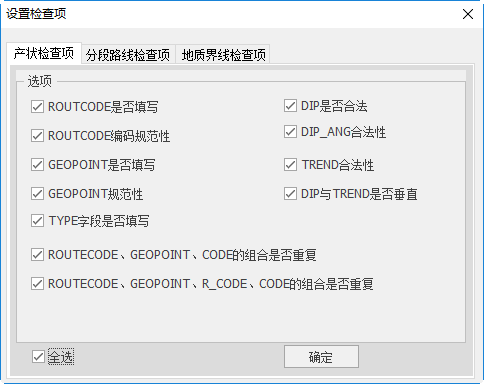

【产状检查项】：ROUTECODE字段不能为空、GEOPOINT字段不能为空、TYPE字段不能为空、DIP与TREND是否垂直、DIP_ANG是否在0到90度之间等；

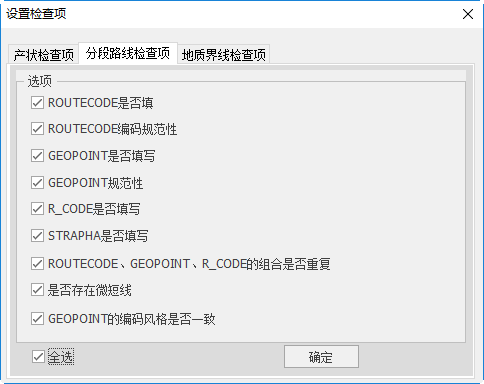

【分段地质路线数据检查】：STRAPHA字段不能为空、GEOPOINT字段不能为空、ROUTECODE字段不能为空、R_CODE字段不能为空、GEOPOINT与R_CODE的组合不能有重复等；

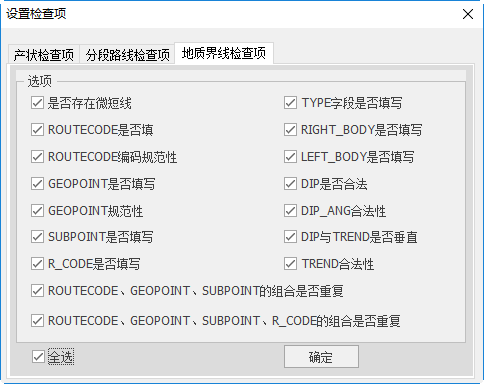

【地质分界线数据检查】：设置剖面交叉处同一地层是否分割效果。

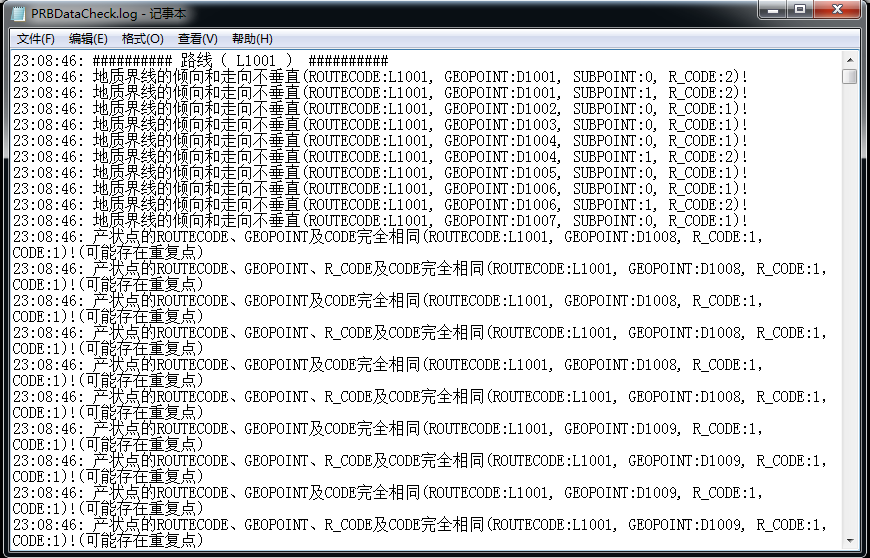

- 输出设置，设置统一输出到同一个检查日志，点击"确定"后查看日志，日志名为check.log。

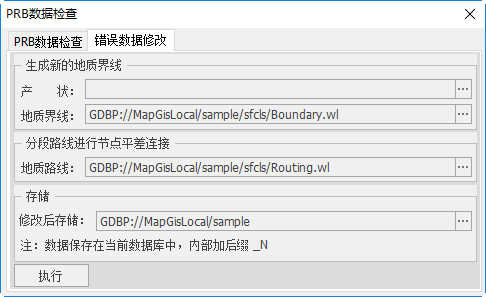

- 错误数据修改：系统工具中提供分段地质路线平差、地质界线产状回写及系统自带的编辑处理功能等。
# 野外路线模型生成
# 功能说明
利用导入的数据对地形数据、野外路线数据、实际材料图数据进行源数据的基础建模。源数据基础建模前可以对地形、野外路线、野外路线的建模参数进行设置。
# 操作说明

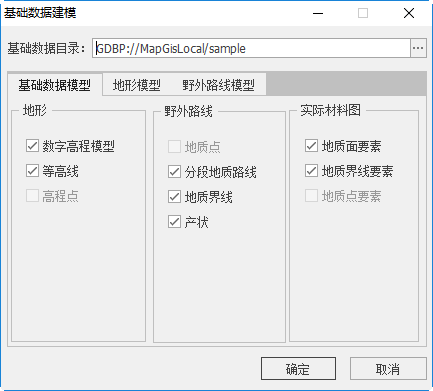

- 启动"其他建模"面板->"野外路线建模"->"野外路线模型生成"功能。设置基础数据目录数据库，系统自动提取基础数据，包括地形数据、野外路线、实际材料图的建模，用户可以根据需要选择需要建模的数据。

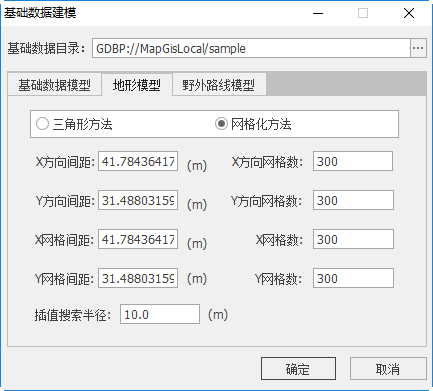

- 设置地形模型参数。地形数据建模有等高线、高程点约束三角化，网格化方法等方式。
【三角形方法】：对高程点、等高线数据进行三角化进行三维建模。
【网格化方法】：X、Y网格间距来控制网格化的网格数目多少及大小，网格间距越小，网格数目则越多，模型也就越精细X、Y方向间距用来控制模型形态。
【插值搜索半径】： 搜索插值样本点的半径范围。

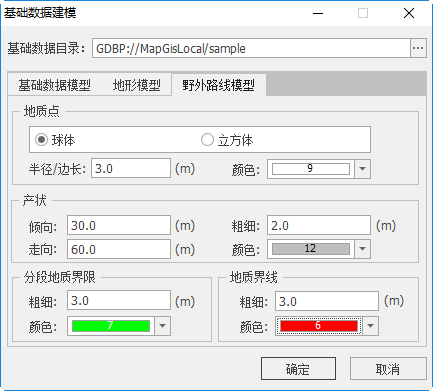

- 设置野外路线模型参数。控制设置地质点、产状、分段地质界线、地质界线的形态大小和粗细。

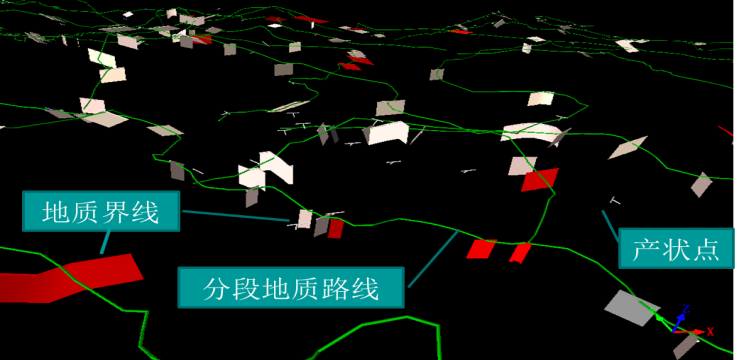

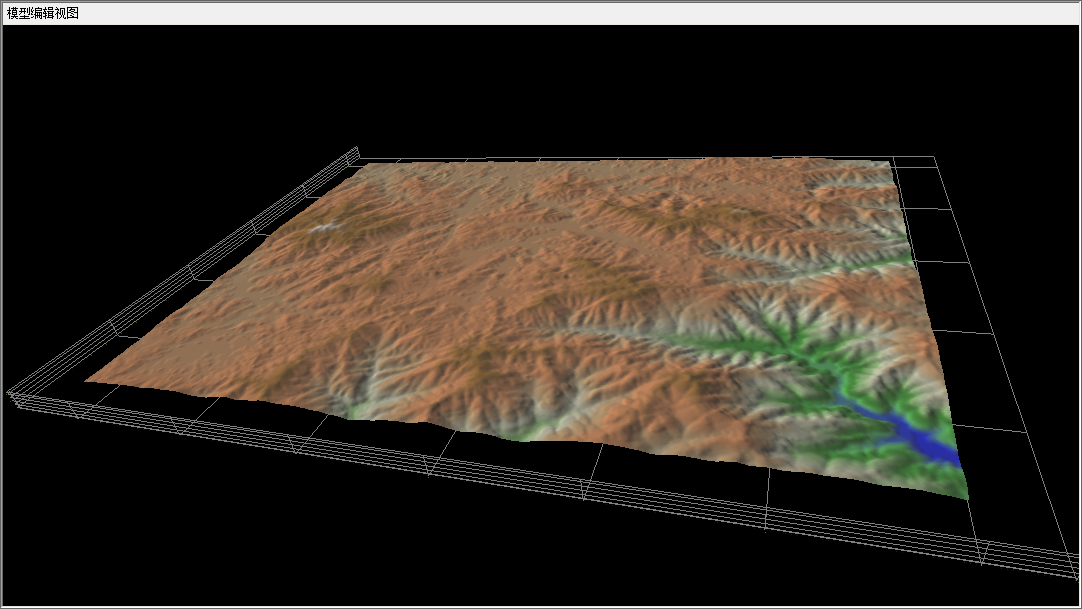

- 点击"确定"，源数据建模结果如下图所示：
# 野外路线产状推断
# 功能说明
在实际建模工作中，如果开始我们只有实际材料图和PRB数据，就可以直接利用这些数据进行产状推断建模。在后期工作中，可能又测得该区域的多条剖面，此时我们可以在产状推断建模的过程中加入剖面约束，使该区域的模型更加精细。利用我们建立的模型进行平面或折面剖切出剖面，然后根据专家对该区域地质的认识，对切割的剖面进行修改，修改后的剖面依然可以加入的模型中，来约束模型的建立。
# 操作说明

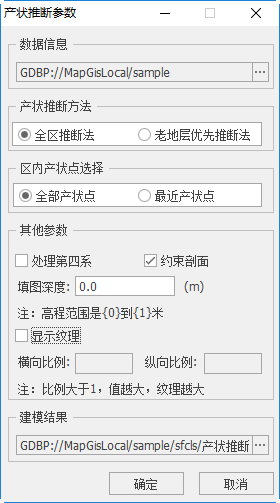

- 启动"其他建模"面板->"野外路线建模"->"野外路线产状推断"功能。设置数据信息库，系统自动提取数据。
- 设置产状推断方法。
【全区推断法】：对于几个相邻区域的地质界线的产状，这些相邻区域的产状都需要参与推断。
【老地层推断法】：对于几个相邻区域的地质界线的产状，只有这些区域中最老的地层的产状参与推断。
【全部产状点】：进行产状推断时，未知产状值的地质界线的产状需要由它周围的所有产状点的产状推算出来。
【最近产状点】：进行产状推断时，未知产状值的地质界线的产状直接取离它最近的已知产状点的产状值。
- 设置其他参数
【处理第四系】：由于第四系的地层是堆积覆盖而成，没有对应的产状信息，不能进行产状建模。勾选处理第四系即不对第四系地层进行建模，不勾选处理第四系，则第四系会进行建模（使用上面的第四系建模方法进行构建模型）。
【约束剖面】：在建模过程中，约束剖面不是必须的，如果有建模区域的约束剖面，首先在剖面节点下勾选需要参与建模的剖面，然后在建模界面上勾选此【约束剖面】选项，确定建模，此时，约束剖面会在建模过程中被约束进去，使得建模更加精确。
【填图深度】绝对深度，最大值不能大于高程值范围的最小值。
【显示纹理】若勾选，模型以纹理显示，否则以颜色显示。纹理显示需设置横纵向比例，比例越大，纹理越大。
- 设置建模结果保存位置，点击"确定"，即可完成模型创建。
# 点线数据高程建模
# 功能说明
二维点、线数据建模为三维数据。
# 操作说明

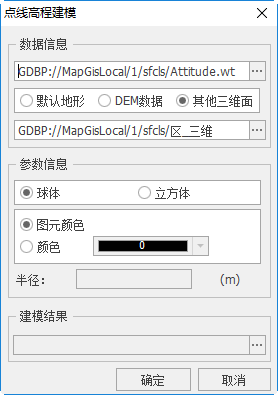

- 启动"其他建模"面板->"野外路线建模"->"点线数据高程建模"功能。导入需要建模的二维数据。
设置高程约束信息，有默认地形、DEM数据、其他三维面三种可选。
设置参数信息：
- 【模型】若选择点数据建模，模型有球体、立方体两种可选，若选择线数据建模，模型有线或管线两种模型可选。
- 【颜色】有图元颜色和自定义颜色两种可选。
- 半径为模型大小，单位为米。
- 设置建模结果保存位置，点击"确定"即可。
