随机面建模工具

功能说明

随机面建模工具是根据钻孔等手段获取的节理裂隙位置、产状信息，基于统计规律生成裂隙随机面模型，模拟节理裂隙空间分布。

操作说明

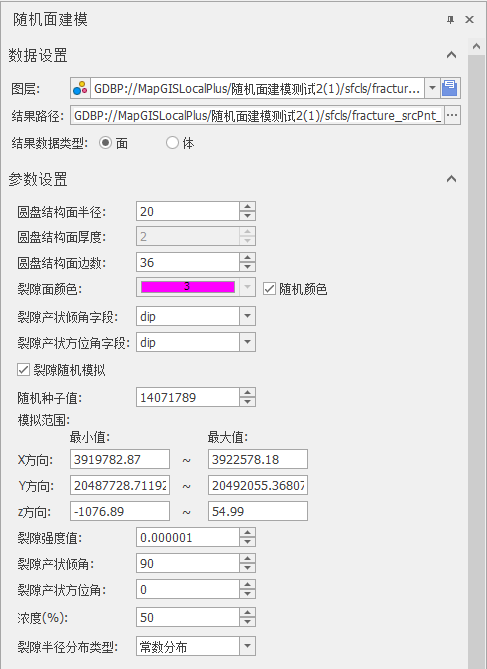

1. 启动"其它建模"面板->"随机面建模"->"随机面建模工具"功能，弹出下图所示对话框，设置相关参数。

• 数据设置，设置被建模的源数据图层及存储信息。



  • 【图层】：支持选择三维点简单要素类；
  • 【结果路径】：自定义结果数据存储路径，目前支持.hdf和.hdb数据库存储；
  • 【结果数据类型】：建模支持选择面或体要素数据集；

• 参数设置，设置随机建模参数信息。

• 【圆盘结构面半径】: 简单要素类构圆盘面半径；
• 【圆盘结构面厚度】：简单要素类构圆盘体厚度；
• 【圆盘结构面边数】：简单要素类构圆盘体面边数；
• 【裂隙面颜色】：生成构面/体结果的验证，支持自定义固定单色，也可勾选随机验证；
• 【裂隙产状倾角字段】：下拉框自动读取已有构面简单要素类属性值提供用户选择；
• 【裂隙产状方位角字段】：下拉框自动读取已有构面简单要素类属性值提供用户选择；
• 【裂隙随机模拟】：勾选，随机构面模拟参数可设置，可执行随机模拟构面操作。不勾选，只会根据简单要素类要素进行勾面处理；
• 【随机种子值】：用于随机模拟，如果是第一次模拟裂隙模型，可使用默认种子值。若需要从相同的参数模拟不同的裂隙模型，可以更改种子值。种子值推荐设置为一个较大的正数，负数、零也可接受；
• 【模拟范围】：默认会读取简单要素类数据范围，可以自定义模拟范围；
• 【裂隙强度值】：表示每立方米的裂隙数量（Nf），用于描述岩石或地质体中裂隙的密集程度。如果地质调查数据显示裂隙较为密集，可以适当提高默认值；反之，如果裂隙较少，则可以降低默认值；
• 【裂隙产状倾角】：数据范围为0到90度，倾角默认值为90度，90度创建垂直裂缝，0度创建水平裂缝；
• 【裂隙产状方位角】：为从正东向顺时针方向测量的角度值，数据范围为0到360度，默认倾角方位角为0度（正东向）；
• 【浓度%】：浓度参数定义平均方向周围的分散量， 默认值为50；浓度参数值为200时，生成的裂缝集具有几乎恒定的方向；值小于5时，生成的裂缝集具有几乎随机的方向；
• 【裂隙半径分布类型】：提供四种裂隙半径分布类型，正态分布、幂律分布、均匀分布、常数分布；
• 【裂隙半径平均值】：控制裂隙半径平均值范围；
• 【裂隙半径标准差】：默认参数即可；
• 【最小/最大裂隙半径】：控制裂隙半径最小/最大范围内随机；
• 【指数值】：默认参数即可；

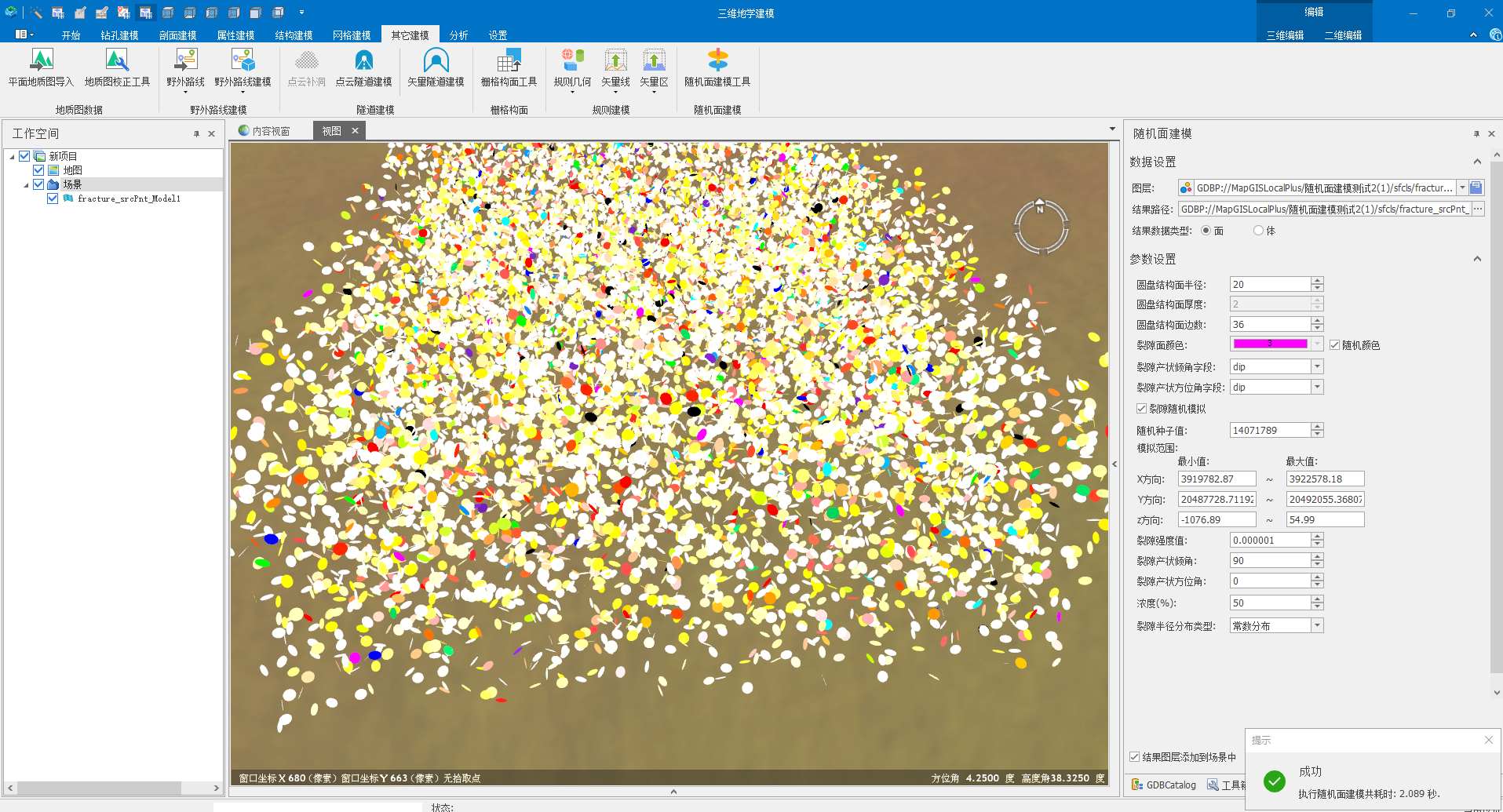

2. 用户根据需求设置好对应的参数后，点击**“执行**”操作，当生成完成之后界面会提示成功。
