# 规则建模
# 矢量线
# 线生成竖面
#
功能说明
将线生成竖面，这里的竖面即将线图元在Z方向延伸一定高度后形成竖面。
#
操作说明
1. 在工作空间的场景下添加一个线类型的矢量图层，确保该矢量图层下存在线数据；

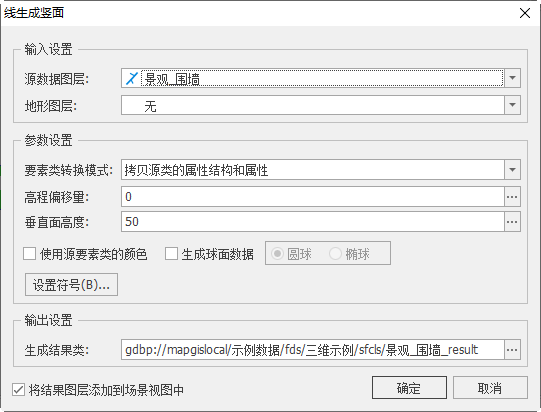

2. 启动"其他建模"面板->"矢量线"->"线生成竖面
"功能，弹出下图所示对话框，设置相关参数后，点击"确定"，系统自动生成竖面。
- 【垂直面高度】：生成的竖面在Z方向延伸的高度，即面的高程值。
# 线生成水平面
# 功能说明
将线图元在水平方向延伸一定宽度后形成水平面。
# 操作说明
1. 在工作空间的场景下添加一个线类型的矢量图层，确保该矢量图层下存在线数据；

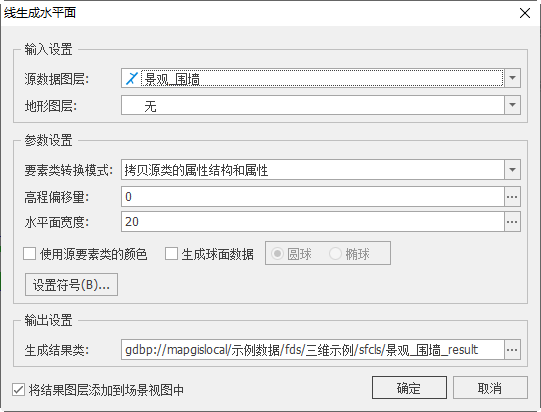

2. 启动"其他建模"面板->"矢量线"->"线生成水平面
"功能，弹出下图所示对话框，设置相关参数后，点击"确定"，系统自动生成水平面。
【水平面宽度】：生成的水平面在水平方向上（即xy面）延伸的宽度。
# 线生成倾斜面
# 功能说明
将线生成倾斜面，这里的倾斜面即将线图元在Z方向延伸一定高度后形成竖面，然后再设置倾斜夹角，让模型可以显示倾斜角度。
# 操作说明
1. 在工作空间的场景下添加一个线类型的矢量图层，确保该矢量图层下存在线数据；
2. 启动"其他建模"面板->"矢量线"->"线生成倾斜面"功能，弹出下图所示对话框，设置相关参数后，点击"确定"，系统自动生成倾斜面。
# 线生成管状面
# 功能说明
将线图元生成管状面。
# 操作说明
1. 在工作空间的场景下添加一个线类型的矢量图层，并确保该矢量图层下存在线数据；

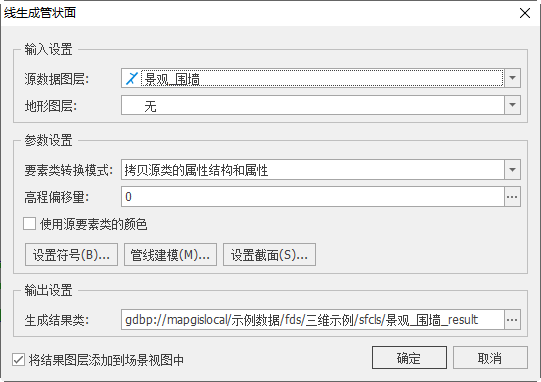

2. 启动"其他建模"面板->"矢量线"->"线生成管状面
"功能，设置相关参数后，点击"确定"，系统自动生成管状面。
- 【设置管线建模参数】：设置生成的管线的参数信息，点击该按钮，弹出下图所示对话框；
- 【管线转弯处建模方式】：对管线拐弯处的处理，包括“直接建模”和“平滑建模”两种方式：
- “平滑建模”即对拐弯处做平滑处理，具体的光滑处理方式由“平滑建模方式”决定；
- “直接建模”即不做任何处理，原始线存在尖角转弯的地方，结果管状面依然采用尖角方式。
- 【平滑建模方式】：若选择“平滑建模”方式，则需设置平滑方式。将拐角处进行光滑分为“基于指定的“基本角度”和“基于指定的“截面数目”；
- 基于指定的“基本角度”：在线拐弯处建模时，按照指定的角度进行弧度处理，保证拐弯处平滑过渡。
- 基于指定的“截面数目”：在线拐弯处建模时，采用若干个截面弯曲处理。
- 【是否双面建模】：勾选此功能，利用生成的管状面可在内外两个面分别建模，否则建模为一个整体的面。
- 【是否显示棱角】：勾选此功能，在线拐弯处会显示棱角。
- 【设置截面】：即管状面的横截面的参数信息；
- 【截面类型】：系统提供了圆、正多边形、星形、凹槽形和拱形五种界面类型，针对不同截面类型，可通过相应的参数对截面样式、大小进行设置。

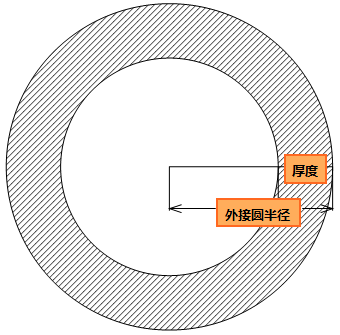

（1）圆形管状截面
- 【厚度】：管状面的内外半径之差。
- 【弧段数】：为减小建模数据量，提升绘制效率，圆形界面本质是一个正N边形。N即弧段数，N值越大，越趋近于圆，但也导致建模结果数据量越大。
- 【半径】：外接圆半径长度。
（2）正多边形管状截面
- 【厚度】：管状面的内外半径之差。
- 【边数】：正多边形的边个数。
- 【外接圆半径】：正多边形的外接圆半径大小。
# 线生成管状体
# 功能说明
将线图元生成管状体。
# 操作说明
1. 在工作空间的场景下添加一个线类型的矢量图层，并确保该矢量图层下存在线数据；
2. 启动"其他建模"面板->"矢量线"->"线生成管状体
"功能，设置相关参数后，点击"确定"，系统自动生成管状体。
# 矢量区
# 区生成竖面
# 功能说明
利用矢量区边界向z方向延伸生成封闭竖面数据，这里的竖面即由1个竖直方向面组成的环形面数据。
# 操作说明
1. 在工作空间的场景下添加一个区类型的矢量图层，并确保该矢量图层下存在区数据；

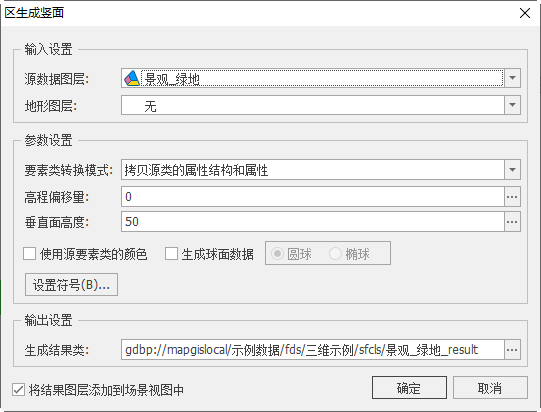

2. 启动"其他建模"面板->"矢量区"->"区生成竖面
"命令，弹出下图所示对话框，设置相关参数后，点击"确定"，即可生成竖面。
各参数意义可查看“区生成封闭面”。
【垂直面高度】：生成的竖面在Z方向上的高度。
# 区生成水平面
# 功能说明
将矢量区数据生成水平面数据，这里的水平面即由1个横向面组成的面数据。
# 操作说明
1. 在工作空间的场景下添加一个区类型的矢量图层，并确保该矢量图层下存在区数据；
2. 启动"其他建模"面板->"矢量区"->"区生成水平面
"命令，弹出下图所示对话框，设置相关参数后，点击确定，即可生成水平面；点击"确定"
各参数意义可查看“区生成封闭面”。
# 区生成封闭面
# 功能说明
利用矢量区数据生成封闭面数据，封闭面是包含四周方向和上下方向的空心面模型。
# 操作说明
1. 在工作空间的场景下添加一个区类型的矢量图层，确保该矢量图层下存在区数据；

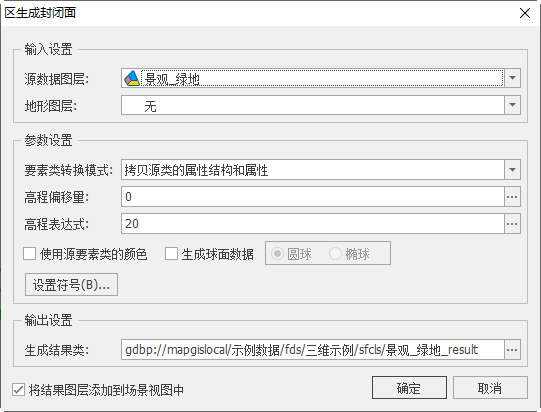

2. 启动"其他建模"面板->"矢量区"->"区生成封闭面![](media/c489826c4f9bce3baffabe1b4a2d37cd.png点击"确定"，弹出下图所示对话框，设置相关参数后，点击确定，即可生成封闭面。
- 【源数据图层】：选择需生成封闭面的区图层；

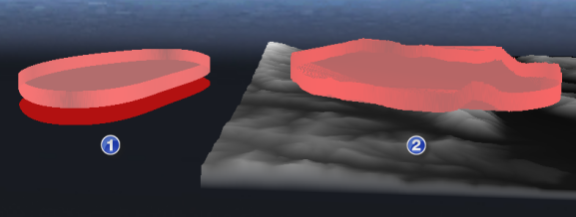

- 【地形图层】：可基于地形生成封闭面，封闭面可与地形保持一致的起伏状态。此功能需保证当前场景下有可见地形模型。当源数据中有区图元在该地形上时，生成的面数据便如下图②所示随地形起伏（即在设置的“高程表达式”基础上增加地形的高程），而下图①中所示的区由于不在地形区域内，因此生成的面不受地形数据影响；
提示：
基于地形生成模型，需保证矢量区的节点数能够满足地形的变化。即在地形变化明显的区域，矢量区的节点应较多，否则生成的三维面在地形相接处不套合。
【要素类转换模式】：设置结果面图层的属性信息，系统提供如下三种方式：
- “拷贝源类的属性结构和属性”即生成的面数据的属性结构和属性字段值同源数据保持一致；
- “只拷贝源类的属性结构”即结果面数据的属性结构同源数据保持一致，但是属性字段中没有值；
- “不拷贝源类的属性结构和属性”即生成的面数据不拷贝源数据的属性结构及属性值。
【高程偏移量】：可通过表达式计算结果生成结果面图层在z方向的移动量。若用户输入一个数值，则所有矢量区生成的高程偏移量相同；矢量区没有3D信息，z值为0，生成封闭面时可在z方向统一偏移一定数量；
【高程表达式】：可通过表达式计算结果生成封闭面在z方向的高度值。若用户输入一个数值，则所有矢量区生成的封闭面高度值相同；用户可通过矢量区的属性值，编辑表达式来确定封闭面高度；
【是否使用源要素类的颜色】：若勾选，结果面数据的填充色将同源数据区图元的颜色保持一致；反之，统一采用默认参数信息；
【设置符号信息】：设置结果面数据的参数信息，点击该按钮弹出下图所示对话框，“符号编号”、“填充色”、“透明度”、“缩放比”；
- 【是否生成球面数据】：一般模型数据是在平面上显示，若需在球面模式中显示，需勾选此项；
- 【高程表达式】：点击
按钮，在弹出的对话框内输入一个表达式，则各区图元将根据该表达式计算得出的高程值生成面； - 【将结果图层添加到场景视图中】：若勾选，面数据生成成功后将自动添加到场景视图中；
- 【结果保存路径】：设置生成的面数据的保存路径。
# 区生成体
# 操作说明
利用矢量区数据生成封闭体数据。
# 功能说明
1. 在工作空间的场景下添加一个区类型的矢量图层，确保该矢量图层下存在区数据；
2. 启动"其他建模"面板->"矢量区"->"区生成体
"命令，设置相关参数后，点击"确定"，即可生成体。
各参数意义可查看“区生成封闭面”。
提示：
体和封闭面从外形上看没有任何差异，但体是实心的模型，面是空心的。
