# 隧道建模
# 点云隧道建模
#
功能说明
点云建模功能：基于点云数据，构建三维面要素。
#
操作说明
- 启动"其他建模"面板->"点云隧道建模"功能，弹出如下对话框；
- 点击‘加号’按钮，添加面状点云数据（三维点要素类），设置目的数据名和目的数目录；
- 移除比例：设置移除离群点参数，参数有效范围是[1,100)，不勾选则不执行；
- 保留比例：设置简化参数，参数有效范围是[1,100)，不勾选则不执行；
- 光滑处理：设置光滑参数，不勾选则不执行；
- 模型参数设置：尺度空间表面重建；
点击‘建模参数’完成设置后，点击‘确定’，关闭参数设置界面；

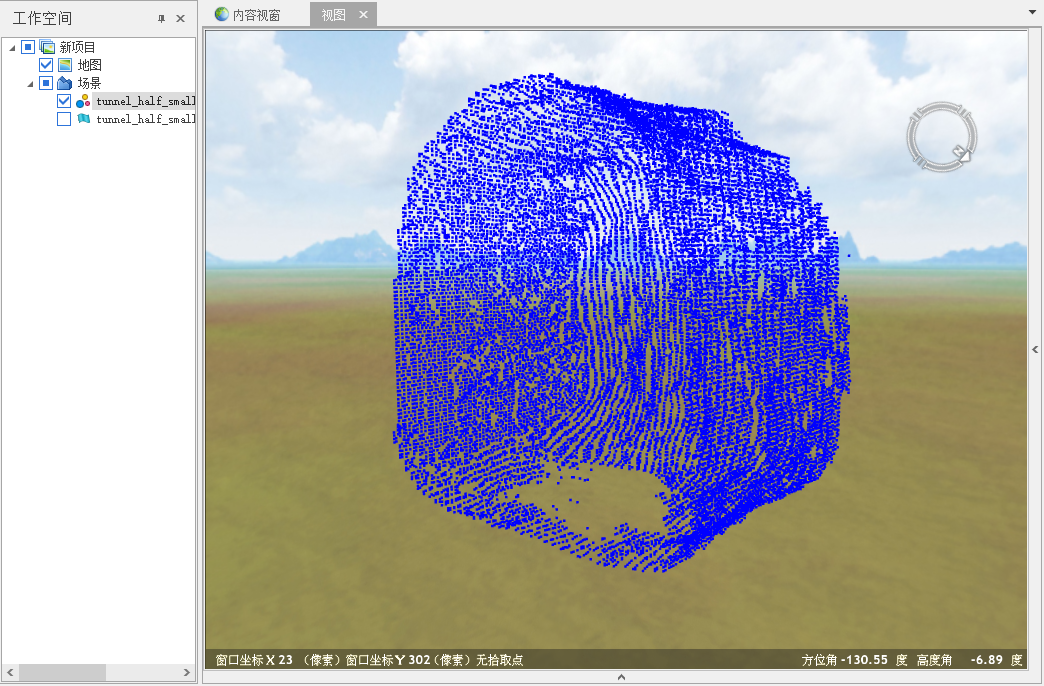

点击‘建模’，执行创建模型，效果如下所示。
# 矢量隧道建模
# 功能说明
矢量隧道建模主要实现对带高程起伏的三维线构建巷道模型，巷道内部自然连通并光滑过度，起伏情况下，管线连通处截面是正的。
# 操作说明

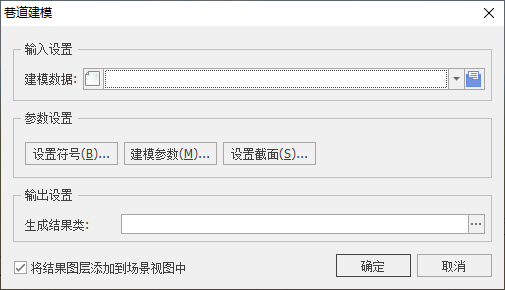

- 启动"其他建模"面板->"矢量隧道建模"功能，弹出巷道建模对话框，数据为线类型的矢量图层；
- 设置参数，包括符号参数、建模参数和截面参数，符号参数主要设置符号显示；建模参数设置转弯处建模方式；截面参数主要设置截面类型及大小。
设置三维图形参数：
- 【符号编号】：巷道模型的显示符号；
- 【填充色】：巷道模型的显示填充色；
- 【透明度】：符号显示的透明度；
- 【缩放比X、Y】：符号显示的缩放比；
- 【偏移量】：符号相对于模型表面偏移的距离。
巷道建模和截面参数设置：
- 【转弯处建模方式】：对管线拐弯处的处理，包括“直接建模”和“平滑建模”两种方式：
- “平滑建模”即对拐弯处基于指定的基本角度做平滑处理。
- “直接建模”即不做任何处理，原始线存在尖角转弯的地方，结果管状面依然采用尖角方式。
- 【平滑建模方式】：平滑建模方式为基于指定的“基本角度”，在线拐弯处建模时，按照指定的角度进行弧度处理，保证拐弯处平滑过渡。
- 【截面类型】：系统提供了拱形、等腰梯形、矩形三种截面类型，针对不同截面类型，可通过相应的参数对截面样式、大小进行设置。
