整图变换

功能说明

整图变换功能用以对当前激活的地图文档下处于编辑状态的图层做平移、旋转等操作。MapGIS 10提供2种方式：鼠标定义和键盘定义。

整图变换（鼠标定义）：通过鼠标绘制来读取变换的参数，对当前地图做平移、旋转等操作；
整图变换（键盘定义）：通过键盘输入相应参数对当前地图做平移、旋转等操作。

操作说明

1.整图变换（鼠标定义）

（1）在工作空间将待操作图层设置为"编辑"或"当前编辑"状态；

（2）选择此命令项，在数据视图中使用鼠标拖出一条橡皮线；

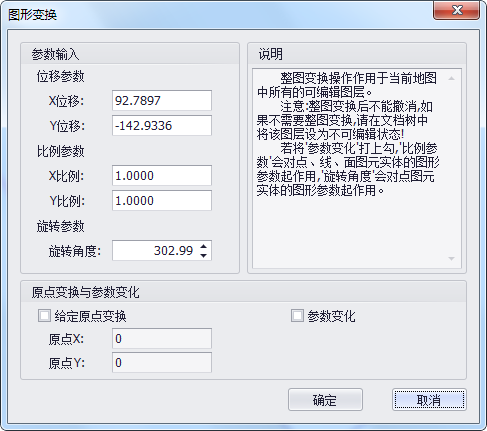

（3）弹出"图形变换"对话框（下图所示），光标所定义的参数被置入对话框中；

（4）修改相关参数，点击"确定"后，对地图执行变换操作，此时，需在视图区更新窗口才可查看结果。

2. 整图变换（键盘定义）

（1）将当前地图下需要做变换的图层编辑状态更改为可编辑状态；

（2）选择此命令项，弹出"图形变换"对话框（下图所示）；

（3）修改相关参数，点击"确定"后，对地图执行变换操作，此时，需在视图区更新窗口才可查看结果。

【位移参数】：根据输入的相对位移量，将图形移到相应的位置。
【比例参数】：利用这个变换可以将图形放大或缩小。输入x、y方向的比例系数后，系统就按输入的系数对图形进行变换。
【旋转参数】：将整幅图围绕坐标原点旋转，当旋转角为正时逆时针旋转，为负时顺时针旋转。
【给定原点变换】：勾选后，可通过"原点X/Y"参数改变旋转时的原点坐标；若不勾选，则"旋转参数"中旋转的中心点为（0，0）；
【参数变化】：进行图元变换时，除位置坐标跟着变换外，其对应的图元参数也跟着变化，如高度、宽度。

提示：

整图变换的对象为整个图层，因此它的旋转结果同点线区编辑下的旋转会不一样；

整图变换对工作空间中所有处于"编辑"和"当前编辑"状态的矢栅图层进行操作，执行后不可撤销，请慎用。
