栅格显示
在地图视图中添加栅格数据后,可调整栅格显示效果。切换到"栅格"面板,"显示"功能如下:

自定义显示
功能说明
通过"显示"中"自定义显示"功能,实现栅格数据的显示缩放,便于用户在多种比例尺度下查看数据。
操作说明

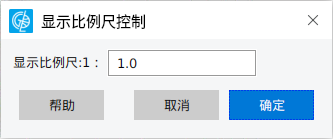

- 启动"栅格"面板->"自定义显示
"功能,弹出如下所示对话框:

- 用户可自定义设置显示比例尺。1:1显示时表示栅格分辨率与显示器的分辨率一致。
提示:
当显示比例尺设置为1:1时,显示器分辨率的单个格子显示栅格数据的一个格网,即1:1显示时,数据所占显示器像素行列数与栅格数据的行列数相等;当显示比例尺设置为1:2时,显示器单个像素显示栅格数据的2*2个网格,即此时,数据所占像素行数等于栅格数据行数的1/2;显示比例尺为1:3,1:5……以此类推。
影像信息
在地图视图中添加栅格数据图层。

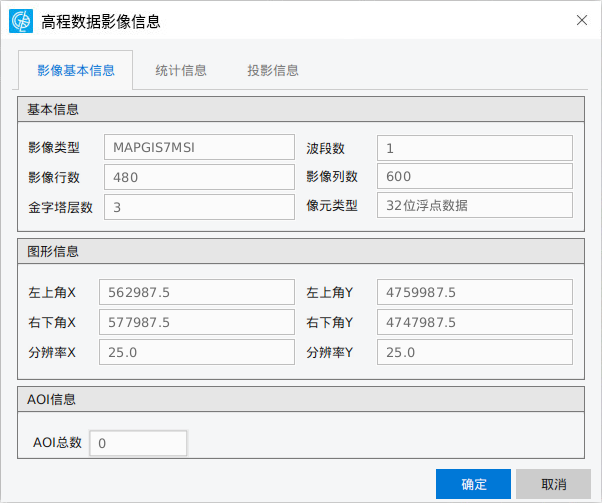

切换到"栅格"面板,点击"影像信息
"功能,弹出如下对话框:

此处可统计栅格数据的基本信息、统计信息及投影信息。
直方图显示
直方图拉伸显示主要是通过对当前视图里的影像进行直方图拉伸处理,从而改变栅格的显示效果。系统提供的拉伸方式包括:
- 【原始显示】:用原始数据来显示当前活动窗口中的影像;
- 【均衡化显示】:用均衡化变换来显示当前活动窗口中的影像;
- 【正规化显示】:用正规化变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的影像;
- 【平方根显示】:用平方根变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的影像;
- 【平方显示】:用平方变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的影像;
- 【线性显示】:用线形变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的影像;
- 【反转显示】:用反转变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的影像;
- 【自适应显示】:用自适应变换(2倍均方差拉伸基础上自适应调整)来显示当前活动窗口中的影像。
设置栅格的直方图显示有两种方式:
(1)在地图视图中添加栅格图层,在栅格图层的"属性页"进行修改,具体可参考"栅格图层属性"章节。
(2)在地图视图中添加栅格图层,通过"栅格"面板中"直方图显示 "功能进行修改。
以下是第二种方式的详细步骤:
1. 在地图视图中添加栅格数据图层,并设置为当前编辑状态。
2. 切换到"栅格"面板,点击"直方图显示 "功能即可弹出下拉框,选择适合当前图像的显示方式。

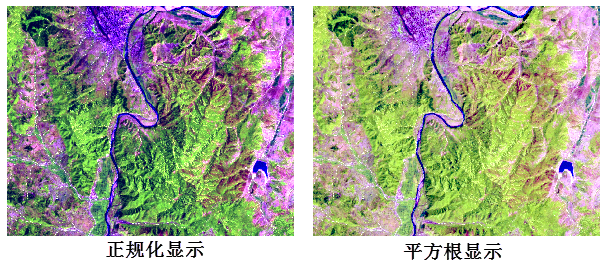

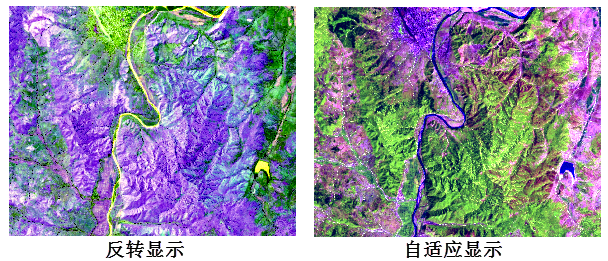

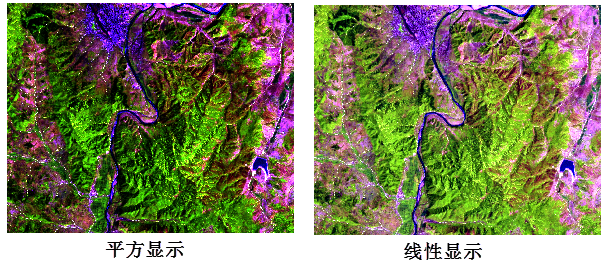

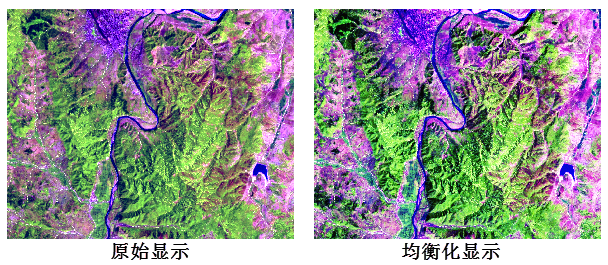

同一幅影像,选择不同的直方图显示的显示效果对比图如下:




提示:
对直方图显示的修改(两种方式),在应用之后不会保存到数据的,也就是说,关闭数据之后,再一次打开数据,数据仍按修改前的原始数据进行显示。只能通过mapx文件保存调节信息。
颜色合成
功能说明
多波段影像合成时,彩色方案的选择十分重要,他决定了彩色影像能否显示较丰富的地物信息或突出某一方面的信息。
在MapGIS中,颜色合成主要是对当前视图里的影像进行颜色的设色显示。
操作说明
在地图视图中添加栅格数据图层,并设置为当前编辑状态。

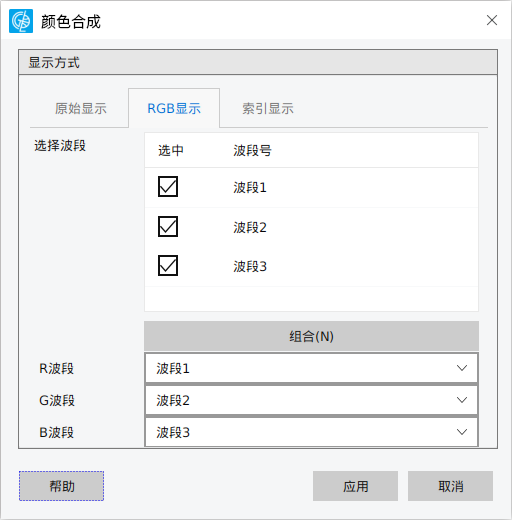

切换到"栅格"面板,点击"颜色合成
"功能,弹出如下对话框:

- 在"颜色合成"对话框里可设置显示方式,系统提供了原始显示、RGB显示和索引显示三种显示方式:
- 【原始显示】:按照原始的色表进行显示,结果显示某一波段的黑白效果图;
- 【RGB显示】:对于多波段影像数据,选择其中波段,分别赋予R、G和B三色通道设置,使其呈现不同的彩色显示效果;
- 【索引显示】:针对不同的波段,可选择不同的色表来进行显示。
3. 点击"应用",系统会根据当前的设置改变当前视图里影像的显示效果,点击"关闭",则系统会关闭当前对话框。

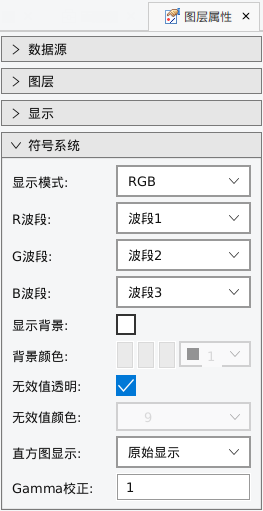

另外,用户还可以通过栅格图层属性,进行栅格数据颜色合成设置:

提示:
1、颜色合成是对多波段数据进行操作的,单波段数据只能进行原始色表和索引色表的显示调节,因此颜色合成对其意义不大;
2、原始色表显示和索引色表显示只会影响栅格数据的此次显示效果,不会保存到数据。RGB显示调节信息可保存到数据;
3、栅格图层属性中显示模式调节信息不能保存到数据,只可通过mapx保存信息。
对比度调节
功能说明
对比度调节主要是改变影像的亮度显示效果。您可以通过对比度调节功能,调整栅格的显示亮度值、色彩对比度值以及Gamma值。
- 亮度是对栅格每个像素的灰度值(或RGB通道值)加上(或减去)一个常数偏移量,从而整体提升或降低栅格显示的明暗程度。可用于补偿光照条件差异,使其更符合人眼观察习惯。
- 对比度是拉伸或压缩栅格像素值的动态范围,从而增强或减弱图像中明暗区域之间的差异。提高对比度可使边缘、纹理更清晰,有助于目标识别;降低对比度可使图像显得更柔和。
- Gamma值调节是对栅格像素值进行幂函数变换,非线性地调整图像的中间调(midtones),同时保留高光和阴影细节源于显示设备的非线性响应特性。Gamma校正源于显示设备的非线性响应特性,用于补偿人眼对亮度的非线性感知。
MapGIS调整栅格数据的对比度有两种途径:栅格图层属性 和 对比度调节功能。
操作说明
在地图视图中添加栅格数据图层。

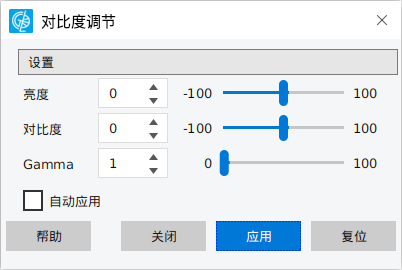

切换到"栅格"面板,点击"对比度调节
"功能,弹出如下对话框:

- 用户可交互调整亮度/对比度/Gamma值。
【自动应用】:若勾选该项,系统将会即时刷新显示调整结果,供用户查看、参考;
【应用】:为提高显示速率,可直接单击"应用"按钮,手动地将调整应用到图面上;
【复位】:单击该按钮,调整的结果会复位到初始状态(用户打开对话框时看到的默认参数设置);
【关闭】:关闭调整窗口。

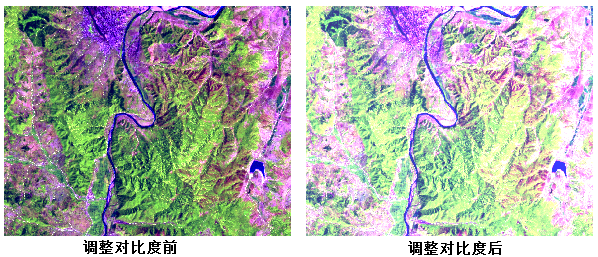

以下是对比度调节前后的对比

提示:
1. 只勾选【自动应用】,图像会随调整实时刷新,关闭调整窗口后图像显示自动恢复到初始状态;若用户希望在关闭调整窗口后图面依然显示的是调整过的状态,必须在关闭调整窗口前点击"应用"按钮;
2. 图像对比度的修改和调整不会保存到数据中,也就是说,即使数据在本次打开时应用了本次的修改,下次再打开时数据时,仍会恢复为原始显示。用户若想保留对比度调节效果,需保存mapx文件。
像元定位
此功能可以按照图形或图像坐标定位到影像中某个具体的像元,也可以用鼠标选择像元,然后查看该像元的图形坐标和地理坐标信息。
操作说明

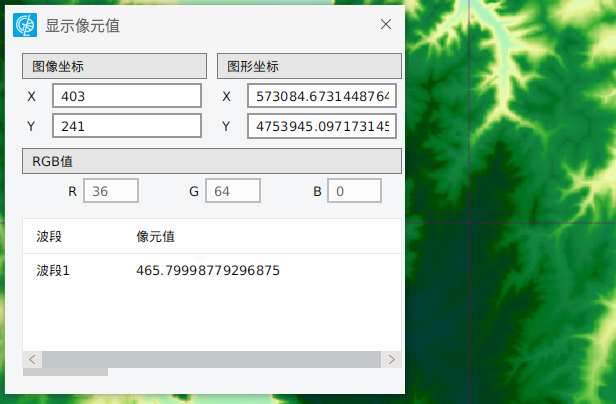

1. 在地图视图窗口上添加栅格图层,切换到"栅格"面板,启动"像元定位 "功能,弹出如下所示窗口,同时地图视图窗口出现十字光标。

2. 用户可通过如下方式查询单个像元的各波段值信息:
- 输入图像X/Y坐标,可查看指定像元的各波段值信息。图像坐标具体含义可参考"栅格基本知识"章节。
- 输入图形X/Y坐标,可查看指定像元的各波段值信息。图形坐标具体含义可参考"栅格基本知识"章节。
- 在视图中鼠标左键双击某个像元,可查看该像元的各波段值信息。
提示:
RGB值代表的时指定像元显示颜色的RGB值。对于RGB显示的多波段栅格,此处RGB值可和RGB对应的波段像元值一致。对应色表显示的单波段栅格,此处RGB值是该像元颜色的RGB值,与像元值无直接关系。
色表编辑
功能说明
对于单波段显示的栅格数据,可通过"色表编辑"功能调整栅格显示的色带,从而改变栅格显示效果。具体可参考栅格渲染模式章节。
操作说明

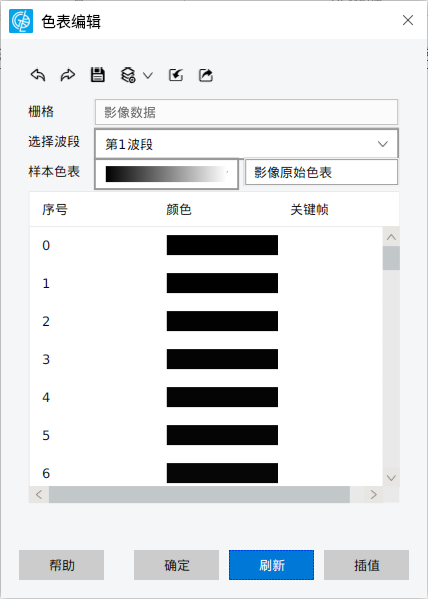

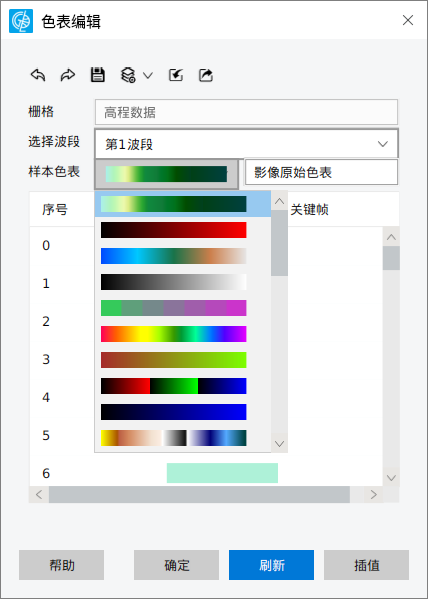

1. 在地图视图窗口上添加栅格图层,切换到"栅格"面板,启动"色表编辑 "功能,弹出如下所示窗口:

此处可显示当前栅格数据使用的色表,若原始RGB显示,此处显示为灰白色渐变色表。
2. 点击颜色条,可下拉切换色表。点击"确定"即可保存修改后的色表信息。

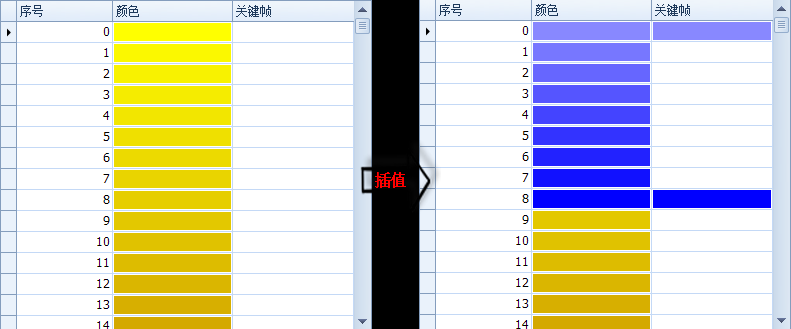

3. 在颜色列表中,可以对色表进行插值操作。在颜色条显示对话框中,对需要替换的系段内的起始颜色和终止颜色下,分别在"关键帧"下设置需要的起始颜色和终止颜色,然后点击"插值"按钮,系统就会进行插值计算,将新的变化效果变更为新的渐进变化效果,如下图所示:

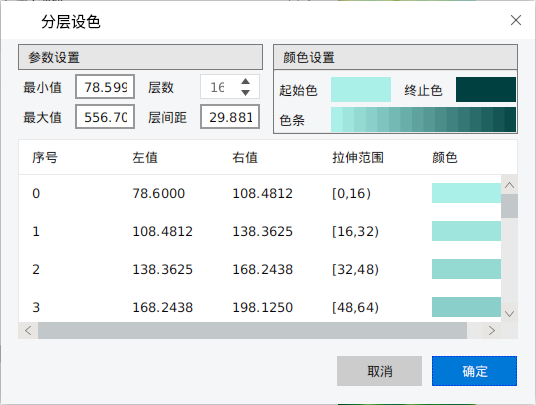

4. 点击"分层设色 "功能,可启动如下对话框:

可通过最小/最大值及层数信息,按层重新设置色表信息。用户还可以手动修改每一层的左值、右值和颜色。
- 【最小值/最大值】:分别代表所选择栅格数据进行色表编辑的那个波段下的像元的最小值和最大值;
- 【层数】:在最小值和最大值这个区间段内进行分层的层数;
- 【层间距】:最小值和最大值这个区间段内的值除以层数所获得的层间距,也可以先设层间距进行获得层数。
- 【起始色】:进行色表编辑的起始颜色,点击颜色可以更改为其它颜色;
- 【终止色】:进行色表编辑的终止颜色,点击颜色可以更改为其它颜色;
- 【渐进效果】:起始颜色到终止颜色的一个渐进变化效果,也是最终编辑的色表。
5. 用户还可进行如下操作:
- 【导出色表
】:对于编辑好的色表,可通过"导出"命令进行重命名另存。
- 【导入色表
】:若系统预设的色表不能满足要求,或者用户有预存好的色表,可以直接通过文件菜单下的导入命令,从文件中导入色表文件(*.lut)实现色表的编辑。
- 【保存至样本
】:点击该图标,可以将当前显示的色表保存到样本色表下,用户可通过样本色表的下拉框直接选择该色表。
- 【分层设色
】:若样本色表不能满足要求,也不存在预设好的色表文件,用户可通过"新建色表"命令,重新编辑色表。点击"新建色表"图标,弹出如下所示"分层设色"对话框:
提示:
1. 确定新建色表后,必须单击"保存至样本",才能将新建的色表保存到样本色表中,以提供给用户以后再次使用。保存时,可以在"样本色表"后输入新色表的名称。另外,在设置的色表样本保存前,还可以取消样本,如下图所示:
2. 只有单波段栅格数据显示时会使用色表,多波段数据显示一般采用RGB显示模式。
3. 色表信息可保存到数据中,只有8位和16位无符号整数的*.tif数据可以保存色表,其他*.tif无法写入色表信息。
直方图统计
功能说明
利用直方图,可以直观检验其像元值的分布形状,通过观察均值和中值,可以确定分布的中心位置。直方图主要用于探究栅格图层中值的分布。假如,您可能想知道具有特定值的像元的数目(计数),如,表示森林土地或闲置地产的像元的数目。
直方图统计主要是统计影像上落在每个像元值上的像元个数。例如,灰度直方图是反映一幅图像中各灰度级与各灰度级像素值出现的频率之间的关系,它概括地反映了一幅图像的灰度级内容和图像可观的信息。以灰度级为横坐标,纵坐标为灰度级的频率,绘制频率与灰度级的关系图。灰度直方图是灰度图像的重要特征之一,反映了图像灰度级分布的情况。
MapGIS中的直方图统计功能提供了对直方图基本信息、像元直方图、相关系数等的统计功能。
操作说明
在地图视图中添加栅格数据图层,使其处于可见状态。

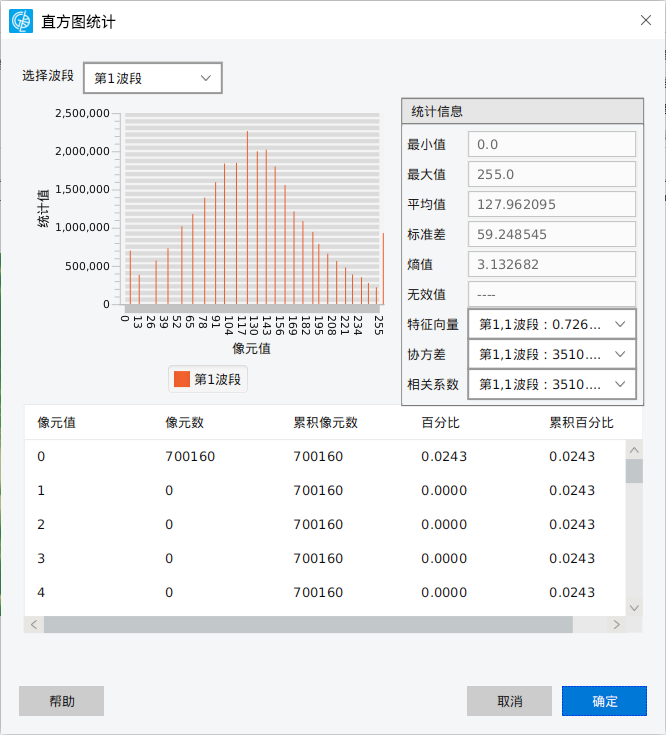

切换到"栅格"面板,点击"直方图统计
"功能即可弹出如对话框:

- 对话框中可显示该栅格数据各波段像元值的分布图及统计信息。
无效值设置
栅格数据的每个像元位置都分配一个值,即像元值。当某个像元位置的信息不足或所代表的位置要么没有特征信息时,该位置可设为无效值。需要注意的是,无效值也是栅格数据的一部分,无效但并不代表不存在。
例如,影像数据经常会存在黑边,用户可以通过设置无效值来实现影像去黑边。但这只是基于"显示"的,也就是说,视觉上黑边消失了,实际上那些黑的"无效值"依然存在,只是将其透明显示。

MapGIS系统中,无效值具有以下特性:
- 无效值不是永久的。用户可设置某一像元值为无效值,也可取消设置;
- 无效值不参与分析计算。所有的分析计算过程中,原始数据为无效值的位置,在结果数据中该位置还是为无效值;
- 无效值默认为透明,用户也可设置为某一指定颜色显示。
需要注意的是, MapGIS系统中无效值是某一特定的像元值,不同应用场景下其值不同,通常将0作为无效值处理。
为了更好地显示和分析栅格数据,可以将栅格中无用或有干扰的像元值设置为无效值,避免其对栅格的显示或分析带来影响。
MapGIS中,提供了无效值设置功能,您可以选择栅格中需要"屏蔽"掉的像元值,将其替换为无效值。显示具有无效值(NullVal)的栅格时,MapGIS中,可将NullVal值设置为某个颜色或无颜色,系统默认为透明显示。
操作说明
1. 在工作空间内添加要设置无效值的栅格图层;

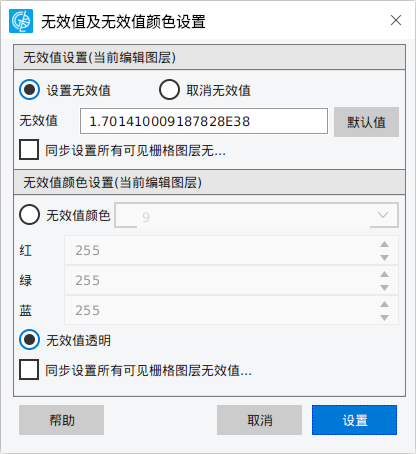

2. 切换到"栅格"面板,启动"无效值设置 "功能,弹出下图所示对话框;

(1)无效值设置(当前编辑图层)
- 【设置无效值】:选择"设置无效值"项,在"无效值"中填写需要被替换成无效值的像元值。也可单击"默认值(M)"按钮,系统会自动计算并提取栅格中最适宜的一个值作为无效值;
- 【取消无效值】:选择"取消无效值"项,则取消设置的无效值。取消无效值后,此部分数据会正常显示,并参与分析操作。
(2)无效值颜色设置(当前编辑及可见栅格图层)
- 【无效值颜色】:选择"无效值颜色"项,可在下拉框的颜色表中选择颜色,也可以在RGB的输入框中,输入合成无效值颜色的RGB值。
- 【无效值透明】:选择"无效值透明"项,则无效值为透明显示。
- 【同步设置所有可见的栅格图层】:该对话框中的设置会应用到所有的可见的栅格图层中,实现多幅栅格数据同时设置无效值。
3. 单击"取消",取消本次无效值设置操作;单击"设置",完成无效值的参数设置。

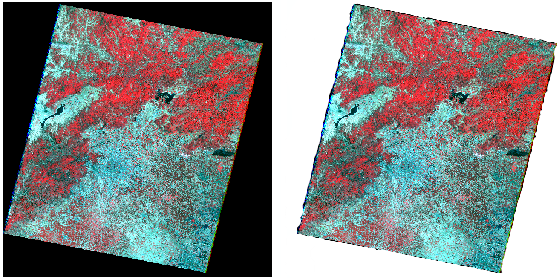

如下图,是将影像黑色的背景值"0"设为无效值后,和无效值透明显示的效果:

提示:
在栅格图层的属性中,也可以对栅格数据无效值的颜色进行简单、快速的设置,但此信息不会保存到数据,只能通过mapx保存。
