图层属性

在工作空间的二维地图中添加图层后，在右键菜单中选择"属性"项，可打开图层的属性页面。通过对图层属性页面的设置可以控制图层的各方面，包括：查看数据源、数据范围、类型等；设置参照系、系统库、动态注记与否、显示相关的各类参数等。

提示：

图层属性相关参数设置均是临时的显示设置，不会保存到数据中，仅保存在地图文档（*.mapx）中。

在"工作空间"中选择某个节点，在右键菜单中选择"属性"，可打开图层的属性页面。不同类型的图层数据的属性对话框有所差异。下面一一介绍各数据类型的图层属性窗口：

地图属性

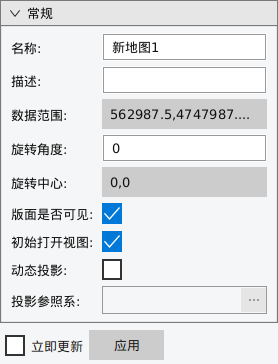

选择"地图"节点，在右键菜单中选择"属性"，可打开图层属性面板：

【名称】：当前地图的名称。用户可自定义地图名称。
【描述】：用户在此可以输入对地图的描述信息，方便其他用户阅读地图。
【数据范围】：地图中所有数据的外包矩形坐标值范围。用矩形范围上的XMin、YMin、XMax、YMax表示。
【旋转角度】：可对地图进行整体旋转。允许输入（-360~360）之间的角度值，对地图进行旋转（正值按逆时针旋转）。
【旋转中心】：对地图整体进行旋转时，指定的旋转中心坐标，默认为（0，0），您可以按需要来设置旋转中心坐标。
【版面视图可见】：地图在跳转到版面视图中时，控制是否显示地图数据。勾选时在版面视图会显示，不勾选时则不显示。
【初始打开视图】：控制打开地图文档（*.mapx）时，是否预览该地图。勾选时会自动预览该地图，不勾选时则不预览该地图。
【动态投影】：可开启动态投影并设置目标参照系。设置动态投影信息后，地图会投影到目标参照系下进行显示。

简单要素类图层属性

该图层属性窗口包含3类选项卡：

（一）"数据源"选项卡

列举了图层的数据范围、几何类型、要素个数、所在数据库等信息。

【数据源范围】：当前图层的数据范围；
【类ID】：每一个简单要素类在数据库下都有唯一一个ID标识，该ID值就是"类ID"。
【简单要素数】：该简单要素类下存在的图元个数。

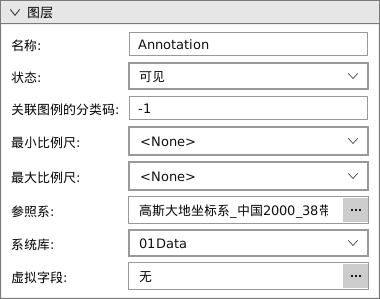

（二）"图层"选项卡

可以修改图层空间参照系、名称、图层状态、系统库设置等。

【名称】：图层名称信息；
【状态】：图层显示状态；
【关联图例的分类码】：通过设置分类码，可以将图例板与图层建立起对应关系。当选择的图例板上的图例的分类码与图层分类码一致时，将自动激活对应图层以进行绘制。
【最小/最大比例尺】：指定该数据的显示最小/最大比例尺，超过此比例尺范围则不显示数据；
【参照系】：数据的空间参照系信息，用户可在此修改其参照系。
【系统库】：绘制图形时所使用的符号库、颜色库、字库。系统支持多系统库，可以点击"系统库"后的下拉按钮，为图层选择所需系统库。

（三）"显示"选项卡

控制在视图中数据的显示方式，包括透明度、符号显示规则等。不同类型的图层其显示属性不同。

（1）"区图层"显示属性

区图层显示属性参数如下所示：

【随图缩放基准比例尺】：当图层处于随图缩放时，在该基准比例尺下显示尺寸与图元的参数设置尺寸一致，放大缩小显示比例尺时，各符号尺寸会依比例放大缩小；当图层处于不随图缩放时，此参数无意义。
【显示填充区】：值为"是"，可显示区填充；反之，值为"否"，区填充部分透明的。只有显示填充区时，才可设置如下参数：
- 【填充区最小/最大比例尺】：设置填充区显示的最小/最大比例尺范围，超出此比例尺范围时，不会显示填充区。当值为"<None>"时，任何比例尺下均显示填充区；
- 【填充区符号化显示】：值为"是"，可显示填充符号，否则区只显示填充色；
- 【填充区符号化最小/最大比例尺】：设置填充区符号化显示的最小/最大比例尺范围，超出此比例尺范围时，不会符号化显示填充区。只有填充区符号化显示时，才可设置此参数。当值为"<None>"时，任何比例尺下均符号化显示填充区；
- 【填充区随图缩放】：值为"是"，在地图缩放的过程中，填充符号的大小、间距等都会依比例缩放。反之，值为"否"，在地图缩放的过程中，填充符号的大小间距等均不会变化；
- 【填充区随图缩放最小/最大比例尺】：设置填充区随图缩放的最小/最大比例尺范围，超出此比例尺范围时，会不随图缩放填充符号。只有填充区随图缩放时，才可设置此参数。当值为"<None>"时，任何比例尺下均随图缩放显示。

【显示边线】：值为"是"，可显示区边线；反之，值为"否"，不会显示区边线。只有显示边线时，才可设置如下参数：
- 边线最小/最大比例尺：设置边线显示的最小/最大比例尺范围，超出此比例尺范围时，不会显示边线。当值为"<None>"时，任何比例尺下均显示边线；
- 边线线型：设置边线的线型参数，包括线样式、线宽、颜色等；
- 边线是否符号化显示：值为"是"，可显示边线样式、线宽等样式，否则边线只用单线表示，颜色与线颜色一致；
- 边线符号化最小/最大比例尺：设置边线符号化显示的最小/最大比例尺范围，超出此比例尺范围时，不会符号化显示边线。只有边线符号化显示时，才可设置此参数。当值为"<None>"时，任何比例尺下均符号化显示边线；
- 边线随图缩放：值为"是"，在地图缩放的过程中，边线的大小、间距等都会依比例缩放。反之，值为"否"，在地图缩放的过程中，边线的大小间距等均不会变化；
- 边线随图缩放最小/最大比例尺：设置边线随图缩放的最小/最大比例尺范围，超出此比例尺范围时，会不随图缩放线符号。只有边线随图缩放时，才可设置此参数。当值为"<None>"时，任何比例尺下均随图缩放显示。
【透明度】：设置整个区图层的透明度，区填充色、填充符号、边线均受此透明度值影响。值为"0"时不透明，值为"100"时完全透明。
【要素排序】：可以根据指定字段属性值大小，对同一图层内的图元显示压盖顺序进行排序。
- 要素排序字段：该项为"无"时，图元排列顺序为默认排列，即保留绘图时的排列顺序；选择指定字段时，按照该字段属性值大小进行排序。支持MapGIS 的本地/网络数据库（hdf，hdb，oracle，pg等）中的图层（6x，shp，filegdb中的图层不支持排序），可选字段类型有OID、数值类型、字符串类型、日期类型。
- 要素排序方式：升序表示值小的图元绘制在底部、值大的图元绘制在顶部，降序反之。其中，OID字段只支持升序排列。

（2）"线图层"显示属性

线图层显示属性参数如下所示：

【符号化显示】：值为"是"，可显示线样式、线宽等样式，否则线只用单线表示，颜色与线颜色一致；
【符号化显示最小/最大比例尺】：设置线符号化显示的最小/最大比例尺范围，超出此比例尺范围时，不会符号化显示线。只有线符号化显示时，才可设置此参数。当值为"<None>"时，任何比例尺下均符号化显示线；
【符号随图缩放】：值为"是"，在地图缩放的过程中，边线的大小、间距等都会依比例缩放。反之，值为"否"，在地图缩放的过程中，边线的大小间距等均不会变化；

【符号随图缩放基准比例尺】：当图层处于随图缩放时，在该基准比例尺下显示尺寸与图元的参数设置尺寸一致，放大缩小显示比例尺时，各符号尺寸会依比例放大缩小；当图层处于不随图缩放时，此参数无意义。
【符号随图缩放最小/最大比例尺】：设置线随图缩放的最小/最大比例尺范围，超出此比例尺范围时，会不随图缩放线符号。只有线随图缩放时，才可设置此参数。当值为"<None>"时，任何比例尺下均随图缩放显示；
【显示线方向】：当值为"是"时，可用箭头标记线方向；反之，不标记；
【线方向显示颜色】：设置线方向箭头颜色；
【线化简】：当值为"是"时，可在显示时对线数据进行简化，当不会对原数据进行修改；当值为"否"时，按照数据的原始存储形态进行显示；
【线化简步长值】：开启线化简时，启动此功能，用户设置显示化简线的步长值；
【透明度】：设置整个线图层的透明度。值为"0"时不透明，值为"100"时完全透明。
【要素排序】：可以根据指定字段属性值大小，对同一图层内的图元显示压盖顺序进行排序。
- 【要素排序字段】：该项为"无"时，图元排列顺序为默认排列，即保留绘图时的排列顺序；选择指定字段时，按照该字段属性值大小进行排序。支持MapGIS 的本地/网络数据库（hdf，hdb，oracle，pg等）中的图层（6x，shp，filegdb中的图层不支持排序），可选字段类型有OID、数值类型、字符串类型、日期类型。
- 【要素排序方式】：升序表示值小的图元绘制在底部、值大的图元绘制在顶部，降序反之。其中，OID字段只支持升序排列。

（3）"点图层"显示属性

点图层显示属性参数如下所示：

【符号化显示】：值为"是"，可符号化显示点，否则不符号化显示。点图元的符号显示与非符号化显示差异不大，点在任何情况下都可以显示符号样式，但是只有符号化显示时，才能显示线宽等信息。如下图所示点，线宽参数为1，显示效果如下所示：

【符号化显示最小/最大比例尺】：设置点符号化显示的最小/最大比例尺范围，超出此比例尺范围时，不会符号化显示点。只有点符号化显示时，才可设置此参数。当值为"<None>"时，任何比例尺下均符号化显示点；
【符号随图缩放】：值为"是"，在地图缩放的过程中，点的大小、线宽等都会依比例缩放。反之，值为"否"，在地图缩放的过程中，点符号的大小间距等均不会变化；

【符号随图缩放基准比例尺】：当图层处于随图缩放时，在该基准比例尺下显示尺寸与图元的参数设置尺寸一致，放大缩小显示比例尺时，各符号尺寸会依比例放大缩小；当图层处于不随图缩放时，此参数无意义。
【符号随图缩放最小/最大比例尺】：设置点随图缩放的最小/最大比例尺范围，超出此比例尺范围时，不随图缩放点符号。只有符号随图缩放时，才可设置此参数。当值为"<None>"时，任何比例尺下均随图缩放显示。
【透明度】：设置整个线图层的透明度。值为"0"时不透明，值为"100"时完全透明。
【要素排序】：可以根据指定字段属性值大小，对同一图层内的图元显示压盖顺序进行排序。
- 【要素排序字段】：该项为"无"时，图元排列顺序为默认排列，即保留绘图时的排列顺序；选择指定字段时，按照该字段属性值大小进行排序。支持MapGIS 的本地/网络数据库（hdf，hdb，oracle，pg等）中的图层（6x，shp，filegdb中的图层不支持排序），可选字段类型有OID、数值类型、字符串类型、日期类型。
- 【要素排序方式】：升序表示值小的图元绘制在底部、值大的图元绘制在顶部，降序反之。其中，OID字段只支持升序排列。

（4）"注记图层"显示属性

注记图层显示属性参数如下所示：

【符号随图缩放】：值为"是"，在地图缩放的过程中，注记尺寸会依比例缩放。反之，值为"否"，在地图缩放的过程中，注记尺寸不会变化；
【符号随图缩放基准比例尺】：当图层处于随图缩放时，在该基准比例尺下显示尺寸与图元的参数设置尺寸一致，放大缩小显示比例尺时，各符号尺寸会依比例放大缩小；当图层处于不随图缩放时，此参数无意义。
【符号随图缩放最小/最大比例尺】：设置注记随图缩放的最小/最大比例尺范围，超出此比例尺范围时，不随图缩放注记符号。只有符号随图缩放时，才可设置此参数。当值为"<None>"时，任何比例尺下均随图缩放显示。
【要素排序】：可以根据指定字段属性值大小，对同一图层内的图元显示压盖顺序进行排序。
- 要素排序字段：该项为"无"时，图元排列顺序为默认排列，即保留绘图时的排列顺序；选择指定字段时，按照该字段属性值大小进行排序。支持MapGIS 的本地/网络数据库（hdf，hdb，oracle，pg等）中的图层（6x，shp，filegdb中的图层不支持排序），可选字段类型有OID、数值类型、字符串类型、日期类型。
- 要素排序：可以根据指定字段属性值大小，对同一图层内的图元显示压盖顺序进行排序。

栅格图层属性

该图层属性窗口包含3类选项卡，下面介绍各选项卡内容：

1."数据源"选项卡：显示数据名称、存储位置、范围等信息；

2."图层"选项卡：显示图层的名称、显示状态、可见比例尺范围、参照系等信息；

控制栅格数据的显示方式，包括显示和符号系统。

3."显示"选项卡：可设置栅格显示重采样方式及亮度、对比度、透明度值。

【栅格显示重采样】：系统提供了最邻近显示和双线性显示两种重采样方式：
- 最邻近显示：执行最邻近分配法显示，是速度最快的插值方法；
- 双线性显示：执行双线性插值并基于四个最邻近的输入像元中心的加权平均距离来确定像元的新值。此显示效果可平滑数据。
【亮度】：调整栅格图层的亮度；
【对比度】：调整栅格图层的对比度；
【透明度】：调整栅格图层的透明度，值为100时全透明显示。
【直方图显示】：直方图拉伸显示主要是通过对当前视图里的栅格进行直方图拉伸处理，从而改变栅格的显示效果。系统提供的拉伸方式包括：
- 原始显示：用原始数据来显示当前活动窗口中的栅格；
- 均衡化显示：用均衡化变换来显示当前活动窗口中的栅格；
- 正规化显示：用正规化变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的栅格；
- 平方根显示：用平方根变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的栅格；
- 平方显示：用平方变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的栅格；
- 线性显示：用线性变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的栅格；
- 反转显示：用反转变换(对0.5%--99.5%的直方图数值范围)来显示当前活动窗口中的栅格；
- 自适应显示：用自适应变换(2倍均方差拉伸基础上自适应调整)来显示当前活动窗口中的栅格；
- 标准差显示：在标准差 (n) 值所定义的值之间应用线性拉伸来显示当前活动窗口中的栅格；
- 百分比截断：在最小裁剪百分比像素值和最大裁剪百分比像素值之间应用线性拉伸来显示当前活动窗口中的栅格；
- 最值显示：以最小输出像素值和最大输出像素值作为直方图的端点，应用线性拉伸来显示当前活动窗口中的栅格。
【Gamma校正】：Gamma 指的是栅格数据集中等灰度值之间的对比度。Gamma 不会影响栅格数据集中的黑色或白色值，只会影响中间值。通过应用 Gamma 校正，可以控制栅格数据集的整体亮度。
