比例尺

比例尺（Scale）是地图学和地理信息系统（GIS）中的一个核心概念，用于描述地图上的距离与实际地面距离之间的比例关系。它反映了地图对现实世界的缩放程度。

MapGIS 在对空间数据进行存储、显示、输出等过程中，涉及到多种比例尺。下面对几种常用的比例尺进行详细解释：

数据比例尺

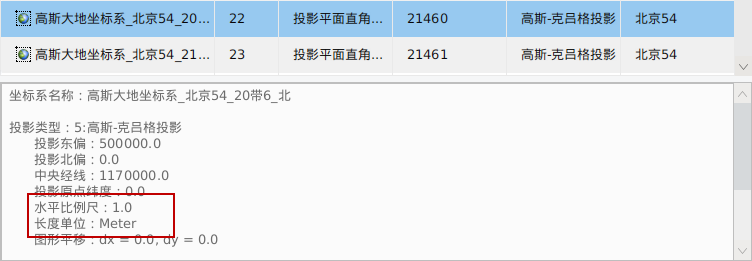

数据比例尺的是数据的空间参照系属性中，空间参照系中数据的水平比例尺信息。

它代表了标尺上一个刻度单位所代表的实地距离。该比例尺影响的是地图视图中的刻度，相同的数据，不同的水平比例尺下刻度值不同。

如下图所示，1:1米水平比例尺和1:10000毫米水平比例尺下，同一个影像数据的标尺刻度值不同。

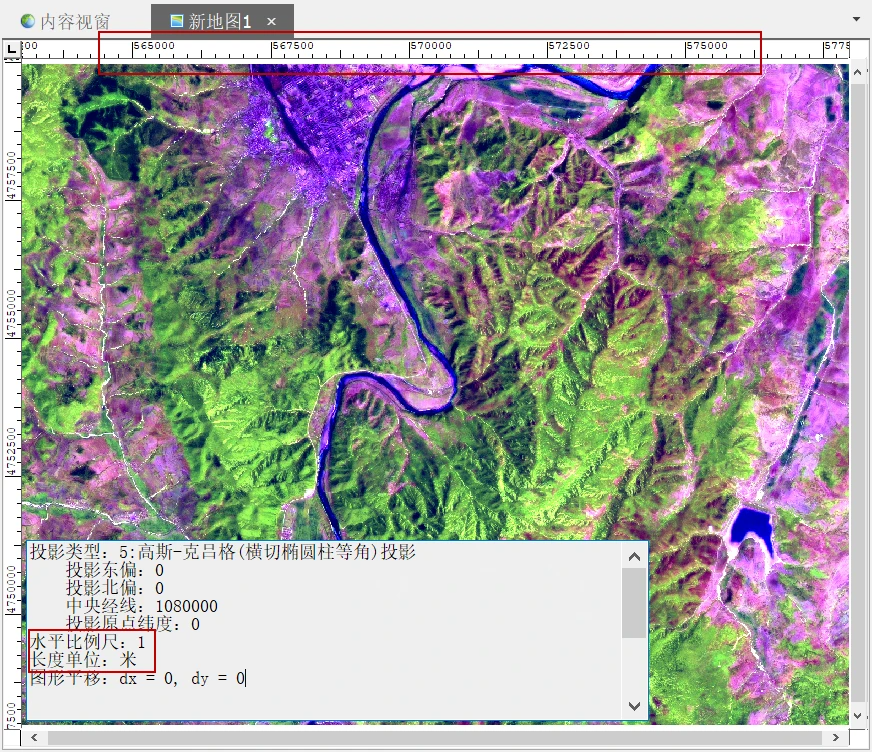

水平比例尺1:1米 效果如下：

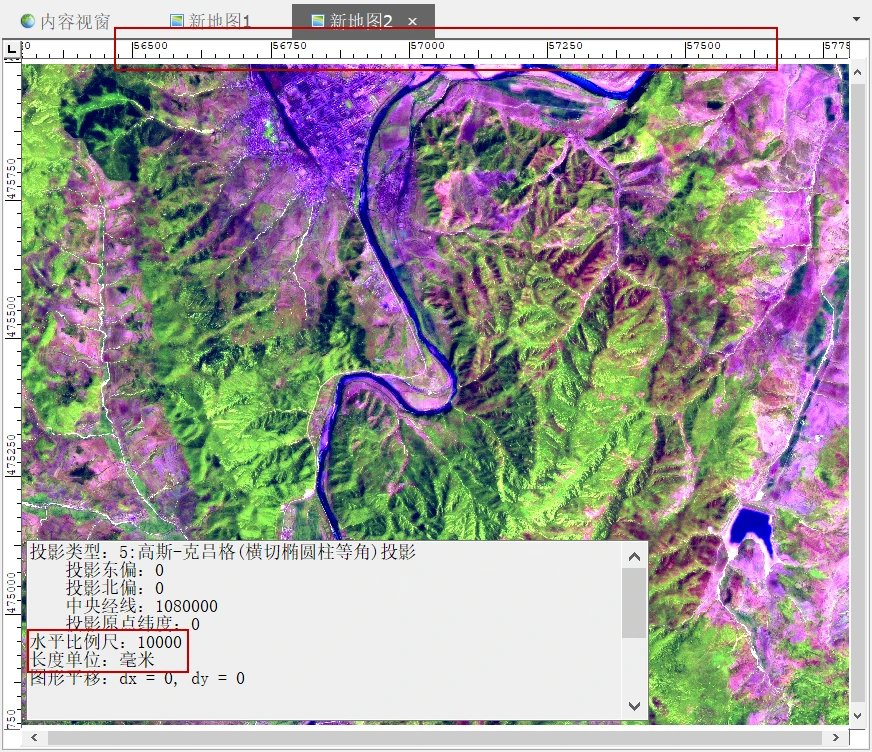

水平比例尺1:10000毫米 效果如下：

可结合数据比例尺及标尺刻度计算出数据的实地距离。例如：Sample数据库中，影像数据的空间参照系中水平比例尺为1:1米，x轴刻度最大值与最小值差可计算出x轴上距离为14976.25（刻度范围可在数据右键--属性—影像数据集信息下查看数据的XMax、XMin值，计算得出），那么实地距离为14976.25*1米即14.97625km，即该影像数据的实地宽度为14.97625km。

地图显示比例尺

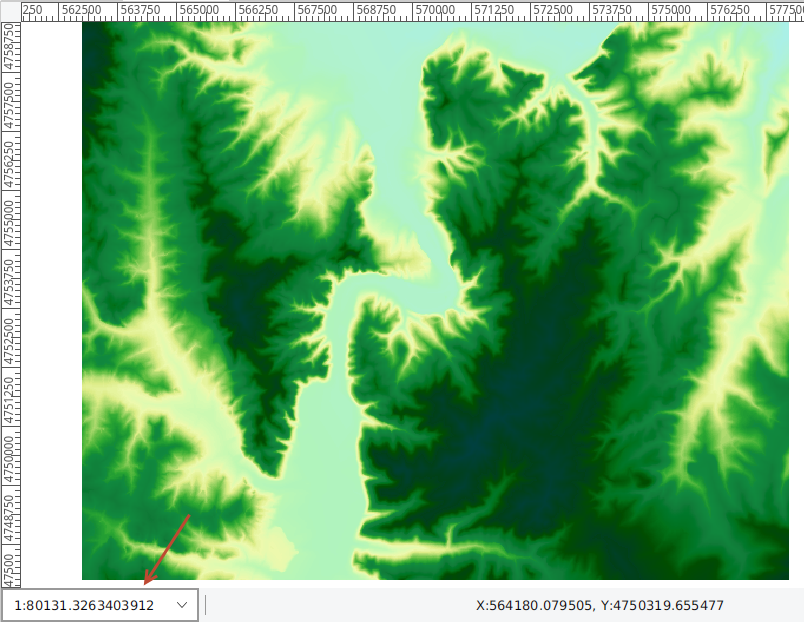

地图视图显示时，地图视图下方的显示比例尺信息。它代表了显示屏幕上直接测量的1mm所代表的实地距离（mm）。该比例尺值跟随地图缩放而进行变化。

提示：

1、此处的比例尺是地图文档的空间参照系计算所得。当地图开启动态投影时，地图文档的空间参照系即动态投影的参照系；当地图没有开启动态投影时，地图文档的空间参照系默认使用文档中第一个图层的参照系信息。

2、在MapGIS系统中，认为1mm=96/25.4dpi。但现代显示器分辨率越来越高，不同的显示器屏分辨率也有所差异，1mm>96/25.4dpi，导致测量的长度与比例尺的乘积会比真实地物长度短。

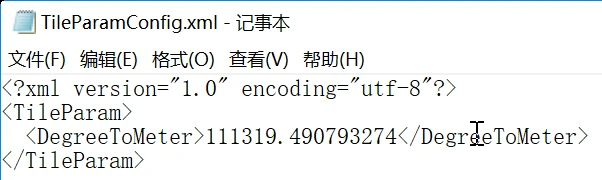

3、对于参照系为地理坐标系的数据，其刻度单位是度，但显示比例尺单位为毫米，由于地球是不规则的椭球体，度与毫米之间的转换关系没有一个确定值。MapGIS10安装目录“\MapGIS 10\Program\Config\MapTileConfig\TileParamConfig.xml”文件，记录了一个默认的度与米之间的转换关系，默认认为1度=111319.490793274米=111319490.793274毫米。用户在特定需求中，若已知研究区域的度/毫米转换关系，可修改此参数信息。

4、显示的比例尺始终是代表测量长度代表实地距离，不受数据水平比例尺的影响，同一数据不同水平比例尺在地图视图中全图显示时的比例尺相同。

版面显示比例尺

在版面视图中，选中某一个数据框，功能面板上方的显示比例尺。它代表了版面中一个标尺单位代表的实地距离。

以Sample数据库中的影像数据为例：

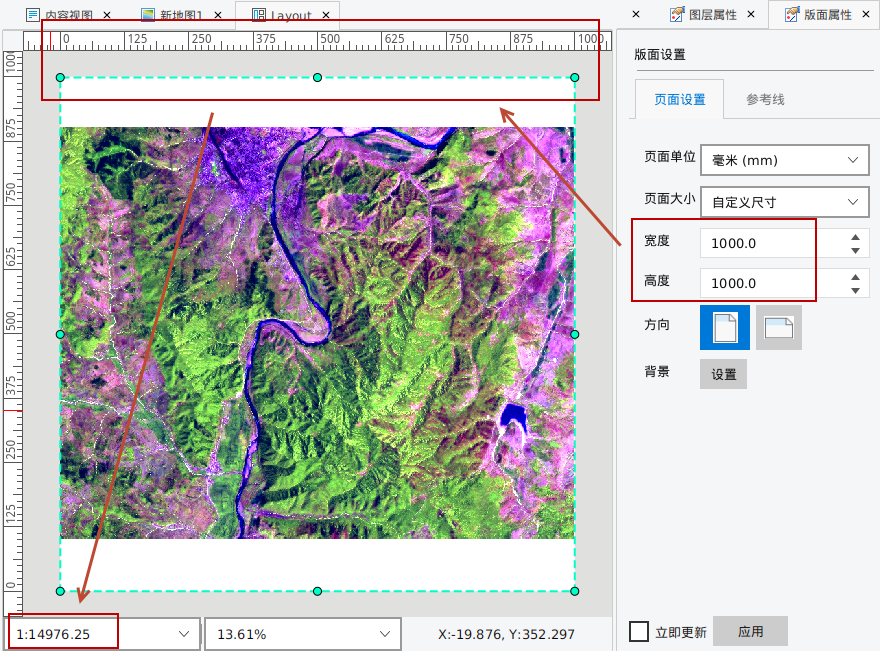

将版面与排版框的高度/宽度设置为1000*1000，排版框中复位数据，此时版面显示比例尺为1:14976.25。

之前计算已知影像数据的横向宽度为14976.25米，此时版面中刻度宽度1000。版面中一个标尺单位代表的实地距离为：14976.25m/1000=14.97625m=14976.25mm。计算结果与版面显示比例尺中结果一致。
