数据转换

数据导入

功能说明

将外部三维数据（*.obj、*.3ds）导入MapGIS数据库中，保存为三维简单要素类面或体。

启动模式

• 【数据转换】面板 -> 【数据导入】->【导入外部模型】

操作说明

1. 启动"开始"面板->"数据导入"功能，弹出如下所示对话框：

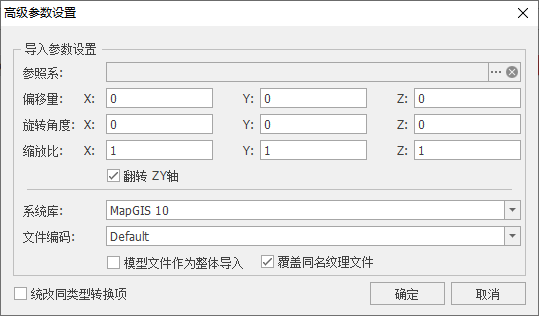

2. 选择数据，点击参数设置，弹出“高级参数设置”窗口：

3. 在对话框上完成如下相应参数设置：

• 【参照系】：设置数据的源参照系；
• 【偏移量】：设置模型导入后模型中心点的xyz方向偏移单位；
• 【旋转角度】：设置模型导入后xyz方向的旋转角度；
• 【缩放比】：设置模型导入后xyz方向的缩放比例，默认为1，即不进行缩放；
• 【翻转ZY轴】：勾选后模型Y值和Z值对换；
• 【系统库】：设置数据绑定的系统库；
• 【文件编码】：设置文件转换编码类型；
• 【模型文件作为整体导入】：模型作为一个整体要素导入；
• 【覆盖同名纹理文件】：当导入的模型使用纹理与三维符号库中已有的纹理名称相同时，勾选此项，会用新的纹理替换原始三维符号库中的纹理；反之不替换；
• 【统改同类型转换项】：勾选后同类型的转换项设置的参数与当前界面设置的参数一致。

4. 点击“转换”按钮，系统执行导入外部模型。点击"退出"则取消操作退出窗口。

数据导出

功能说明

对象文件格式（*.off）文件用于通过指定模型表面的多边形来表示模型的几何结构。通过此功能，可将三维简单要素类，导出为通用OFF数据。

操作说明

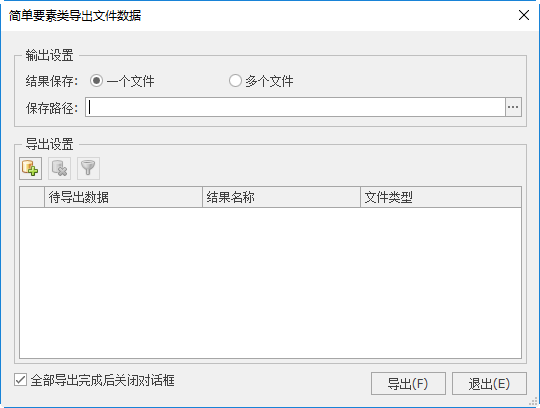

1. 启动"开始"面板->"数据导出"功能，弹出如下所示对话框：

2. 选择保存文件模式，并设置存储路径：

• 【一个文件】：每个待导出的数据，都导出为一个OFF文件；
• 【多个文件】：当待导出数据包括多个图元时，每个图元都会导出为一个OFF文件。

3. 点击添加待导出的数据，点击【导出】，可将该数据导出为本地OFF文件。

数据转换

功能说明

通过此功能，可支持不同维度矢量数据间的相互转换，目前可支持的转换类型如下表所示：

源数据	转换类型	属性字段	含义
点	三维点转二维点		二维点x/y坐标信息与三维点一致，无z信息；
	二维点转三维点	高程字段	三维点x/y坐标信息与二维点一致，z为高程字段信息；
线	三维线转二维线		二维线节点x/y坐标信息与三维点一致，无z信息；
	三维线转二维点		二维点x/y坐标信息为三维线节点，无z信息；
	三维线转三维点	高程字段	三维点x/y/z信息与三维线节点一致；
	二维线转三维点	高程字段	三维点x/y坐标信息与二维线节点一致，z为高程字段信息；
	二维线转三维线	高程字段	三维线各节点xy坐标值与二维线一致，z为高程字段信息；
	多线转单线		将多线拆分为若干个单线；
	单线转多线	连接字段	根据连接字段，将值相同的单线合并为多线；
面	多面转单面		将多面拆分为若干个单面
	单面转多面	连接字段	根据连接字段，将值相同的单面合并为多面
	多面转单体		当多面可组成一个封闭面时，可将其转为单体
体	单体转单面		将单体转换为若干个单面
	单体转单面		将单体转换为一个多面

操作说明

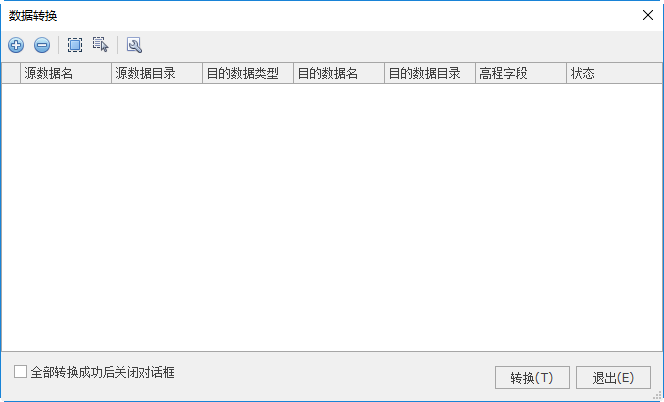

1. 启动"开始"面板->"数据转换"功能，弹出如下所示对话框：

2. 功能上方的工具条，可进行如下操作：

【添加】：添加待转换的矢量数据，可支持点/线/面/体等矢量数据；

【删除】：添加数据后，在列表中选择单个或多个数据，点击【删除】，可从列表中移除数据；

【全选】：点击全选，可选择所有数据；

【反选】：选择若干数据后，点击【反选】，可选择未选中的数据；

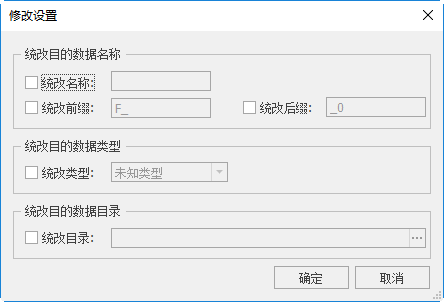

【设置】：

• 【统改名称】：将选中的数据结果保存为同一个数据，可实现数据结果的合并效果；
• 【统改前缀/后缀】：为选中的数据，在结果名称中统一增加前缀/后缀；
• 【统改类型】：为选中的数据，统改数据转换类型；
• 【统改目录】：为选中的数据，统改结果保存目录。

3. 选择待转换的数据后，部分转换类型需选择对应的属性字段；

4. 点击【转换】，即可执行数据转换操作。
