视图布局

显示/隐藏地图视图

功能说明

设置系统中地图视图是否打开。

操作说明

1. 点击"开始"面板->"视图布局"->地图视图"按钮，当“地图视图”按钮处于选中状态时（为深色），系统中显示地图视图；再次点击，取消选中“地图视图”按钮（变为浅色），系统隐藏地图视图。

显示/隐藏场景视图

功能说明

设置系统中场景视图是否打开。

操作说明

1. 点击"开始"面板->"视图布局"->场景视图"按钮，当“场景视图”按钮处于选中状态时（为深色），系统中显示场景视图；再次点击，取消选中“场景视图”按钮（变为浅色），系统隐藏场景视图。

视图联动

功能说明

将三维场景视窗与二维地图视窗相关联，在进行移动、放大、缩小等显示操作时，二三维视图中可以联动显示。

操作说明

1. 在工作空间添加需要关联的地图及场景，并分别在地图和场景下添加数据，需要注意的是添加的地图范围与场景范围须相同；

2. 点击"开始"面板->"视图布局"->视图联动功能，弹出下图所示对话框，打开“地图视图”的下拉框选择需要和“新场景1”关联的地图，然后选择“排列方式”（地图视窗和场景视窗的排列显示方式），最后点击"确定"按钮关闭对话框；

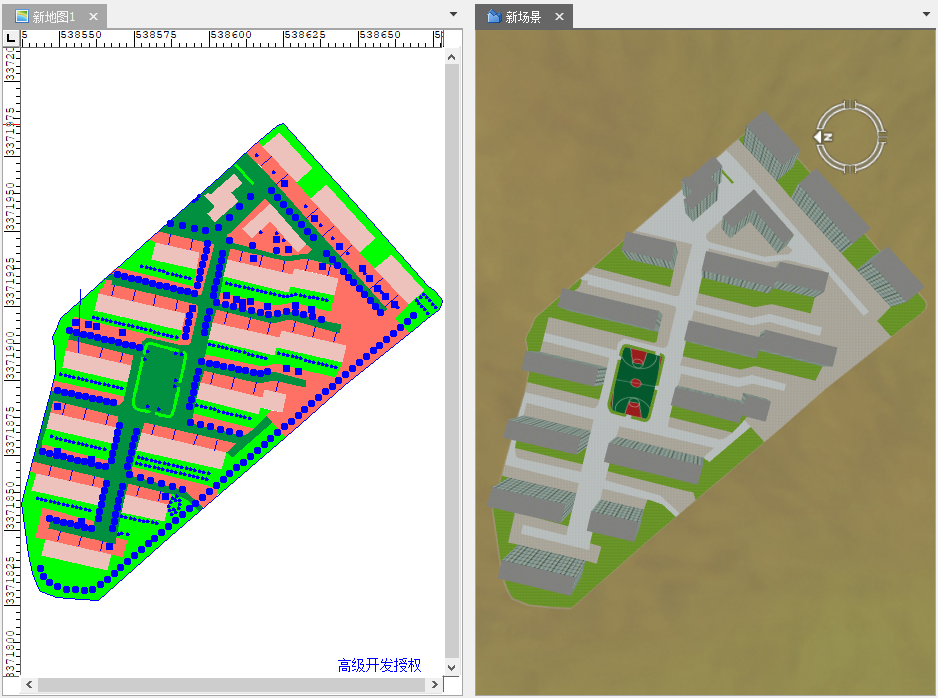

3. 视图窗口将调整成如下所示（下图为垂直排列方式），在二维地图中交互放大、缩小、移动操作同时，三维视图同样联动变化（同理，三维中操作，二维地图同样联动变化）。
