DRG矢量化
功能说明
将栅格数据转换为矢量要素的过程称之为矢量化。MapGIS平台提供了一些工具，用来将扫描图像（栅格图像）转换为矢量要素图层。这些工具可以在“矢量化”菜单中找到。
矢量化是依据栅格图像进行处理的过程，有时候矢量化前需对栅格图像做预处理。例如，裁剪出矢量化的区域范围；使用栅格分类工具将栅格分离两种颜色，做二值化处理等，矢量化菜单下的“光栅求反”即是将二值或灰度图像进行反转。更多对栅格数据的处理操作，可在“栅格编辑”菜单下查找（参考“栅格编辑”章节）。
矢量化设置
功能说明
矢量化设置是扫描矢量化模块中非常重要的功能。用户通过这些设置，指定如何追踪栅格数据用以构造矢量数据的几何形状，以及高程值的设置。
操作说明
1. 在“工具”面板上，点击“DRG矢量化”->“矢量化设置”，弹出下图所示对话框：
2. 设置矢量化参数及高程设置：
- 【抽稀半径】：对矢量化的线进行抽稀的因子，它表示抽稀后的线与原光栅中心线的最大误差允许值，它的单位是光栅点。因为在矢量化过程中，若逐个点跟踪，则线的点数就会太多，尤其像直线，这样就会增加许多冗余的点。为了减少数据的冗余点，在矢量化的过程中，系统在不影响数据精度的条件下自动进行抽稀。抽稀后的线与原光栅中心线（不抽稀的情况下跟踪出来的线）之间肯定会出现偏差，该抽稀因子就是控制线在抽稀后与原光栅中心线之间的最大偏差值，实际上就是控制数据精度要求，缺省情况下为一个光栅点，也即抽稀后的线与原光栅中心线的最大偏差为一个光栅点。 (若扫描分辨率为300DPI，则一光栅点大约为0.08mm)。
- 【同步步长】：就是在矢量化线的过程中，在搜索光栅线的中心点时，允许向前搜索的最大光栅点数。若在给定的允许范围内，搜索不到中心线，则系统自动结束当前线跟踪。所以这个参数控制矢量化转弯处的连续性，参数大则连续性较好，但线的准确性和线端点处的处理将受到影响。
- 【最小线长】：自动矢量化时最小线长的数值。
- 【高程增量】：相邻等高线间的高程差值，可以为正值或负值，正值为按指定方向高程递增，负值为按指定方向高程递减。
3. 点击"确定"，即可完成参数设置。
光栅求反
功能说明
光栅文件求反，指将工作区中的二值或灰度图像进行反转(Invert)。例如，使二值图像的白色变为黑色，黑色变为白色。在矢量化的过程中，是以灰度级高的像素为准，即只对灰度级高的像素进行矢量化，灰度级低的像素作为背景。若扫描进来的图像与此刚好相反，则需利用该功能进行反转后才能开始正确的矢量化操作。
提示：
1、如果待矢量化的栅格图像不是二值图，考虑使用“栅格计算器”“栅格重分类”“影像二值化”、“影像分类”工具将栅格分离为两种颜色的图像，便于矢量化操作。
2、矢量化过程是对灰度级高的像素进行矢量化，即像元值大的像素。栅格显示时颜色是可以调节的，因此不代表黑色线一定比白色背景像元值高，只能通过“显示像元值”查看像元值大小。
操作说明
1. 在工作空间的当前地图下添加栅格图层并设为当前编辑状态；

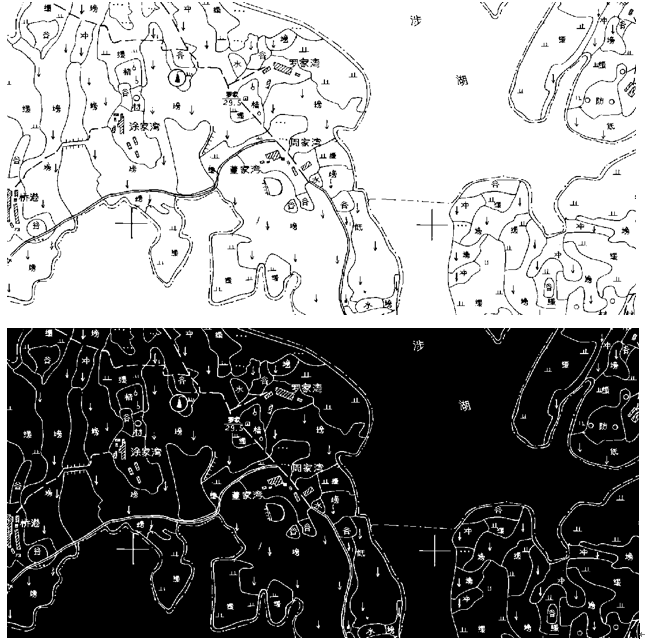

2. 在“工具”选项卡上，点击“DRG矢量化”-“光栅求反”，将工作区中二值或灰度图像进行反转。其对比效果如下图所示。
提示：
应用“光栅文件求反”功能将光栅求反，只是改变此次矢量化的结果，不会对栅格数据本身造成改变。
自动矢量化
功能说明
自动矢量化具有无需细化处理，处理速度快，不会出现细化过程中常见的毛刺现象，以及矢量化的精度高等特点。它无需人工干预，系统自动进行矢量追踪，既省事又方便。自动矢量化对于那些图面比较清洁，线条比较分明，干扰因素比较少的图，跟踪出来的效果比较好，但是对于那些干扰因素比较大的图（注释、标记特别多的图），就需要人工干预，才能追踪出比较理想的图。
提示：
自动矢量化功能的跟踪效果与栅格图像质量有关，图片越清晰，图形越简单没有交叉，矢量化效果越好。若矢量化效果不好，建议参考“光栅求反”章节，检查栅格质量。
操作说明
1. 在当前地图中添加需矢量化的栅格图层以及线图层（保存矢量化结果）并激活；

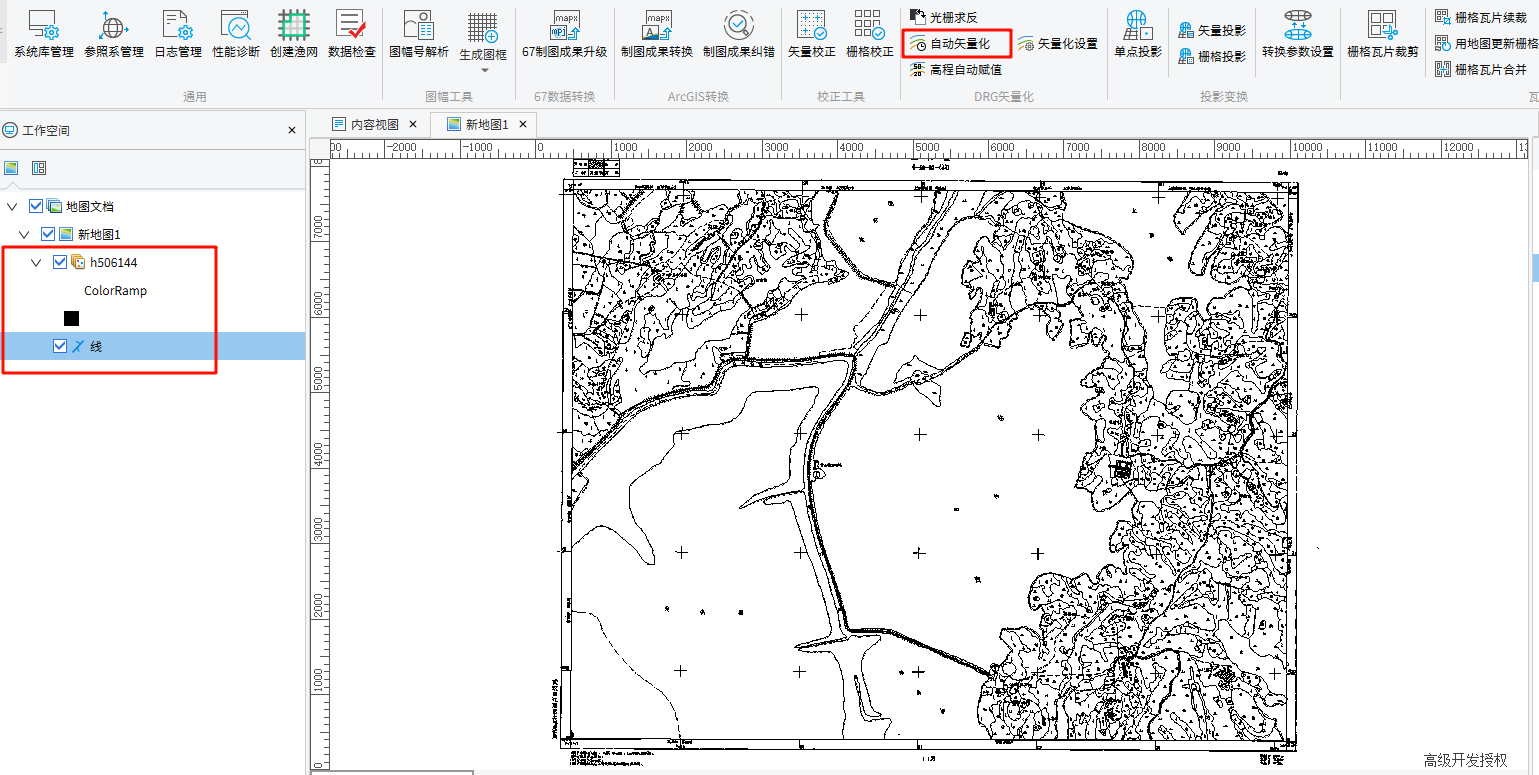

2. 在“工具”选项卡上，点击“DRG矢量化”-“自动矢量化”，系统自动完成矢量化过程，结果可在线图层中查看。
高程自动赋值
功能说明
高程自动赋值是实现快速赋值等高线的一种方法。
操作说明
1. 在当前地图下添加等高线图层并激活为当前编辑状态；

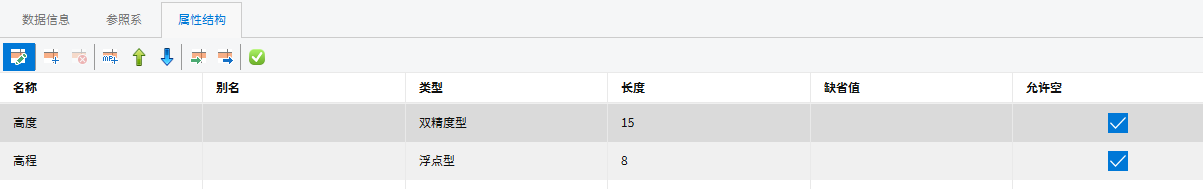

2. 工作空间视窗中右键选择该线图层，弹出右键菜单，选择“属性结构设置”，在弹出的对话框中添加一个表示高程的字段（例如：高程），字段类型必须是浮点型或双精度型，设置完成后点击"确定"关闭对话框；

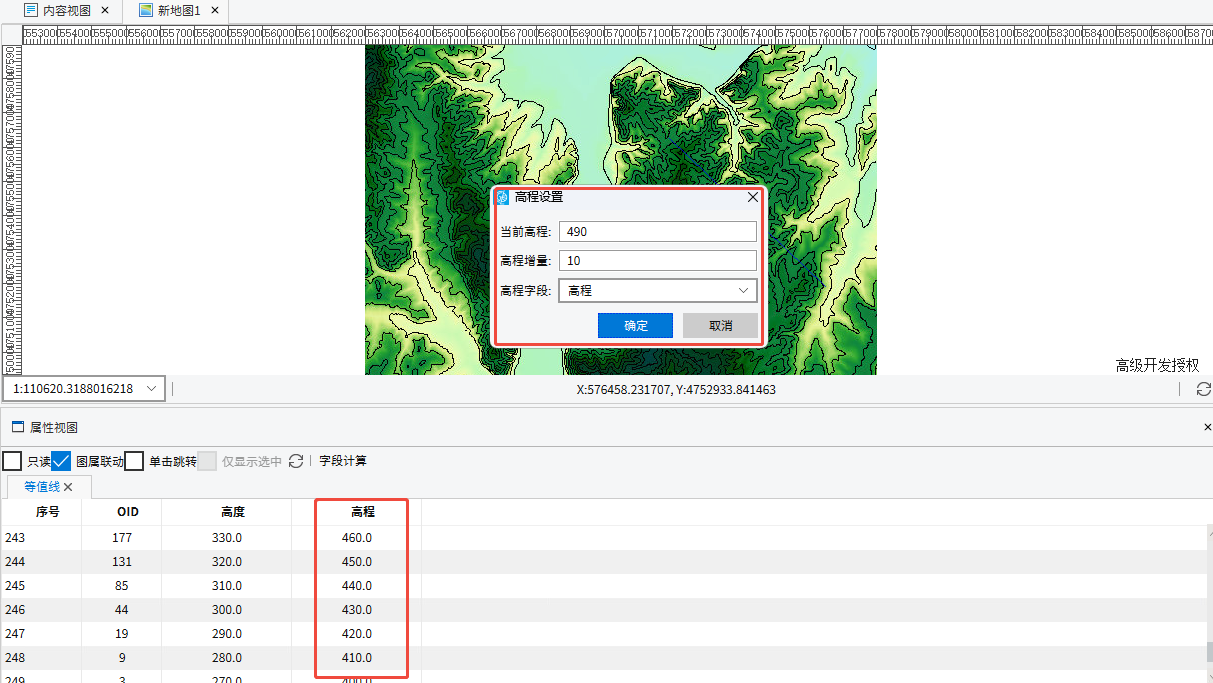

3. 在“工具”选项卡上，点击“DRG矢量化”-“高程自动赋值”，点击鼠标左键在地图视图内拖出一条橡皮线，当橡皮条穿越所有需要赋值的等高线时，再次点击鼠标左键，此时系统弹出高程设置对话框（如下图所示）要求用户设置当前高程、高程增量、和高程字段；系统将凡与该橡皮线相交的等高线，根据已设置的“当前高程”为基值，自动逐条按“高程增量”递增赋值，得到的高程值将保存到设置的“高程字段”下。
