地图量测

距离量测

功能说明

测量起点与终点之间的距离。

操作说明

1. 启动"地图"菜单->"工具"面板->"地图测量"功能，右侧弹出"地图量测"窗口，点击"距离量测"按钮，在视图区中依次用鼠标左键点击选中需要量算的各节点，直至终点（终点也需点击左键选中）；

2. 系统自动计算从起点到终点的距离（即绘制的折线总长度），并在"地图量测"窗口中显示结果。

3. 点击鼠标右键弹出菜单，选择"完成"结束绘制。

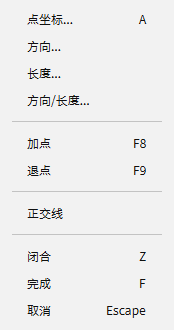

如下图所示，用户还可以点击鼠标右键进行点坐标查看、方向查看、长度查看、加点/退点操作、正交线绘制操作、闭合操作以及取消操作。

面积量测

功能说明

鼠标绘制多边形，以测量该多边形的面积。

操作说明

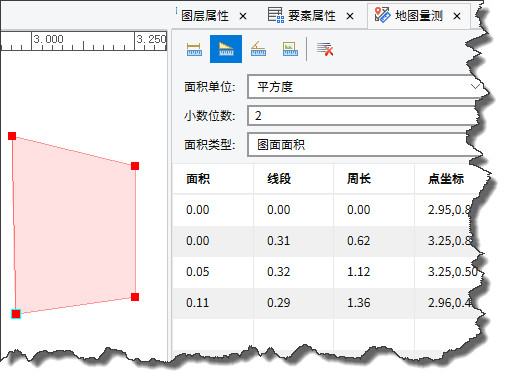

1. 启动"地图"菜单->"工具"面板->"地图测量"功能，右侧弹出"地图量测"窗口，点击"面积量测"按钮，在数据视图中绘制多边形；

2. 鼠标右键完成绘制操作后，系统自动计算该多边形的面积，并弹出对话框以显示结果。

提示：

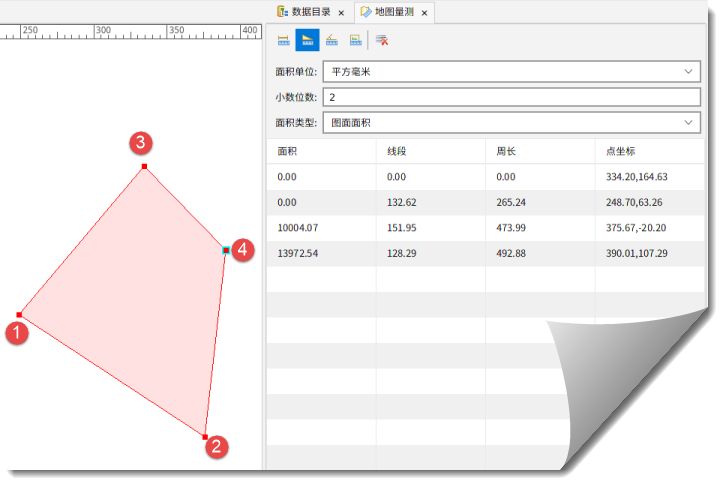

如上图所示，量测列表中第一项代表点①落点后在视图中形成的多边形的面积，很显然单独一个点构成不了面，故面积大小显示为0；点②落点后同理，线段构成不了面，故第二项的面积大小依然为0；从第三个点开始，每一项都代表该点落点后与前面的点构成的多边形的面积。

3. 点击鼠标右键弹出菜单，选择"完成"结束绘制。

如下图所示，用户还可以点击鼠标右键进行点坐标查看、方向查看、长度查看、加点/退点操作、正交线绘制操作、闭合操作以及取消操作。

角度量测

功能说明

测量两线之间的夹角。

操作说明

1. 启动"地图"菜单->"工具"面板->"地图测量"功能，右侧弹出"地图量测"窗口，点击"角度量测"按钮，在地图视图中先捕获角的顶点，再依次捕获角的两边线，鼠标右键以确认绘制操作；

2. 待右键确认后，系统自动计算两线间的夹角及优弧，右侧窗口将显示角度量测结果。

提示：

优弧，即大于180的弧，当两线夹角小于180度时，优弧即为360与该夹角的差值；当两线夹角大于180度时，该弧即为该夹角值。

要素量测

功能说明

该功能支持对视图中可见图层要素的长度、周长及面积进行量测。

操作说明

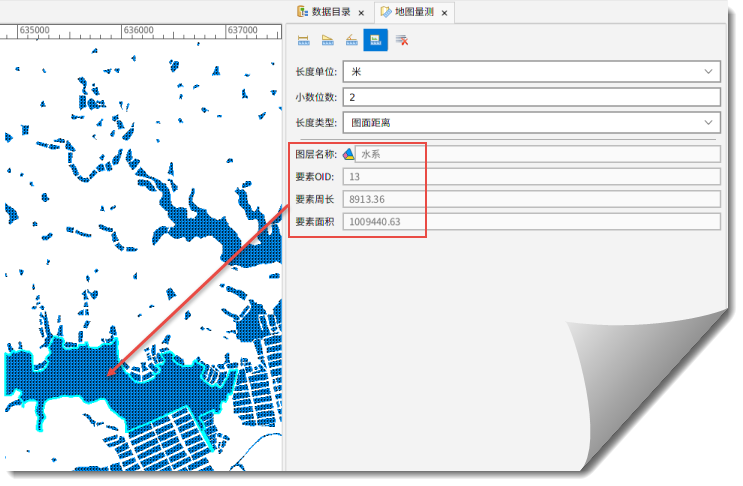

1. 启动"地图"菜单->"工具"面板->"地图测量"功能，右侧弹出"地图量测"窗口，点击"要素量测"按钮；

2. 在地图视图中点选或框选要素进行量测，右侧窗口将显示要素量测结果。
