绘制

功能说明

用户可在场景中交互添加 点、线、圆、矩形、多边形、文本等整饰元素。

操作说明

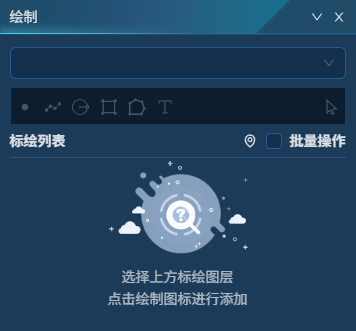

1. 进入SceneViewer视图，点击右侧工具栏的"绘制 "功能，弹出如下面板：

2. 点击页面上方的下拉框，输入图层名称，点击"添加图层"，可新建一个图层。

提示：

图层可用于管理构建的绘制图形，可创建多个图层来管理不同业务场景的绘制图形。添加绘制图形时，必须先构建一个图层。

3. 选择一个图层，点击输入图形类型，可在场景视图中交互添加一个绘制图形。目前支持如下类型图形绘制：

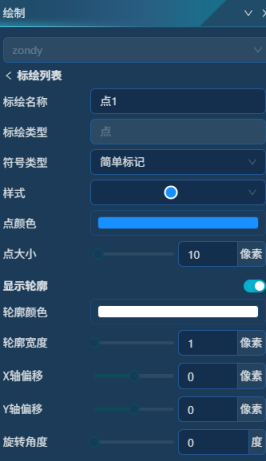

①点：可左键单击交互绘制点。点参数信息如下：

• 标绘名称：设置标绘名称。
• 符号类型：系统提供了 简单标记 和 图片标记 两种点符号类型：

  • 简单标记：采用系统内置的点样式。

    • 样式：可下拉选择系统内置的点样式。
    • 点颜色/点大小：设置点颜色及大小信息。
    • 显示轮廓：开启后，可显示点轮廓线。可设置轮廓线颜色及宽度信息。

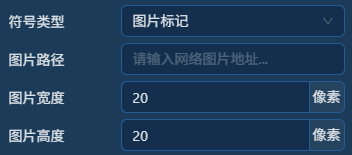

  • 图片标记：采用图片作为点样式。



    • 图片路径：输入图片资源地址。目前MapGIS仅支持HTTP/HTTPS协议的图片资源，用户可通过Nginx 等配置静态文件服务，共享图片资源。
    • 图片高度/宽度：设置图片高度/宽度。
• X/Y轴偏移：显示的标绘点相对于交互输入的坐标点的X/Y轴偏移量。
• 旋转角度：标绘点旋转角度。

②线：鼠标左键单击输入线节点，左键双击结束输入。线参数信息如下：

• 标绘名称：设置标绘名称。
• 样式：可下拉选择系统内置的线样式。
• 颜色/宽度：设置线颜色及宽度信息。

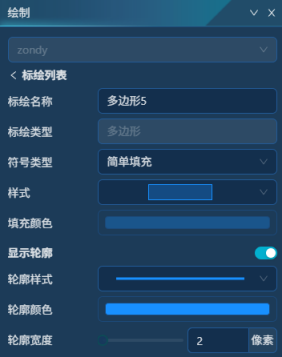

③多边形（圆、矩形、多边形）：区参数信息如下：

• 标绘名称：设置标绘名称。
• 符号类型：系统提供了 简单填充 和 图片填充 两种符号类型：

  • 简单填充：采用系统内置的填充样式。

    • 样式：可下拉选择系统内置的填充样式。
    • 填充颜色：设置填充颜色信息。
    • 显示轮廓：开启后，可显示区轮廓线。可设置轮廓线颜色及宽度信息。

  • 图片填充：采用图片作为填充样式。



    • 图片路径：输入图片资源地址。目前MapGIS仅支持HTTP/HTTPS协议的图片资源，用户可通过Nginx 等配置静态文件服务，共享图片资源。
    • X/Y轴缩放：设置图片填充时X/Y轴缩放比率。
• 显示轮廓：开启后，可显示区轮廓线。可设置轮廓线样式、颜色及宽度信息。

④文本：可左键单击交互绘制文本。文本参数信息如下：

• 标绘名称：设置标绘名称。
• 符号类型：系统提供了 文本 和 MapGIS文本 两种文本类型：

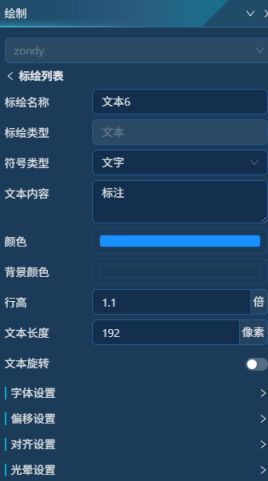

  • 文本：采用cesium文本样式。

    • 文本内容：输入标注文本内容。
    • 颜色：设置文本颜色。
    • 背景颜色：设置背景颜色。默认透明度为0，即全透明显示。
    • 行高：设置字体行高。当文本换行显示时，才能体现行高信息。
    • 文本长度：设置文本最大长度，单位像素。超出此长度后会自动换行。
    • 文本旋转：开启后，可设置旋转角度。文本按照指定角度旋转显示。
    • 字体设置：设置文本的字体、字体大小、斜体、粗细、下划线等信息。
    • 偏移设置：设置文本显示时相对于交互输入定位点的X/Y轴偏移量。
    • 对齐设置：设置水平/竖直方向对齐信息。
    • 光晕设置：为文本设置光晕效果，可设置光晕颜色及大小。

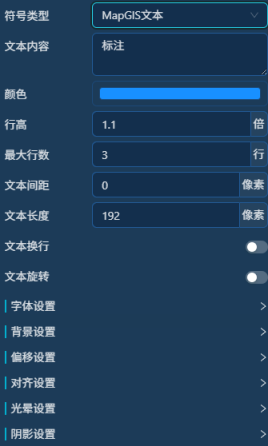

  • MapGIS文本：采用MapGIS文本样式。



    • 文本内容：输入标注文本内容。
    • 颜色：设置文本颜色。
    • 行高：设置字体行高。当文本换行显示时，才能体现行高信息。
    • 最大行数：设置文本最大行数。
    • 文本间距：设置文本间距。
    • 文本长度：设置文本最大长度，单位像素。超出此长度后会自动换行。
    • 文本换行：开启后，文本自动换行。
    • 文本旋转：开启后，可设置旋转角度。文本按照指定角度旋转显示。
    • 字体设置：设置文本的字体、字体大小、斜体、粗细、下划线等信息。
    • 背景设置：设置文本背景颜色、水平/垂直内边距、背景图片等信息。
    • 偏移设置：设置文本显示时相对于交互输入定位点的X/Y轴偏移量。
    • 对齐设置：设置水平/竖直方向对齐信息。
    • 光晕设置：为文本设置光晕效果，可设置光晕颜色及大小。
    • 阴影设置：为文本设置阴影效果，可设置阴影模糊度、颜色信息。
